公開番号2025099075
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215442
出願日2023-12-21
発明の名称POSレジスタシステム、POSレジスタシステムの制御方法
出願人gooddaysホールディングス株式会社
代理人個人
主分類G07G 1/00 20060101AFI20250626BHJP(チェック装置)
要約【課題】釣銭機を効率よく利用できるPOSレジスタシステム及びPOSレジスタシステムの制御方法を提供すること。
【解決手段】本発明に係るPOSレジスタシステムは、1の釣銭機と、前記1の釣銭機と通信可能に接続された2以上のPOSレジスタ装置と、を備え、前記POSレジスタ装置は、前記釣銭機の利用許可信号を送信する送信部と、前記1の釣銭機から利用可否の信号を受信する受信部と、前記1の釣銭機から利用可の信号を受信した場合に前記1の釣銭機の占有を開始する占有部と、前記1の釣銭機の利用が終了すると前記1の釣銭機の占有を解除する占有解除部と、を備える。
【選択図】図1

特許請求の範囲【請求項１】
１の釣銭機と、
前記１の釣銭機と通信可能に接続された２以上のＰＯＳレジスタ装置と、を具備し、
前記ＰＯＳレジスタ装置は、
前記釣銭機の利用許可信号を送信する送信部と、
前記１の釣銭機から利用可否の信号を受信する受信部と、
前記１の釣銭機から利用可の信号を受信した場合に前記１の釣銭機の占有を開始する占有部と、
前記１の釣銭機の利用が終了すると前記１の釣銭機の占有を解除する占有解除部と、
を備えることを特徴とするＰＯＳレジスタシステム。
続きを表示（約 730 文字）【請求項２】
前記ＰＯＳレジスタ装置は、
前記釣銭機と、前記釣銭機に通信可能に接続された２以上のＰＯＳレジスタ装置とが関連付けて記憶された記憶部を参照し、
自身が通信可能に接続された釣銭機に通信可能に接続された他のＰＯＳレジスタ装置の清算状態に応じて、前記釣銭機の清算を行う、
ことを特徴とする請求項１に記載のＰＯＳレジスタシステム。
【請求項３】
前記ＰＯＳレジスタ装置は、
自身が通信可能に接続された釣銭機に通信可能に接続された他のＰＯＳレジスタ装置の少なくとも１以上が未精算である場合、前記釣銭機の清算を行わない、
ことを特徴とする請求項１に記載のＰＯＳレジスタシステム。
【請求項４】
前記ＰＯＳレジスタシステムは、
前記釣銭機を制御する印刷機を備え、
前記２以上のＰＯＳレジスタ装置は、
前記印刷機を介して前記釣銭機を制御する、
ことを特徴とする請求項１に記載のＰＯＳレジスタシステム。
【請求項５】
１の釣銭機と、前記１の釣銭機と通信可能に接続された２以上のＰＯＳレジスタ装置と、を備えるＰＯＳレジスタシステムの制御方法であって、
前記ＰＯＳレジスタ装置の送信部が前記釣銭機の利用許可信号を送信し、
前記ＰＯＳレジスタ装置の受信部が前記１の釣銭機から利用可否の信号を受信すると、前記ＰＯＳレジスタ装置の占有部が前記１の釣銭機の占有を開始し、前記１の釣銭機の利用が終了すると、前記ＰＯＳレジスタ装置の占有解除部が前記１の釣銭機の占有を解除する、
ことを特徴とするＰＯＳレジスタシステムの制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＰＯＳレジスタシステム及びＰＯＳレジスタシステムの制御方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来のＰＯＳ（Point Of Sale）レジスタシステムでは、ＰＯＳレジスタ装置１台につき１台の自動釣銭機が有線接続される構成を前提としており、１台のＰＯＳレジスタ装置では１台の自動釣銭機のみが制御できるように制限する自動釣銭機の排他制御が行われていた。一方、近年のＰＯＳレジスタシステムでは、無線機能を備えたタブレットなどの無線携帯端末から商品購入における精算などを行うシステムも一般化してきている。
このため、既に作成された釣銭機ドライバソフトウェアの資産を有効活用して１台のＰＯＳレジスタ装置に複数の自動釣銭機を接続して同時に並列処理することができるＰＯＳレジスタシステム及びＰＯＳレジスタシステムの自動釣銭機制御方法が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－９３７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、現在では、現金の受け渡しを伴わないキャッシュレス決済が進んでおり、決済時に釣銭機を利用しないことが増えている。
【０００５】
本発明は、上記課題を鑑みてなされたものであり、釣銭機を効率よく利用できるＰＯＳレジスタシステム及びＰＯＳレジスタシステムの制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決すべく、本発明に係るＰＯＳレジスタシステムは、１の釣銭機と、前記１の釣銭機と通信可能に接続された２以上のＰＯＳレジスタ装置と、を備え、前記ＰＯＳレジスタ装置は、前記釣銭機の利用許可信号を送信する送信部と、前記１の釣銭機から利用可否の信号を受信する受信部と、前記１の釣銭機から利用可の信号を受信した場合に前記１の釣銭機の占有を開始する占有部と、前記１の釣銭機の利用が終了すると前記１の釣銭機の占有を解除する占有解除部と、を備える。
【発明の効果】
【０００７】
本発明によれば、釣銭機を効率よく利用できるＰＯＳレジスタシステム及びＰＯＳレジスタシステムの制御方法を提供することができる。
【図面の簡単な説明】
【０００８】
本実施形態に係るＰＯＳレジスタシステム１を例示する概略構成図である。

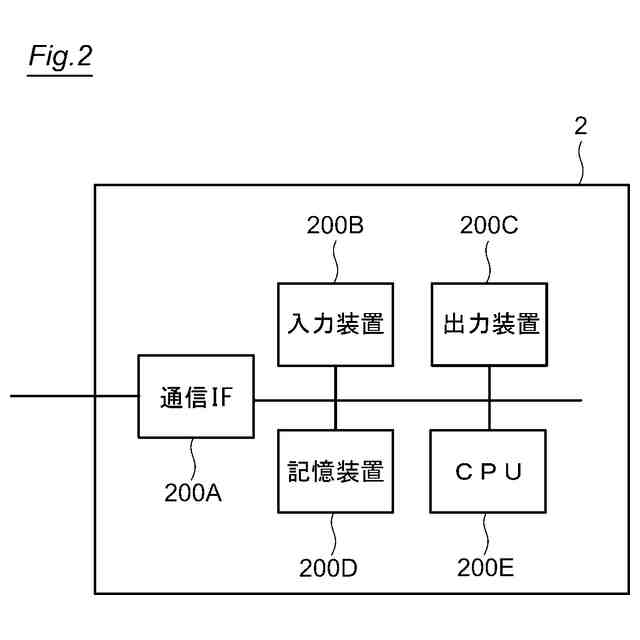

ＰＯＳレジ端末２のハード構成の一例を示すブロック図である。

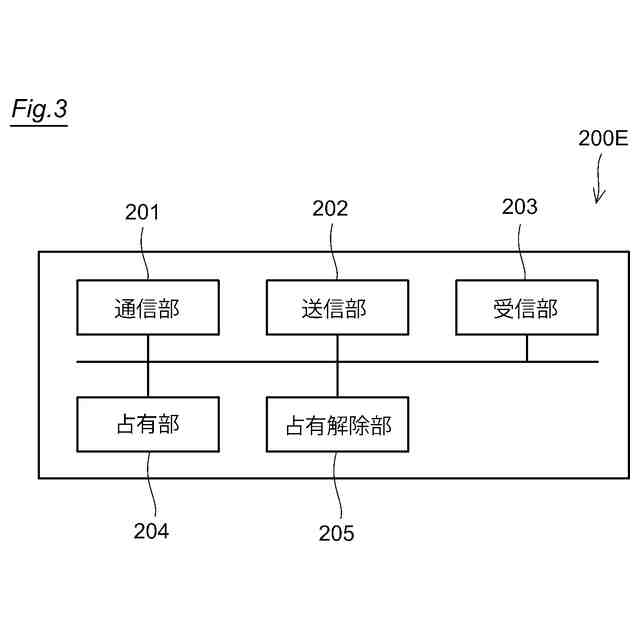

ＰＯＳレジ端末２の機能構成の一例を示すブロック図である。

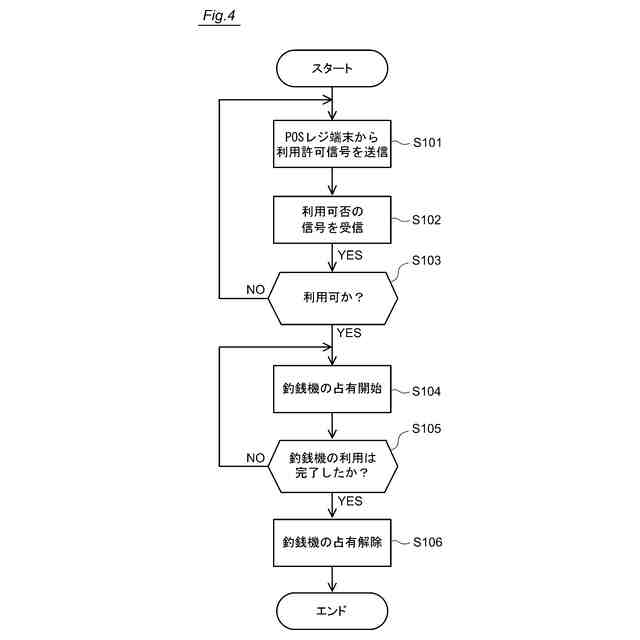

本実施形態に係るＰＯＳレジスタシステム１の制御方法を例示するフローチャートである。

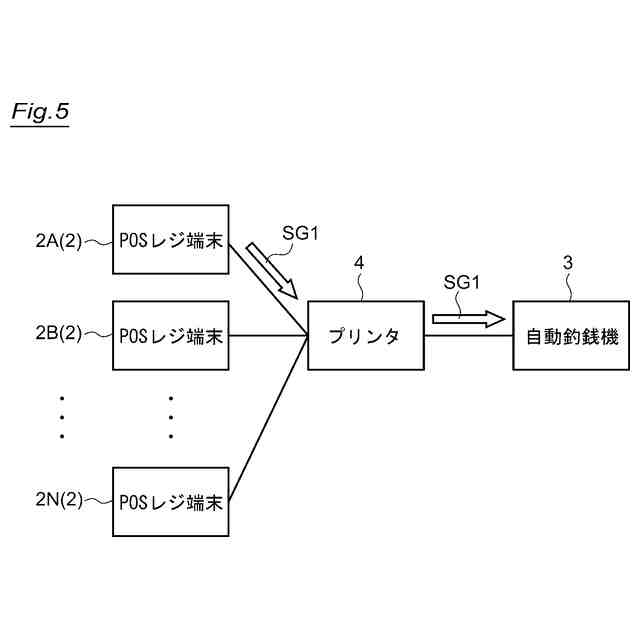

本実施形態に係るＰＯＳレジスタシステム１の制御方法の具体例を説明する図である。

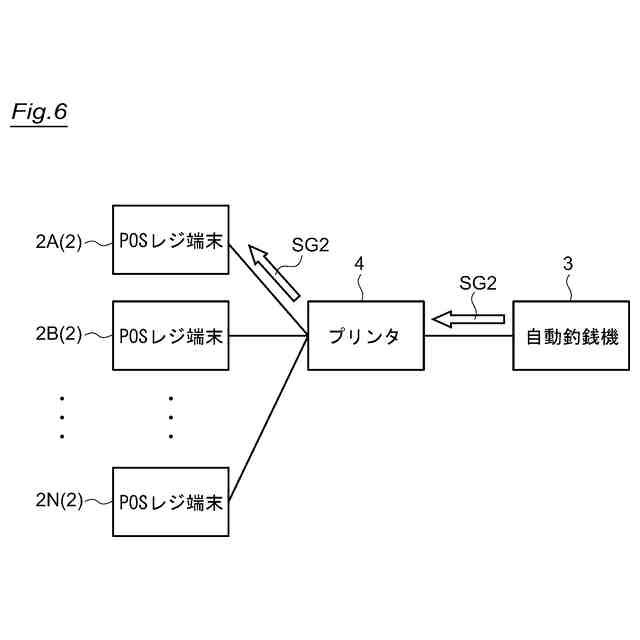

本実施形態に係るＰＯＳレジスタシステム１の制御方法の具体例を説明する図である。

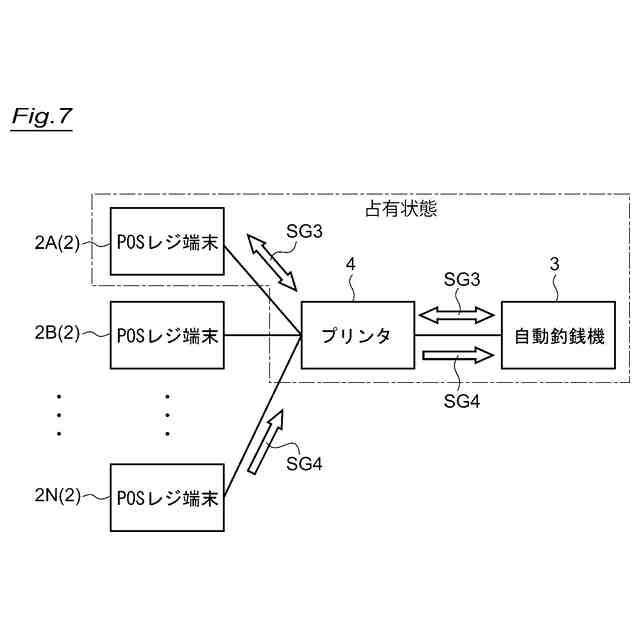

本実施形態に係るＰＯＳレジスタシステム１の制御方法の具体例を説明する図である。

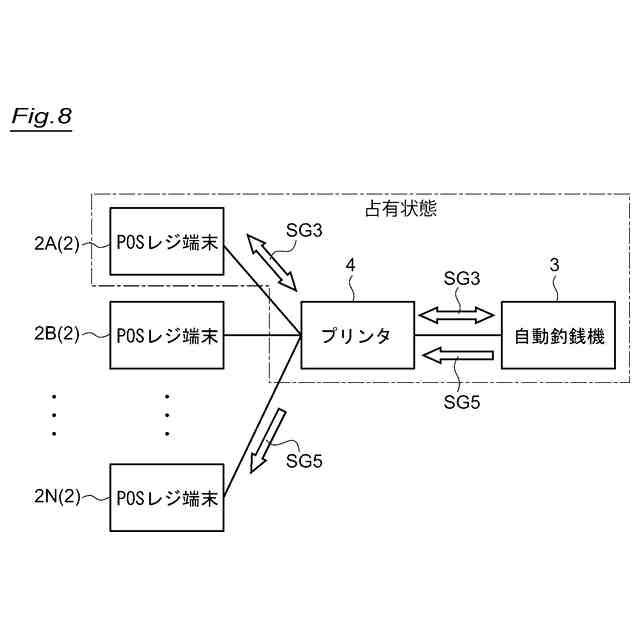

本実施形態に係るＰＯＳレジスタシステム１の制御方法の具体例を説明する図である。

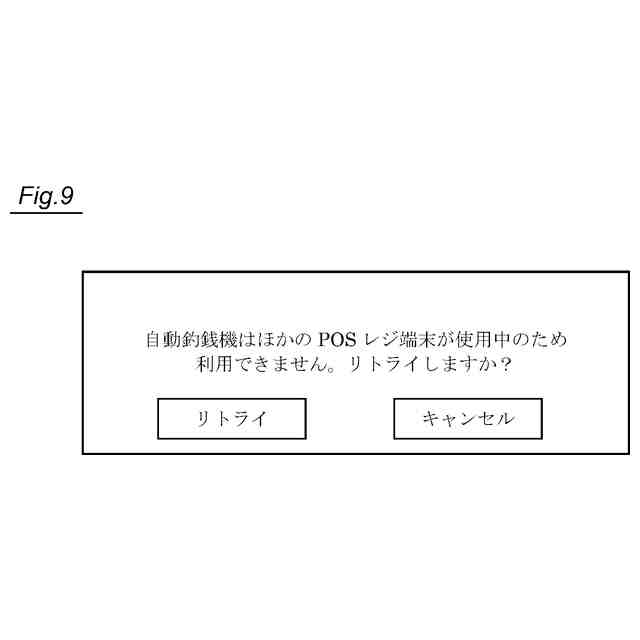

リトライを求めるメッセージの画面表示例を示す図である。
本実施形態に係るＰＯＳレジスタシステム１の制御方法の具体例を説明する図である。
本実施形態に係るＰＯＳレジスタシステム１の制御方法の具体例を説明する図である。
本実施形態に係るＰＯＳレジスタシステム１の制御方法の具体例を説明する図である。
本実施形態に係るＰＯＳレジスタシステム１の制御方法の具体例を説明する図である。
ＰＯＳレジ端末２のアプリケーションソフトウェア起動時の画面表示例を示す図である。
メニュー画面の表示例を示す図である。
開設できない場合にＰＯＳレジ端末２に表示される画面例を示す図である。
開設可能な場合にＰＯＳレジ端末２に表示される画面例を示す図である。
釣銭機開設を例示する図である。
「端末開設」と「釣銭機開設」との両方を行った場合の開設レシートを例示する図である。
端末開設を例示する図である。
「端末開設」のみを行った場合の開設レシートを例示する図である。
端末状況の確認画面例を示す図である。
売上げ登録時のＰＯＳレジ端末２の画面表示例を示す図である。
売上げ登録の際のＰＯＳレジ端末２による自動釣銭機３の利用について例示する図である。
自動釣銭機３が占有されている状態の画面表示例を示す図である。
端末精算を例示する図である。
釣銭機精算を例示する図である。
釣銭機精算での画面表示例を示す図である。
精算状態の確認画面例を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本発明の実施形態を説明する。
【００１０】
（ＰＯＳレジスタシステム）

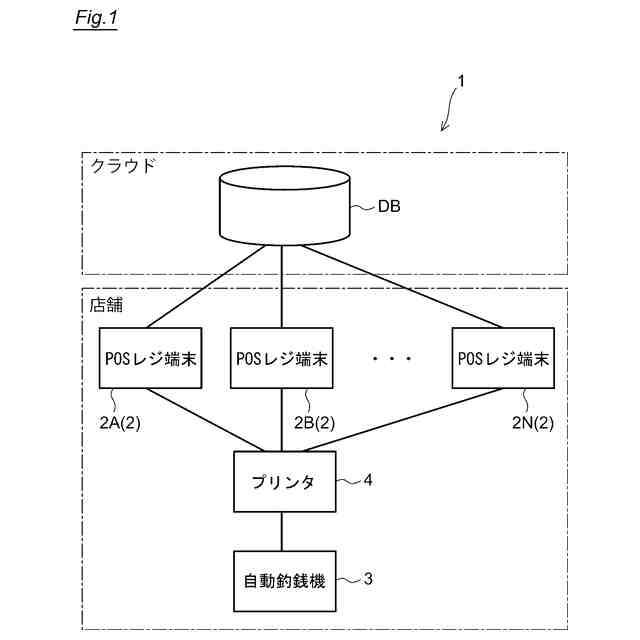

図１は、本実施形態に係るＰＯＳレジスタシステム１を例示する概略構成図である。
本実施形態に係るＰＯＳレジスタシステム１は、店舗において自動釣銭機３を効率良く利用できる構成を備える。ＰＯＳレジスタシステム１は、１の自動釣銭機３と、この１の自動釣銭機３と通信可能に接続された２以上のＰＯＳレジスタ装置であるＰＯＳレジ端末２Ａ、２Ｂ、…、２Ｎとを備える。なお、ＰＯＳレジ端末２Ａ、２Ｂ、…、２Ｎを区別せずに示す場合は、総称してＰＯＳレジ端末２ということにする。
（【００１１】以降は省略されています）
