公開番号2025096597
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025067439,2021134837
出願日2025-04-16,2021-08-20
発明の名称洗濯機
出願人東芝ライフスタイル株式会社
代理人弁理士法人サトー
主分類D06F 39/08 20060101AFI20250619BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】扉に放水するための構造の小型化を図ることができる洗濯機を提供する。
【解決手段】洗濯機は、内部と外部とを連通する開口部を有する外箱と、有底円筒状に形成され外箱内に設けられた水槽と、外箱に設けられて開口部を開閉する扉と、水槽内の水を循環させる循環経路と、循環経路の一部を構成する部材と同一の部材を用いて構成され、外部の水源からの水が供給される洗浄経路と、を備え、洗浄経路の出口は、扉の内側部分における水槽側の端部よりも前方側に位置している。
【選択図】図1
特許請求の範囲【請求項１】
内部と外部とを連通する開口部を有する外箱と、
有底円筒状に形成され前記外箱内に設けられた水槽と、
前記外箱に設けられて前記開口部を開閉する扉と、
前記水槽内の水を循環させる循環経路と、
前記循環経路の一部を構成する部材と同一の部材を用いて構成され、外部の水源からの水が供給される洗浄経路と、を備え、
前記洗浄経路の出口は、前記扉の内側部分における前記水槽側の端部よりも前方側に位置している、
洗濯機。
続きを表示（約 540 文字）【請求項２】
前記循環経路と前記洗浄経路とを分断する壁部を更に備え、
前記循環経路の出口と前記洗浄経路の出口とは、前記水槽の左右方向において相互に重ならない位置に設けられている、
請求項１に記載の洗濯機。
【請求項３】
前記水槽の前記開口部側に設けられた水槽カバーと、
前記水槽カバーの前記水槽側の面の一部を覆って前記水槽カバーとの間に前記循環経路及び前記洗浄経路の一部を形成する水路形成部材と、を更に備え、
前記水槽カバーは、前記水槽カバーから前記水路形成部材側へ突出して形成されて前記水路形成部材に覆われて前記循環経路及び前記洗浄経路の壁を構成する壁部を有する、
請求項１に記載の洗濯機。
【請求項４】
前記水槽の前記開口部側に設けられた水槽カバーと、
前記水槽カバーの前記水槽側の面の一部を覆って前記水槽カバーとの間に前記循環経路及び前記洗浄経路の一部を形成する水路形成部材と、を更に備え、
前記水路形成部材は、前記水路形成部材から前記水槽カバー側へ突出して形成されて前記水槽カバーに覆われて前記循環経路及び前記洗浄経路の壁を構成する壁部を有する、
請求項１に記載の洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、洗濯機に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、一度により多くの洗濯物を洗濯したいとの要望があり、洗濯物の容量を増加させるために回転槽の内容積の大型化が図られている。一方、居住空間における洗濯機の設置スペースは限られており、回転槽の大型化に合わせて洗濯機自体のサイズを大型化することは困難である。このため、洗濯機自体を大型化することなく回転槽の内容積を増大させるためには、洗濯機の内部構造の小型化を行い、回転槽のスペースを確保することが必要となっている。
【０００３】
ところで、従来より、水槽内の水を循環させる循環経路に噴射口を設けて、循環経路を通った水を噴射口から水槽内に噴射する構造が採用されている。一方、洗濯物を出し入れする開口部を開閉する扉の内側に付着した洗剤等を洗浄して、扉の内側を清潔に維持したいとの要望がある。この場合、循環経路を通った水を水槽内に噴射する構造と扉の内側を洗浄する構造をそれぞれ独立して配置すると、洗濯機の内部構造の小型化を阻害するおそれがある。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－２４５２６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、扉に放水するための構造の小型化を図ることができる洗濯機を提供する。
【課題を解決するための手段】
【０００６】
実施形態の洗濯機は、内部と外部とを連通する開口部を有する外箱と、有底円筒状に形成され前記外箱内に設けられた水槽と、前記外箱に設けられて前記開口部を開閉する扉と、前記水槽内の水を循環させる循環経路と、前記循環経路の一部を構成する部材と同一の部材を用いて構成され、外部の水源からの水が供給される洗浄経路と、を備え、前記洗浄経路の出口は、前記扉の内側部分における前記水槽側の端部よりも前方側に位置している。
【図面の簡単な説明】
【０００７】

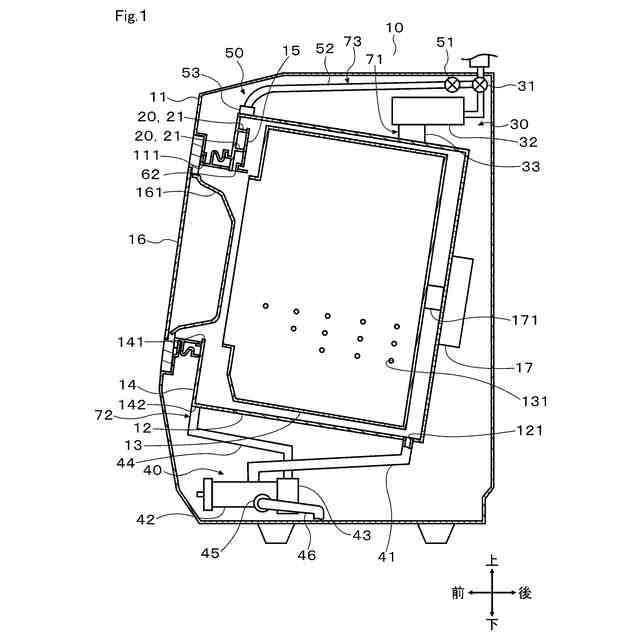

第１実施形態による洗濯機の一例を概略的に示す縦断右側面図

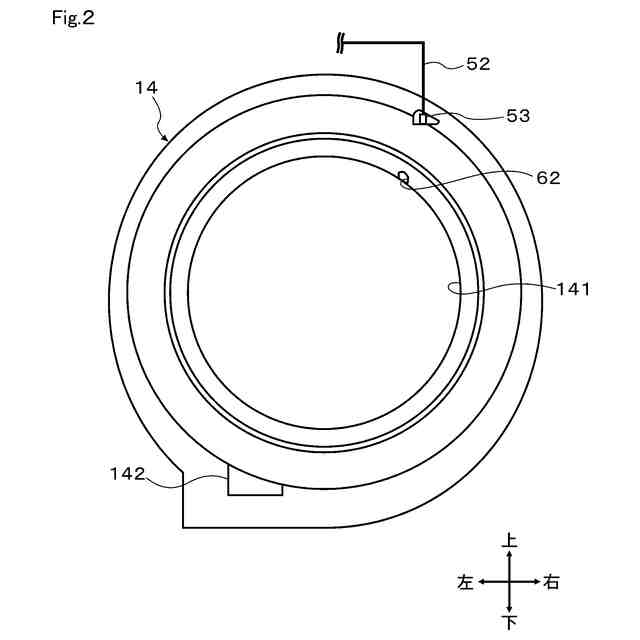

第１実施形態による水槽カバーの一例を概略的に示す正面図

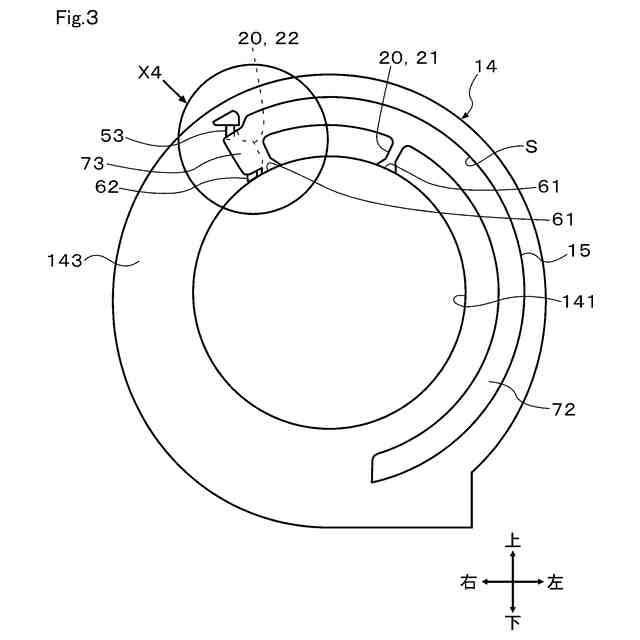

第１実施形態による洗濯機について、水路形成部材が取付けられた状態の水槽カバーの一例を概略的に示す背面図
第１実施形態による水槽カバーについて、図３のＸ４部分を拡大して示す図

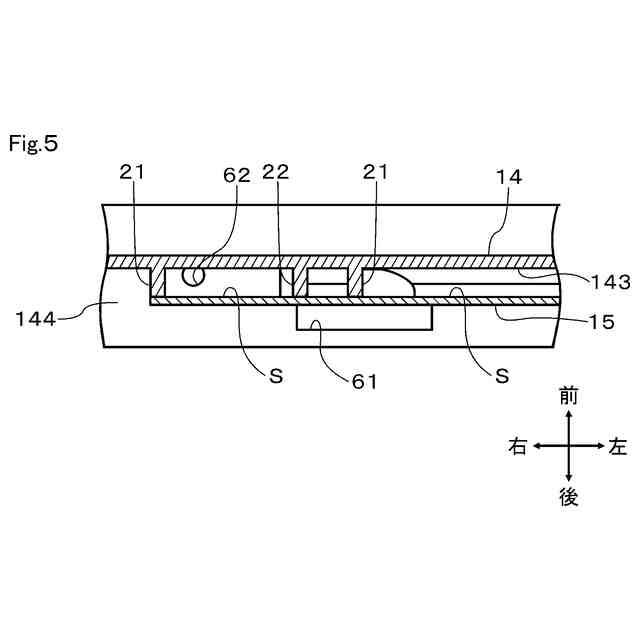

第１実施形態による扉洗浄用吐出部と循環経路用吐出部の位置関係について、図４のＸ５－Ｘ５線に沿って示す断面図

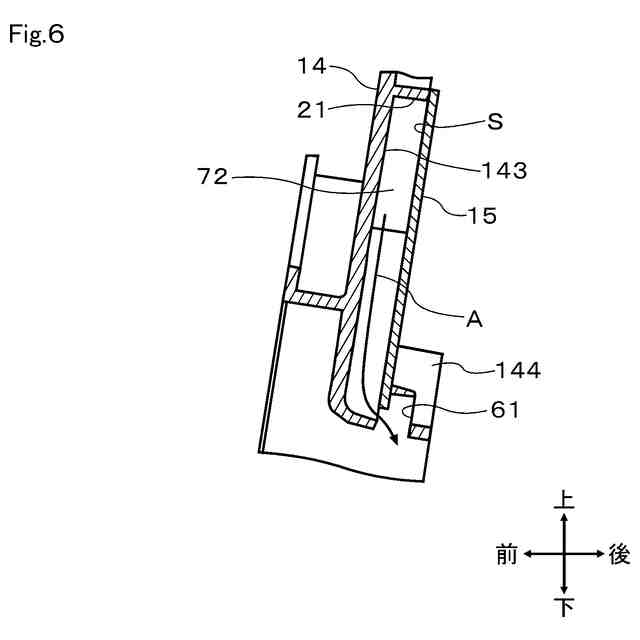

第１実施形態による循環経路吐出部の周辺を図４のＸ６－Ｘ６線に沿って示す断面図

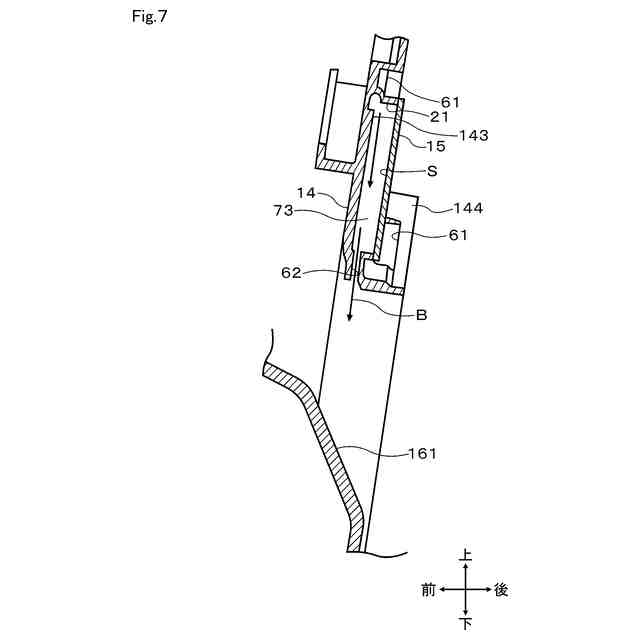

第１実施形態による扉洗浄用吐出部の周辺を図４のＸ７－Ｘ７線に沿って示す断面図

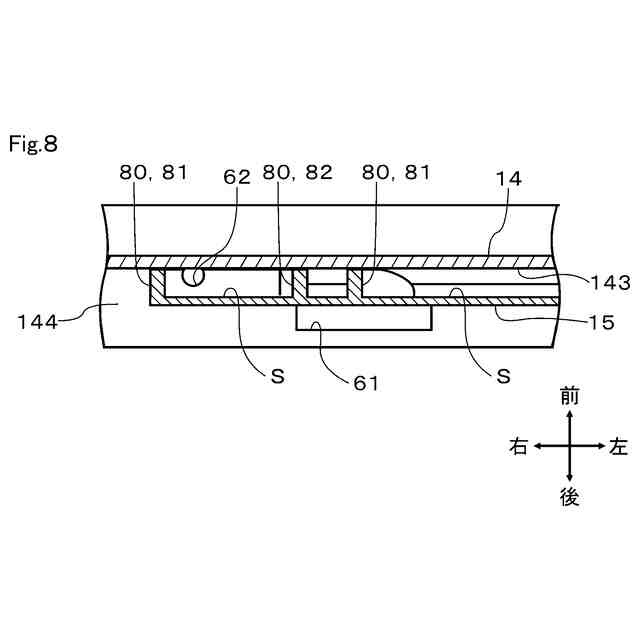

第２実施形態の洗濯機について、水路形成部材に壁部を設けた場合の一例を概略的に示す断面図

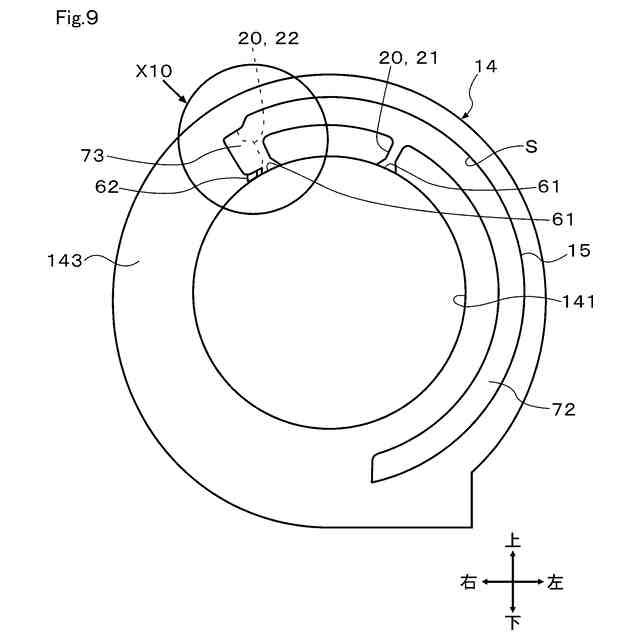

第３実施形態による洗濯機について、水路形成部材が取付けられた状態の水槽カバーの一例を概略的に示す背面図
第３実施形態による水槽カバーについて、図９のＸ１０部分を拡大して示す図
【発明を実施するための形態】
【０００８】
以下、本発明の複数の実施形態について図面を参照しながら説明する。なお、各実施形態において実質的に同一の要素には同一の符号を付し、説明を省略する。また、以下の実施形態において、構成要素等に付された「第１」、「第２」との語句は、類似した構成要素を単に区別するためのものであり、構成要素間の優劣や時間的要素を意味するものではない。
【０００９】
（第１実施形態）
図１に示す洗濯機１０は、回転槽１３の回転軸が水平へ向かう横軸型又は後方へ向かって下降傾斜した斜め軸型のドラム式洗濯機である。なお、洗濯機１０は、乾燥機能を備えたものであっても良いし、乾燥機能を備えていないものであっても良い。洗濯機１０は、図１に示すように、外箱１１、水槽１２、回転槽１３、水槽カバー１４、水路形成部材１５、扉１６、及びモータ１７を備えている。なお、図１において、洗濯機１０の設置面側つまり鉛直下側を洗濯機１０の下側とし、設置面と反対側つまり鉛直上側を洗濯機１０の上側とする。洗濯機１０のユーザから見て手前方側つまり図１の紙面左側を洗濯機１０の前方側とし、ユーザの反対側つまり洗濯機１０の背面側を洗濯機１０の後方側とする。また、回転槽１３を回転させたときに、回転槽１３の外周面の進行方向を周方向と称する。また、回転槽１３の回転軸に対して直交する方向を径方向と称する。
【００１０】
外箱１１は、例えばステンレス鋼板等によって略矩形の中空箱状に形成されている。外箱１１は、洗濯機１０の外郭を構成している。外箱１１は、前方側部分に外箱１１の内部と外部とを連通する開口部１１１を有している。水槽１２及び回転槽１３は、いずれも円筒形状の軸方向の一方側つまり前方側が開口し、他方側つまり後方側に底部を有する、いわゆる有底円筒状に形成されている。水槽１２は、外箱１１内に設けられ図示しないサスペンションによって弾性的に支持されている。水槽１２は、図１に示すように、排水口１２１を有している。排水口１２１は、水槽１２の後方側底部付近に設けられており、水槽１２の内部と外部とを連通している。
（【００１１】以降は省略されています）
