公開番号2025095360
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211302
出願日2023-12-14
発明の名称支持装置、工作機械と支持装置とのセット、及び、工作機械の位置決め方法
出願人ニデックオーケーケー株式会社
代理人弁理士法人酒井国際特許事務所,個人
主分類B23Q 1/00 20060101AFI20250619BHJP(工作機械;他に分類されない金属加工)
要約【課題】簡単な構成で工作機械を固定可能な技術を提供する。
【解決手段】支持装置は、工作機械を設置面上で支持し、設置面に沿う方向である沿面方向に工作機械を支持する第1部分と、工作機械を上下方向に支持する第2部分と、第1部分及び第2部分を設置面に締結するアンカーボルトとを備える。これにより、簡単な構成で工作機械を固定可能である。
【選択図】図7
特許請求の範囲【請求項１】
工作機械を設置面上で支持する支持装置であって、
前記設置面に沿う方向である沿面方向に前記工作機械を支持する第１部分と、
前記工作機械を上下方向に支持する第２部分と、
前記第１部分及び前記第２部分を前記設置面に締結するアンカーボルトと
を備える、支持装置。
続きを表示（約 1,300 文字）【請求項２】
前記第１部分は、前記設置面に沿い且つ前記沿面方向に交差する他の沿面方向に前記工作機械を更に支持する、請求項１に記載の支持装置。
【請求項３】
前記第１部分及び前記第２部分は、互いに別の部材であり、
前記アンカーボルトは、
前記第１部分を前記設置面に締結するための第１ナットと、
前記第２部分を前記設置面に締結するための第２ナットと
を有する、請求項１又は請求項２に記載の支持装置。
【請求項４】
前記第１部分は、上方を向く上面を有し、
前記上面は、前記沿面方向の両端間で下方に凹む凹部を有し、
前記第１ナットは、前記凹部に設けられる、請求項３に記載の支持装置。
【請求項５】
前記第１部分は、
前記沿面方向に延びる基部と、
前記基部において、前記沿面方向に互いに離れた位置から前記他の沿面方向に突出する突出部と、
前記突出部に設けられ、前記工作機械を前記沿面方向の一方及び他方から支持する２つの第１部材と
を有する、請求項２に記載の支持装置。
【請求項６】
前記第１部分は、前記基部に設けられ、前記工作機械を前記他の沿面方向の一方又は他方から支持する、少なくとも１つの第２部材を更に有する、請求項５に記載の支持装置。
【請求項７】
前記工作機械の前記上下方向における位置は、レベリング装置により調整され、
前記第２部分及び前記レベリング装置は、前記工作機械の一部を上方及び下方から支持する、請求項１又は請求項２に記載の支持装置。
【請求項８】
前記工作機械は、前記沿面方向に拡がり且つ雌ねじ部が形成された板状部を有し、
前記レベリング装置は、前記雌ねじ部に組付けられ、前記板状部から上方に突出するレベリングボルトを備え、
前記第２部分は、前記沿面方向における前記レベリングボルトの両側で、前記板状部に上方から接触する、請求項７に記載の支持装置。
【請求項９】
前記工作機械は、
ベッドと、
前記ベッドに形成され、前記沿面方向に相対向する第１面及び第２面と、前記上下方向及び前記他の沿面方向に拡がる第３面とにより区画される凹部と
を有し、
前記第１部分は、
少なくとも一部が前記凹部に収容される基部と、
前記基部に設けられ、前記工作機械を前記沿面方向の一方及び他方から支持する２つの第１部材と、
前記基部に設けられ、前記工作機械を前記他の沿面方向の一方又は他方から支持する、少なくとも１つの第２部材と
を有する、請求項１又は請求項２に記載の支持装置。
【請求項１０】
工作機械と、前記工作機械を設置面上で支持する支持装置とのセットであって、
前記支持装置は、
前記設置面に沿う方向である沿面方向に前記工作機械を支持する第１部分と、
前記工作機械を上下方向に支持する第２部分と、
前記第１部分及び前記第２部分を前記設置面に締結するアンカーボルトと
を備える、工作機械と支持装置とのセット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、支持装置、工作機械と支持装置とのセット、及び、工作機械の位置決め方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
支持装置の例示として、工作機械を据え付ける際の基礎に用いる据付け具が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２１３６８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、複数方向（即ち、上下方向及び水平方向）で別々の据付け具により工作機械が固定されていた。そのため、据付け具による工作機械の固定構造が煩雑になってしまう。
【０００５】
それゆえに、本開示の目的は、簡単な構成で工作機械を固定可能な技術を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一態様は、工作機械を設置面上で支持する支持装置に向けられる。前記支持装置は、第１部分と、第２部分と、アンカーボルトとを備える。前記第１部分は、前記設置面に沿う方向である沿面方向に前記工作機械を支持する。前記第２部分は、前記工作機械を上下方向に支持する。前記アンカーボルトは、前記第１部分及び前記第２部分を前記設置面に締結する。
【０００７】
本開示の他の態様は、工作機械と、前記工作機械を設置面上で支持する支持装置とのセットに向けられる。前記支持装置は、第１部分と、第２部分と、アンカーボルトとを備える。前記第１部分は、前記設置面に沿う方向である沿面方向に前記工作機械を支持する。前記第２部分は、前記工作機械を上下方向に支持する。前記アンカーボルトは、前記第１部分及び前記第２部分を前記設置面に締結する。
【０００８】
本開示の更に他の態様は、工作機械の位置決め方法に向けられる。前記方法は、前記支持装置が有する第１部分を用いて、前記設置面に沿う方向である沿面方向に前記工作機械を支持し、前記支持装置が有する第２部分を用いて、前記工作機械を上下方向に支持し、前記支持装置が有するアンカーボルトにより、前記第１部分及び前記第２部分を前記設置面に締結する。
【発明の効果】
【０００９】
例示的な開示によれば、簡単な構成で工作機械を固定可能となる。
【図面の簡単な説明】
【００１０】

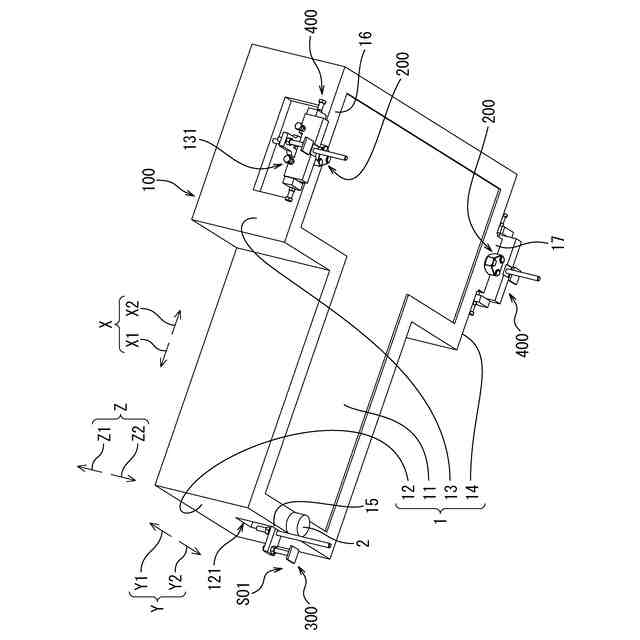

図１は、一実施形態に係る工作機械１００と、レベリング装置２００と、支持装置３００，４００とを示す斜視図である。

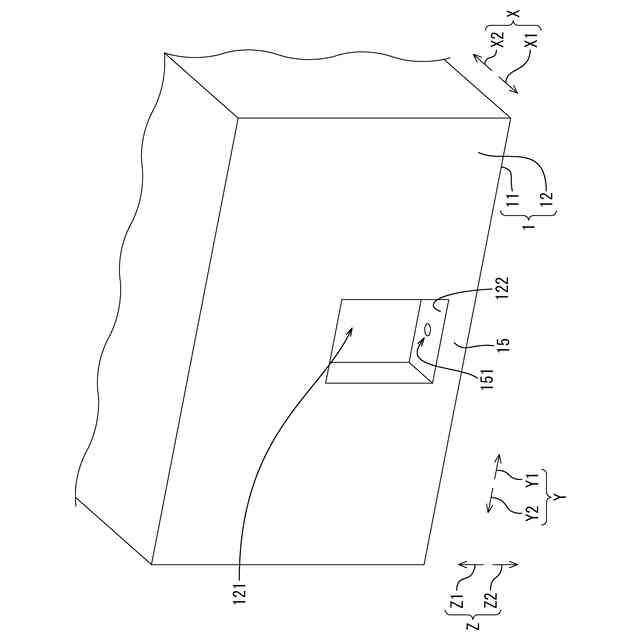

図２は、図１に示される前面１２の拡大図である。
図３は、図１に示される左側面１３の拡大図である。

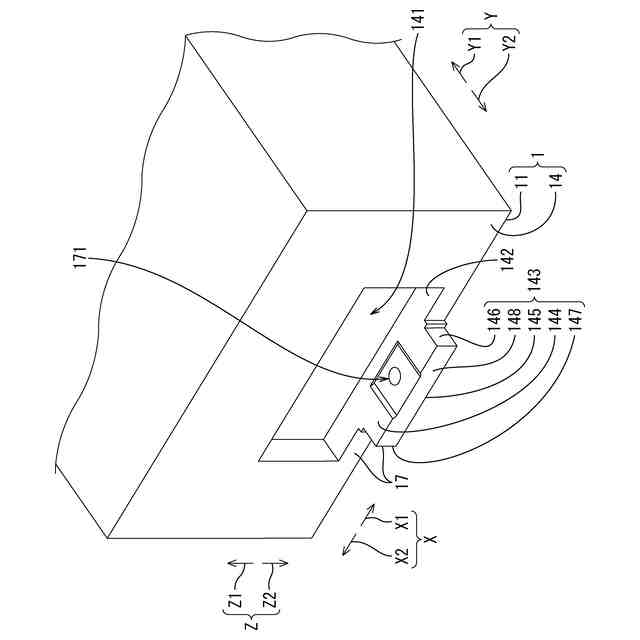

図４は、図１に示される右側面１４の拡大図である。

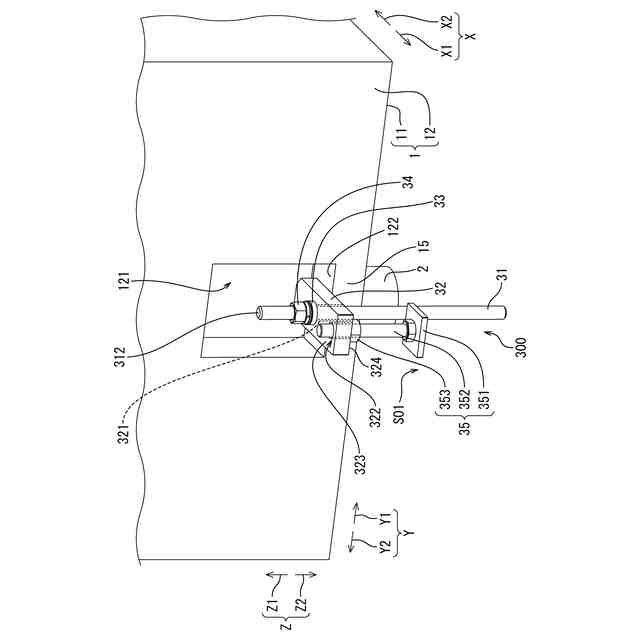

図５は、図１に示される台座２と、支持装置３００とを示す斜視図である。

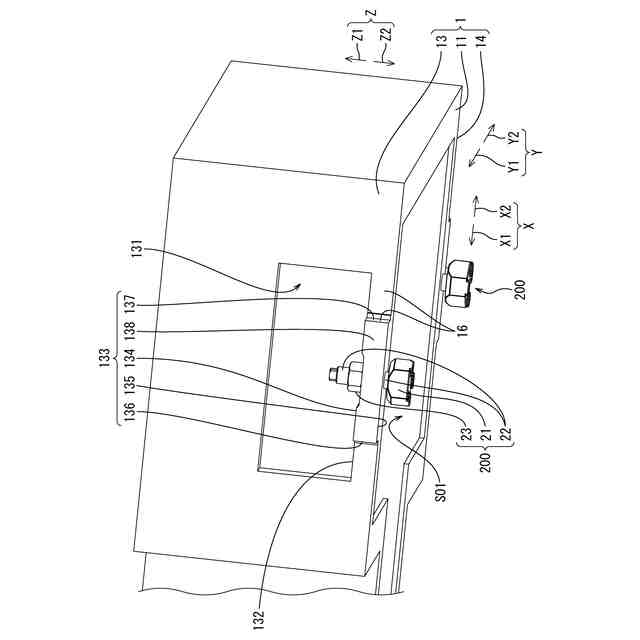

図６は、図１に示される板状部１６とレベリング装置２００との拡大図である。

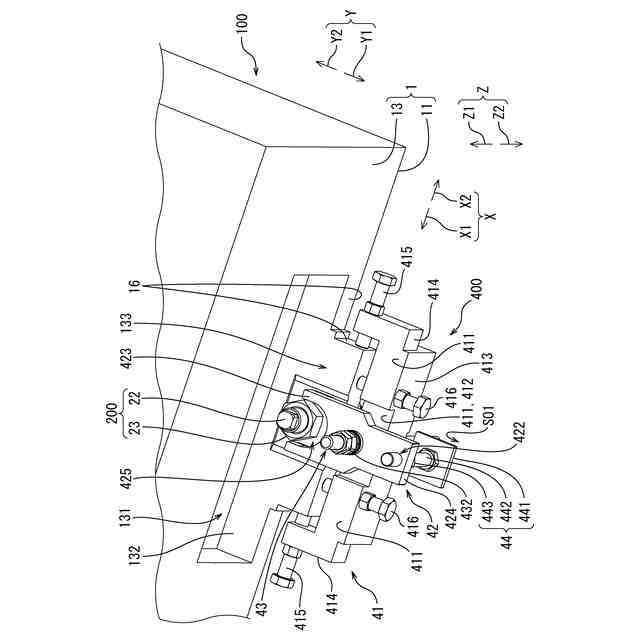

図７は、図１に示される板状部１６と支持装置４００との斜視図である。
図８は、図７に示される支持装置４００の斜視図である。
図９は、図７に示される支持装置４００を別の視方向から見た斜視図である。
図１０は、変形例に係る工作機械１００と、レベリング装置２００と、支持装置３００，４００とを示す斜視図である。
図１１は、変形例に係る支持装置４００を示す斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
