公開番号2025092093
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207748
出願日2023-12-08
発明の名称圧縮機および冷凍空気調和機器
出願人日立ジョンソンコントロールズ空調株式会社
代理人弁理士法人MIP
主分類F04C 23/02 20060101AFI20250612BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】圧縮機を提供すること。
【解決手段】本圧縮機100は、圧縮機構ロータ5を備える圧縮機構と、エンドリング部41aを有する電動機ロータ6bを備える電動機6と、圧縮機構ロータ5および電動機ロータ6bを結合するシャフト部50とを備える。電動機ロータ6bは、シャフト部50が挿通される挿通穴43を有する。シャフト部50は、電動機ロータ6bの挿通穴43に挿通され、電動機ロータ6bの両側の端面44a,44bを挟み込む一対の固定部(30,21)により電動機ロータ6bに固定される。一対の固定部の少なくとも一方の固定部(例えば30)は、電動機ロータ6bの一方の側で、電動機ロータ6bのエンドリング部(例えば41a)の内径面(例えば41c)に接するように広がるとともに、電動機ロータ6bの端面44aの挿通穴43周りの内径側部分44dを避けて挿通穴43から離れた部分44cに当接するように切り欠き部32を有する。
【選択図】図3
特許請求の範囲【請求項１】
圧縮機構ロータを備える圧縮機構と、

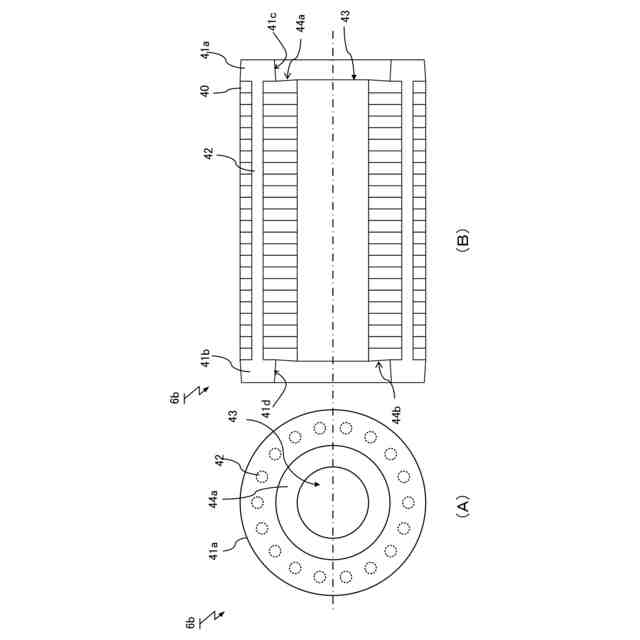

エンドリング部を有する電動機ロータを備える電動機と、
前記圧縮機構ロータおよび前記電動機ロータを結合するシャフト部と
を備え、前記電動機ロータは、前記シャフト部が挿通される挿通穴を有し、
前記シャフト部は、前記電動機ロータの前記挿通穴に挿通され、前記電動機ロータの両側の端面を挟み込む一対の固定部により前記電動機ロータに固定されており、

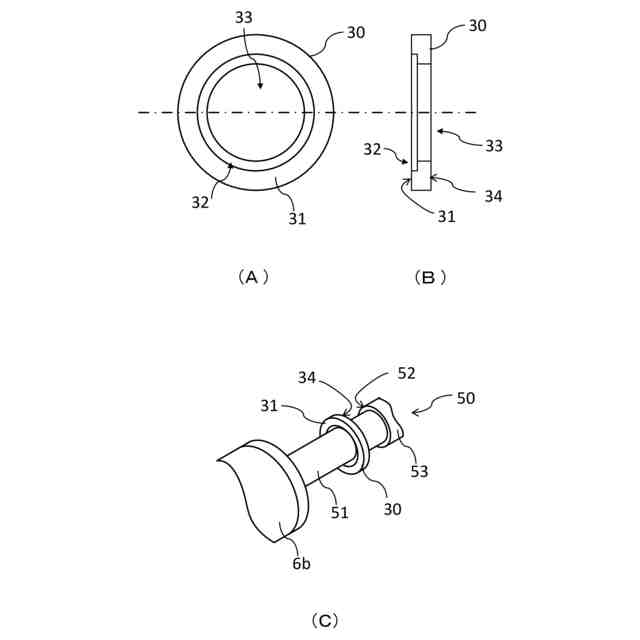

前記一対の固定部の少なくとも一方の固定部は、前記電動機ロータの前記一方の側で、前記電動機ロータの前記エンドリング部の内径面に接するように広がるとともに、前記電動機ロータの端面の前記挿通穴周りの内径側部分を避けて前記挿通穴から離れた部分に当接するように切り欠き部を有する、圧縮機。
続きを表示（約 820 文字）【請求項２】
前記一方の固定部は、前記シャフト部とは別体のフランジとして構成され、前記シャフト部は、前記挿通穴内に挿通される部分に対して径が拡大する段差部を有し、前記フランジは、前記電動機ロータとは反対側で前記段差部に当接しており、前記電動機ロータの前記端面の前記挿通穴から離れた部分と当接する前記フランジの当接面の面積は、前記シャフト部の前記段差部の端面の面積より大きい、請求項１に記載の圧縮機。
【請求項３】

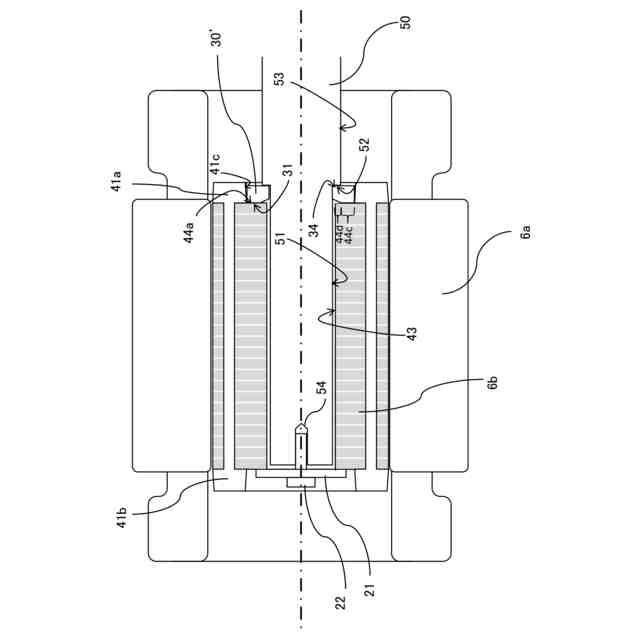

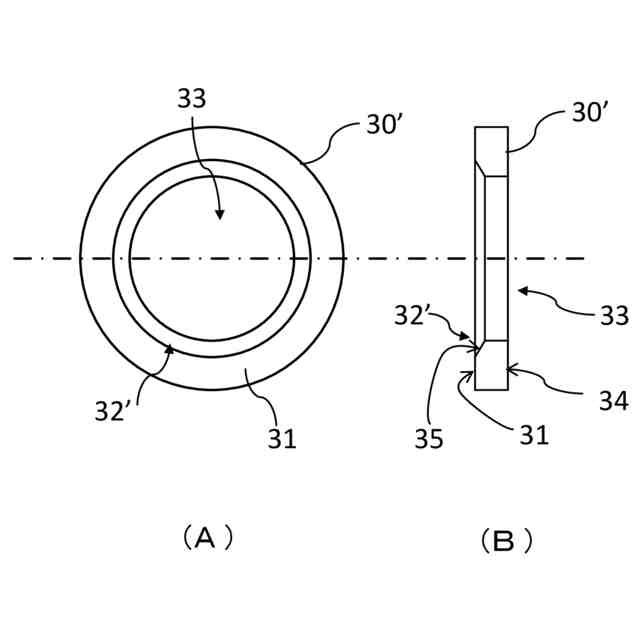

前記一対の固定部の前記一方の固定部の前記切り欠き部は、中心側から周辺へのテーパーを有する、請求項１に記載の圧縮機。
【請求項４】
前記一方の固定部は、前記シャフト部が前記挿通穴に挿通される根元側に配置される、請求項１に記載の圧縮機。
【請求項５】

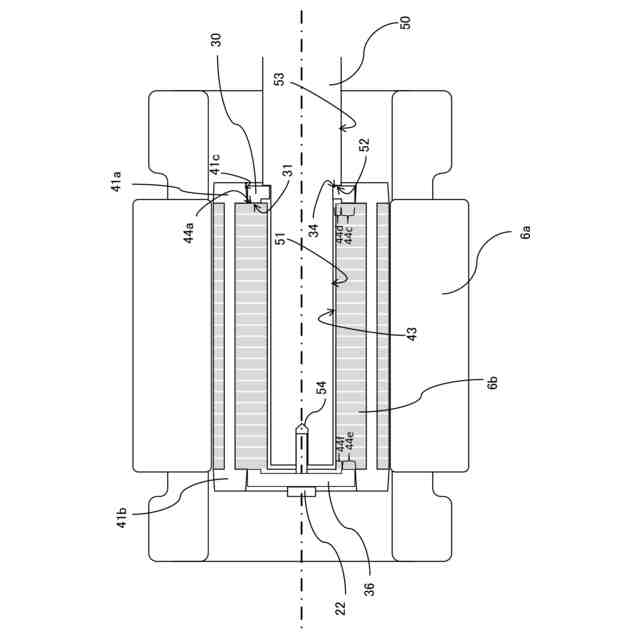

前記一対の固定部の他方の固定部は、前記電動機ロータの前記他方の側で、前記電動機ロータの前記他方のエンドリング部の内径面に接するように広がるとともに、前記電動機ロータの前記他方の端面の前記挿通穴周りの内径側部分を避けて前記挿通穴から離れた部分に当接するように第２の切り欠き部を有する、請求項４に記載の圧縮機。
【請求項６】
前記一対の固定部の他方の固定部は、前記電動機ロータの前記他方の側で、前記電動機ロータの他方の端面に当接する板形状を有する、請求項４に記載の圧縮機。
【請求項７】
前記一対の固定部の前記他方の固定部は、締結手段により前記シャフト部の先端に締結される、請求項５または６に記載の圧縮機。
【請求項８】
前記圧縮機は、半密閉型圧縮機である、請求項１に記載の圧縮機。
【請求項９】
前記圧縮機は、スクリュー型圧縮機である、請求項８に記載の圧縮機。
【請求項１０】
請求項１に記載の圧縮機
を備える、冷凍空気調和機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、圧縮機および冷凍空気調和機器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

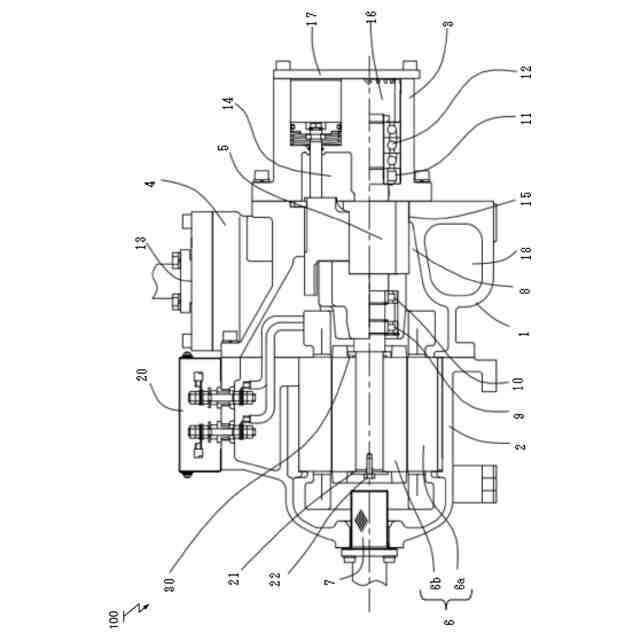

内部に駆動用の電動機を備えている半密閉型の圧縮機であるスクリュー圧縮機では、メンテナンスを実施することにより、設備の故障リスクの低減および設備寿命の延長を図っている。上述したメンテナンスを実施するために、スクリュー圧縮機は、分解可能な構造であることが望ましく、特に、電動機ロータの圧縮機構のシャフト部への取り付けおよび取り外しが容易な構造となっていることが望ましい。
【０００３】
これまで、スクリュー圧縮機における電動機ロータと圧縮機構のシャフト部との結合に関連して、種々の構造が知られている。例えば、国際公開２０１６／１３６０２８号（特許文献１）は、雄ロータのシャフト部に形成された段差と平板によって電動機ロータを挟み込み、ボルトで固定した、スクリュー圧縮機を開示する。また、特表２００８－５１４８６５号公報（特許文献２）は、軸受内輪飛び出し防止用のスペーサの端面と平板で電動機ロータを挟み込み、ボルトで固定した、スクリュー圧縮機を開示する。これらの構造では、ボルトの取り外しにより電動機ロータとシャフト部とが取り外し可能となっており、メンテナンス実施可能に構成されている。
【０００４】
しかしながら、特許文献１の従来技術では、電動機ロータの内径部で挟み込むため、電動機ロータの内径部での接触面圧が発生し、電動機ロータ内径部を押え込み、電動機ロータを変形させる可能性があった。特許文献２の従来技術でも、電動機ロータとスペーサの接触部の面積が小さいため、電動機ロータ端面に高い接触面圧が発生し、電動機ロータ内径部を変形させる可能性があった。そのため、これらの特許文献１および特許文献２に開示される従来技術では、電動機ロータ内径部の変形により、雄ロータのシャフト部外径と電動機ロータ内径との間の隙間が減少し、電動機ロータの取外しが阻害されてしまう可能性があった。さらに、上記電動機ロータ内径部の変形により内径が偏心し、圧縮機の振動を増加させる可能性があった。
【先行技術文献】
【特許文献】
【０００５】
国際公開２０１６／１３６０２８号
特表２００８－５１４８６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本開示は、上記点に鑑みてなされたものであり、本開示は、圧縮機構ロータと電動機ロータとの結合構造において、電動機ロータの変形を抑制し、メンテナンスに際してシャフト部が電動機ロータから取外しができなくなる可能性を低減するとともに、メンテナンスに起因して圧縮機の振動が増大する可能性を低減することが可能な、圧縮機および該圧縮機を備える冷凍空気調和機器を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示では、上記課題を解決するために、下記特徴を有する圧縮機を提供する。本圧縮機は、圧縮機構ロータを備える圧縮機構と、エンドリング部を有する電動機ロータを備える電動機と、圧縮機構ロータおよび電動機ロータを結合するシャフト部とを備える。電動機ロータは、シャフト部が挿通される挿通穴を有する。シャフト部は、電動機ロータの挿通穴に挿通され、電動機ロータの両側の端面を挟み込む一対の固定部により電動機ロータに固定される。一対の固定部の少なくとも一方の固定部は、電動機ロータの一方の側で、電動機ロータのエンドリング部の内径面に接するように広がるとともに、電動機ロータの端面の挿通穴周りの内径側部分を避けて挿通穴から離れた部分に当接するように切り欠き部を有する。
【０００８】
本開示では、さらに、上記構成を備えた圧縮機を含む冷凍空気調和機器も提供される。
【発明の効果】
【０００９】
上記構成により、圧縮機構ロータと電動機ロータとの結合構造において、電動機ロータの変形が抑制され、メンテナンスに際してシャフト部が電動機ロータから取外しができなくなる可能性が低減されるとともに、メンテナンスに起因して圧縮機の振動が増大する可能性が低減される。
【００１０】
その他、本願が開示する課題、およびその解決手段は、発明を実施するための形態の欄および図面により明らかにされる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
