公開番号2025089741
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204560
出願日2023-12-04
発明の名称熱交換器及び温水装置
出願人株式会社ノーリツ
代理人弁理士法人深見特許事務所
主分類F28F 13/12 20060101AFI20250609BHJP(熱交換一般)
要約【課題】バッフル板の伝熱管内における移動を抑制可能な熱交換器を提供する。
【解決手段】熱交換器(30)は、第1伝熱管(33)及び第2伝熱管(33)と、ヘッダ(34)と、バッフル板(50)とを備える。第1伝熱管及び第2伝熱管の各々は、第1方向(DR1)に沿って延在している。第1伝熱管及び第2伝熱管は、第1方向に垂直な第2方向(DR2)に沿って並んでいる。第1伝熱管及び第2伝熱管は、第1方向において、それぞれ第1端部(33a)及び第2端部(33a)を有している。ヘッダは、第1部材(34a)と第2部材(34b)とを有している。第2部材は、第1部材に取り付けられてヘッダの内部空間を画している。第1部材には、ヘッダの内部空間に連通している第1挿入穴(34aa)及び第2挿入穴(34ab)が形成されている。第1端部及び第2端部は、それぞれ第1挿入穴及び第2挿入穴に挿入されている。
【選択図】図6
特許請求の範囲【請求項１】
第１伝熱管及び第２伝熱管と、
ヘッダと、
バッフル板とを備え、
前記第１伝熱管及び前記第２伝熱管の各々は、第１方向に沿って延在しており、
前記第１伝熱管及び前記第２伝熱管は、前記第１方向に垂直な第２方向に沿って並んでおり、
前記第１伝熱管及び前記第２伝熱管は、前記第１方向において、それぞれ第１端部及び第２端部を有し、
前記ヘッダは、第１部材と第２部材とを有し、
前記第２部材は、前記第１部材に取り付けられて前記ヘッダの内部空間を画しており、
前記第１部材には、前記内部空間に連通している第１挿入穴及び第２挿入穴が形成されており、
前記第１端部及び前記第２端部は、それぞれ、前記第１挿入穴及び前記第２挿入穴に挿入されており、
前記バッフル板は、第１板状部及び第２板状部と、連結部とを有し、
前記第１板状部及び前記第２板状部の各々は、前記第１方向に沿って延在しており、
前記第１板状部は、前記第１端部から前記第１伝熱管に挿入されており、
前記第２板状部は、前記第２端部から前記第２伝熱管に挿入されており、
前記連結部は、前記内部空間において前記第２方向に沿って延在して前記第１板状部と前記第２板状部とを連結しており、
前記ヘッダの内部空間において、前記第１方向における前記第１端部と前記第２部材との間の距離及び前記第１方向における前記第２端部と前記第２部材との間の距離のいずれか小さい方を第１距離とし、前記第１方向における前記第１部材と前記第２部材との間の距離を第２距離とすると、前記第１距離及び前記第２距離のいずれか小さい方は、前記第１方向における前記連結部の幅と実質的に等しい、熱交換器。
続きを表示（約 1,100 文字）【請求項２】
前記連結部には、少なくとも１つの貫通穴が形成されており、
前記少なくとも１つの貫通穴の各々は、前記連結部を前記第１方向及び前記第２方向に垂直な第３方向に沿って貫通している、請求項１に記載の熱交換器。
【請求項３】
前記少なくとも１つの貫通穴は、複数の貫通穴であり、
前記複数の貫通穴は、前記第２方向に沿って間隔を空けて並んでいる、請求項２に記載の熱交換器。
【請求項４】
前記複数の貫通穴のうちの隣り合う２つの間にある前記連結部の部分のうちの少なくとも１つは、前記第２方向において、前記第１挿入穴と前記第２挿入穴との間にある、請求項３に記載の熱交換器。
【請求項５】
前記複数の貫通穴のうちの隣り合う２つの間にある前記連結部の部分のうちの少なくとも１つには、前記第２方向における端において、前記第３方向に沿って延在している切り起こし部が形成されている、請求項４に記載の熱交換器。
【請求項６】
前記連結部には、少なくとも１つの切り欠きが形成されており、
前記少なくとも１つの切り欠きの各々は、前記連結部を前記第１方向及び前記第２方向に垂直な第３方向に沿って貫通している、請求項１に記載の熱交換器。
【請求項７】
前記第１板状部及び前記第２板状部の各々は、前記第２方向において、第１端と前記第１端の反対側の端である第２端とを有し、
前記第１板状部及び前記第２板状部の各々は、前記第１端及び前記第２端において、前記第１方向及び前記第２方向に垂直な第３方向に沿って立ち上がっている、請求項１に記載の熱交換器。
【請求項８】
前記第１板状部及び前記第２板状部の各々は、前記第１方向において、前記連結部に接続されている第３端と、前記第３端の反対側の端である第４端とを有し、
前記第１板状部及び前記第２板状部の各々は、前記第４端に先端部を有し、
前記第２方向における前記先端部の幅は、前記第４端に近づくにつれて小さくなっている、請求項１に記載の熱交換器。
【請求項９】
前記連結部は、前記第１方向において、前記第１板状部及び前記第２板状部に接続されている第５端と、前記第５端の反対側の端である第６端とを有し、
前記連結部は、前記第５端及び前記第６端において、前記第１方向及び前記第２方向に垂直な第３方向に沿って立ち上がっている、請求項１に記載の熱交換器。
【請求項１０】
請求項１から請求項９のいずれか１項に記載の前記熱交換器を備える、温水装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱交換器及び温水装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば特許第３６８７２９４号公報（特許文献１）には、熱交換器が記載されている。特許文献１に記載の熱交換器は、複数の伝熱管を有している。複数の伝熱管の各々には、バッフル板が挿入されている。
【先行技術文献】
【特許文献】
【０００３】
特許第３６８７２９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の熱交換器では、伝熱管を流れる水の水圧により、伝熱管の延在方向に沿ってバッフル板が移動してしまうことがある。また、特許文献１に記載の熱交換器では、バッフル板が、伝熱管の延在方向に沿う回転軸回りに回転してしまうことがある。バッフル板の伝熱管内での移動は、異音発生の原因となることがある。
【０００５】
本発明は、上記のような問題点に鑑みてなされたものである。より具体的には、本発明は、バッフル板の伝熱管内における移動を抑制可能な熱交換器を提供するものである。
【課題を解決するための手段】
【０００６】
本発明の熱交換器は、第１伝熱管及び第２伝熱管と、ヘッダと、バッフル板とを備えている。第１伝熱管及び第２伝熱管の各々は、第１方向に沿って延在している。第１伝熱管及び第２伝熱管は、第１方向に垂直な第２方向に沿って並んでいる。第１伝熱管及び第２伝熱管は、第１方向において、それぞれ第１端部及び第２端部を有している。ヘッダは、第１部材と第２部材とを有している。第２部材は、第１部材に取り付けられてヘッダの内部空間を画している。第１部材には、ヘッダの内部空間に連通している第１挿入穴及び第２挿入穴が形成されている。第１端部及び第２端部は、それぞれ、第１挿入穴及び第２挿入穴に挿入されている。バッフル板は、第１板状部及び第２板状部と、連結部とを有している。第１板状部及び第２板状部の各々は、第１方向に沿って延在している。第１板状部は、第１端部から第１伝熱管に挿入されている。第２板状部は、第２端部から第２伝熱管に挿入されている。連結部は、ヘッダの内部空間において第２方向に沿って延在して第１板状部と第２板状部とを連結している。ヘッダの内部空間において、第１方向における第１端部と第２部材との間の距離及び第１方向における第２端部と第２部材との間の距離のいずれか小さい方を第１距離とし、第１方向における第１部材と第２部材との間の距離を第２距離とすると、第１距離及び第２距離のいずれか小さい方は、第１方向における連結部の幅と実質的に等しい。
【発明の効果】
【０００７】
本発明の熱交換器によると、バッフル板の伝熱管内における移動を抑制可能である。
【図面の簡単な説明】
【０００８】

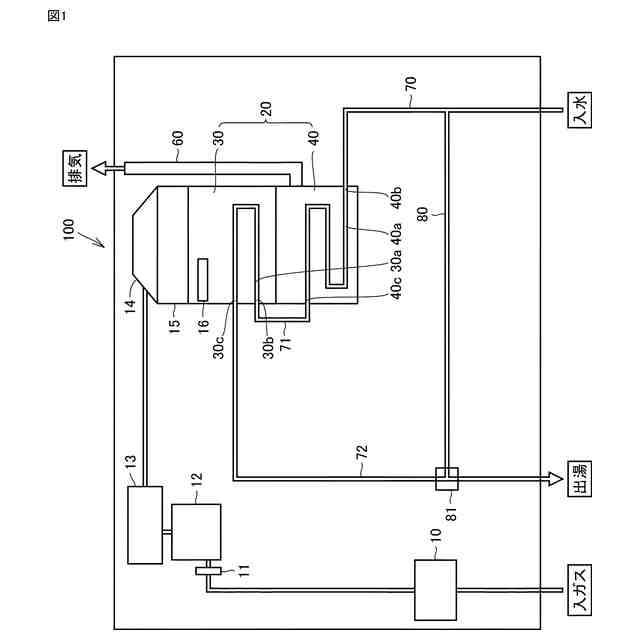

温水装置１００の模式図である。
熱交換器２０の第１斜視図である。

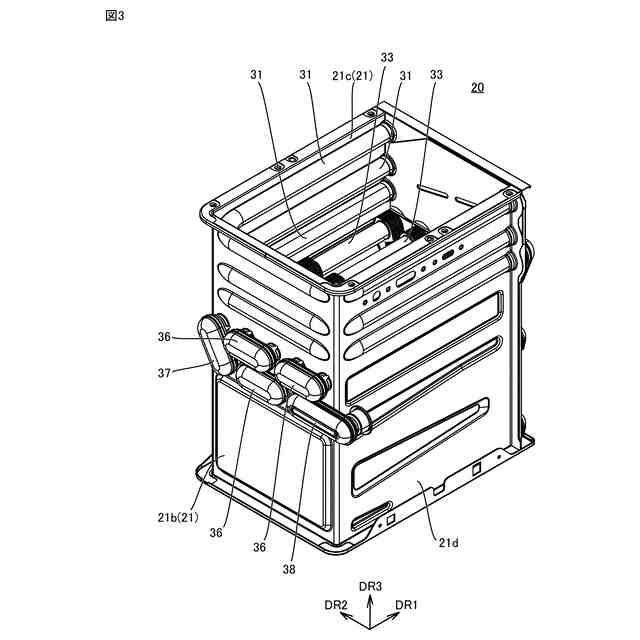

図２とは別の角度から見た熱交換器２０の第２斜視図である。

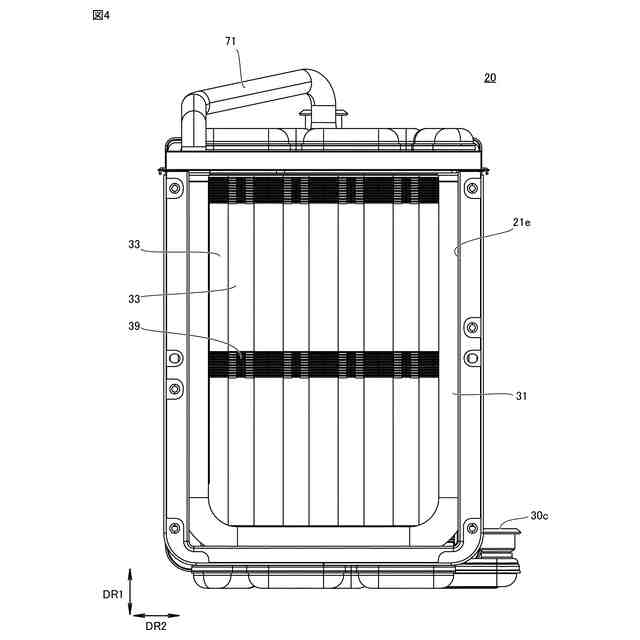

熱交換器２０の平面図である。

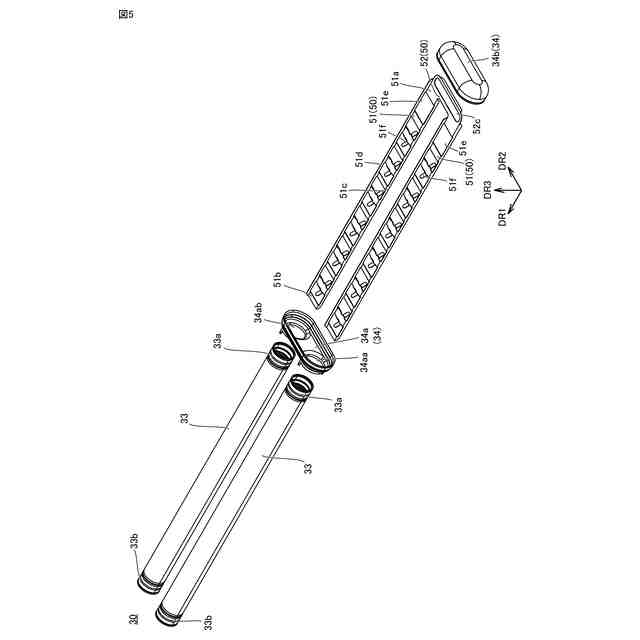

第１熱交換部３０の分解斜視図である。

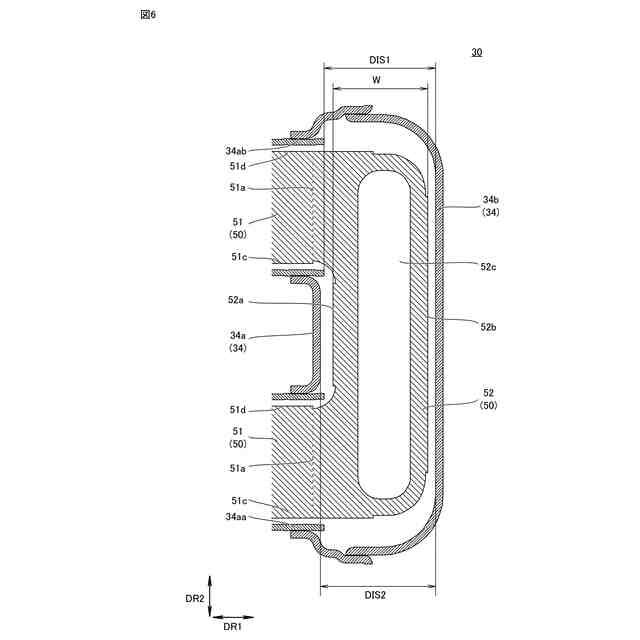

第１熱交換部３０の第１部分断面図である。

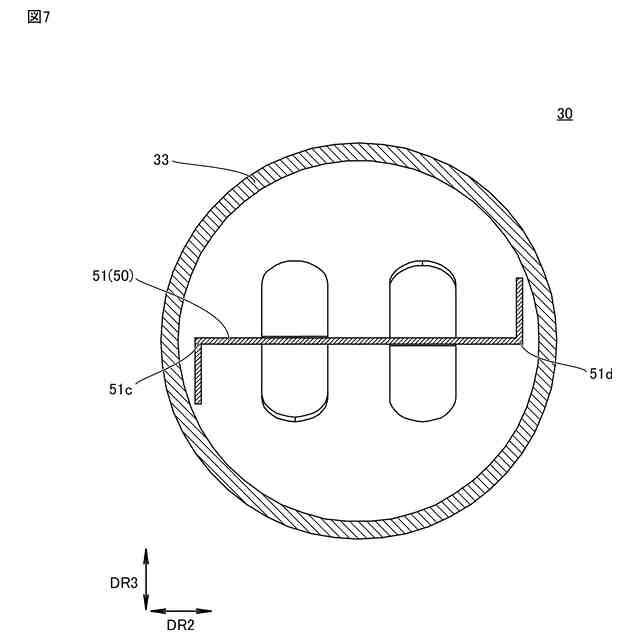

第１熱交換部３０の第２部分断面図である。

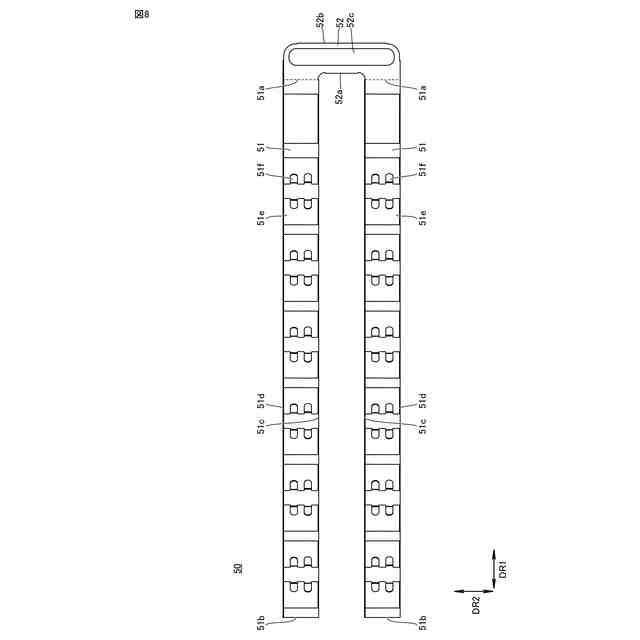

バッフル板５０の平面図である。

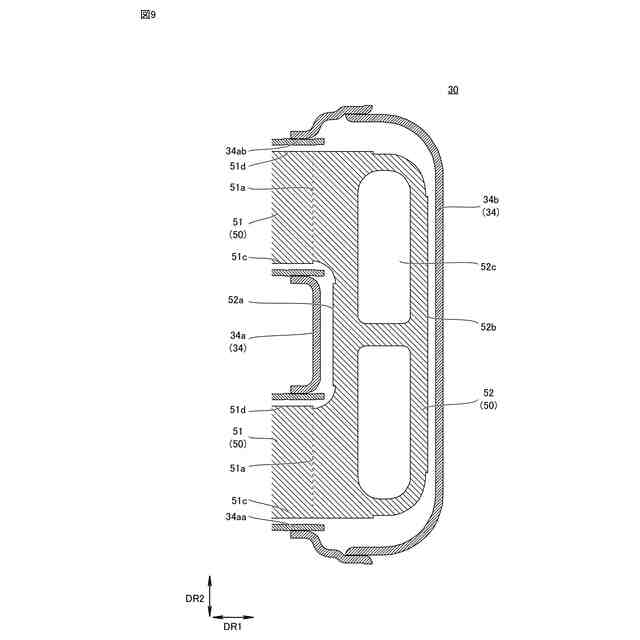

変形例１に係る第１熱交換部３０の断面図である。
変形例２に係る第１熱交換部３０の断面図である。
変形例１に係るバッフル板５０の平面図である。
変形例２に係るバッフル板５０の断面図である。
【発明を実施するための形態】
【０００９】
本発明の実施形態に係る温水装置を、図面を参照しながら説明する。実施形態に係る温水装置を、温水装置１００とする。以下の図面では、同一又は相当する部分に同一の参照符号を付し、重複する説明は繰り返さないものとする。
【００１０】
（温水装置１００の概略構成）
以下に、温水装置１００の概略構成を説明する。
（【００１１】以降は省略されています）
