発明の名称熱源装置
出願人株式会社ノーリツ
代理人弁理士法人深見特許事務所
主分類F24H 9/20 20220101AFI20250602BHJP(加熱;レンジ;換気)
要約【課題】コントローラの確実な接地が可能な熱源装置を提供する。
【解決手段】熱源装置(100)は、筐体(40)と、支持部材(50)と、コントローラ(30)と、導電部材(60)とを備える。筐体は、底壁(44)を有する。支持部材は、筐体内に配置されている。コントローラは、筐体内において支持部材に支持されている。コントローラは、接地端子を有する。接地端子は、支持部材に電気的に接続されている。支持部材と底壁とは、導電部材により直接に電気的に接続されている。
【選択図】図2
特許請求の範囲【請求項１】
筐体と、
支持部材と、
コントローラと、
導電部材とを備え、
前記筐体は、底壁を有し、
前記支持部材は、前記筐体内に配置されており、
前記コントローラは、前記筐体内において前記支持部材に支持されており、
前記コントローラは、接地端子を有し、
前記接地端子は、前記支持部材に電気的に接続されており、
前記支持部材と前記底壁とは、前記導電部材により直接に電気的に接続されている、熱源装置。
続きを表示（約 440 文字）【請求項２】
前記筐体は、第１側壁と第２側壁とを有し、
前記第１側壁及び前記第２側壁は、第１方向において間隔を空けて対向しており、
前記支持部材は、前記第１方向に沿って延在しており、かつ前記第１方向において第１端部と前記第１端部の反対側の端部である第２端部とを有し、
前記第１端部及び前記第２端部は、それぞれ、前記第１側壁及び前記第２側壁に取り付けられている、請求項１に記載の熱源装置。
【請求項３】
前記導電部材は、前記第１方向に垂直な第２方向に沿って延在しており、かつ前記第２方向において第３端部と前記第３端部の反対側の端部である第４端部とを有し、
前記第３端部は、前記第１端部とともに前記第１側壁に取り付けられており、
前記第４端部は、前記底壁に取り付けられている、請求項２に記載の熱源装置。
【請求項４】
前記第１側壁及び前記第２側壁の各々は、カラー鋼板である、請求項２又は請求項３に記載の熱源装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱源装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば、特許第３３４６０９８号公報（特許文献１）には、給湯器が記載されている。特許文献１の給湯器は、筐体を有している。筐体内には、バーナ、熱交換缶体等が収納されている。
【先行技術文献】
【特許文献】
【０００３】
特許第３３４６０９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
給湯器の筐体内には、さらに、バーナ等を制御するコントローラが収納される。コントローラは接地（アース）される必要があるが、従来の構成では、当該接地を確実に行うことに改善の余地があった。本発明は、このような従来技術の問題点に鑑みてなされたものである。より具体的には、本発明は、コントローラの確実な接地が可能な熱源装置を提供するものである。
【課題を解決するための手段】
【０００５】
本発明の熱源装置は、筐体と、支持部材と、コントローラと、導電部材とを備える。筐体は、底壁を有する。支持部材は、筐体内に配置されている。コントローラは、筐体内において支持部材に支持されている。コントローラは、接地端子を有する。接地端子は、支持部材に電気的に接続されている。支持部材と底壁とは、導電部材により直接に電気的に接続されている。
【発明の効果】
【０００６】
本発明の熱源装置によると、コントローラの確実な接地が可能となる。
【図面の簡単な説明】
【０００７】

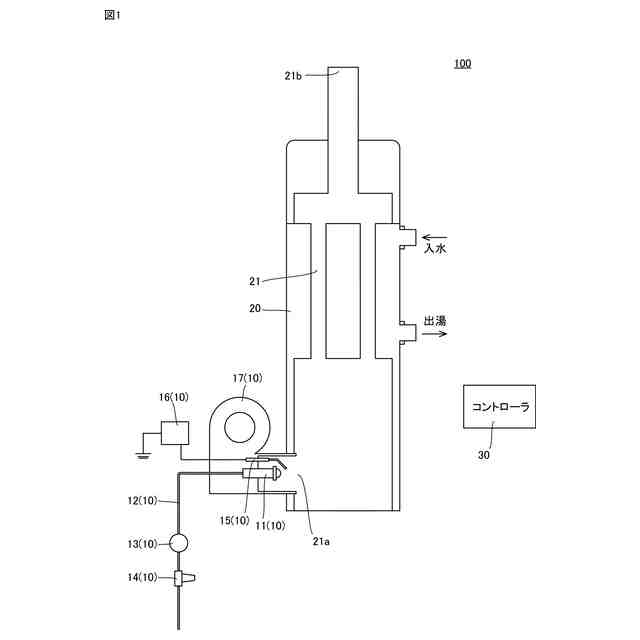

熱源装置１００の模式図である。

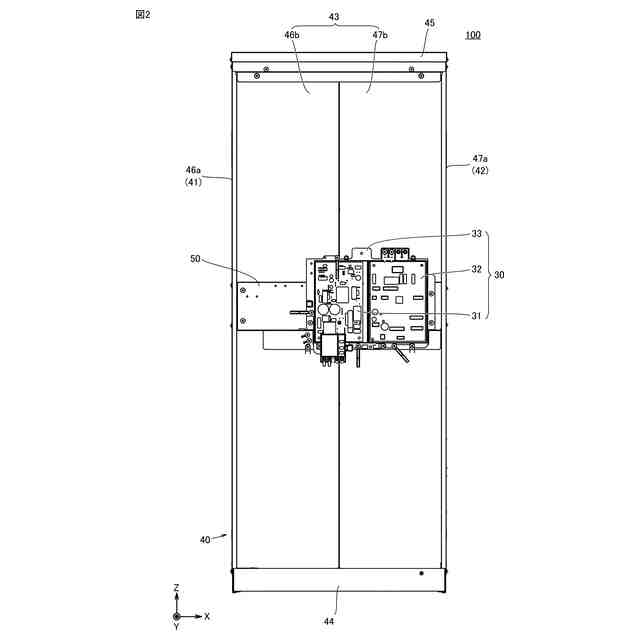

熱源装置１００の正面図である。
熱源装置１００の分解斜視図である。
熱源装置２００の分解斜視図である。
【発明を実施するための形態】
【０００８】
本発明の実施形態の詳細を、図面を参照しながら説明する。以下の図面では、同一又は相当する部分に同一の参照符号を付し、重複する説明は繰り返さないものとする。実施形態に係る熱源装置を、熱源装置１００とする。
【０００９】
（熱源装置１００の構成）
以下に、熱源装置１００の構成を説明する。
【００１０】
図１は、熱源装置１００の模式図である。図１に示されているように、熱源装置１００は、例えば、給湯装置である。但し、熱源装置１００は、給湯装置に限られるものではない。熱源装置１００は、例えば暖房装置であってもよい。図１に示されているように、熱源装置１００は、バーナ１０と、熱交換器２０と、コントローラ３０とを有している。
（【００１１】以降は省略されています）
