公開番号2025089148
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023204174
出願日2023-12-01
発明の名称杭設計方法、及び杭施工方法
出願人株式会社竹中工務店
代理人弁理士法人太陽国際特許事務所
主分類E02D 11/00 20060101AFI20250605BHJP(水工;基礎;土砂の移送)
要約【課題】既存杭の撤去後の削孔部を埋め戻すことに形成される既存杭撤去埋戻し部に近接するところに新設既製杭を施工する際に、新設既製杭の施工精度を高めることを目的とする。

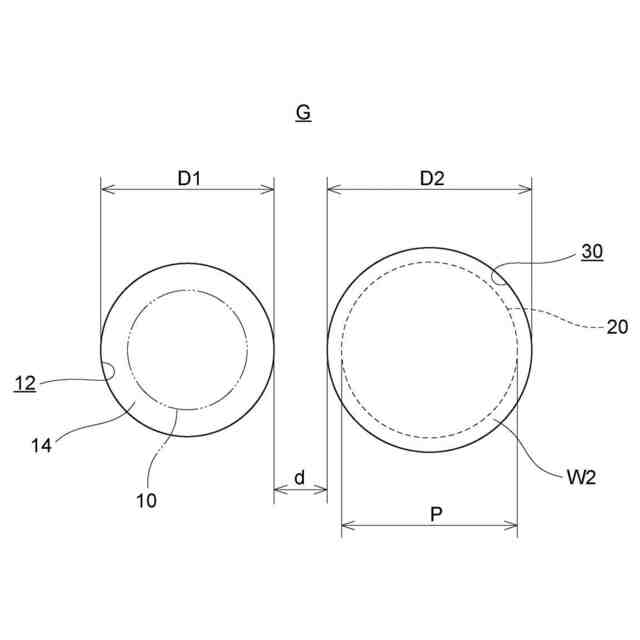

【解決手段】杭設計方法は、既存杭10の撤去後の削孔部12を埋め戻すことにより形成される既存杭撤去埋戻し部14と、計画位置に新設既製杭20を新設する際に地盤Gに形成される新設杭軸部削孔部30とのラップ率Lが許容値外の場合に、ラップ率Lが許容値となるように、既存杭撤去埋戻し部14の既存杭撤去埋戻し径D1及び新設杭軸部削孔部30の新設杭軸部削孔径D2の少なくとも一方を変更する。
【選択図】図8
特許請求の範囲【請求項１】

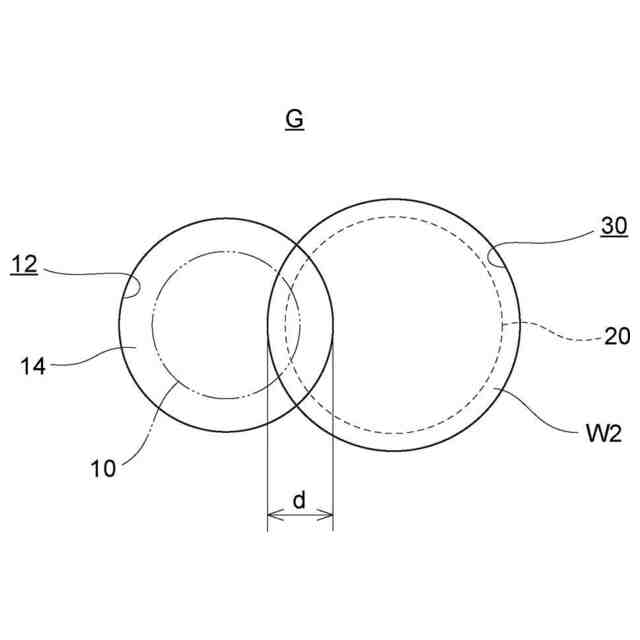

既存杭の撤去後の削孔部を埋め戻すことにより形成される既存杭撤去埋戻し部と、計画位置に新設既製杭を新設する際に地盤に形成される新設杭軸部削孔部とのラップ率Ｌが許容値外の場合に、前記ラップ率Ｌが前記許容値となるように、前記既存杭撤去埋戻し部の既存杭撤去埋戻し径及び前記新設杭軸部削孔部の新設杭軸部削孔径の少なくとも一方を変更する、
杭設計方法。
続きを表示（約 310 文字）【請求項２】

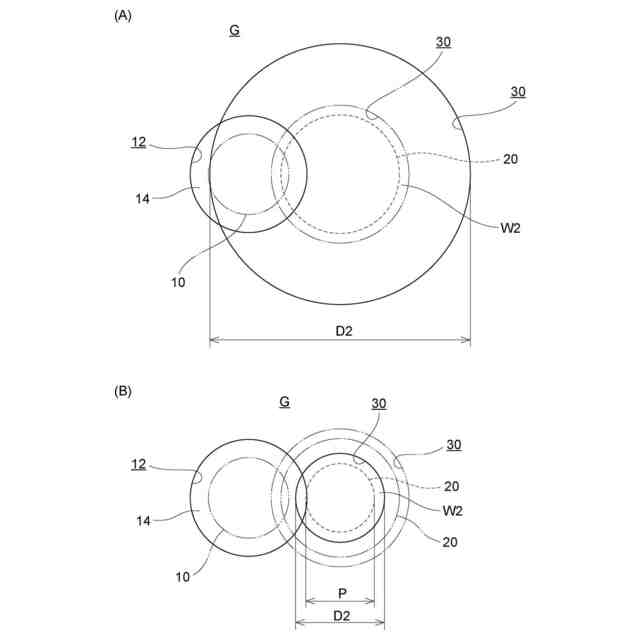

前記新設杭軸部削孔径を小さくする場合、該新設杭軸部削孔部で施工可能な杭径の前記新設既製杭を再設計する、
請求項１に記載の杭設計方法。
【請求項３】

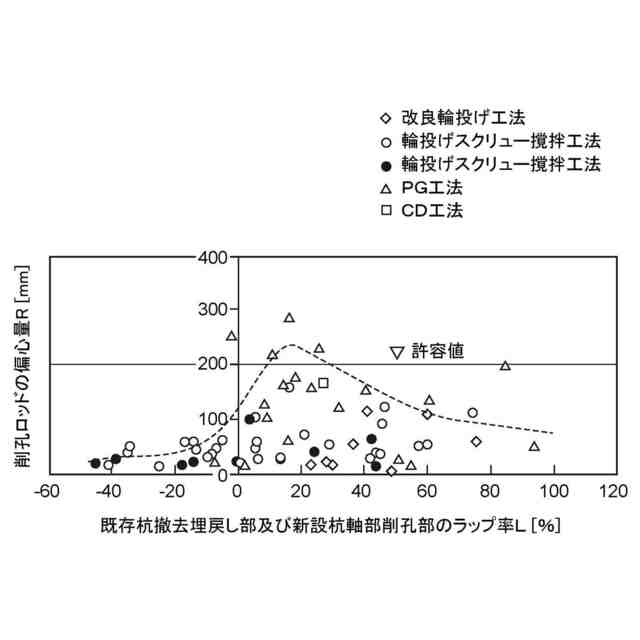

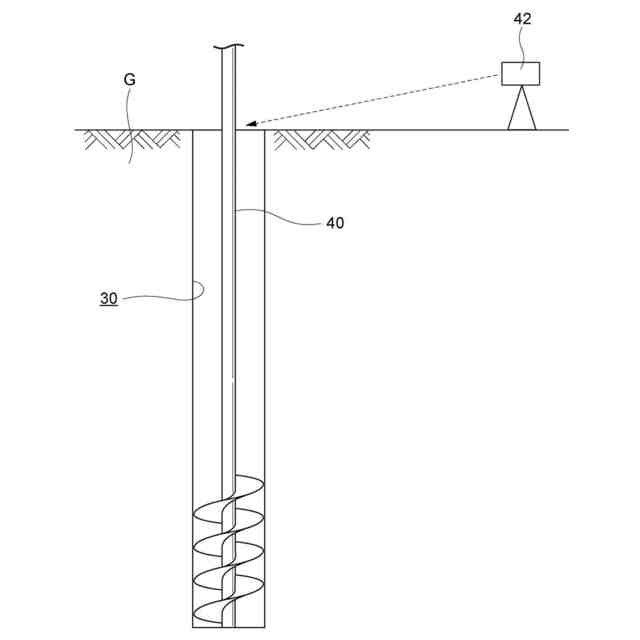

前記ラップ率Ｌの前記許容値は、前記新設既製杭の許容偏心量、及び前記新設杭軸部削孔部を造成する削孔ロッドの許容偏心量の少なくとも一方に基づいて設定される、
請求項１又は請求項２に記載の杭設計方法。
【請求項４】
既存杭の撤去後の削孔部を埋戻した既存杭撤去埋戻し部と、新設既製杭を新設する際に地盤に形成される新設杭軸部削孔部とのラップ率Ｌが許容値となるように、前記新設杭軸部削孔部を施工する、
杭施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、杭設計方法、及び杭施工方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
既存杭の撤去後の削孔部を地盤改良しながら埋め戻す地盤改良方法がある（例えば、特許文献１，２参照）。
【０００３】
また、既存杭の撤去後の削孔部を埋め戻した埋戻し部に、場所打ちコンクリート杭を施工する施工方法がある（例えば、特許文献３参照）。
【０００４】
さらに、既存杭の撤去後の削孔部を埋め戻した埋戻し部に新設杭を施工する文献がある（非特許文献１，２参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１６９７４９号公報
特開２０２２－０７０３６２号公報
特開２０１５－１８３３７４号公報
特開２０２３－１１３０６７号公報
【非特許文献】
【０００６】
「新設杭に干渉する既存杭の撤去に関する調査研究（その４）埋戻し後の新設杭の設計・施工に関する課題」、第５５回地盤工学研究発表会、２０２０年７月２１日
「既存杭の撤去・埋戻し方法とその影響を受ける新設杭の設計・施工」、総合土木研究所、２０２２年７月１日、ｐ．１２２～１３６
【発明の概要】
【発明が解決しようとする課題】
【０００７】

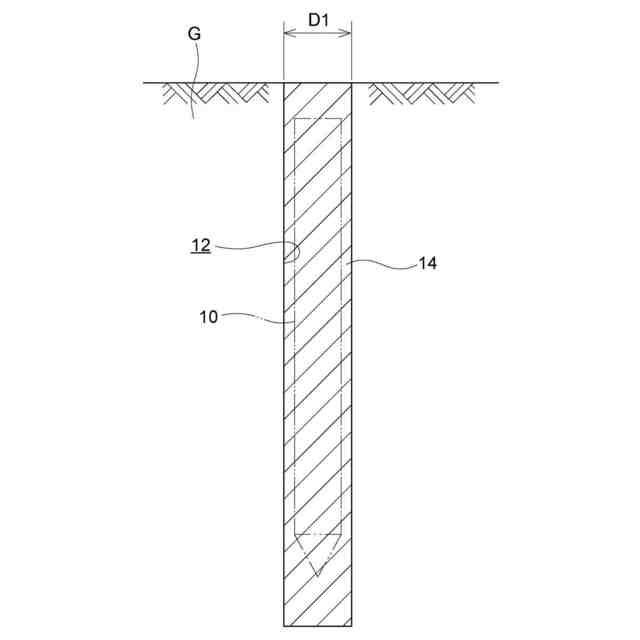

ところで、既存杭を撤去するための削孔部を埋め戻した埋戻し領域（以下、「既存杭撤去埋戻し部」という）に、既製杭（以下、「新設既製杭」という）を新設することが考えられる。
【０００８】

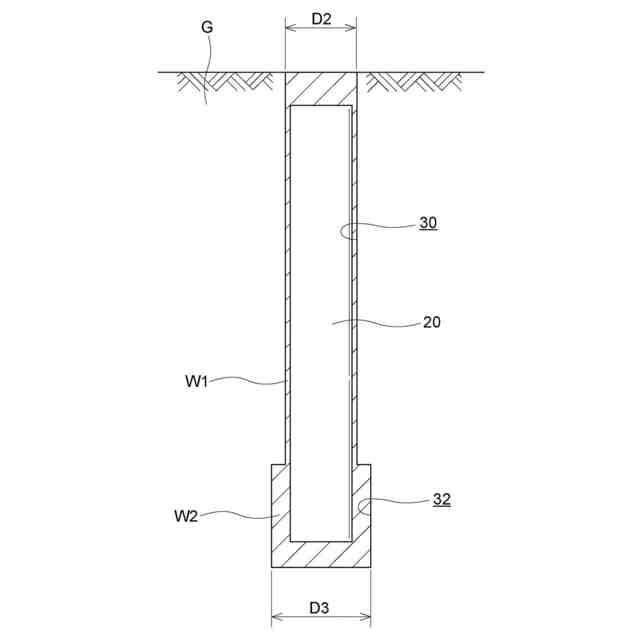

新設既製杭の施工では、先ず、地盤に削孔部（以下、「新設杭軸部削孔部」という）を造成し、造成された新設杭軸部削孔部に、根固め液及び杭周固定液等を注入した状態で新設既製杭を落とし込む。
【０００９】
ここで、新設杭軸部削孔部の施工領域に、既存杭撤去埋戻し部が存在すると、既存杭撤去埋戻し部と原地盤との強度差等によって新設杭軸部削孔部が曲がり、新設既製杭の施工精度が低下する可能性がある。
【００１０】
本発明は、上記の事実を考慮し、既存杭の撤去後の削孔部を埋め戻すことに形成される既存杭撤去埋戻し部に近接するところに新設既製杭を施工する際に、新設既製杭の施工精度を高めることを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
