公開番号2025089062
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023204024
出願日2023-12-01
発明の名称プライヤー工具に用いる物品取付構造体
出願人株式会社サンテクノ
代理人個人
主分類B25B 7/22 20060101AFI20250605BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】本発明は、カウント装置や送信装置等の物品をプライヤー工具に取り付けた際に、プライヤー工具を用いた作業の邪魔になり難いプライヤー工具に用いる物品取付構造体を提供することを目的とする。

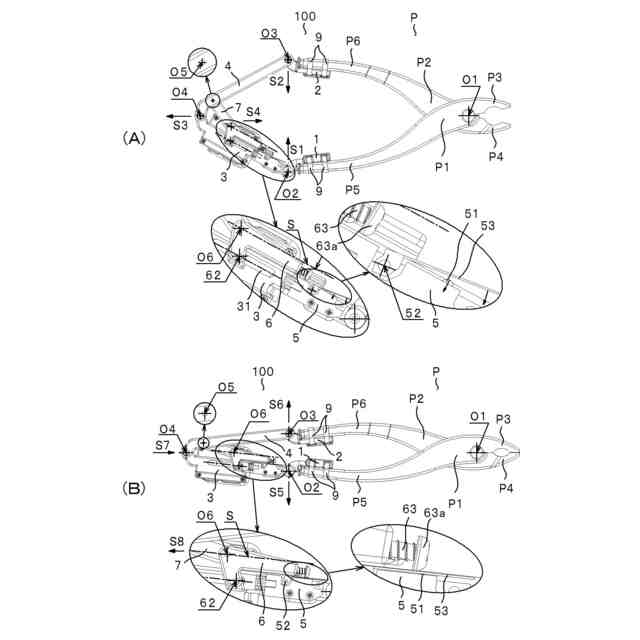

【解決手段】二つの金属製バーP1、P2を軸O1で結合し、自由に開閉できるプライヤー工具Pに用いる物品取付構造体100であって、プライヤー工具Pの一対の柄部P5,P6の後方にそれぞれ装着される一対の装着部1、2と、一対の装着部1、2にそれぞれ接続される一対のアーム3、4と、からなり、アーム3、4の一端は、装着部1、2と回動可能に各々固定され、アーム3の他端は、他方の4の他端と回動可能に固定されており、プライヤー工具Pの開閉動作に伴って、一対のアーム3、4の間が開閉する。
【選択図】図3
特許請求の範囲【請求項１】
二つの金属製バーを軸で結合し、自由に開閉できるプライヤー工具に用いる物品取付構造体であって、

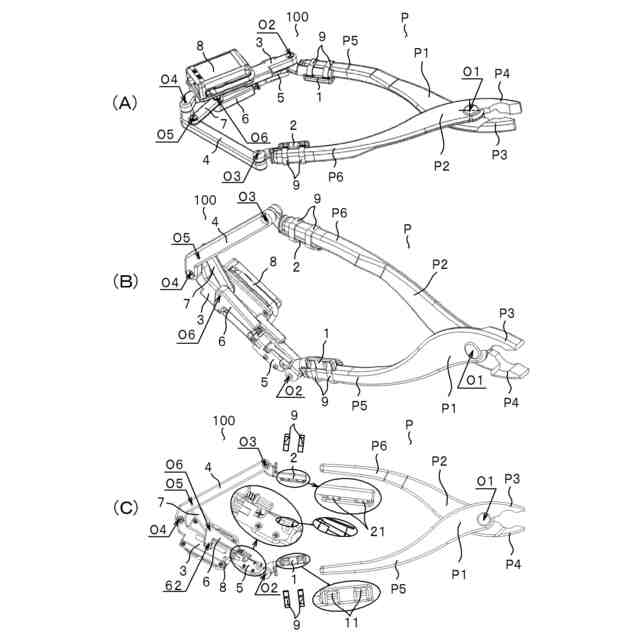

前記プライヤー工具の一対の柄部の後方にそれぞれ装着される一対の装着部と、
一対の前記装着部にそれぞれ接続される一対のアームと、
からなり、
前記アームの一端は、前記装着部と回動可能に各々固定され、
前記アームの他端は、他方のアームの他端と回動可能に固定されており、
前記プライヤー工具の開閉動作に伴って、一対の前記アームの間が開閉することを特徴とするプライヤー工具に用いる物品取付構造体。
続きを表示（約 540 文字）【請求項２】
前記アームの一方には、リミットスイッチが固定されており、

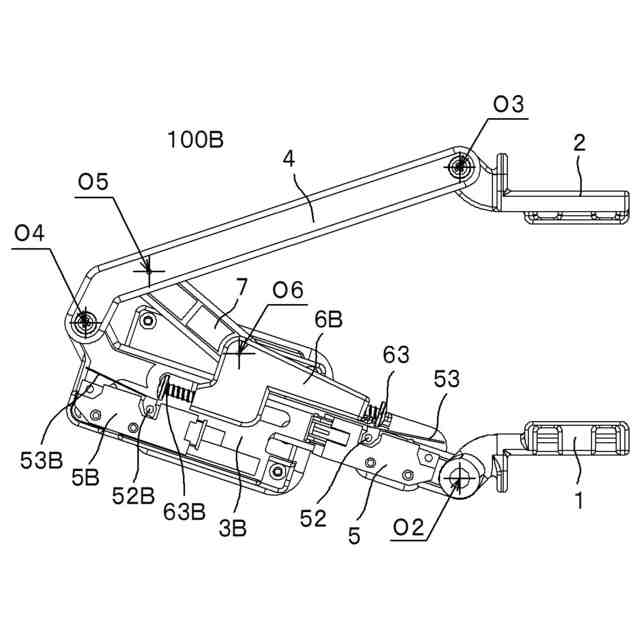

一対の前記アームの開閉に伴って、一方の前記アームの表面上をスライドして、前記リミットスイッチの可動部を押下する押圧部が、設けられていることを特徴とする請求項１に記載のプライヤー工具に用いる物品取付構造体。
【請求項３】
前記アームの一方には、リミットスイッチが固定されており、

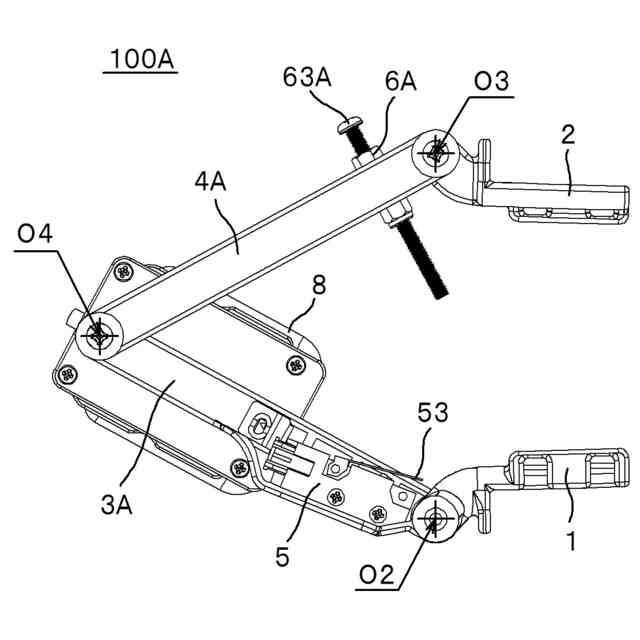

一対の前記アームの開閉に伴って、前記リミットスイッチの可動部を押圧する押圧部が他方の前記アームに設けられていることを特徴とする請求項１に記載のプライヤー工具に用いる物品取付構造体。
【請求項４】
前記押圧部は、一対の前記アームの開閉の間隔によって、前記可動部を押下するタイミングを調整できることを特徴とする請求項２又は３の何れかに記載のプライヤー工具に用いる物品取付構造体。
【請求項５】
前記柱状固定部の一方には、更に送信装置が固定されており、
一方の前記アームに固定された前記リミットスイッチと前記送信装置とは、前記アームの相対する面に各々固定されていることを特徴とする請求項２又は３の何れかに記載のプライヤー工具に用いる物品取付構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二つの金属製バーを軸で結合し、自由に開閉できるプライヤー工具に用いる物品取付構造体に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
プライヤー工具を用いた作業として、例えば、ホースクリップの締め付け等がある。そして、この作業におけるプライヤーの開閉回数をカウントすることで、作業の忘れがないかの管理が行われている。このような作業回数をカウントする機能を備えたプライヤー工具として、特許文献１や非特許文献１のようなものが知られている。
一方で、特許文献１や非特許文献１のような専用のプライヤー工具は、当然ながら通常のプライヤー工具に比べて高価なものとなってしまう。
【０００３】
また、このようなプライヤー工具は、一般的に一つだけで使用されるというものではなく、工場内で多数のものが同時に使用されており、各々のカウント数を送信することで、各作業を全体で管理している。つまり、特許文献１や非特許文献１のプライヤー工具にも記載されているが、カウント機能だけでなく送信機能も備わっており、全体で管理装置を含めた管理システムとして使用されている。従って、例えば、専用のプライヤー工具を他のメーカーのものに変更しようとすると、管理システム全体の変更も必要となってしまう。
従って、カウント機能を備えた専用のプライヤー工具ではなく、既存のプライヤー工具にカウント装置や送信装置を後付けできた方が、低コストである。
【０００４】
このようなカウント装置を既存のプライヤー工具に後付けする発明として、特許文献２の図４にあるように、プライヤー工具（ペンチ）の柄部にカウント装置（携帯型無線発信手段１）を直接取り付けた発明が知られている。また、特許文献３のように、プライヤー工具の一方の柄部（下側プライヤーハンドル３）の端部にカウント装置（監視ユニット７）を直接取り付けた発明も知られている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１６－５５４２８号公報
特開２００７－１３３８４６号公報
特許第７０６５８８１号
【非特許文献】
【０００６】
ヘルツ電子株式会社ヘルツ電子株式会社ポカヨケ用プライヤーレンチ２０２３年１１月１６日検索＜https://www.herutu.co.jp/product/product.php?categid1=3&categid2=8＞
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献２の図４にあるように、プライヤー工具の柄部に直接カウント装置を取り付けてしまうと、作業の邪魔になる。特にプライヤー工具の大きさは様々であり、小型の工具になるとより一層作業の邪魔になる。また、プライヤー工具も様々な種類があり、所謂ニッパーのような切断が主な目的であるプライヤー工具であれば、完全に閉じることになるが、所謂ラジオペンチのようなつかむ事が主な目的であるプライヤー工具であれば、つかむ対象によって閉じる隙間も違ってくるので、途中まで閉じるような作業の邪魔にもなる。
【０００８】
また、特許文献３のように、プライヤー工具の一方の柄部端部に直接カウント装置を取り付けてしまうと、小型の工具に用いた場合に作業の邪魔になりやすい。また、プライヤー工具が落下したような場合、カウント装置に直接衝撃が加わると故障のおそれもある。また、特許文献３のプライヤー工具は、段落［００１７］の記載等から、所謂圧着ペンチのようなプライヤー工具であり、圧着に使用されることから、使用時は略完全に閉じた状態になるので、その状態でカウントすればよい。しかし、ラジオペンチのような、つかむ対象によって閉じる隙間が違ってくるようなプライヤー工具の場合には、つかむ対象によって、カウントする際の隙間も変わってくることから、どの状態でカウントするのか調整も必要になるが、特許文献３のプライヤー工具では想定されていない。
【０００９】
更には、上記のように既存のプライヤー工具に取り付けられる物品は、カウント装置と送信装置であるが、この他に、例えば、発光装置や表示装置、音声出力装置等も考えられる。しかしながら、特許文献３のような構成では、多種類の物品を取り付けることはできない。
【００１０】
また、非特許文献１のように、柄部よりも先端側にカウント装置や送信装置を備える構造は、狭い空間内で作業するような場合には邪魔になり、また、金属で囲まれたような空間内にプライヤー工具を入れて作業するような場合には、送信電波が金属空間によってシールドされてしまうおそれもある。
（【００１１】以降は省略されています）
