特許ウォッチ

公開番号2025088992
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023203895
出願日2023-12-01
発明の名称静電荷像現像用マゼンタトナー
出願人花王株式会社
代理人個人,個人
主分類G03G 9/09 20060101AFI20250605BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】ジャパンカラーのマゼンタ色に近い色目を有し、温度、湿度から受ける影響が小さく安定した帯電性を有する静電荷像現像用マゼンタトナー及びその製造方法に関すること。
【解決手段】結着樹脂及び着色剤を含有する静電荷像現像用マゼンタトナーであって、前記結着樹脂が、エステル基濃度が6.0mmol/g以上12.0mmol/g以下の結晶性ポリエステル樹脂を含有し、前記着色剤が、第1のマゼンタ顔料として、C.I.ピグメントレッド122を含有し、第2のマゼンタ顔料として、C.I.ピグメントレッド57:1及び/又はC.I.ピグメントレッド185を含有する、静電荷像現像用マゼンタトナー及びその製造方法。
【選択図】なし
特許請求の範囲【請求項１】
結着樹脂及び着色剤を含有する静電荷像現像用マゼンタトナーであって、前記結着樹脂が、エステル基濃度が６．０ｍｍｏｌ／ｇ以上１２．０ｍｍｏｌ／ｇ以下の結晶性ポリエステル樹脂を含有し、前記着色剤が、第１のマゼンタ顔料として、Ｃ．Ｉ．ピグメントレッド１２２を含有し、第２のマゼンタ顔料として、Ｃ．Ｉ．ピグメントレッド５７：１及び／又はＣ．Ｉ．ピグメントレッド１８５を含有する、静電荷像現像用マゼンタトナー。
続きを表示（約 340 文字）【請求項２】
結晶性ポリエステル樹脂の含有量が、結着樹脂中、５質量％以上３５質量％以下である、請求項１記載の静電荷像現像用マゼンタトナー。
【請求項３】
第１のマゼンタ顔料の第２のマゼンタ顔料に対する質量比が、１０／９０以上９０／１０以下である、請求項１又は２記載の静電荷像現像用マゼンタトナー。
【請求項４】
トナーの体積中位粒径が、６．５μｍ以下である、請求項１～３いずれか記載の静電荷像現像用マゼンタトナー。
【請求項５】
請求項１～４いずれか記載の静電荷像現像用マゼンタトナーの製造方法であって、結着樹脂及び着色剤を含む混合物をオープンロール型混練機を用いて溶融混練する工程を有する、静電荷像現像用マゼンタトナーの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子写真法、静電記録法、静電印刷法等において形成される潜像の現像に用いられる静電荷像現像用マゼンタトナー及びその製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
結着樹脂としてポリエステル樹脂を含むマゼンタトナーにおいて、キナクリドン系顔料に代わるマゼンタ顔料が検討されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１１３０４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
マゼンタトナーにおいては、ジャパンカラーのマゼンタ色に比較的近い色目を持つマゼンタ顔料として、Ｃ．Ｉ．ピグメントレッド２６９等が用いられているが、安全性等の観点から置き換えが検討されている。そこで、複数のマゼンタ顔料を混合することで、色目を調整する方法を試みているが、低温定着性の向上のために結晶性ポリエステル樹脂を含有するマゼンタトナーにおいては、帯電性が環境（温度、湿度）に大きく影響を受けるという課題がある。
【０００５】
本発明は、ジャパンカラーのマゼンタ色に近い色目を有し、温度、湿度から受ける影響が小さく安定した帯電性を有する静電荷像現像用マゼンタトナー及びその製造方法に関する。
【課題を解決するための手段】
【０００６】
本発明は、
〔１〕結着樹脂及び着色剤を含有する静電荷像現像用マゼンタトナーであって、前記結着樹脂が、エステル基濃度が６．０ｍｍｏｌ／ｇ以上１２．０ｍｍｏｌ／ｇ以下の結晶性ポリエステル樹脂を含有し、前記着色剤が、第１のマゼンタ顔料として、Ｃ．Ｉ．ピグメントレッド１２２を含有し、第２のマゼンタ顔料として、Ｃ．Ｉ．ピグメントレッド５７：１及び／又はＣ．Ｉ．ピグメントレッド１８５を含有する、静電荷像現像用マゼンタトナー、並びに
〔２〕前記〔１〕記載の静電荷像現像用マゼンタトナーの製造方法であって、結着樹脂及び着色剤を含む混合物をオープンロール型混練機を用いて溶融混練する工程を有する、静電荷像現像用マゼンタトナーの製造方法
に関する。
【発明の効果】
【０００７】
本発明の静電荷像現像用マゼンタトナーは、ジャパンカラーのマゼンタ色に近い色目を有し、温度、湿度から受ける影響が小さく安定した帯電性を有するという優れた効果を奏する。
【発明を実施するための形態】
【０００８】
本発明の静電荷像現像用マゼンタトナー（以下、単に「マゼンタトナー」又は「トナー」ともいう）は、特定のエステル基濃度を有する結晶性ポリエステル樹脂と特定のマゼンタ顔料を併用した着色剤を含有するものである。本発明の方法により、温度、湿度から受ける影響が小さく安定した帯電性（帯電安定性）を有するマゼンタトナーが得られる理由は定かではないが、以下のように推察される。なお、下記メカニズムは推定であり、これに限定されるものではない。
【０００９】
本件発明者らが鋭意検討した結果、まず、色目がジャパンカラーのマゼンタ色（Ｌ
＊
＝４６．３、ａ
＊
＝７６．１、ｂ
＊
＝－２．９）に近づけるためのマゼンタ顔料の組み合わせとして、Ｃ．Ｉ．ピグメントレッド１２２（ＰＲ１２２）と、Ｃ．Ｉ．ピグメントレッド５７：１（ＰＲ５７：１）及び／又はＣ．Ｉ．ピグメントレッド１８５（ＰＲ１８５）とを選択した。ジャパンカラーとは、日本の印刷物の標準化に関する色見本のことである。
一方、結晶性ポリエステル樹脂を含有するトナーの帯電安定性の低下の原因は、２種以上の顔料を併用する場合、顔料の種類によってトナー中での分散性が異なるためであると考えた。
マゼンタ顔料の組み合わせのベースとなるＰＲ１２２は、Ｃ．Ｉ．ピグメントレッド２６９（ＰＲ２６９）と同様に疎水性の高い顔料であり、疎水性の高い結晶性ポリエステル樹脂を介在してトナー中に分散しやすいが、ＰＲ１２２と組み合わせて用いられるＰＲ５７：１とＰＲ１８５は比較的親水性が高いため、これらの疎水性成分と分散性に差が生じトナー中で凝集等が生じやすい。
これに対し、本発明では、エステル基濃度を高めた結晶性ポリエステル樹脂を使用することで、結晶性ポリエステル樹脂と、親水性の高いＰＲ１８５及びＰＲ５７：１との親和性を高め、これらの顔料の凝集等を抑制し、分散性を向上させることができる。その結果、トナー中の不要な親水ドメインを微細化でき、高温高湿（ＨＨ）及び低温低湿（ＬＬ）の環境下にかかわらず安定した帯電性を維持することができる。
【００１０】

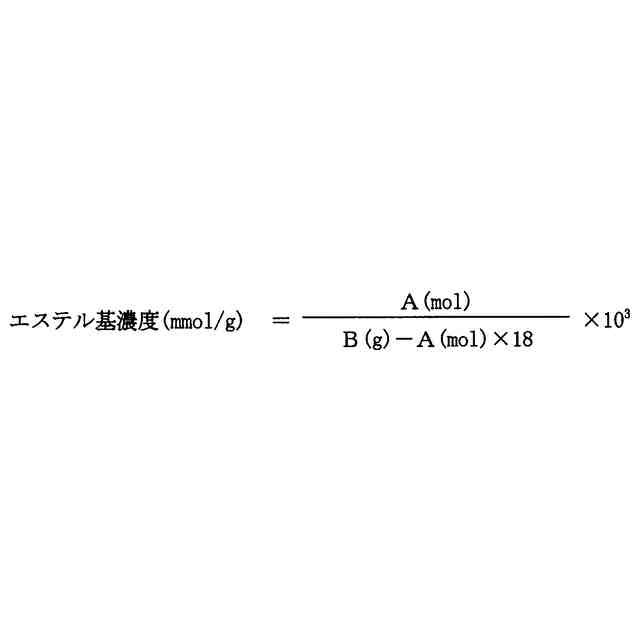

本発明において、結着樹脂は、前記のように、ＰＲ１８５及びＰＲ５７：１との親和性を高める観点から、特定のエステル基濃度を有する結晶性ポリエステル樹脂を含有する。
（【００１１】以降は省略されています）

関連特許
