公開番号2025088393
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023203072
出願日2023-11-30
発明の名称走査光学装置および画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人,個人
主分類G02B 26/10 20060101AFI20250604BHJP(光学)
要約【課題】迷光を遮りつつ、ポリゴンミラーの回転に伴う騒音の発生を抑制できる走査光学装置および画像形成装置を提供する。

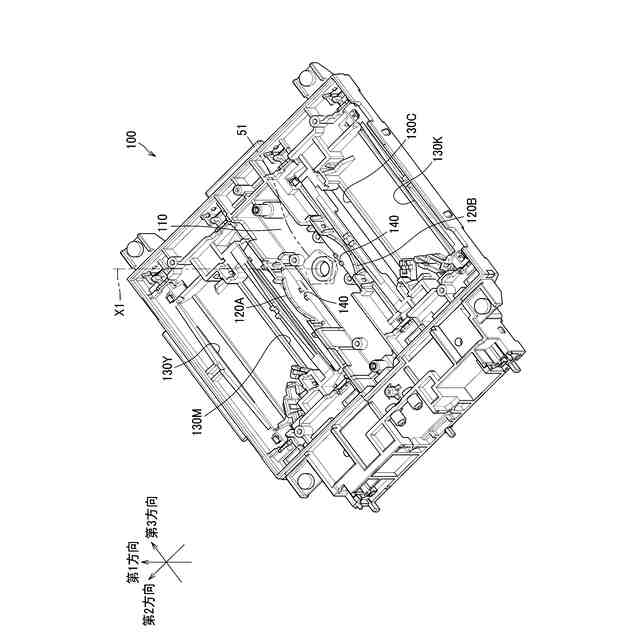

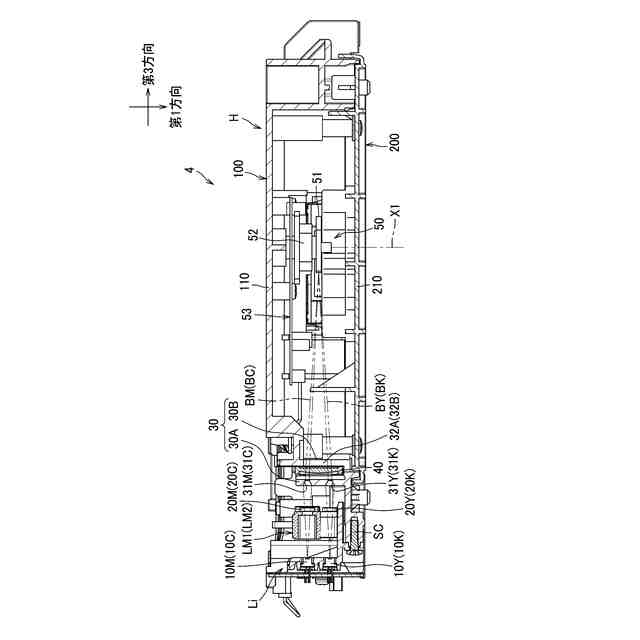

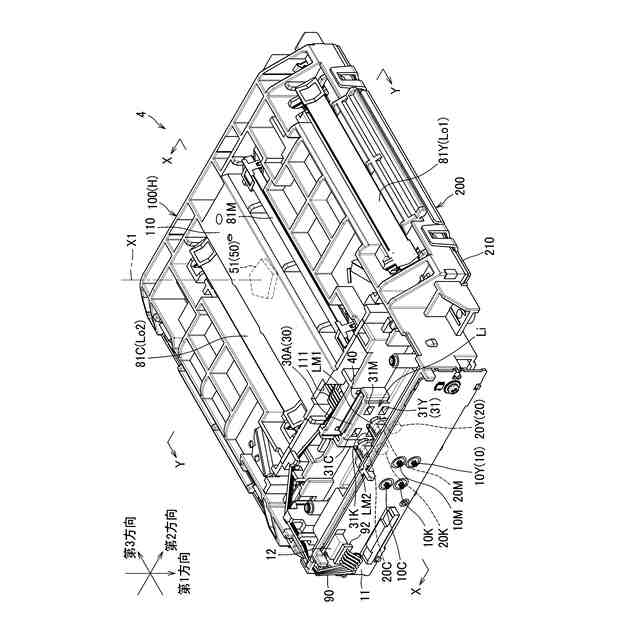

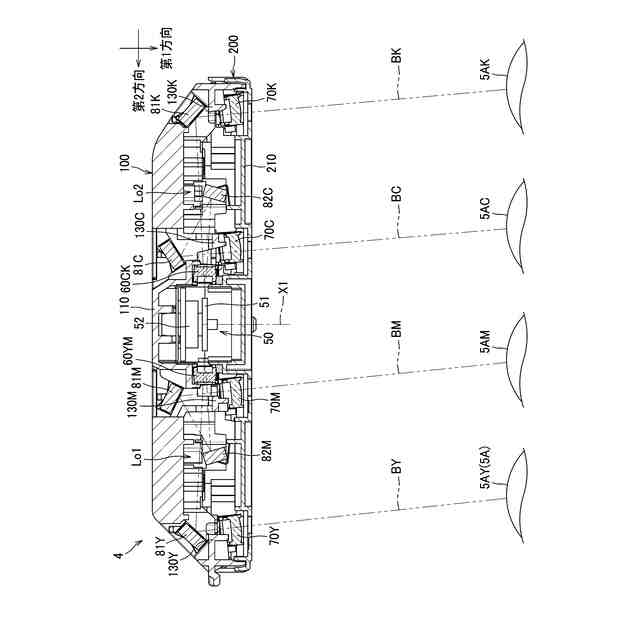

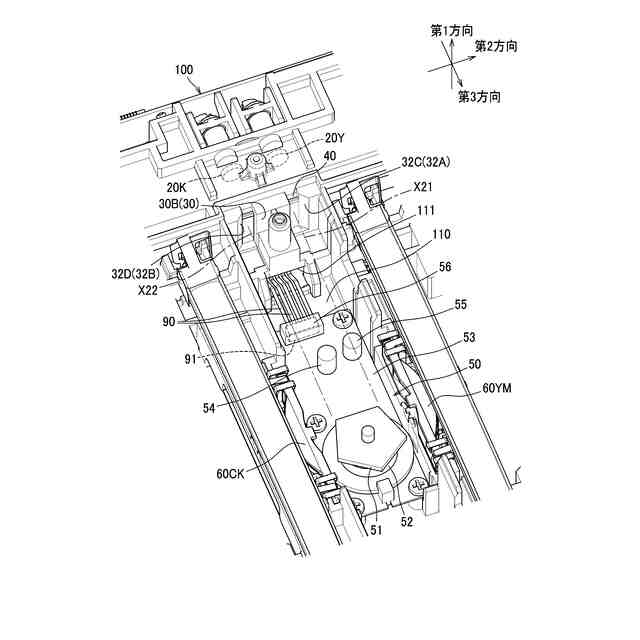

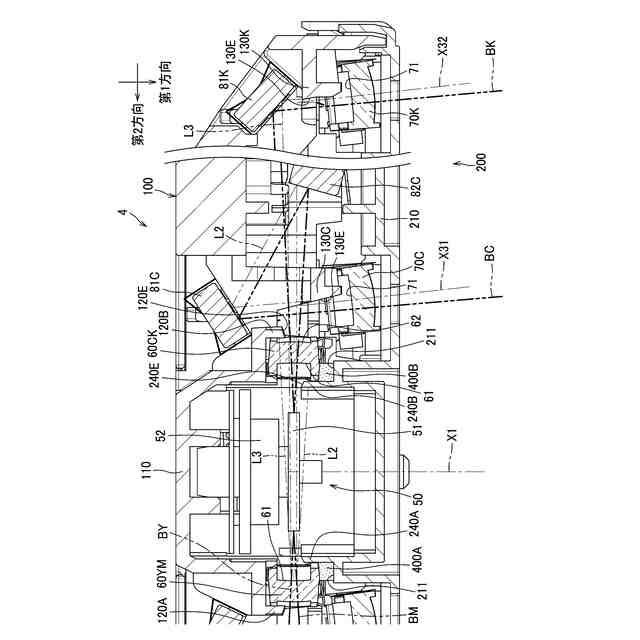

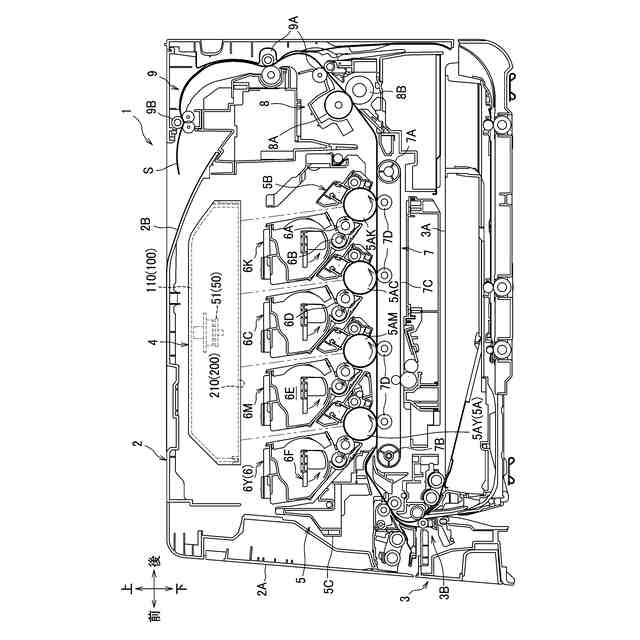

【解決手段】走査光学装置4は、ポリゴンミラー51を有する偏向器50と、走査レンズ60YMを有する走査光学系と、走査レンズ60CKを有する走査光学系と、偏向器50が設置されたフレームベース壁110を有するフレーム100と、カバーベース壁210を有するカバー200とを備える。カバー200は、カバーベース壁210からフレームベース壁110に向けて延び、ポリゴンミラー51と走査レンズ60CKとの間に位置し、第2方向から見て走査レンズ60CKの入射面61と重なる第1遮光壁240Bを有する。フレーム100は、フレームベース壁110からカバーベース壁210に向けて延び、走査レンズ60CKの出射面62側に位置し、第2方向から見て出射面62と重なる第2遮光壁120Bを有する。
【選択図】図13
特許請求の範囲【請求項１】
第１ビームを出射する第１光源装置と、
第２ビームを出射する第２光源装置と、
前記第１ビームおよび前記第２ビームを偏向する偏向器であって、第１方向に延びる回転軸線を中心に回転可能なポリゴンミラーを有する偏向器と、
前記偏向器で偏向された第１ビームを第１被走査面上に結像させる第１走査光学系であって、前記偏向器で偏向された第１ビームが入射する第１走査レンズを有する第１走査光学系と、
前記偏向器で偏向された第２ビームを第２被走査面上に結像させる第２走査光学系であって、前記第１方向に直交する第２方向において前記ポリゴンミラーを挟んで前記第１走査レンズとは反対側に位置し、前記偏向器で偏向された第２ビームが入射する第２走査レンズを有する第２走査光学系と、
前記偏向器が設置されたフレームベース壁を有するフレームと、
前記第１方向において前記フレームベース壁とは反対側から前記偏向器を覆うカバーベース壁を有するカバーと、を備え、
前記カバーは、前記カバーベース壁から前記フレームベース壁に向けて延びる第１遮光壁であって、前記ポリゴンミラーと前記第１走査レンズとの間に位置する第１遮光壁であり、前記第２方向から見て前記第１走査レンズの入射面と重なる第１遮光壁を有し、
前記フレームは、前記フレームベース壁から前記カバーベース壁に向けて延びる第２遮光壁であって、前記第１走査レンズの出射面側に位置する第２遮光壁であり、前記第２方向から見て前記第１走査レンズの出射面と重なる第２遮光壁を有することを特徴とする走査光学装置。
続きを表示（約 1,300 文字）【請求項２】
前記第１遮光壁の、前記フレームベース壁に近い端面は、前記第１方向において前記ポリゴンミラーよりも前記カバーベース壁の近くに位置し、
前記第２遮光壁の、前記カバーベース壁に近い端面は、前記第１方向において前記ポリゴンミラーよりも前記フレームベース壁の近くに位置することを特徴とする請求項１に記載の走査光学装置。
【請求項３】
前記第１遮光壁は、前記第１方向から見て、前記ポリゴンミラーの回転軸線から前記第２方向に離れるように曲がる形状を有することを特徴とする請求項１に記載の走査光学装置。
【請求項４】
前記第１遮光壁は、
前記ポリゴンミラーの回転軸線と前記第２方向に向かい合う第１部分と、
前記第１走査レンズの、前記第１方向および前記第２方向の両方に直交する第３方向の中央と前記第２方向に向かい合う第２部分と、を有し、
前記ポリゴンミラーの回転軸線から前記第１部分までの前記第２方向の距離は、前記ポリゴンミラーの回転軸線から前記第２部分までの前記第２方向の距離よりも大きいことを特徴とする請求項１に記載の走査光学装置。
【請求項５】
前記第１走査レンズは、前記第１走査レンズの前記第３方向の中央から前記ポリゴンミラー側に突出する凸部を有し、
前記フレームは、前記凸部が嵌る凹部を有することを特徴とする請求項４に記載の走査光学装置。
【請求項６】
前記第１遮光壁の、前記フレームベース壁に近い端面は、前記第２方向において前記第１走査レンズに近づくにつれて前記カバーベース壁に近づくように傾斜していることを特徴とする請求項１に記載の走査光学装置。
【請求項７】
前記第１走査レンズの出射面は、前記第１方向および前記第２方向の両方に直交する第３方向の中央が前記第２方向に突出する形状の凸面であり、
前記第２遮光壁は、前記第１方向から見て、前記第１走査レンズの出射面に沿うような形状を有することを特徴とする請求項１に記載の走査光学装置。
【請求項８】
前記第２遮光壁の、前記カバーベース壁に近い端面は、前記第２方向において前記第１走査レンズから離れるにつれて前記フレームベース壁に近づくように傾斜していることを特徴とする請求項１に記載の走査光学装置。
【請求項９】
前記第１走査光学系は、
前記第１走査レンズを通過した第１ビームを前記第１被走査面に向けて反射する反射ミラーと、
前記反射ミラーで反射した第１ビームを前記第１被走査面上に結像させる第３走査レンズと、を有し、
前記フレームは、前記第１方向および前記第２方向の両方に直交する第３方向に延びる第３遮光壁であって、前記反射ミラーと前記第３走査レンズとの間に位置する第３遮光壁であり、前記第１方向から見て前記第３走査レンズの入射面と重なる第３遮光壁を有することを特徴とする請求項１に記載の走査光学装置。
【請求項１０】
前記第３遮光壁は、前記第２方向において前記第３走査レンズの光軸を挟んで前記ポリゴンミラーとは反対側に位置することを特徴とする請求項９に記載の走査光学装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、走査光学装置および画像形成装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、走査光学装置として、ビームを偏向走査するポリゴンミラーと、ビームをドラム上で結像させる第１の結像レンズと、別のビームを別のドラム上で結像させる第２の結像レンズとを備えるものが知られている（特許文献１）。第１の結像レンズと第２の結像レンズは、ポリゴンミラーを挟んで向かい合っている。
【０００３】
この技術では、ポリゴンミラーと走査レンズとの間に、それぞれ、遮光壁が設けられている。遮光壁は、ポリゴンミラーで偏向されたビームを通過させる開口部を有する。また、遮光壁は、一方の結像レンズの入射面で反射したビーム（迷光）が、他方の結像レンズに入射しないように遮る機能を有する。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－００４０５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、従来の構成では、遮光壁は、その全体がポリゴンミラーと走査レンズとの間の狭い空間に位置していた。そのため、ポリゴンミラーから遮光壁全体までの距離が小さくなり、ポリゴンミラーが回転した際に、ポリゴンミラーのミラー面と遮光壁との間の空気が繰り返し圧縮されることにより発生する騒音が大きくなりやすかった。
そこで、迷光を遮りつつ、ポリゴンミラーの回転に伴う騒音の発生を抑制できることが望まれる。
【課題を解決するための手段】
【０００６】

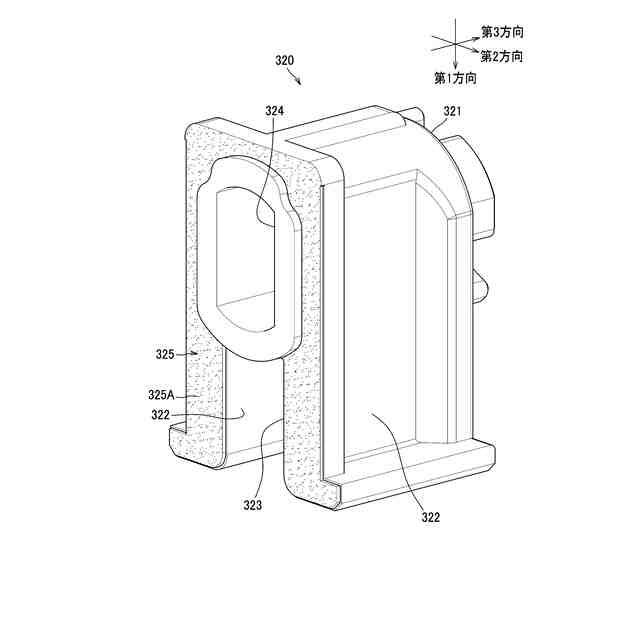

走査光学装置は、第１光源装置と、第２光源装置と、偏向器と、第１走査光学系と、第２走査光学系と、フレームと、カバーと、を備える。

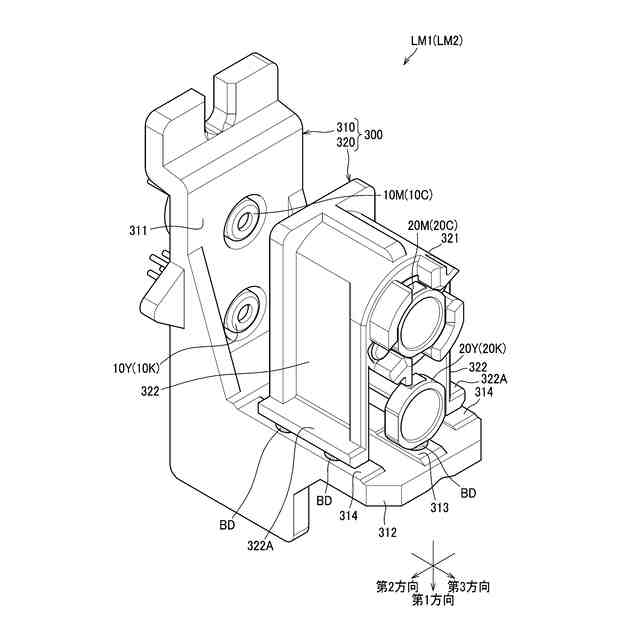

第１光源装置は、第１ビームを出射する。
第２光源装置は、第２ビームを出射する。
偏向器は、第１ビームおよび第２ビームを偏向する。偏向器は、第１方向に延びる回転軸線を中心に回転可能なポリゴンミラーを有する。
第１走査光学系は、偏向器で偏向された第１ビームを第１被走査面上に結像させる。第１走査光学系は、偏向器で偏向された第１ビームが入射する第１走査レンズを有する。
第２走査光学系は、偏向器で偏向された第２ビームを第２被走査面上に結像させる。第２走査光学系は、第１方向に直交する第２方向においてポリゴンミラーを挟んで第１走査レンズとは反対側に位置し、偏向器で偏向された第２ビームが入射する第２走査レンズを有する。
フレームは、偏向器が設置されたフレームベース壁を有する。

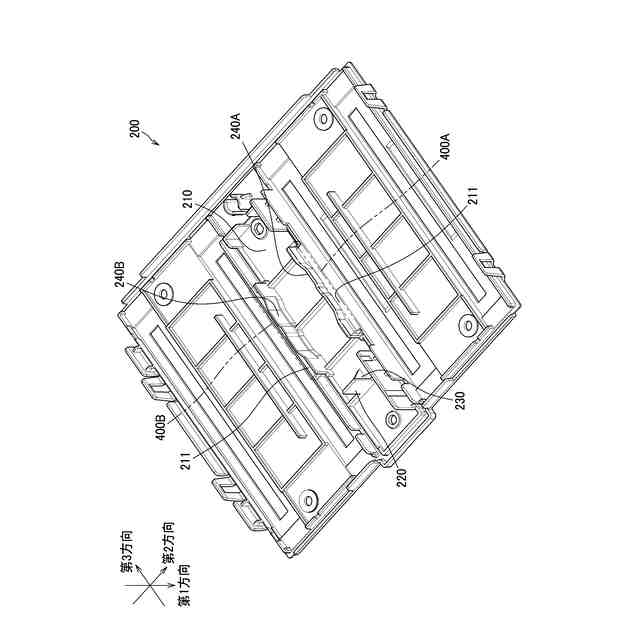

カバーは、第１方向においてフレームベース壁とは反対側から偏向器を覆うカバーベース壁を有する。
カバーは、第１遮光壁を有する。
第１遮光壁は、カバーベース壁からフレームベース壁に向けて延びる。第１遮光壁は、ポリゴンミラーと第１走査レンズとの間に位置する。第１遮光壁は、第２方向から見て第１走査レンズの入射面と重なる。
フレームは、第２遮光壁を有する。
第２遮光壁は、フレームベース壁からカバーベース壁に向けて延びる。第２遮光壁は、第１走査レンズの出射面側に位置する。第２遮光壁は、第２方向から見て第１走査レンズの出射面と重なる。
【０００７】
第１遮光壁と第２遮光壁を有することで、第１遮光壁と第２遮光壁によって第２走査レンズで反射した光（迷光）を遮ることができる。また、偏向器が設置されたフレームベース壁から延びる第２遮光壁が、第１走査レンズの出射面側に位置することで、ポリゴンミラーから第２遮光壁までの距離を確保できる。これにより、ポリゴンミラーの回転に伴う騒音の発生を抑制できる。
【０００８】
第１遮光壁の、フレームベース壁に近い端面は、第１方向においてポリゴンミラーよりもカバーベース壁の近くに位置していてもよい。
第２遮光壁の、カバーベース壁に近い端面は、第１方向においてポリゴンミラーよりもフレームベース壁の近くに位置していてもよい。
【０００９】
第１遮光壁は、第１方向から見て、ポリゴンミラーの回転軸線から第２方向に離れるように曲がる形状を有していてもよい。
【００１０】
第１遮光壁は、第１方向から見て、ポリゴンミラーの回転軸線から第２方向に離れるように曲がる形状を有することで、ポリゴンミラーから第１遮光壁までの第２方向の距離を確保できる。これにより、ポリゴンミラーの回転に伴う騒音の発生をより抑制できる。
（【００１１】以降は省略されています）
