公開番号2025087438
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023202095
出願日2023-11-29
発明の名称EMC対策システム及びEMC対策方法
出願人株式会社日立製作所
代理人青稜弁理士法人
主分類G06F 30/398 20200101AFI20250603BHJP(計算;計数)
要約【課題】
EMC対策を行った回路の不要な部品を削減する。
【解決手段】
EMC対策システムにおいて、EMC対策を行う回路の回路情報と、EMC対策の優先事項を受付ける受付部と、EMC対策を行う回路のパターンとEMC対策回路を格納したEMC設計データベースと、回路情報にEMC対策回路を適用した解析モデルを生成する解析モデル生成部と、生成された解析モデルのシミュレーションを実行するシミュレーション実行部と、シミュレーション実行部の実行結果を基にノイズが予め定められた基準を満たしているかどうかを判定するEMC対策判定部と、EMC対策が予め定められた条件を満たすとき、EMC対策の優先事項に基づいてEMC対策部品を対策済解析モデルから削除する部品削減部と、EMC対策部品が削除された対策済解析モデルの回路を出力する出力部を備えるEMC対策システム
【選択図】図5
特許請求の範囲【請求項１】
ＥＭＣ対策システムにおいて、
ＥＭＣ対策を行う回路の回路情報と、ＥＭＣ対策の優先事項を受付ける受付部と、
ＥＭＣ対策を行う回路のパターンとＥＭＣ対策回路を格納したＥＭＣ設計データベースと、
回路情報にＥＭＣ対策回路を適用した解析モデルを生成する解析モデル生成部と、
生成された解析モデルを用いてシミュレーションを実行するシミュレーション実行部と、
シミュレーション実行部の実行結果を基にノイズが予め定められた基準を満たしているかどうかを判定するＥＭＣ対策判定部と、
ＥＭＣ対策が予め定められた条件を満たすとき、ＥＭＣ対策の優先事項に基づいてＥＭＣ対策部品を対策済解析モデルから削除する部品削減部と、
ＥＭＣ対策部品が削除された対策済解析モデルの回路を出力する出力部を備えるＥＭＣ対策システム。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載のＥＭＣ対策システムにおいて、
ＥＭＣ対策回路で使用する部品の情報を格納した対策部品リストを備え、
部品削減部は優先事項に基づいて、削減可能な部品を対策部品リストから求め、優先事項の対策に効果がある部品を削除し、
シミュレーション実行部は最も優先事項に効果がある部品を削除した解析モデルのシミュレーションを行い、
ＥＭＣ対策判定部は優先事項に効果がある部品を削除した解析モデルのノイズが予め定められた基準を満たすかどうか判定するＥＭＣ対策システム。
【請求項３】
請求項２に記載のＥＭＣ対策システムにおいて、
ＥＭＣ対策判定部は優先事項の対策に効果がある部品を削除した解析モデルのノイズが予め定められた基準を満たさないと判定したとき、
部品削減部は削除された部品を解析モデルに戻すＥＭＣ対策システム。
【請求項４】
請求項１に記載のＥＭＣ対策システムにおいて、
前記ＥＭＣ対策の優先事項はＥＭＣ対策に使用する部品のコストであるＥＭＣ対策システム。
【請求項５】
請求項１に記載のＥＭＣ対策システムにおいて、
前記ＥＭＣ対策の優先順位はＥＭＣ対策に使用する部品の部品面積であるＥＭＣ対策システム。
【請求項６】
請求項１に記載のＥＭＣ対策システムにおいて、
前記ＥＭＣ対策の優先順位はＥＭＣ対策に使用する部品の部品高さであるＥＭＣ対策システム。
【請求項７】
請求項１に記載のＥＭＣ対策システムにおいて、
前記ＥＭＣ対策の優先順位はＥＭＣ対策に使用する部品の消費電力であるＥＭＣ対策システム。
【請求項８】
請求項１に記載のＥＭＣ対策システムにおいて、
部品削減部はＥＭＣ部品を削除するときＥＭＣ部品を実装するためのパッドを残すＥＭＣ対策システム。
【請求項９】
ＥＭＣ対策方法において、
受付部がＥＭＣ対策を行う回路の回路情報と、ＥＭＣ対策の優先事項を受付け、
解析モデル生成部がＥＭＣ対策を行う回路のパターンとＥＭＣ対策回路を格納したＥＭＣ設計データベースを参照し、回路情報にＥＭＣ対策回路を適用した解析モデルを生成し、
シミュレーション実行部が生成された解析モデルのシミュレーションを実行し、
ＥＭＣ対策判定部がシミュレーション実行部の実行結果を基にノイズが予め定められた基準を満たしているかどうかを判定し、
部品削減部がＥＭＣ対策が予め定められた条件を満たすとき、ＥＭＣ対策の優先事項に基づいてＥＭＣ対策部品を対策済解析モデルから削除し、
出力部がＥＭＣ対策部品が削除された対策済解析モデルの回路を出力するＥＭＣ対策方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は，ＥＭＣ対策システム及びＥＭＣ対策方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、設計対象物を特定するための特定手段と、設計に際し、ノイズの影響に対して注意すべき内容を示す設計注意事項に関するＥＭＣ関連データを記憶する第１の記憶手段と、第１の記憶手段に記憶される過去の不具合事項に関するＥＭＣ関連データの中から、特定手段によって特定された設計対象物と関係するデータを検索する第１の検索手段と、第１の検索手段によって検索されたデータを表示するための表示手段とを有するＥＭＣ設計支援システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１５５０４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１にはノイズの影響に対して注意すべき内容を示す設計注意事項に関するＥＭＣ（ＥｌｅｃｔｒｏｍａｇｎｅｔｉｃＣｏｍｐａｔｉｂｉｌｉｔｙ）関連データを検索し、表示することが開示されている。
【０００５】
検索により見つかった設計注意事項に従ってＥＭＣ対策を行うためにＥＭＣ対策用の部品を追加すればＥＭＣ対策を行うことはできるかもしれないが、対策を行おうとしている回路に必須の部品であるかどうかは保証されていない。
【０００６】
このため、当該回路のＥＭＣ対策には不必要な部品を組み込むことになる。結果として余分な回路面積の消費やコストの増加を招くという問題がある。
【課題を解決するための手段】
【０００７】
上記課題はＥＭＣ対策システムにおいて、ＥＭＣ対策を行う回路の回路情報と、ＥＭＣ対策の優先事項を受付ける受付部と、ＥＭＣ対策を行う回路のパターンとＥＭＣ対策回路を格納したＥＭＣ設計データベースと、回路情報にＥＭＣ対策回路を適用した解析モデルを生成する解析モデル生成部と、生成された解析モデルのシミュレーションを実行するシミュレーション実行部と、シミュレーション実行部の実行結果を基にノイズが予め定められた基準を満たしているかどうかを判定するＥＭＣ対策判定部と、ＥＭＣ対策が予め定められた条件を満たすとき、ＥＭＣ対策の優先事項に基づいてＥＭＣ対策部品を対策済解析モデルから削除する部品削減部と、ＥＭＣ対策部品が削除された対策済解析モデルの回路を出力する出力部を備えるＥＭＣ対策システムによって解決される。
【発明の効果】
【０００８】
本発明によりＥＭＣ対策を行った回路の生産コストを低減することが可能となる。
【図面の簡単な説明】
【０００９】

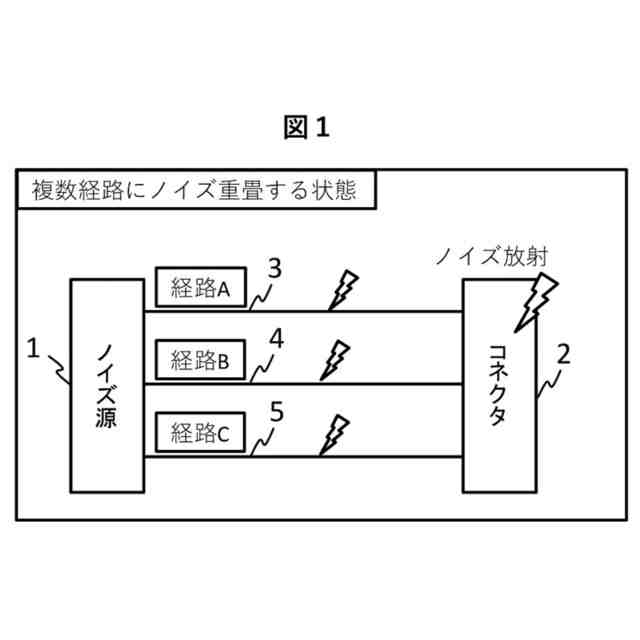

回路に発生するノイズの例。

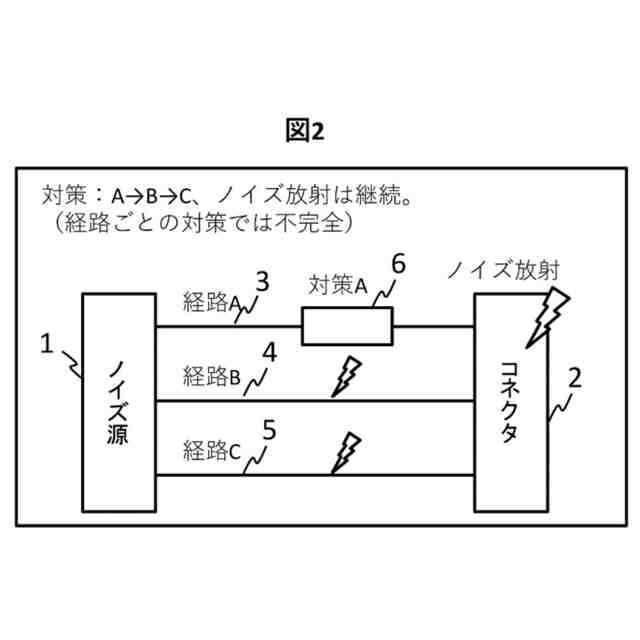

回路に発生するノイズの不完全なノイズ対策の例。

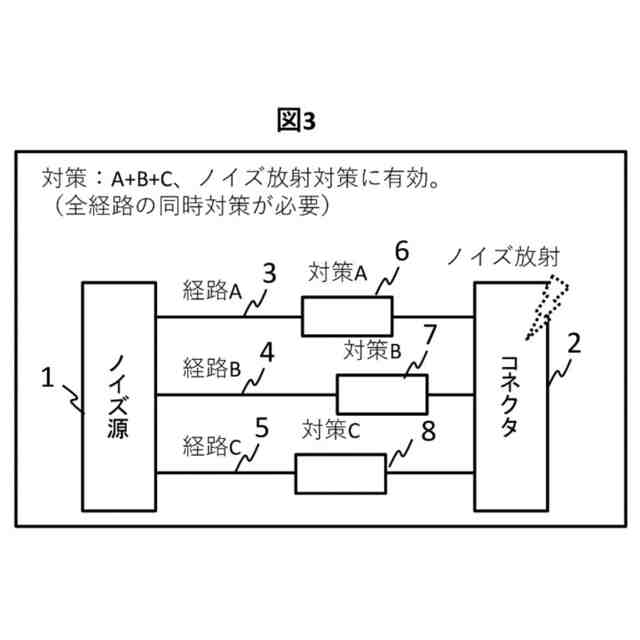

回路に発生するノイズの完全なノイズ対策の例。

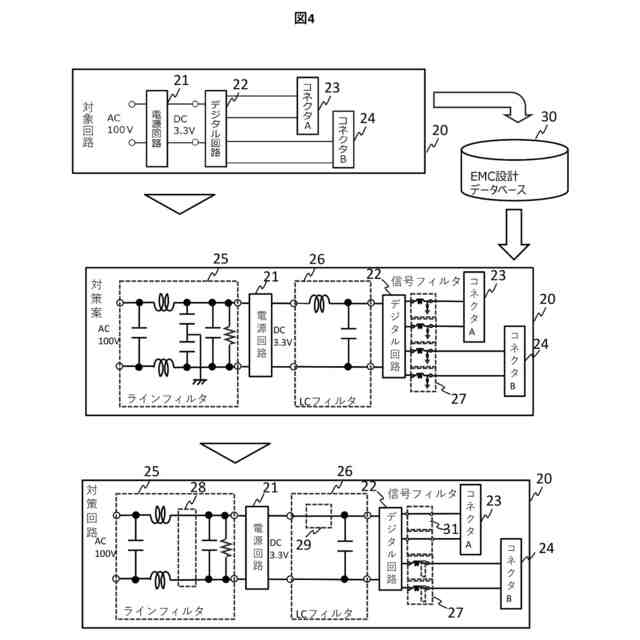

ＥＭＣ設計データベースを用いたノイズ対策の例。

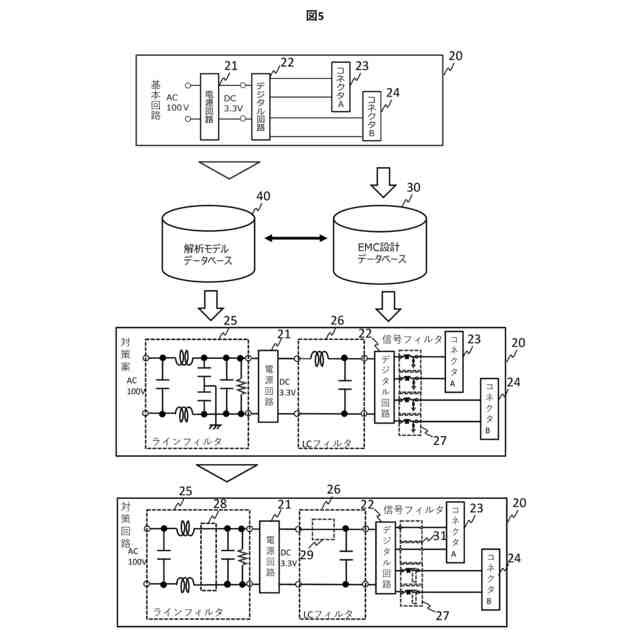

ＥＭＣ設計データベースと解析モデルデータベースを用いたノイズ対策の例。

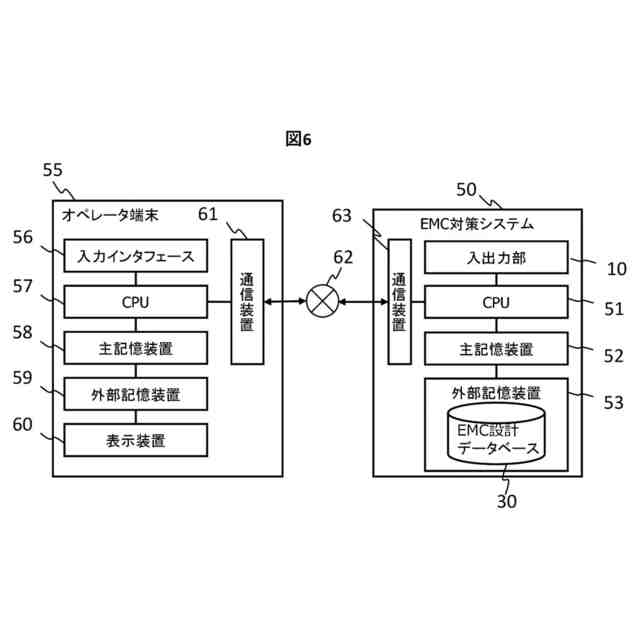

本発明の実施例におけるシステム構成図の例。

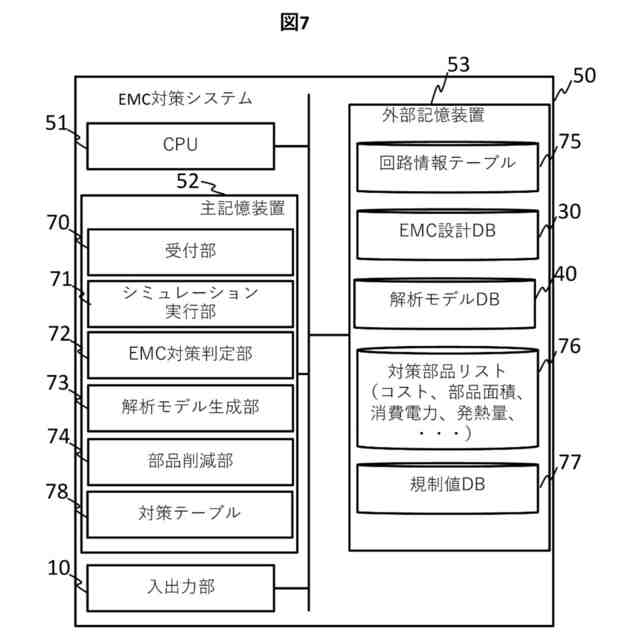

本発明の実施例におけるＥＭＣ対策システム構成図の例。
本発明の実施例における回路情報テーブルの例。

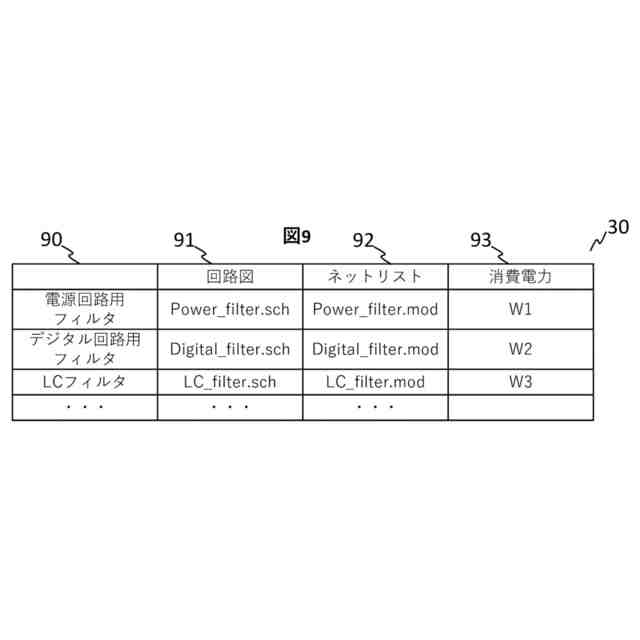

本発明の実施例におけるＥＭＣ設計データベースの例。
本発明の実施例における解析モデルデータベースの例。
本発明の実施例における対策部品リストの例。
本発明の実施例における対策テーブルの例。
ＥＭＣ対策規制値のグラフの例。
本発明の実施例における規制値データベースの例。
本発明の実施例におけるＥＭＣ対策システムの処理を示すフローチャートの例。
本発明の実施例におけるＥＭＣ対策システムの出力画面の例。
【発明を実施するための形態】
【００１０】
以下、本発明の実施例を図面を用いて説明する。なお、実施例を説明するための各図において、同一の構成要素にはなるべく同一の名称、符号を付して、その繰り返しの説明を省略する。
（【００１１】以降は省略されています）
