公開番号2025086784
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023201069
出願日2023-11-28
発明の名称電池用負極及び電池
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類H01M 4/133 20100101AFI20250602BHJP(基本的電気素子)
要約【課題】プレス工程後においても、負極における黒鉛の配向が維持された、電池用負極、及び前記負極を含む電池を提供すること。
【解決手段】アスペクト比が2～5である第1黒鉛と、アスペクト比が1～1.4である第2黒鉛と、を含み、XRD測定により決定されるピーク強度比(I₁₁₀/I₀₀₂)が0.03以上である、第1負極活物質層と、集電体と、を備える、電池用負極。
【選択図】図1
特許請求の範囲【請求項１】
アスペクト比が２～５である第１黒鉛と、アスペクト比が１～１．４である第２黒鉛と、を含み、ＸＲＤ測定により決定されるピーク強度比（Ｉ
１１０
／Ｉ
００２
）が０．０３以上である、第１負極活物質層と、
集電体と、
を備える、電池用負極。
続きを表示（約 270 文字）【請求項２】
前記第１負極活物質層において、前記第１黒鉛に対する前記第２黒鉛の質量比が３０／７０～７０／３０である、請求項１に記載の電池用負極。
【請求項３】
前記第１負極活物質層と前記集電体との間に、前記第２黒鉛を含み、かつ、前記第１黒鉛を含まない第２負極活物質層を更に備える、請求項１に記載の電池用負極。
【請求項４】
前記第１負極活物質層を最表層として有する、請求項３に記載の電池用負極。
【請求項５】
請求項１～請求項４のいずれか１項に記載の電池用負極を含む、電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池用負極及び電池に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近年、リチウムイオン電池等の二次電池は、高エネルギー密度化、低コスト化のために、電極における活物質の目付量が増加傾向にある。
【０００３】
かかる電極では、高レートにおける充放電容量が大幅に低下する。これに対し、リチウムイオン電池を高充放電容量化するため、負極において、負極活物質である黒鉛を配向させる試みが報告されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１６７８９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、上記黒鉛の配向は、負極を形成する際のプレス工程の後、維持されにくい。
【０００６】
本開示の一実施形態が解決しようとする課題は、電気的抵抗の低い電池用負極、及び前記電池用負極を含む電池を提供することである。
【課題を解決するための手段】
【０００７】
上記課題を解決するための手段には、以下の態様が含まれる。
＜１＞アスペクト比が２～５である第１黒鉛と、アスペクト比が１～１．４である第２黒鉛と、を含み、ＸＲＤ測定により決定されるピーク強度比（Ｉ
１１０
／Ｉ
００２
）が０．０３以上である、第１負極活物質層と、集電体と、を備える、電池用負極。
＜２＞前記第１負極活物質層において、前記第１黒鉛に対する前記第２黒鉛の質量比が３０／７０～７０／３０である、＜１＞に記載の電池用負極。
＜３＞前記第１負極活物質層と前記集電体との間に、前記第２黒鉛を含み、かつ、前記第１黒鉛を含まない第２負極活物質層を更に備える、＜１＞又は＜２＞に記載の電池用負極。
＜４＞前記第１負極活物質層を最表層として有する、＜１＞～＜３＞のいずれか１つに記載の電池用負極。
＜５＞＜１＞～＜４＞のいずれか１つに記載の電池用負極を含む、電池。
【発明の効果】
【０００８】
本開示によれば、電気的抵抗の低い電池用負極、及び前記電池用負極を含む電池が提供される。
【図面の簡単な説明】
【０００９】

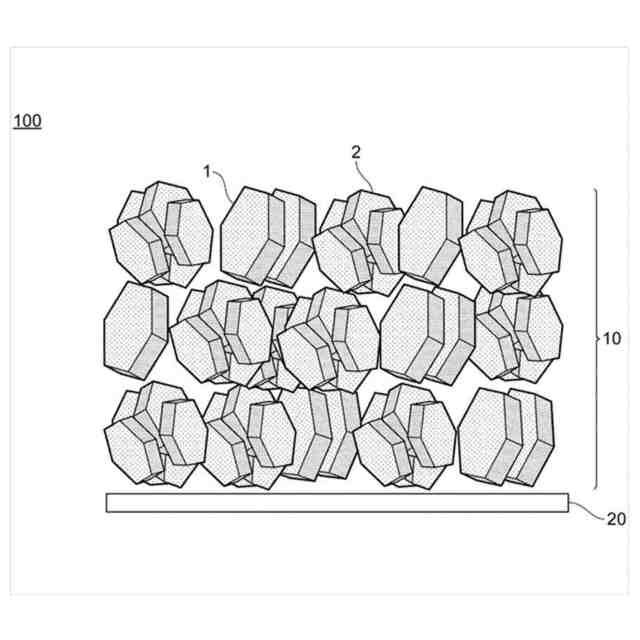

図１は、本開示の電池用負極の構造の一例を示す概略断面図である。

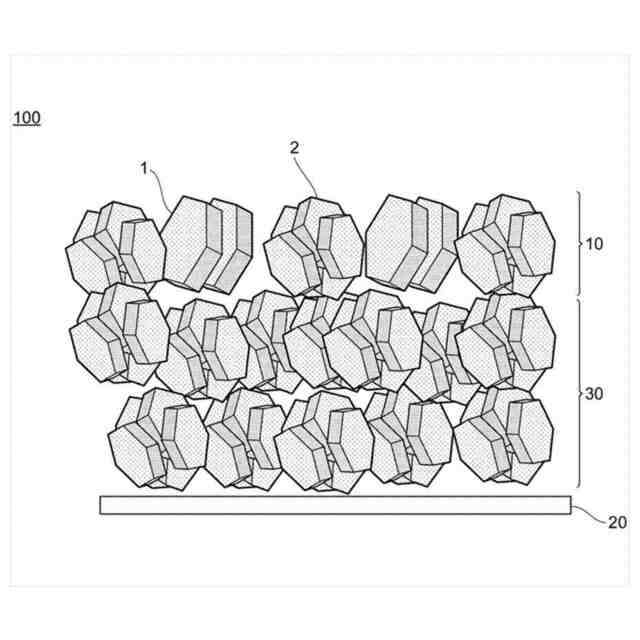

図２は、本開示の電池用負極の構造の他の一例を示す概略断面図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について説明する。説明は実施形態を例示するものであり、本開示の範囲を制限するものではない。
（【００１１】以降は省略されています）
