発明の名称建具
出願人YKK AP株式会社
代理人弁理士法人武和国際特許事務所
主分類E06B 3/46 20060101AFI20250602BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】建具の障子の縦框における気密性を確保しつつ、障子の縦框が屋内外方向に変形したときに、障子を円滑にスライドさせる。
【解決手段】建具1は、障子2の縦框6と対向する縦材7を備える。縦框6は、ガイド部品60が取り付けられるとともに第1タイト材が設けられた第1対向部40を有する。縦材7は、第2タイト材36が設けられた第2対向部50を有する。第1対向部40と第2対向部50は、屋内外方向Tにおいて互いに対向する。ガイド部品60は、第2対向部50を摺動させつつ第1対向部40と第2対向部50を屋内外方向Tに離隔させて障子2、3をガイドする摺動面部62を有し、第1タイト材よりも第2対向部50から離隔した位置に配置される。
【選択図】図4
特許請求の範囲【請求項１】
開閉方向にスライドする障子を備えた建具であって、
前記障子が全閉位置に配置された状態で、前記障子の縦框と対向する縦材を備え、
前記縦框と前記縦材の一方は、ガイド部品が取り付けられるとともに第１タイト材が設けられた第１対向部を有し、
前記縦框と前記縦材の他方は、第２タイト材が設けられた第２対向部を有し、
前記第１対向部と前記第２対向部は、屋内外方向において互いに対向し、
前記第１タイト材は、前記第１対向部から前記第２対向部に向かって突出して、前記第２対向部に当接し、
前記第２タイト材は、前記第２対向部から前記第１対向部に向かって突出して、前記第１対向部及び前記ガイド部品に当接し、
前記ガイド部品は、前記障子のスライドに伴い前記第２対向部と接触したときに、前記第２対向部を摺動させつつ前記第１対向部と前記第２対向部を屋内外方向に離隔させて前記障子をガイドする摺動面部を有し、前記第１タイト材よりも前記第２対向部から離隔した位置に配置される建具。
続きを表示（約 770 文字）【請求項２】
請求項１に記載された建具において、
前記摺動面部は、前記開閉方向における前記摺動面部の先端を含む端部に設けられて、前記開閉方向に対し、前記先端に向かって前記第２対向部から次第に離隔する方向に傾斜する傾斜部を有する建具。
【請求項３】
請求項２に記載された建具において、
前記第１対向部は、前記ガイド部品が取り付けられる取付面を有し、
前記傾斜部の先端は、前記取付面よりも前記第２対向部から離隔した位置に配置される建具。
【請求項４】
請求項２又は３に記載された建具において、
前記摺動面部における前記傾斜部を除いた部分は、前記第１対向部の最も前記第２対向部側に位置する部分と前記第１タイト材の最も前記第２対向部側に位置する部分の間で、前記第１タイト材の最も前記第２対向部側に位置する部分よりも前記第２対向部から離隔した位置に配置される建具。
【請求項５】
請求項１ないし３のいずれかに記載された建具において、
前記摺動面部は、保護シートにより覆われて保護された建具。
【請求項６】
請求項１ないし３のいずれかに記載された建具において、
前記第１対向部は、クレセント錠を有し、
前記第２対向部は、前記クレセント錠を受けるクレセント受けを有し、
前記障子のスライドに伴い、前記クレセント受けが前記摺動面部に接触して前記摺動面部を摺動する建具。
【請求項７】
請求項１ないし３のいずれかに記載された建具において、
前記第１対向部は、前記ガイド部品を保持する保持溝部を有し、
前記ガイド部品は、前記保持溝部に係止されて前記保持溝部に保持される係止部を有する建具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、開閉方向にスライドする障子を備えた建具に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
建具である引き違い窓では、施錠装置であるクレセントが一対の障子の縦框である召合せ框に設けられて、障子を閉めた状態で、クレセントにより障子が施錠される。また、クレセントのクレセント錠は、内障子の内召合せ框に設けられ、クレセントのクレセント受けは、外障子の外召合せ框に設けられる。ところが、障子の屋内外の温度差によっては、召合せ框が屋内外方向に反るように変形して、クレセント受けが内障子の召合せ框に接触することがある。その結果、障子のスライドが妨げられて、障子の開閉に支障が生じ、クレセントによる障子の施錠が行えないこともある。特に、高断熱性能の障子では、障子の屋内外の温度差が大きくなることで、召合せ框の屋内外方向の変形が大きくなり、クレセント受けが内障子の召合せ框に接触し易くなる。これに対し、従来、衝突回避部材を内召合せ框に取り付けた複合サッシが知られている（特許文献１参照）。
【０００３】
特許文献１に記載された従来の複合サッシでは、障子を閉める際に、衝突回避部材の凸条の先端が外召合せ框の屋内側面に接触して、外召合せ框と内召合せ框の距離を保ち、内召合せ框のタイト材が外召合せ框に衝突して破損するのを防止する。しかしながら、従来の複合サッシでは、タイト材の外召合せ框への衝突を防止するため、衝突回避部材により、外召合せ框の屋内側面と内召合せ框の屋外側面との最小距離がタイト材の突出長さよりも小さくならないように制限する必要がある。そのため、衝突回避部材の凸条の突出長さは、タイト材の突出長さと同じ長さ、又は、タイト材の突出長さよりも長くなる。これに伴い、衝突回避部材の凸条の先端が外召合せ框の屋内側面に接触した際に、タイト材が外召合せ框の屋内側面に接触せずに、障子の外召合せ框と内召合せ框における気密性が発揮されない虞がある。
【先行技術文献】
【特許文献】
【０００４】
特許第３１７９７２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、前記従来の問題に鑑みなされたもので、その目的は、建具の障子の縦框における気密性を確保しつつ、障子の縦框が屋内外方向に変形したときに、障子を円滑にスライドさせることである。
【課題を解決するための手段】
【０００６】
本発明は、
開閉方向にスライドする障子を備えた建具であって、
前記障子が全閉位置に配置された状態で、前記障子の縦框と対向する縦材を備え、
前記縦框と前記縦材の一方は、ガイド部品が取り付けられるとともに第１タイト材が設けられた第１対向部を有し、
前記縦框と前記縦材の他方は、第２タイト材が設けられた第２対向部を有し、
前記第１対向部と前記第２対向部は、屋内外方向において互いに対向し、
前記第１タイト材は、前記第１対向部から前記第２対向部に向かって突出して、前記第２対向部に当接し、
前記第２タイト材は、前記第２対向部から前記第１対向部に向かって突出して、前記第１対向部及び前記ガイド部品に当接し、
前記ガイド部品は、前記障子のスライドに伴い前記第２対向部と接触したときに、前記第２対向部を摺動させつつ前記第１対向部と前記第２対向部を屋内外方向に離隔させて前記障子をガイドする摺動面部を有し、前記第１タイト材よりも前記第２対向部から離隔した位置に配置される建具である。
【発明の効果】
【０００７】
本発明によれば、建具の障子の縦框における気密性を確保しつつ、障子の縦框が屋内外方向に変形したときに、障子を円滑にスライドさせることができる。
【図面の簡単な説明】
【０００８】

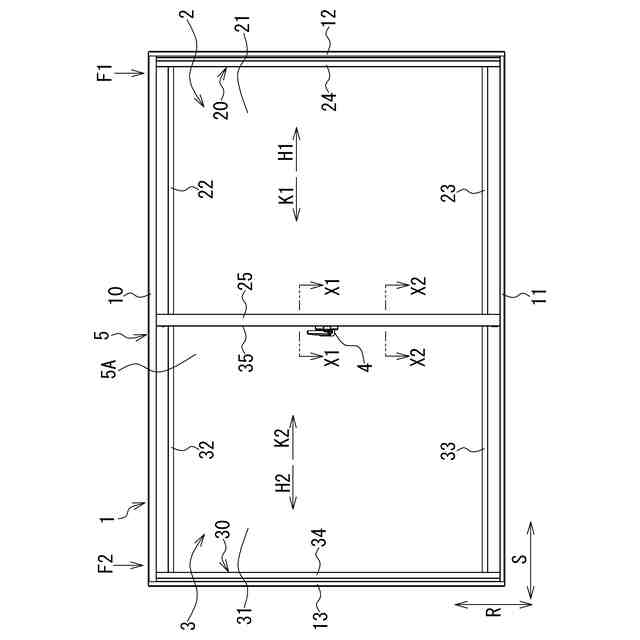

本実施形態の建具を示す正面図である。

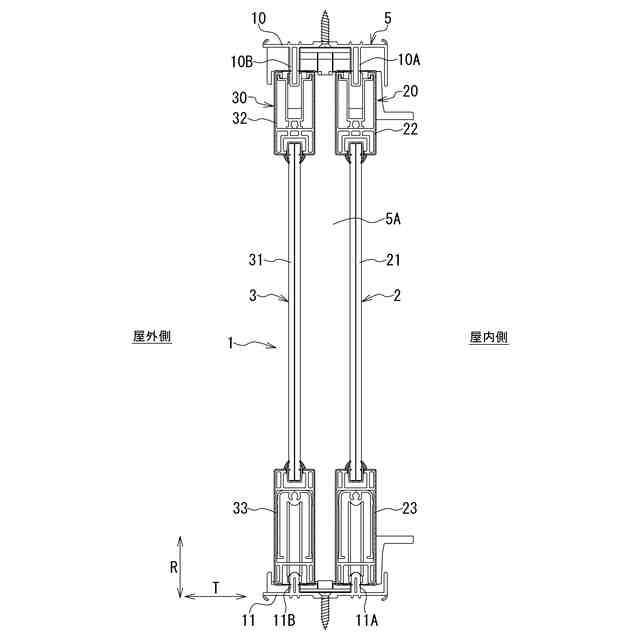

本実施形態の建具を示す縦断面図である。

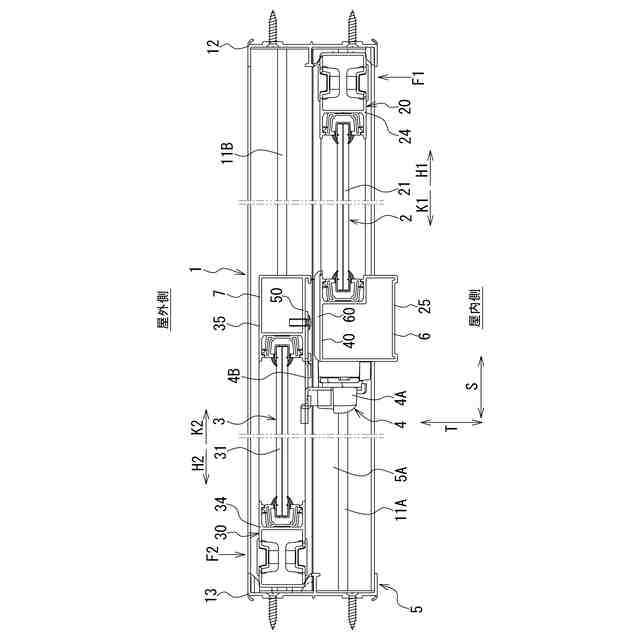

本実施形態の建具を示す横断面図である。

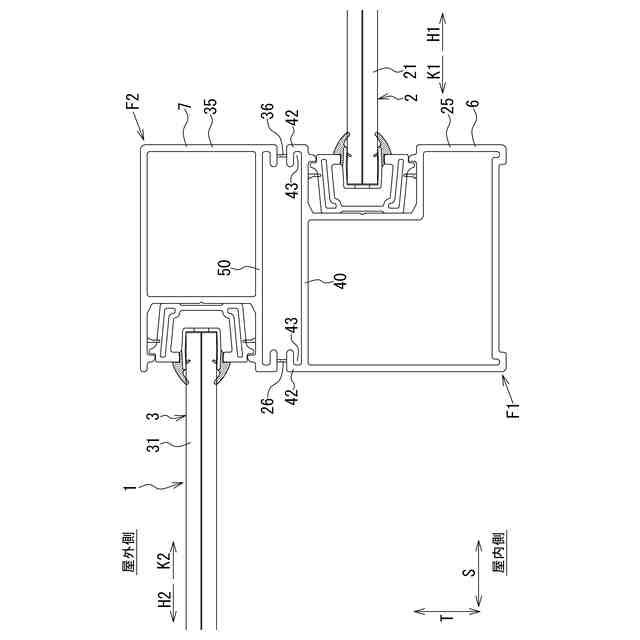

本実施形態の全閉位置に配置された障子の召合せ框を示す横断面図である。

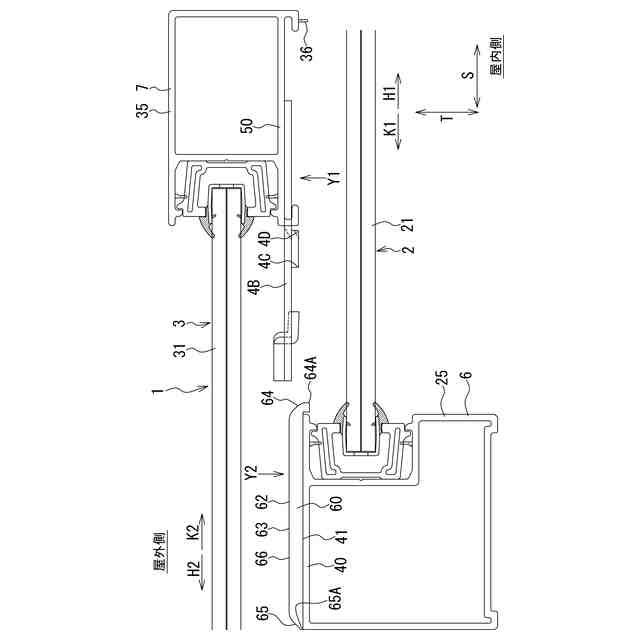

本実施形態の全閉位置に向かってスライドする障子の召合せ框を示す横断面図である。

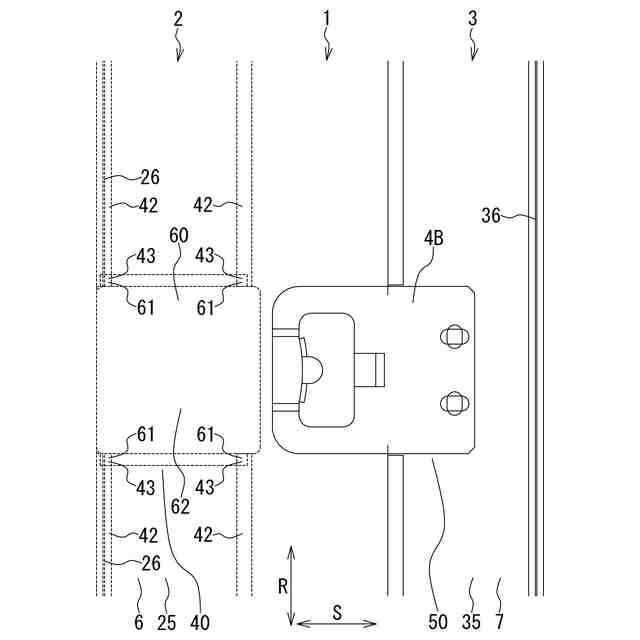

図５の矢印Ｙ１方向からみた第２障子の召合せ框と図５の矢印Ｙ２方向からみた第１障子の召合せ框を示す図である。

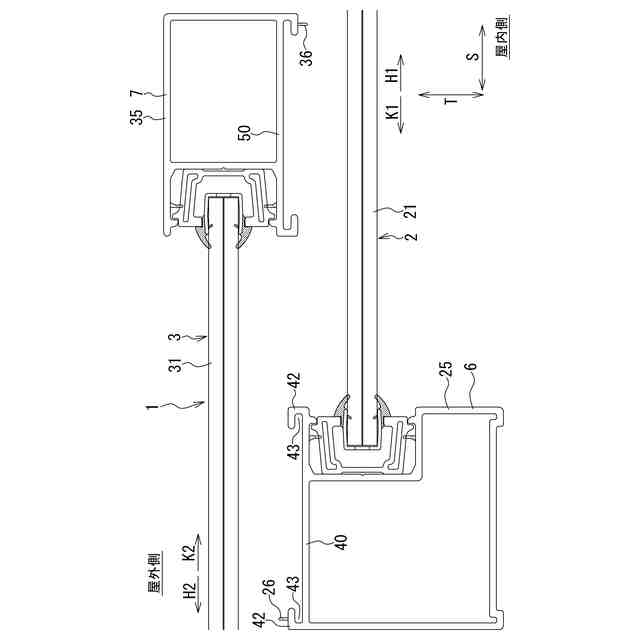

本実施形態の全閉位置に向かってスライドする障子の召合せ框を示す横断面図である。

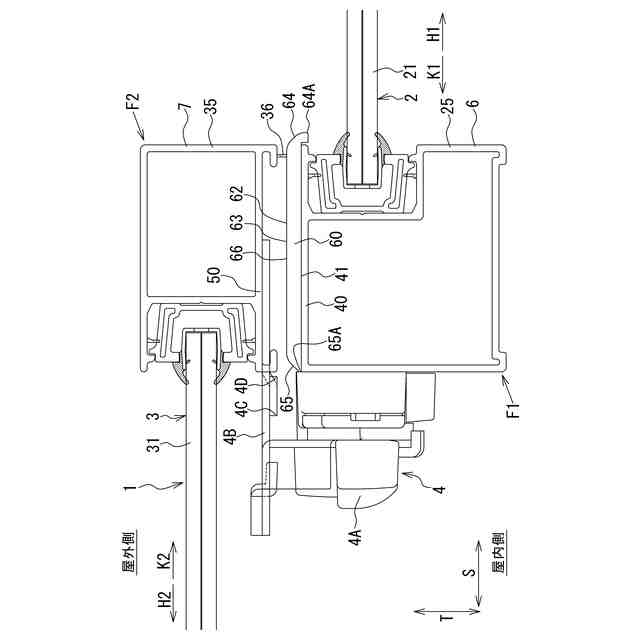

本実施形態の全閉位置に配置された障子の召合せ框を示す横断面図である。

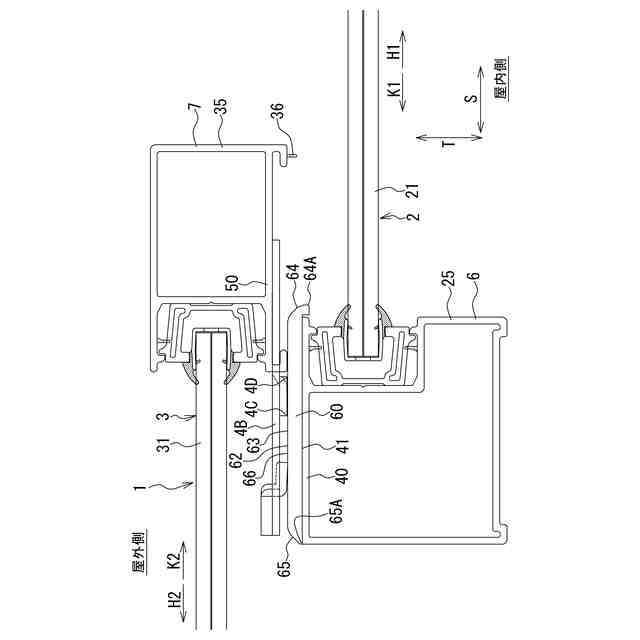

本実施形態の全閉位置に向かってスライドする障子の召合せ框を示す横断面図である。
【発明を実施するための形態】
【０００９】
本発明の建具の一実施形態について、図面を参照して説明する。
本実施形態の建具は、開閉方向にスライドする少なくとも１つの障子を備えた建具であり、建物の開口部に設置される。また、建具は、建物の屋内（室内）と屋外（室外）の間に設置されて、障子により、建物の開口部を閉鎖する。以下では、建具が引き違い窓である場合を例にとり、本実施形態の建具について説明する。
【００１０】
図１は、本実施形態の建具１を示す正面図であり、建物に設置された建具１を屋内側からみて示している。図２は、本実施形態の建具１を示す縦断面図であり、図３は、本実施形態の建具１を示す横断面図である。
図示のように、建具１は、引き違い障子である開閉可能な２つの障子２、３（第１障子２、第２障子３）と、障子２、３に取り付けられた施錠装置４と、障子２、３を囲む枠体５を備えている。障子２、３により、枠体５の開口部５Ａが開閉される。
