公開番号2025085403
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023199260
出願日2023-11-24
発明の名称液化アンモニアタンク、液化アンモニアタンクの内槽の製造方法、及び、液化アンモニアタンクの内槽の設計方法
出願人日本製鉄株式会社
代理人個人,個人,個人,個人,個人
主分類B65D 88/06 20060101AFI20250529BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】優れたアレスト特性を実現することが可能な、液化アンモニアタンク並びに液化アンモニアタンクの内槽の製造方法及び設計方法を提供する。
【解決手段】外槽と、外槽の内側に配設された内槽と、を有する液化アンモニアタンクであって、内槽は、底部と、側壁部と、屋根部と、を有し、内槽の側壁部は、複数の鋼材が溶接部を介して連結されて構成されており、鋼材の短手方向が内槽の高さ方向に合わせて配置されており、鋼材の短手方向の長さは500mm以上であり、鋼材の短手方向に伸びる第一の短手方向溶接部と、短手方向において隣り合う、他の鋼材の短手方向に伸びる第二の短手方向溶接部とは、鋼材の長手方向における位置が相違しており、第一の短手方向溶接部と第二の短手方向溶接部との間の、鋼材の長手方向の距離は300mm以上であり、鋼材の-35℃におけるKca値が、6000N/mm^3/2以上である。
【選択図】図2
特許請求の範囲【請求項１】

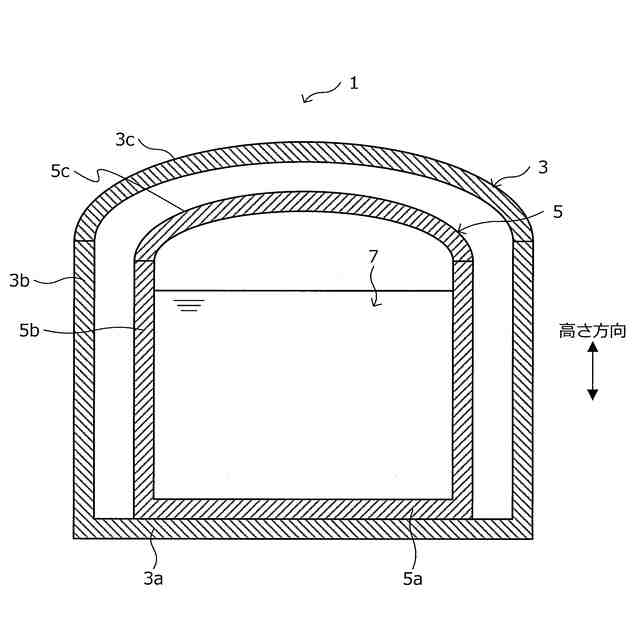

外槽と、前記外槽の内側に配設された内槽と、を有する液化アンモニアタンクであって、
前記内槽は、底部と、側壁部と、屋根部と、を有し、

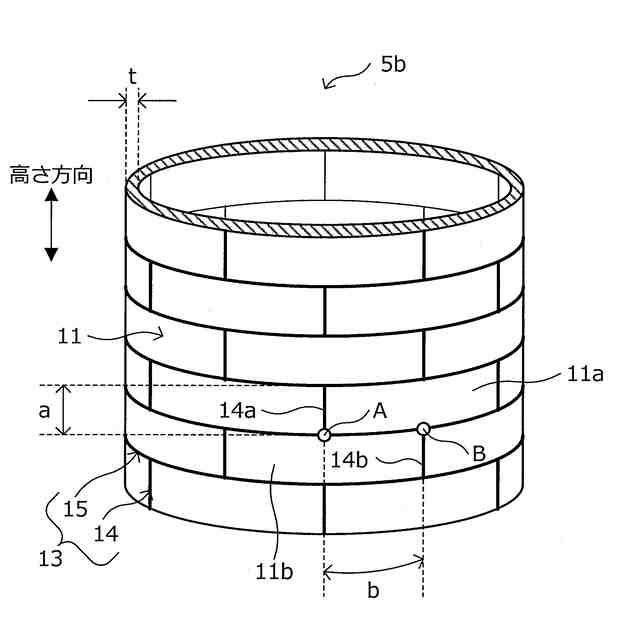

前記内槽の側壁部は、複数の鋼材が溶接部を介して連結されて構成されており、
前記鋼材の短手方向は前記内槽の高さ方向に合わせて配置されており、
前記鋼材の短手方向の長さは５００ｍｍ以上であり、
前記鋼材の短手方向に伸びる第一の短手方向溶接部と、前記短手方向において隣り合う他の鋼材の短手方向に伸びる第二の短手方向溶接部との、前記鋼材の長手方向における位置が相違しており、
前記鋼材の長手方向における、前記第一の短手方向溶接部と前記第二の短手方向溶接部との距離は３００ｍｍ以上であり、
前記鋼材の－３５℃におけるＫｃａ値は６０００Ｎ／ｍｍ
３／２
以上である、液化アンモニアタンク。
続きを表示（約 1,600 文字）【請求項２】
前記鋼材及び前記溶接部は、以下の式（１）を満足する、請求項１に記載の液化アンモニアタンク。
TIFF
2025085403000008.tif
31
134
ここで、上記式（１）において、
σ
ｄ
：鋼材の設計応力
σ
ｙ
：鋼材の降伏応力
ｖＥ
ＷＭ
：溶接金属のシャルピー吸収エネルギー
ｖＥ
ＦＬ
：フュージョンラインのシャルピー吸収エネルギー
ｖＥ
ＨＡＺ
：鋼材の熱影響部のシャルピー吸収エネルギー
ｖＥ
ＢＭ
：鋼材の母材部のシャルピー吸収エネルギー
であり、ｍｉｎ（ｖＥ
ＷＭ
，ｖＥ
ＦＬ
，ｖＥ
ＨＡＺ
）との表記は、ｖＥ
ＷＭ
、ｖＥ
ＦＬ
、ｖＥ
ＨＡＺ
の３つの値のうち、最も小さい値を選択することを意味する。
【請求項３】
前記鋼材の厚さは６０ｍｍ以下である、請求項１に記載の液化アンモニアタンク。
【請求項４】
前記鋼材の長手方向の長さは５５００ｍｍ以下である、請求項１に記載の液化アンモニアタンク。
【請求項５】
前記鋼材のＮｉ含有量は２．０質量％以下であり、
前記溶接部を構成する溶接金属のＮｉ含有量は６．０質量％未満である、請求項１に記載の液化アンモニアタンク。
【請求項６】
前記鋼材の母材部のビッカース硬さが２４０以下であり、かつ、前記鋼材の熱影響部のビッカース硬さが３００以下である、請求項１に記載の液化アンモニアタンク。
【請求項７】
外槽と、前記外槽の内側に配設され、底部と、側壁部と、屋根部とを有する内槽と、を有する液化アンモニアタンクにおける、前記内槽の製造方法であって、
－３５℃におけるＫｃａ値が６０００Ｎ／ｍｍ
３／２
以上である鋼材を選定する工程と、
複数の前記鋼材を互いに溶接して前記内槽の前記側壁部を形成する工程と、を有し、
前記鋼材の短手方向の長さを５００ｍｍ以上とし、
前記鋼材の短手方向を前記内槽の高さ方向に合わせ、前記内槽の高さ方向で隣り合う、一方の前記鋼材の短手方向に伸びる溶接部と他方の前記鋼材の短手方向に伸びる溶接部との、前記内槽の周方向における位置が相違するように配置し、かつ、
前記内槽の周方向における、一方の前記鋼材の短手方向に伸びる溶接部の位置と、他方の前記鋼材の短手方向に伸びる溶接部の位置と、の距離を３００ｍｍ以上とする、液化アンモニアタンクの内槽の製造方法。
【請求項８】
外槽と、前記外槽の内側に配設され、底部と、側壁部と、屋根部とを有する内槽と、を有する液化アンモニアタンクの前記内槽の設計方法であって、
複数の鋼材を互いに溶接して、前記内槽の前記側壁部を形成する工程を設定し、
前記鋼材の－３５℃におけるＫｃａ値を６０００Ｎ／ｍｍ
３／２
以上に設定し、前記鋼材の短手方向の長さを５００ｍｍ以上に設定し、
前記鋼材の短手方向を前記内槽の高さ方向に合わせ、前記内槽の高さ方向で隣り合う、一方の前記鋼材の短手方向に伸びる溶接部と他方の前記鋼材の短手方向に伸びる溶接部との、前記内槽の周方向における位置が相違するように配置し、かつ、
前記内槽の周方向における、一方の前記鋼材の短手方向に伸びる溶接部の位置と、他方の前記鋼材の短手方向に伸びる溶接部の位置と、の距離を３００ｍｍ以上に設定する、液化アンモニアタンクの内槽の設計方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液化アンモニアタンク、液化アンモニアタンクの内槽の製造方法、及び、液化アンモニアタンクの内槽の設計方法に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
近年、アンモニアは、二酸化炭素を発生しない燃料としてだけでなく、次世代エネルギーの選択肢の一つである水素を運ぶ手段（水素キャリア）としても、注目されている。アンモニアは、低温で液体となり、液化アンモニアとして運搬され、所定の貯蔵タンクに収容されることが想定される。
【０００３】
ところで、従来、Ｎｉ含有量が２．３～３．５％である鋼材をＮｉ含有量が６～１２％である溶接材料を用いて溶接してなる液化石油ガスを貯蔵するタンクが提案されている（例えば、以下の特許文献１を参照。）。特許文献１では、低温タンクの安全性に関する新しい考え方として、亀裂伝播停止性能（アレスト性能）が検討されている。
【先行技術文献】
【特許文献】
【０００４】
特開昭６０－２１５１９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示されているような従来の液化ガスタンクにはＮｉを含有する鋼材及び溶接材料が使用される場合が多い。しかしながら、液化アンモニアを貯蔵する場合には、アンモニアによる応力腐食割れ（ＳｔｒｅｓｓＣｏｒｒｏｓｉｏｎＣｒａｃｋｉｎｇ：ＳＣＣ）が懸念されるため、Ｎｉ含有量が多い鋼材及び溶接材料を、特別な配慮なしに用いることができない。
【０００６】
そこで、本発明は、上記問題に鑑みてなされたものであり、本発明の目的とするところは、優れたアレスト特性を実現することが可能な、液化アンモニアタンク、液化アンモニアタンクの内槽の製造方法、及び、液化アンモニアタンクの内槽の設計方法を提供することにある。
【課題を解決するための手段】
【０００７】
本発明者らは、上記課題を解決するために鋭意検討を行った結果、液化アンモニアタンクを実現するためには、従来の液化ガスタンクでは着目されなかった、ロングクラックアレストに着目する必要があることを知見した。その上で、本発明者らは、このような知見に基づき更なる検討を行った結果、以下で説明する本発明を完成するに至った。
本発明の要旨は、以下の通りである。
【０００８】
［１］外槽と、前記外槽の内側に配設された内槽と、を有する液化アンモニアタンクであって、前記内槽は、底部と、側壁部と、屋根部と、を有し、前記内槽の側壁部は、複数の鋼材が溶接部を介して連結されて構成されており、前記鋼材の短手方向は前記内槽の高さ方向に合わせて配置されており、前記鋼材の短手方向の長さは５００ｍｍ以上であり、前記鋼材の短手方向に伸びる第一の短手方向溶接部と、前記短手方向において隣り合う他の鋼材の短手方向に伸びる第二の短手方向溶接部との、前記鋼材の長手方向における位置が相違しており、前記鋼材の長手方向における、前記第一の短手方向溶接部と前記第二の短手方向溶接部との距離は３００ｍｍ以上であり、前記鋼材の－３５℃におけるＫｃａ値は６０００Ｎ／ｍｍ
３／２
以上である、液化アンモニアタンク。
［２］前記鋼材及び前記溶接部は、以下の式（１）を満足する、［１］に記載の液化アンモニアタンク。
ここで、以下の式（１）において、
σ
ｄ
：鋼材の設計応力
σ
ｙ
：鋼材の降伏応力
ｖＥ
ＷＭ
：溶接金属のシャルピー吸収エネルギー
ｖＥ
ＦＬ
：フュージョンラインのシャルピー吸収エネルギー
ｖＥ
ＨＡＺ
：鋼材の熱影響部のシャルピー吸収エネルギー
ｖＥ
ＢＭ
：鋼材の母材部のシャルピー吸収エネルギー
であり、ｍｉｎ（ｖＥ
ＷＭ
，ｖＥ
ＦＬ
，ｖＥ
ＨＡＺ
）との表記は、ｖＥ
ＷＭ
、ｖＥ
ＦＬ
、ｖＥ
ＨＡＺ
の３つの値のうち、最も小さい値を選択することを意味する。
［３］前記鋼材の厚さは６０ｍｍ以下である、［１］に記載の液化アンモニアタンク。
［４］前記鋼材の長手方向の長さは５５００ｍｍ以下である、［１］に記載の液化アンモニアタンク。
［５］前記鋼材のＮｉ含有量は２．０質量％以下であり、前記溶接部を構成する溶接金属のＮｉ含有量は６．０質量％未満である、［１］に記載の液化アンモニアタンク。
［６］前記鋼材の母材部のビッカース硬さが２４０以下であり、かつ、前記鋼材の熱影響部のビッカース硬さが３００以下である、［１］に記載の液化アンモニアタンク。
［７］外槽と、前記外槽の内側に配設され、底部と、側壁部と、屋根部とを有する内槽と、を有する液化アンモニアタンクにおける、前記内槽の製造方法であって、－３５℃におけるＫｃａ値が６０００Ｎ／ｍｍ
３／２
以上である鋼材を選定する工程と、複数の前記鋼材を互いに溶接して前記内槽の前記側壁部を形成する工程と、を有し、前記鋼材の短手方向の長さを５００ｍｍ以上とし、前記鋼材の短手方向を前記内槽の高さ方向に合わせ、前記内槽の高さ方向で隣り合う、一方の前記鋼材の短手方向に伸びる溶接部と他方の前記鋼材の短手方向に伸びる溶接部との、前記内槽の周方向における位置が相違するように配置し、かつ、前記内槽の周方向における、一方の前記鋼材の短手方向に伸びる溶接部の位置と、他方の前記鋼材の短手方向に伸びる溶接部の位置と、の距離を３００ｍｍ以上とする、液化アンモニアタンクの内槽の製造方法。
［８］外槽と、前記外槽の内側に配設され、底部と、側壁部と、屋根部とを有する内槽と、を有する液化アンモニアタンクの前記内槽の設計方法であって、複数の鋼材を互いに溶接して、前記内槽の前記側壁部を形成する工程を設定し、前記鋼材の－３５℃におけるＫｃａ値を６０００Ｎ／ｍｍ
３／２
以上に設定し、前記鋼材の短手方向の長さを５００ｍｍ以上に設定し、前記鋼材の短手方向を前記内槽の高さ方向に合わせ、前記内槽の高さ方向で隣り合う、一方の前記鋼材の短手方向に伸びる溶接部と他方の前記鋼材の短手方向に伸びる溶接部との、前記内槽の周方向における位置が相違するように配置し、かつ、前記内槽の周方向における、一方の前記鋼材の短手方向に伸びる溶接部の位置と、他方の前記鋼材の短手方向に伸びる溶接部の位置と、の距離を３００ｍｍ以上に設定する、液化アンモニアタンクの内槽の設計方法。
【０００９】
TIFF
2025085403000002.tif
31
134
【発明の効果】
【００１０】
本発明の一態様によれば、液化アンモニアタンクにおいて、より優れたアレスト特性を実現することが可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
