公開番号2025084995
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2025035135,2023093637
出願日2025-03-06,2017-09-08
発明の名称送風装置
出願人株式会社セフト研究所
代理人個人,個人
主分類F04D 29/62 20060101AFI20250527BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】空調衣服等に取り付けて用いた際に冷却効率を改善することができる送風装置を提供する。

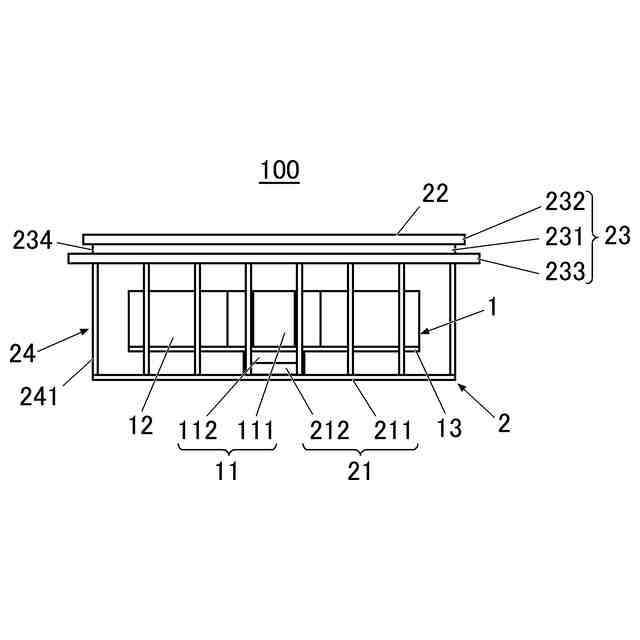

【解決手段】シート状部材200に取り付けられる送風装置100であって、ファン本体1と、ファン本体1を収納するケース体2とを備え、ケース体2は、送風装置100に空気を取り込むための吸気部22と、送風装置100から空気を排出するための排気部24と、ファン本体1の回転軸と略垂直な方向側の面の吸気部22側の端部付近に備えられ、ケース体2をシート状部材200に取り付けるための取付部23と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
シート状部材に取り付けられる送風装置であって、
ファン本体と、前記ファン本体を収納するケース体とを備え、
前記ケース体は、
前記送風装置に空気を取り込むための吸気部と、
前記送風装置から空気を排出するための排気部と、
前記ファン本体の回転軸と略垂直な方向側の面の前記吸気部側の端部付近に備えられ、前記ケース体を前記シート状部材に取り付けるための取付部と、
を有することを特徴とする送風装置。
続きを表示（約 1,300 文字）【請求項２】

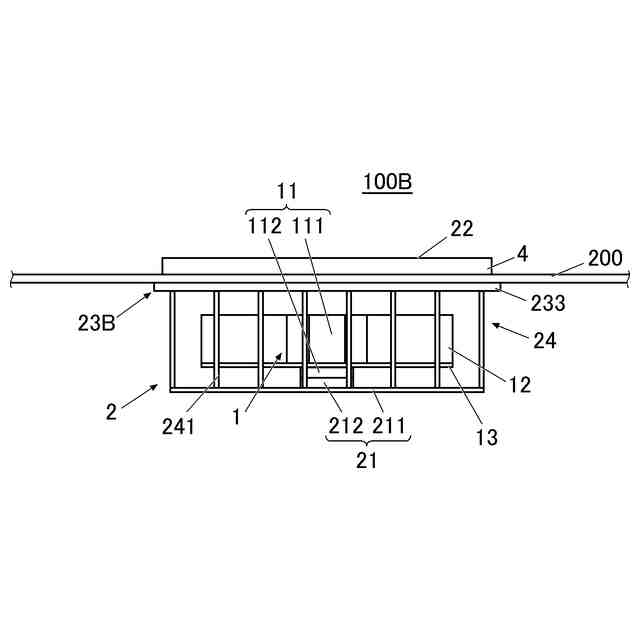

前記ケース体を前記シート状部材に取り付けるための前記ケース体と別体の取付部材を備え、
前記ケース体は、前記排気部が前記シート状部材の一面側に位置するように配置され、
前記取付部材は、少なくとも一部が、前記シート状部材の前記一面側と反対側の他面側に位置するように配置され、
前記ケース体の前記取付部は、前記取付部の外面側へと延出するフランジを備え、
前記フランジは、前記シート状部材の前記一面側に配置され、

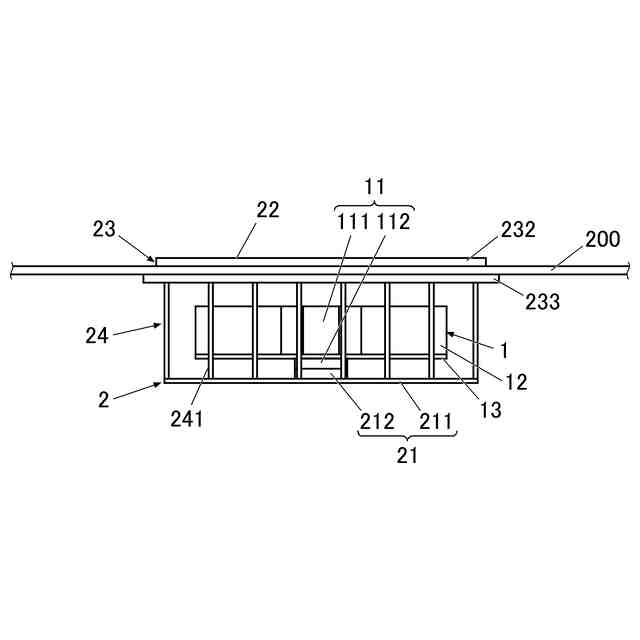

前記取付部材の前記シート状部材の前記他面側に位置する部分と、前記フランジと、によって前記シート状部材を挟み込むようにして、前記ケース体を前記シート状部材に取り付け可能に構成されていることを特徴とする請求項１に記載の送風装置。
【請求項３】
前記ケース体と前記取付部材とは、前記ケース体に形成された雄ネジと前記取付部材に形成された雌ネジとを螺合させ、又は前記ケース体に形成された雌ネジと前記取付部材に形成された雄ネジとを螺合させることにより固定されることを特徴とする請求項２に記載の送風装置。
【請求項４】

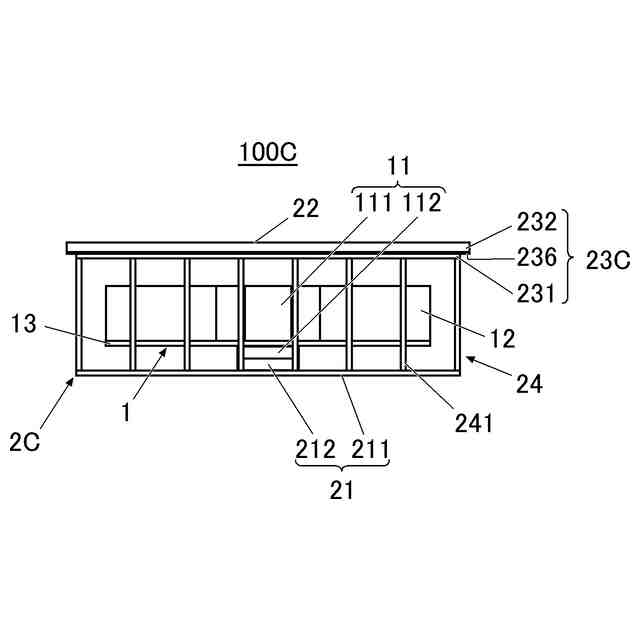

前記取付部は、前記ケース体の前記ファン本体の回転軸と略垂直な方向側の面を周回するように形成され、当該取付部を周回するように形成された溝部を備えることを特徴とする請求項１に記載の送風装置。
【請求項５】
前記取付部は、前記取付部の外面側へと延出する第１フランジと、前記第１フランジよりも前記吸気部側に形成され、前記取付部の外面側へと延出する第２フランジと、を備え、前記溝部は、前記第１フランジと前記第２フランジとの間に形成されていることを特徴とする請求項４に記載の送風装置。
【請求項６】
弾性を有する環状の部材である弾性リングを備え、
当該弾性リングは、前記溝部内に、前記シート状部材を前記溝部の壁部との間に挟み込むように挿入されることを特徴とする請求項４又は５に記載の送風装置。
【請求項７】
前記取付部は、前記取付部の外面側へと延出するフランジを備え、
前記フランジの前記吸気部側と反対側の面には、前記ケース体を前記シート状部材に固定するための面ファスナーが備えられていることを特徴とする請求項１に記載の送風装置。
【請求項８】

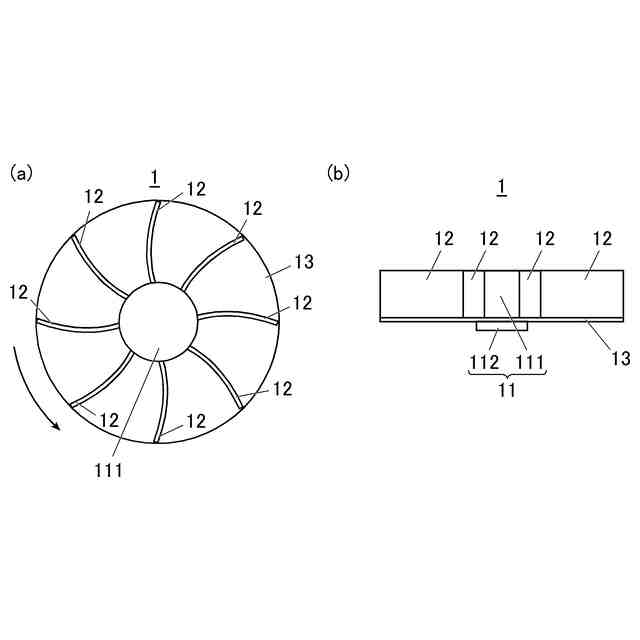

前記ファン本体は、アウターローター型モータと、当該アウターローター型モータの側面に備えられたブレードと、を有するターボファンであることを特徴とする請求項１から７のいずれか一項に記載の送風装置。
【請求項９】
前記取付部は、前記ケース体の前記ファン本体の回転軸と略垂直な方向側の面の、前記ファン本体のブレードの外周部と対向する部分を避けて形成されていることを特徴とする請求項１から８のいずれか一項に記載の送風装置。
【請求項１０】
前記吸気部及び／又は前記排気部には、開口部を覆う網状部材が備えられていることを特徴とする請求項１から９のいずれか一項に記載の送風装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、内部に空気を流通させることにより身体を冷却する機能を有する物品、例えば、空調衣服、空調座布団及び空調リュック等の空調シート並びにヘルメット内換気装置等に装着して用いられる送風装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、ファンにより内部に空気を流通させることにより身体を冷却する機能を有する物品、例えば、外気を服内に導入して着用者の身体を冷却する空調衣服、上下２枚のシートの間にスペーサーを配し、このスペーサー内に空気を流通させ体との接触部を冷却する空調座布団及び空調リュック等の空調シート並びにヘルメット内に空気を流通させるヘルメット内換気装置等が実用化されている。
【０００３】
これらの物品は、いずれもシート状部材に取付孔を開口し、当該取付孔に送風装置を取り付けて形成されているが、従来の送風装置は、プロペラファン等の軸流送風機を用いており、これによって、シート状部材と略垂直方向の空気の流れが形成される（例えば、特許文献１参照）。
【０００４】
また、このような送風装置をシート状部材に取り付けのための構造としては、以下のような構造が用いられる。
すなわち、ファン本体と、ファン本体をシート状部材に取り付けるための環状の係止部材とを備え、ファン本体は、中空状の筒状部と、筒状部の上端から筒状部の側面と略垂直な方向に突出するフランジ部と、を有する。そして、筒状部をシート状部材に形成された取付孔に挿入した上で、筒状部の外周に、シート状部材の内面側から、環状の係止部材を差し込んで、フランジ部の裏面と環状の係止部材の端面とによってシート状部材を挟み込むと共に、筒状部に設けられた係止片と環状の係止部材に設けられた突起とを係合させることにより、ファンがシート状部材に取り付けられる（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
再公表特許第２００６／００９１０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記のような送風装置を用いた場合に、空調衣服等の内部に空気を流通させることにより身体を冷却するためには、軸流送風機によってシート状部材に対して略垂直に形成された空気の流れの方向を９０度変え、身体に平行な方向の空気の流れを作り出す必要がある。例えば、空調衣服においては、導入された空気を着用者の身体や下着にぶつけることにより、空気の流れの方向を、着用者の身体又は下着に沿った方向に変える。
【０００７】
しかしこのような構造においては、空気の流れの方向を９０度変える過程で空気の流速が必然的に減速されることとなるため、ロスが大きく、冷却効率が悪かった。
【０００８】
本発明の課題は、空調衣服等に取り付けて用いた際に冷却効率を改善することができる送風装置を提供することである。
【課題を解決するための手段】
【０００９】
上記課題を解決するため、請求項１に記載の発明は、
シート状部材に取り付けられる送風装置であって、
ファン本体と、前記ファン本体を収納するケース体とを備え、

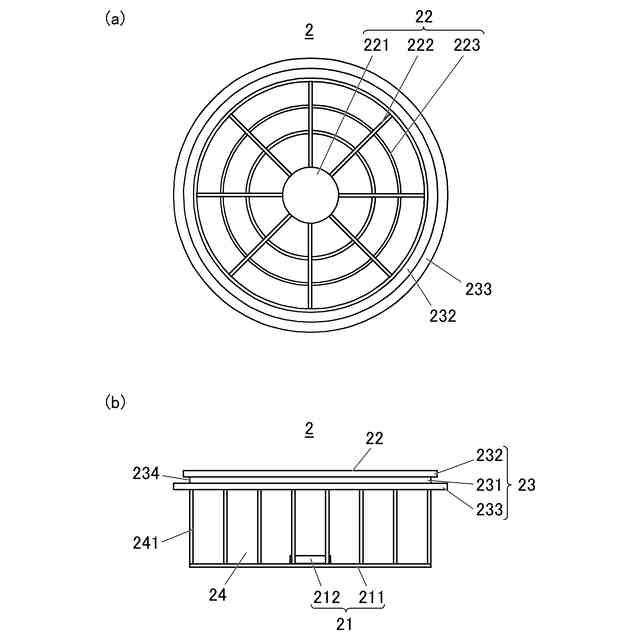

前記ケース体は、
前記送風装置に空気を取り込むための吸気部と、
前記送風装置から空気を排出するための排気部と、
前記ファン本体の回転軸と略垂直な方向側の面の前記吸気部側の端部付近に備えられ、前記ケース体を前記シート状部材に取り付けるための取付部と、
を有することを特徴とする。
【００１０】
請求項２に記載の発明は、請求項１に記載の送風装置において、
前記ケース体を前記シート状部材に取り付けるための前記ケース体と別体の取付部材を備え、
前記ケース体は、前記排気部が前記シート状部材の一面側に位置するように配置され、
前記取付部材は、少なくとも一部が、前記シート状部材の前記一面側と反対側の他面側に位置するように配置され、
前記ケース体の前記取付部は、前記取付部の外面側へと延出するフランジを備え、
前記フランジは、前記シート状部材の前記一面側に配置され、
前記取付部材の前記シート状部材の前記他面側に位置する部分と、前記フランジと、によって前記シート状部材を挟み込むようにして、前記ケース体を前記シート状部材に取り付け可能に構成されていることを特徴とする。
（【００１１】以降は省略されています）
