公開番号2025084866
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2025030355,2024516261
出願日2025-02-27,2023-04-18
発明の名称通信制御方法、ユーザ装置、ネットワークノード、通信システム、プログラム及びチップセット
出願人京セラ株式会社
代理人弁理士法人キュリーズ
主分類H04W 72/23 20230101AFI20250527BHJP(電気通信技術)
要約【課題】移動通信システムにおけるXR(eXtended Reality)トラフィック通信制御方法、ユーザ装置、ネットワークBノード、プログラム及びチップセットを提供する。
【解決手段】移動通信システムにおける通信制御方法であって、基地局200が、XR(eXtended Reality)トラフィックに対応するQoS(Quality of Service)フォローの識別子と、QoSフォローの識別子と紐付けられるセッションIDとを含む設定情報をユーザ装置へ送信することと、ユーザ装置が、設定情報に基づいて、XRアシスト情報を基地局へ送信することと、を含む。
【選択図】図6
特許請求の範囲【請求項１】
移動通信システムにおける通信制御方法であって、
ネットワークノードが、ＸＲ（ｅＸｔｅｎｄｅｄＲｅａｌｉｔｙ）トラフィックに対応するＱｏＳ（ＱｕａｌｉｔｙｏｆＳｅｒｖｉｃｅ）フォローの識別子と、前記ＱｏＳフォローの識別子と紐付けられるセッションＩＤとを含む設定情報をユーザ装置へ送信することと、
前記ユーザ装置が、前記設定情報に基づいて、ＸＲアシスト情報を前記ネットワークノードへ送信することと、を有する、
通信制御方法。
続きを表示（約 1,100 文字）【請求項２】
前記ＸＲアシスト情報は、前記ＸＲトラフィックの周期を含む
請求項１に記載の通信制御方法。
【請求項３】
前記ＸＲアシスト情報は、前記ＸＲトラフィックの遅延許容量を含む
請求項１に記載の通信制御方法。
【請求項４】
更に、前記ユーザ装置が、前記ＸＲトラフィックに関する論理チャネルＩＤを前記ネットワークノードへ送信すること、を有する
請求項１に記載の通信制御方法。
【請求項５】
更に、前記ユーザ装置が、前記ネットワークノードからの設定と上位レイヤからのパケットを受信したタイミングとの差分を前記ネットワークノードへ送信すること、を有する
請求項１に記載の通信制御方法。
【請求項６】
更に、前記ユーザ装置が、前記差分をＭＡＣＣＥに含めること、を有する
請求項５に記載の通信制御方法。
【請求項７】
更に、アクセスモビリティ管理装置が、前記ＸＲトラフィックの遅延許容量を前記ネットワークノードへ送信すること、を有する
請求項１に記載の通信制御方法。
【請求項８】
ユーザ装置であって、
ネットワークノードから、ＸＲ（ｅＸｔｅｎｄｅｄＲｅａｌｉｔｙ）トラフィックに対応するＱｏＳ（ＱｕａｌｉｔｙｏｆＳｅｒｖｉｃｅ）フォローの識別子と、前記ＱｏＳフォローの識別子と紐付けられるセッションＩＤとを含む設定情報を受信する受信部と、
前記設定情報に基づいて、ＸＲアシスト情報を前記ネットワークノードへ送信する送信部と、を備える
ユーザ装置。
【請求項９】
移動通信システムで用いられるネットワークノードであって、
ＸＲ（ｅＸｔｅｎｄｅｄＲｅａｌｉｔｙ）トラフィックに対応するＱｏＳ（ＱｕａｌｉｔｙｏｆＳｅｒｖｉｃｅ）フォローの識別子と、前記ＱｏＳフォローの識別子と紐付けられるセッションＩＤとを含む設定情報をユーザ装置へ送信する送信部と、
前記ユーザ装置から、ＸＲアシスト情報を受信する受信部と、を備える
ネットワークノード。
【請求項１０】
移動通信システムであって、
ネットワークノードが、ＸＲ（ｅＸｔｅｎｄｅｄＲｅａｌｉｔｙ）トラフィックに対応するＱｏＳ（ＱｕａｌｉｔｙｏｆＳｅｒｖｉｃｅ）フォローの識別子と、前記ＱｏＳフォローの識別子と紐付けられるセッションＩＤとを含む設定情報をユーザ装置へ送信し、
前記ユーザ装置が、前記設定情報に基づいて、ＸＲアシスト情報を前記ネットワークノードへ送信する
移動通信システム。
（【請求項１１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、移動通信システムにおける通信制御方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
移動通信システムの標準化プロジェクトである３ＧＰＰ（The Third Generation Partnership Project）（登録商標。以下同じ）の仕様において、リリース１８向けとして、ＸＲ（eXtended Reality）が承認された。ＸＲは、仮想現実（ＶＲ：Virtual Reality）、拡張現実（ＡＲ：Augmented Reality）、及び複合現実（ＭＲ： Mixed Reality）を含み、現実世界と仮想空間とを融合した環境を表す広い用語である。ＸＲは、コンピュータ技術とウェアラブル機器によって生成される、現実空間と仮想空間の複合環境を表し、人間と機械の相互作用を表している。
【先行技術文献】
【非特許文献】
【０００３】
ＲＰ－２１３５８７、３ＧＰＰＴＳＧＲＡＮＭｅｅｔｉｎｇ＃９４ｅ、“ＳｔｕｄｙｏｎＸＲＥｎｈａｎｃｅｍｅｎｔｓｆｏｒＮＲ”、Ｎｏｋｉａ、Ｄｅｃ．６－１７,２０２１
３ＧＰＰＴＲ３８．８３８Ｖ１７．０．０（２０２１－１２）
【発明の概要】
【０００４】
一態様に係る通信制御方法は、移動通信システムにおける通信制御方法である。前記通信制御方法は、ユーザ装置が、ＸＲ（eXtended Reality）に関するＸＲアシスト情報を基地局へ送信するステップを有する。ここで、前記ＸＲは、仮想現実（ＶＲ：Virtual Reality）、拡張現実（ＡＲ：Augmented Reality）、及び複合現実（ＭＲ：Mixed Reality）を含み、現実世界と仮想空間とを融合した環境を表す。
【０００５】
また、一態様に係る通信制御方法は、移動通信システムにおける通信制御方法である。前記通信制御方法は、アクセスモビリティ管理装置が、ＸＲに関するＸＲアシスト情報を基地局へ送信するステップを有する。ここで、前記ＸＲは、仮想現実、拡張現実、及び複合現実を含み、現実世界と仮想空間とを融合した環境を表す。
【図面の簡単な説明】
【０００６】

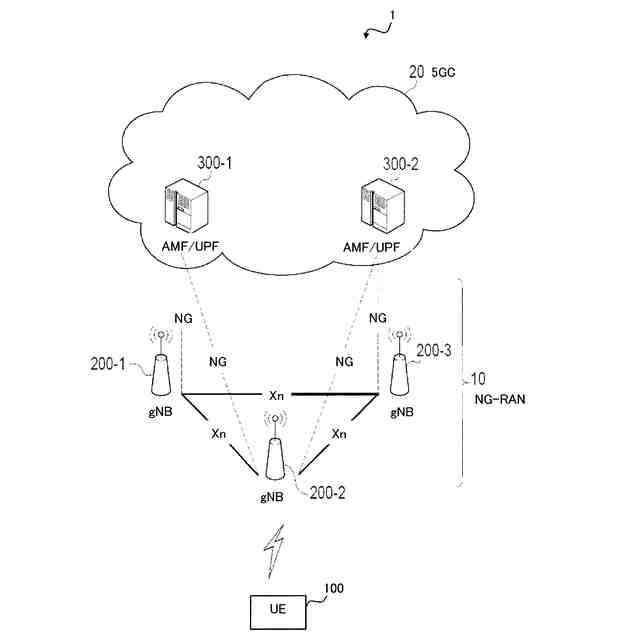

図１は、第１実施形態に係る移動通信システムの構成例を表す図である。

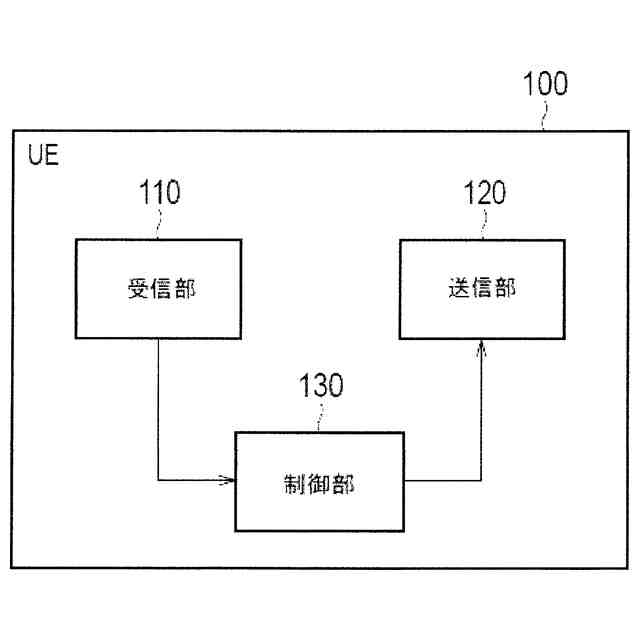

図２は、第１実施形態に係るＵＥ（ユーザ装置）の構成例を表す図である。

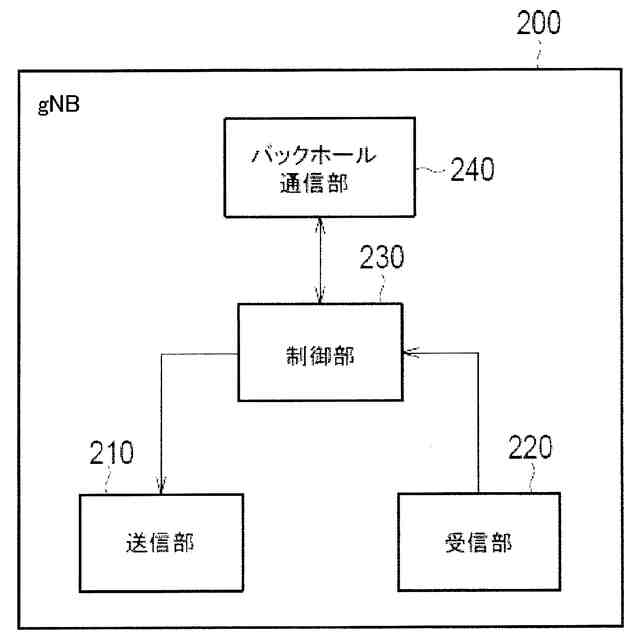

図３は、第１実施形態に係るｇＮＢ（基地局）の構成例を表す図である。

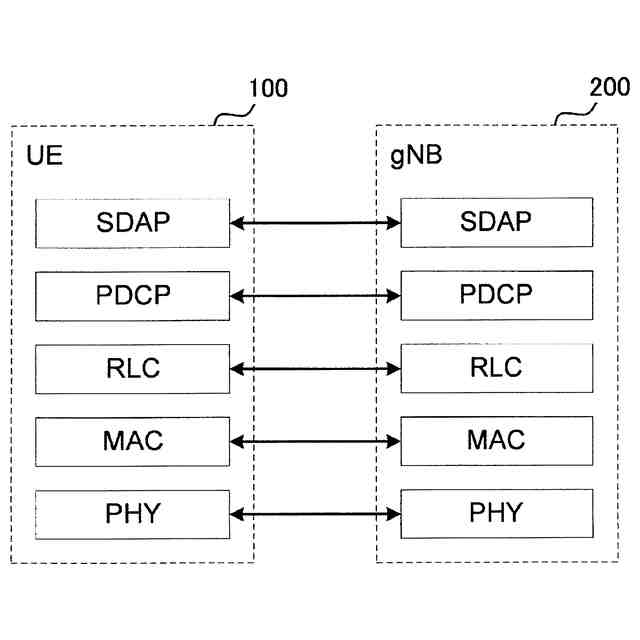

図４は、第１実施形態に係るユーザプレーンに関するプロトコルスタックの構成例を表す図である。

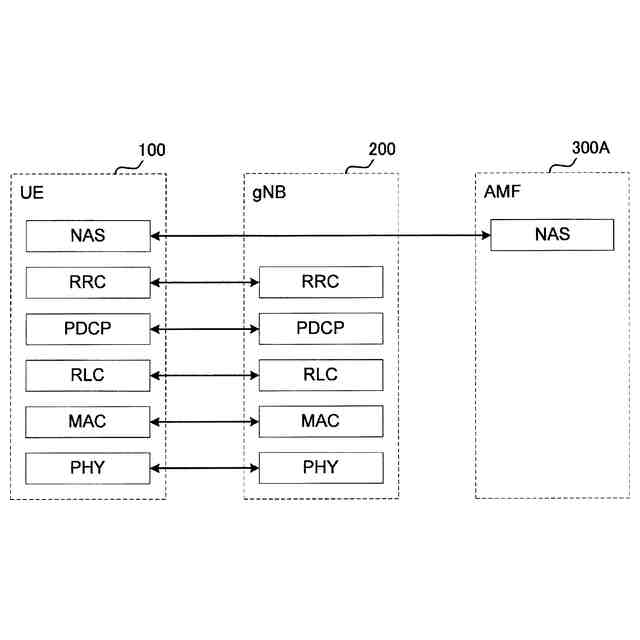

図５は、第１実施形態に係る制御プレーンに関するプロトコルスタックの構成例を表す図である。

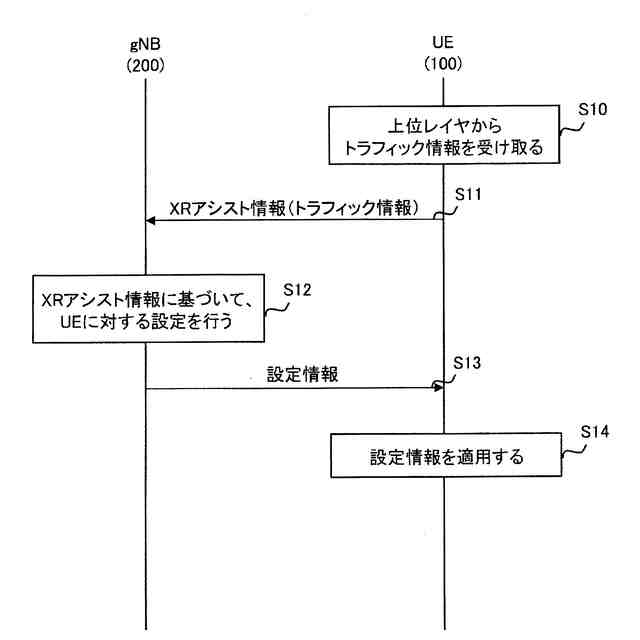

図６は、第１実施形態に係る動作例を表す図である。
図７は、第１実施形態の変形例１に係る動作例を表す図である。

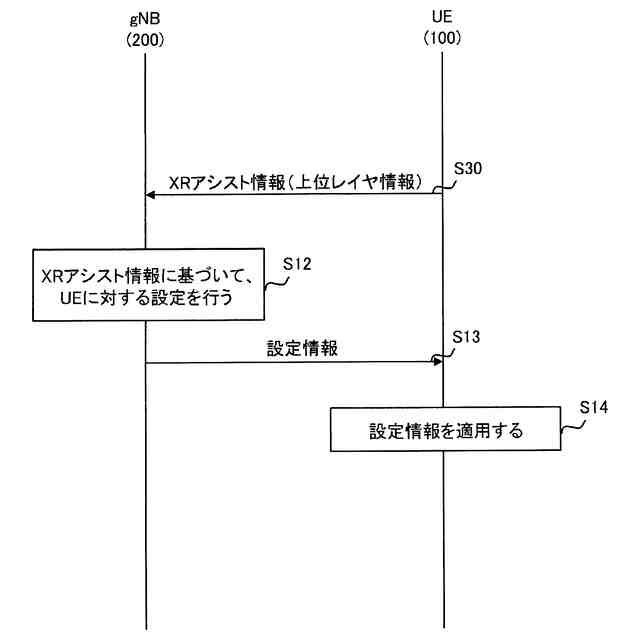

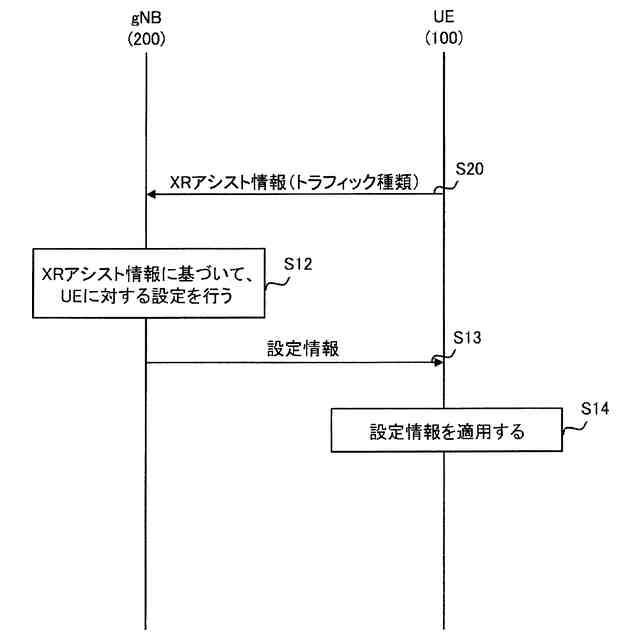

図８は、第１実施形態の変形例２に係る動作例を表す図である。

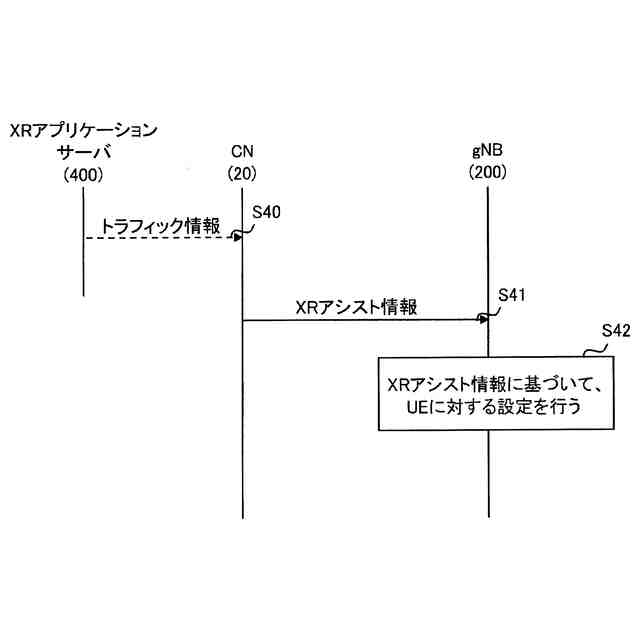

図９は、第１実施形態の変形例３に係る動作例を表す図である。
図１０は、第２実施形態に係る動作例を表す図である。
図１１は、第３実施形態に係る動作例を表す図である。
【発明を実施するための形態】
【０００７】
本開示の一態様は、ＸＲを用いた通信が適切に行われることを可能にする通信制御方法を提供することを目的とする。
【０００８】
図面を参照しながら、実施形態に係る移動通信システムについて説明する。図面の記載において、同一又は類似の部分には同一又は類似の符号を付している。
【０００９】
［第１実施形態］
（移動通信システムの構成）
図１は、第１実施形態に係る移動通信システムの構成を表す図である。移動通信システム１は、３ＧＰＰ規格の第５世代システム（５ＧＳ：5th Generation System）に準拠する。以下において、５ＧＳを例に挙げて説明するが、移動通信システムにはＬＴＥ（Long Term Evolution）システムが少なくとも部分的に適用されてもよい。或いは、移動通信システムには第６世代（６Ｇ）システムが少なくとも部分的に適用されてもよい。
【００１０】
移動通信システム１は、ユーザ装置（ＵＥ：User Equipment）１００と、５Ｇの無線アクセスネットワーク（ＮＧ－ＲＡＮ：Next Generation Radio Access Network）１０と、５Ｇのコアネットワーク（５ＧＣ：5G Core Network）２０とを有する。以下において、ＮＧ－ＲＡＮ１０を単にＲＡＮ１０と呼ぶことがある。また、５ＧＣ２０を単にコアネットワーク（ＣＮ）２０と呼ぶことがある。
（【００１１】以降は省略されています）
