公開番号2025084432
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023198333
出願日2023-11-22
発明の名称多缶燃焼器ガスタービンおよび多缶燃焼器ガスタービンの改造方法
出願人株式会社IHI
代理人弁理士法人青海国際特許事務所
主分類F23R 3/46 20060101AFI20250527BHJP(燃焼装置;燃焼方法)
要約【課題】燃焼ガス中に含まれる有害成分を低減する。

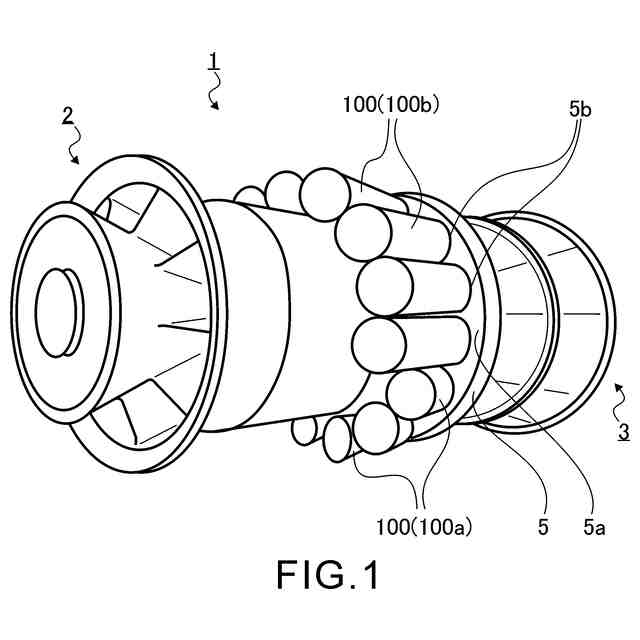

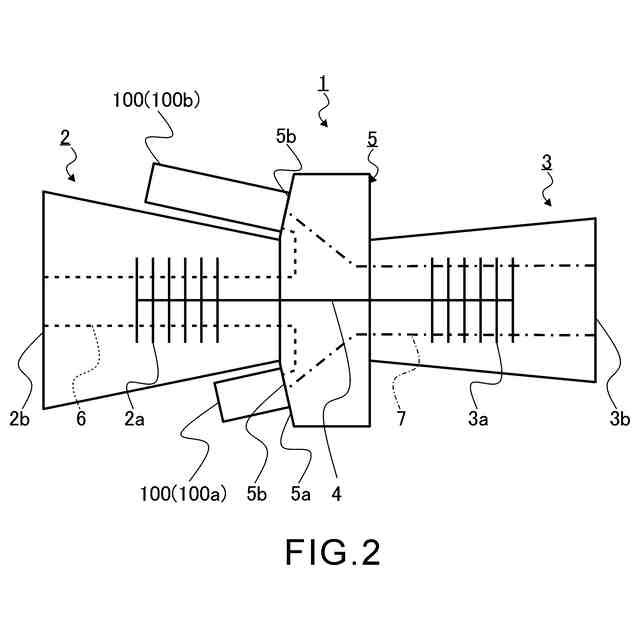

【解決手段】多缶燃焼器ガスタービン1は、インペラが収容される圧縮機2と、タービン翼車が収容されるタービン3と、インペラとタービン翼車とを接続するシャフトと、シャフトが収容され、圧縮機とタービンとの間に設けられる連結部5と、連結部に設けられ、シャフトの回転方向に配列された複数の接続部5bと、接続部に接続され、内部に燃焼室が形成される1または複数の第1燃焼器100a、および、接続部に接続され、第1燃焼器よりも容積の大きい燃焼室が内部に形成される1または複数の第2燃焼器100bを含む複数の燃焼器100と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
インペラが収容される圧縮機と、
タービン翼車が収容されるタービンと、
前記インペラと前記タービン翼車とを接続するシャフトと、
前記シャフトが収容され、前記圧縮機と前記タービンとの間に設けられる連結部と、
前記連結部に設けられ、前記シャフトの回転方向に配列された複数の接続部と、
前記接続部に接続され、内部に燃焼室が形成される１または複数の第１燃焼器、および、前記接続部に接続され、前記第１燃焼器よりも容積の大きい燃焼室が内部に形成される１または複数の第２燃焼器を含む複数の燃焼器と、
を備える多缶燃焼器ガスタービン。
続きを表示（約 560 文字）【請求項２】

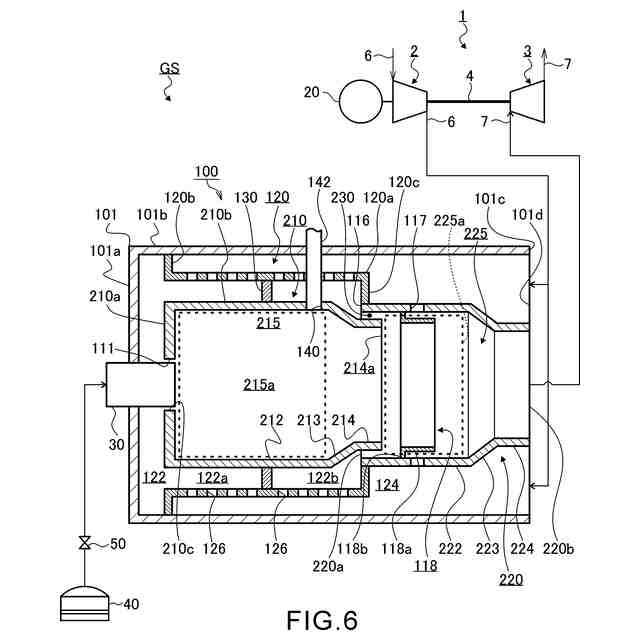

前記燃焼器は、
一端にバーナが設けられ、他端が前記接続部に接続され、
前記燃焼室は、

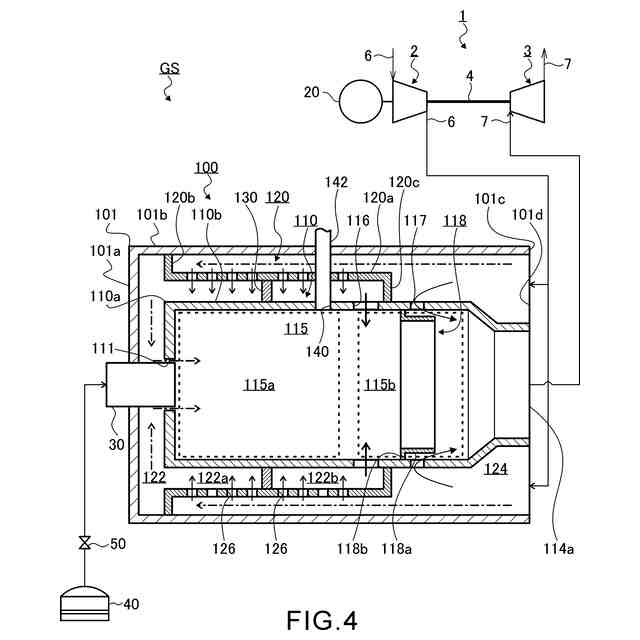

前記バーナ側に位置する一次領域と、前記一次領域よりも前記接続部側に位置する二次領域とを含み、
前記第１燃焼器および前記第２燃焼器の前記二次領域の形状および大きさが略同一である、
請求項１に記載の多缶燃焼器ガスタービン。
【請求項３】
少なくとも２つの前記燃焼器の前記一次領域を接続する火移り管、
をさらに備える請求項２に記載の多缶燃焼器ガスタービン。
【請求項４】
インペラが収容される圧縮機と、タービン翼車が収容されるタービンと、前記インペラと前記タービン翼車とを接続するシャフトと、前記シャフトが収容され、前記圧縮機と前記タービンとの間に設けられる連結部と、前記連結部に設けられ、前記シャフトの回転方向に配列された複数の接続部とを備える多缶燃焼器ガスタービンの改造方法であって、
内部に燃焼室が形成される１または複数の第１燃焼器を前記接続部に接続することと、
前記第１燃焼器よりも容積の大きい燃焼室が内部に形成される１または複数の第２燃焼器を前記接続部に接続することと、
を含む多缶燃焼器ガスタービンの改造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、多缶燃焼器ガスタービンおよびその改造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、例えば特許文献１、２に示されるように、圧縮機およびタービンを備える多缶燃焼器ガスタービンが知られている。多缶燃焼器ガスタービンは、圧縮機とタービンとの間に複数の燃焼器が設けられる。各燃焼器における燃料の燃焼により動力が生成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－４７４０１号公報
特開２０１９－１６７９２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、二酸化炭素の排出を低減するべく、炭化水素系燃料に代えて、アンモニア等の低カロリー燃料を用いることが検討されている。しかしながら、アンモニアは難燃性の燃料であるため、従来の多缶燃焼器ガスタービンに燃料としてアンモニアを使用すると、燃焼が不十分となり、ＮＯｘ等の有害成分が排出されるおそれがある。
【０００５】
本開示の目的は、燃焼ガス中に含まれる有害成分を低減することが可能な多缶燃焼器ガスタービンおよびその改造方法を提供することである。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示の多缶燃焼器ガスタービンは、
インペラが収容される圧縮機と、
タービン翼車が収容されるタービンと、
前記インペラと前記タービン翼車とを接続するシャフトと、
前記シャフトが収容され、前記圧縮機と前記タービンとの間に設けられる連結部と、
前記連結部に設けられ、前記シャフトの回転方向に配列された複数の接続部と、
前記接続部に接続され、内部に燃焼室が形成される１または複数の第１燃焼器、および、前記接続部に接続され、前記第１燃焼器よりも容積の大きい燃焼室が内部に形成される１または複数の第２燃焼器を含む複数の燃焼器と、
を備える。
【０００７】

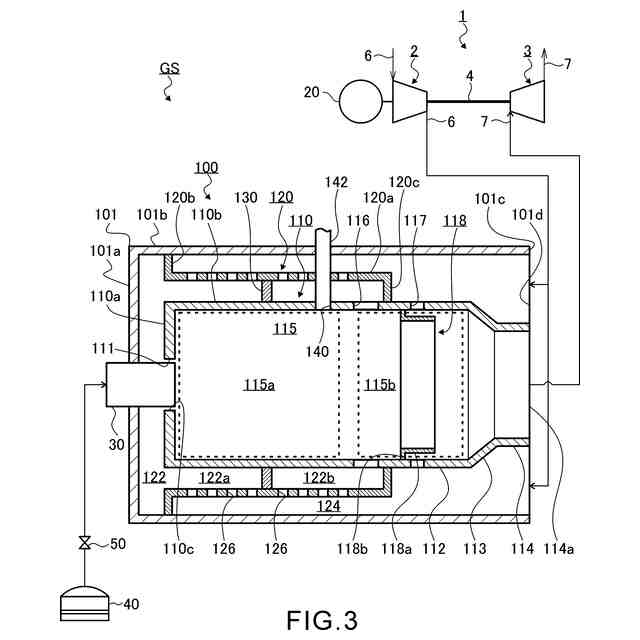

前記燃焼器は、
一端にバーナが設けられ、他端が前記接続部に接続され、
前記燃焼室は、
前記バーナ側に位置する一次領域と、前記一次領域よりも前記接続部側に位置する二次領域とを含み、
前記第１燃焼器および前記第２燃焼器の前記二次領域の形状および大きさは略同一であってもよい。
【０００８】
多缶燃焼器ガスタービンは、

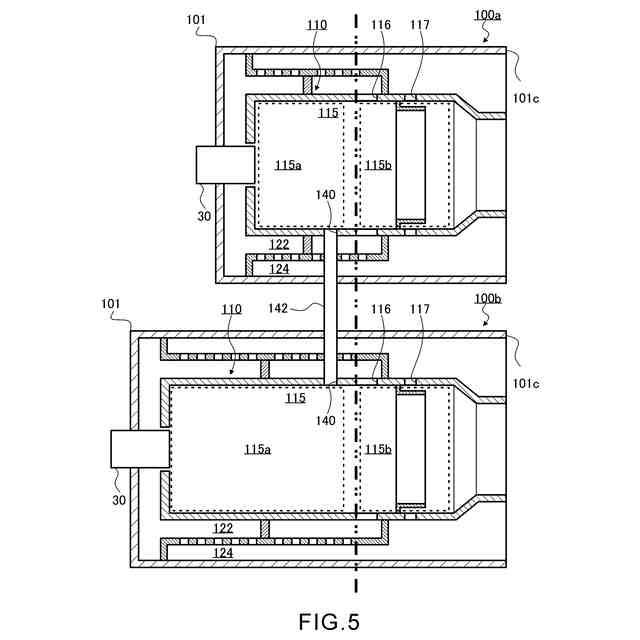

少なくとも２つの前記燃焼器の前記一次領域を接続する火移り管、
をさらに備えてもよい。
【０００９】
上記課題を解決するために、本開示の多缶燃焼器ガスタービンの改造方法は、
インペラが収容される圧縮機と、タービン翼車が収容されるタービンと、前記インペラと前記タービン翼車とを接続するシャフトと、前記シャフトが収容され、前記圧縮機と前記タービンとの間に設けられる連結部と、前記連結部に設けられ、前記シャフトの回転方向に配列された複数の接続部とを備える多缶燃焼器ガスタービンの改造方法であって、
内部に燃焼室が形成される１または複数の第１燃焼器を前記接続部に接続することと、
前記第１燃焼器よりも容積の大きい燃焼室が内部に形成される１または複数の第２燃焼器を前記接続部に接続することと、
を含む。
【発明の効果】
【００１０】
本開示によれば、燃焼ガス中に含まれる有害成分を低減することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
