公開番号2025094622
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023210307
出願日2023-12-13
発明の名称検査装置
出願人株式会社IHI
代理人弁理士法人青海国際特許事務所
主分類G01N 27/90 20210101AFI20250618BHJP(測定;試験)
要約【課題】検査対象物の傷の検査時間を短縮すること。
【解決手段】検査装置は、検査対象物と対向する外面を有し、検査対象物と対向する方向に膨張あるいは収縮可能に構成された変形部材と、変形部材の外面に設けられ、少なくとも1つの探傷センサを含む探傷ユニットと、を備える。

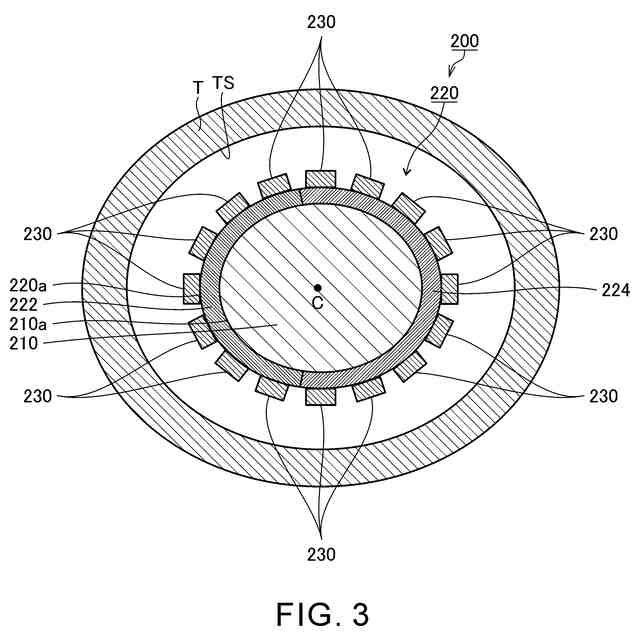

【選択図】図3
特許請求の範囲【請求項１】

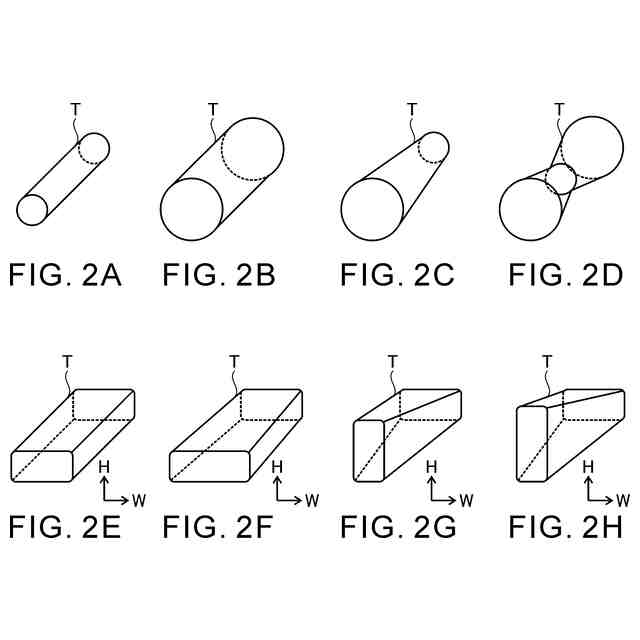

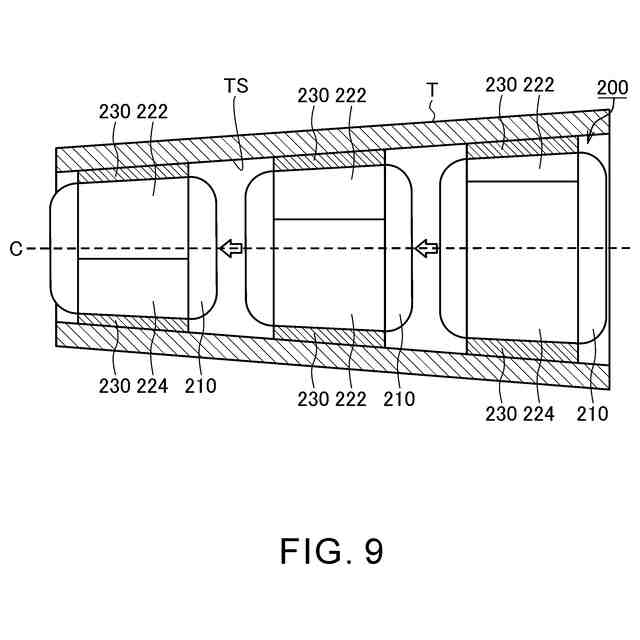

検査対象物と対向する外面を有し、前記検査対象物と対向する方向に膨張あるいは収縮可能に構成された変形部材と、

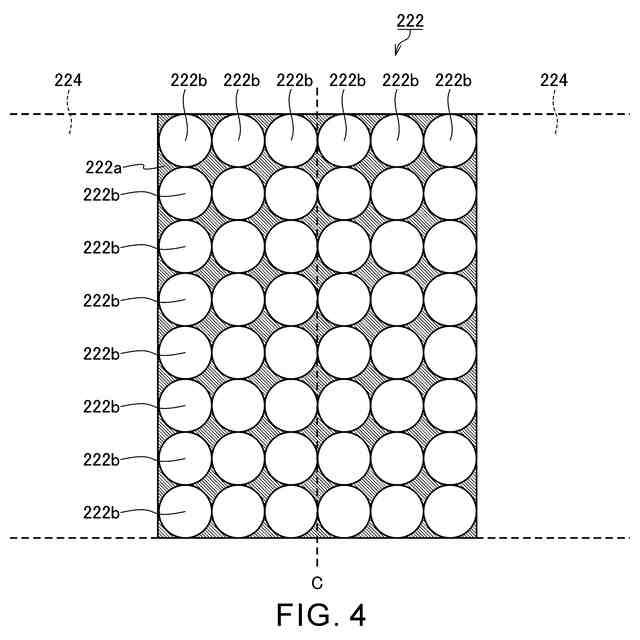

前記変形部材の前記外面に設けられ、少なくとも１つの探傷センサを含む探傷ユニットと、
を備える検査装置。
続きを表示（約 570 文字）【請求項２】
前記探傷ユニットは、第１探傷ユニットと、第２探傷ユニットとを含み、
前記第１探傷ユニットと前記第２探傷ユニットの間に設けられた伸縮可能な伸縮部材を備える、
請求項１に記載の検査装置。
【請求項３】
前記探傷センサは、平行に配列された線状の導電性部材を含む、
請求項１または２に記載の検査装置。
【請求項４】

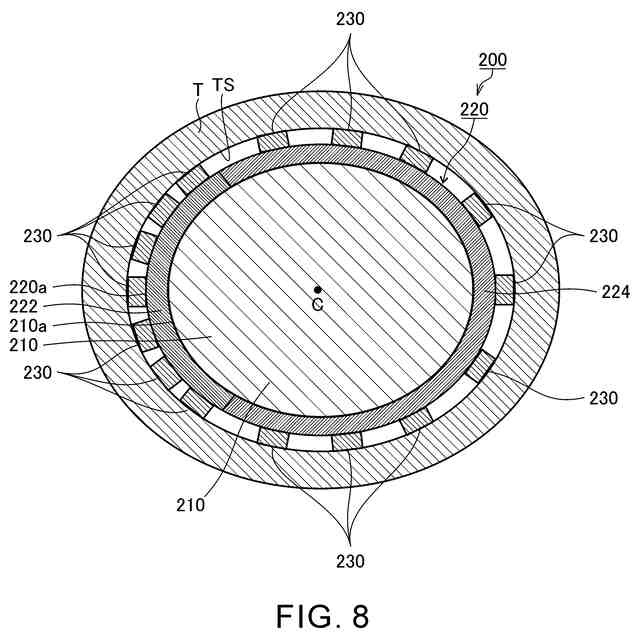

前記変形部材の前記外面に設けられた環状部材を備え、
前記環状部材の一部は、前記探傷ユニットであり、
前記環状部材の他部は、前記環状部材の周方向にのみ伸縮可能な伸縮部材である、
請求項１または２に記載の検査装置。
【請求項５】
前記探傷ユニットは、帯形状に形成され、
前記探傷ユニットの内面が螺旋状に前記変形部材の前記外面に接触する、
請求項１または２に記載の検査装置。
【請求項６】
前記探傷ユニットのうち前記探傷センサ以外の部位は、可撓性および伸縮性を有する材料で構成される、
請求項１または２に記載の検査装置。
【請求項７】
前記探傷ユニットのうち前記検査対象物と対向する外面に、耐摩耗性を有する保護部材を備える、
請求項１または２に記載の検査装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、検査装置に関する。
続きを表示（約 980 文字）【背景技術】
【０００２】
従来、過流探傷法と呼ばれる検査対象物に形成された傷を検査する方法が知られている。例えば、特許文献１には、過流探傷プローブから検査対象物に磁場を印加し、検査対象物からの反作用磁場を検出することで、検査対象物の傷を検査する検査装置について開示がある。特許文献１に記載の検査装置は、曲面形状を有する検査対象物の傷を検査可能に構成される。具体的に、特許文献１に記載の検査装置は、検査対象物の曲面と過流探傷プローブとの間に生じる隙間を小さくするため、過流探傷プローブを小型化するとともに、過流探傷プローブの位置および姿勢を自在に変更可能な駆動装置を備える。
【先行技術文献】
【特許文献】
【０００３】
特許第６３５６５７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、過流探傷プローブを小型化した場合、検査対象物の傷の検査範囲が小さくなるため、検査時間が膨大になるという問題があった。
【０００５】
本開示の目的は、検査対象物の傷の検査時間を短縮可能な検査装置を提供することである。
【課題を解決するための手段】
【０００６】

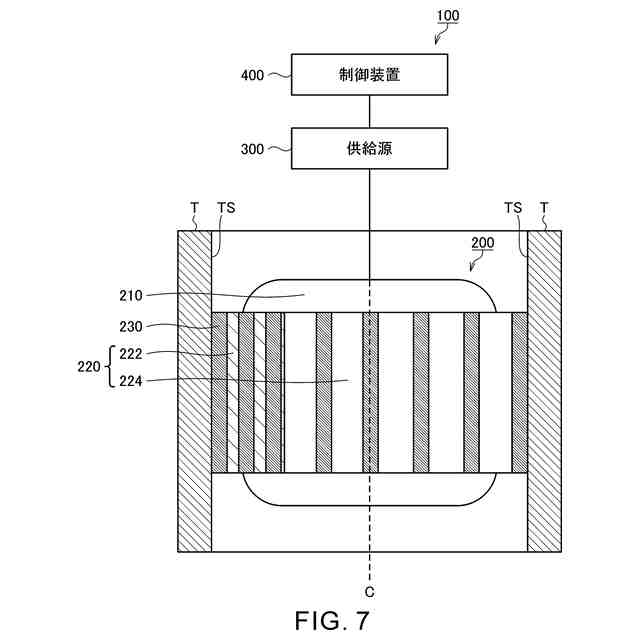

上記課題を解決するために、本開示の検査装置は、検査対象物と対向する外面を有し、検査対象物と対向する方向に膨張あるいは収縮可能に構成された変形部材と、変形部材の外面に設けられ、少なくとも１つの探傷センサを含む探傷ユニットと、を備える。
【０００７】
探傷ユニットは、第１探傷ユニットと、第２探傷ユニットとを含み、第１探傷ユニットと第２探傷ユニットの間に設けられた伸縮可能な伸縮部材を備えてもよい。
【０００８】
探傷センサは、平行に配列された線状の導電性部材を含んでもよい。
【０００９】
変形部材の外面に設けられた環状部材を備え、環状部材の一部は、探傷ユニットであり、環状部材の他部は、環状部材の周方向にのみ伸縮可能な伸縮部材であってもよい。
【００１０】
探傷ユニットは、帯形状に形成され、探傷ユニットの内面が螺旋状に変形部材の外面に接触してもよい。
（【００１１】以降は省略されています）
