公開番号2025104434
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222234
出願日2023-12-28
発明の名称締結部材用マーキング補助具
出願人株式会社IHIインフラシステム
代理人弁理士法人アテンダ国際特許事務所
主分類B25H 7/04 20060101AFI20250703BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】手書きによるマーキングであっても、線の向きやマーキング位置が常に同一になるように直線状にマーキングすることのできる締結部材用マーキング補助具を提供する。

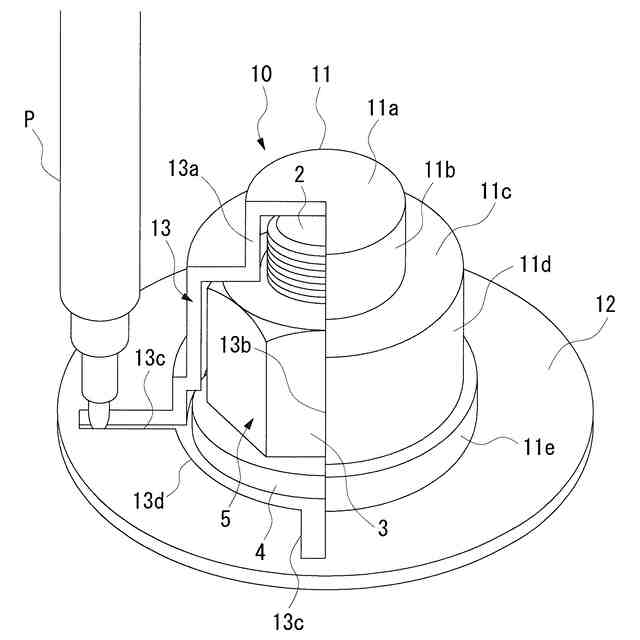

【解決手段】鋼材1に締結されたボルト2、ナット3及びワッシャ4からなる締結部材5に被着可能な被着部11と、鋼材1の表面に沿って被着部11から平板状に延びる延出部12とを備えるとともに、被着部11及び延出部12に締結部材5の一部を外部に露出させる開口部13を設け、被着部11を締結部材5に被着するとともに、開口部13の第1の縁部13aまたは第2の縁部13bにペンPの先端部を沿わせながら締結部材5及び鋼材1に亘ってマーキングするようにしたので、手書きによるマーキングであっても、線の向きやマーキング位置が常に同一になるように直線状にマーキングすることができ、マーキング作業を容易且つ迅速に行うことができ。
【選択図】図5
特許請求の範囲【請求項１】
締結対象物に締結された締結部材の表面に、締結部材及び締結対象物に亘るようにペンで直線状にマーキングするための締結部材用マーキング補助具であって、
前記締結部材に被着可能に形成された被着部と、
締結対象物の表面に沿って被着部から平板状に延びる延出部とを備え、
被着部には締結部材の一部を外部に露出させる開口部が設けられ、
開口部はその縁部にペンの先端部を沿わせながら締結部材及び締結対象物に亘ってペンでマーキング可能に形成されている
ことを特徴とする締結部材用マーキング補助具。
続きを表示（約 950 文字）【請求項２】
前記被着部は前記締結部材に対向する内周面が円形に形成されている
ことを特徴とする請求項１記載の締結部材用マーキング補助具。
【請求項３】
前記被着部は、締結部材の軸方向端面を覆うように平板状に形成された端面部と、締結部材の外周面を覆うように円筒状に形成された周面部とを有し、
前記開口部は、端面部、周面部及び延出部に亘って形成されている
ことを特徴とする請求項１記載の締結部材用マーキング補助具。
【請求項４】
前記開口部は、端面部の中心から延出部まで被着部の径方向及び軸方向に直線状に延びる第１の縁部と、第１の縁部と被着部の周方向に所定角度をなすように端面部の中心から延出部まで被着部の径方向及び軸方向に直線状に延びる第２の縁部とを有する
ことを特徴とする請求項３記載の締結部材用マーキング補助具。
【請求項５】
前記開口部は、第１の縁部と第２の縁部とのなす角度が３０°以上１５０°以下になるように形成されている
ことを特徴とする請求項４記載の締結部材用マーキング補助具。
【請求項６】
前記開口部は、前記延出部における第１の縁部または第２の縁部に対してペンの先端部の幅よりも若干大きい間隔をおいて平行に延びる第３の縁部を有する
ことを特徴とする請求項４記載の締結部材用マーキング補助具。
【請求項７】
前記延出部は被着部の周方向に連続するように形成され、
前記開口部は、延出部における前記第３の縁部の一端から締結部材の外周面に沿うように円弧状に延びる第４の縁部を有する
ことを特徴とする請求項６記載の締結部材用マーキング補助具。
【請求項８】
前記被着部は、被着部の内面と締結部材の外面との間隔が１ｍｍ以上５ｍｍ以下になるように形成されている
ことを特徴とする請求項１記載の締結部材用マーキング補助具。
【請求項９】
前記被着部を複数備え、
互いに隣り合う複数の締結部材に各被着部をそれぞれ被着可能に形成されている
ことを特徴とする請求項１記載の締結部材用マーキング補助具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば橋梁等の構造物の部材接合部分に用いられるボルト、ナット等の締結部材と締結対象物に施されるマーキングの作業を補助するための締結部材用マーキング補助具に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、橋梁等の構造物の部材接合部分においては、ボルト、ナット等の締結部材によって鋼材を締結する部分が多く存在するが、ボルトとナットは時間の経過によって緩みを生ずる可能性があるため、定期的に緩みがないか点検する必要がある。この場合、締結後のボルト、ナット及び鋼材に亘って塗料を直線状に連続的にマーキングし、点検時に白線の位置ずれがないかを確認するようにしている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－３６５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、前記マーキングは、例えば画像認識による診断にも対応できるように常に同一の長さで直線状に引かれていることが望ましい。また、従来では、作業者が例えば白色インクのペンを用いて一つずつ手書きでマーキングしているが、手書きでは直線状にマーキングすることが難しく、線の向きやマーキング位置にバラツキを生ずるという問題点があった。
【０００５】
本発明は前記課題に鑑みてなされたものであり、その目的とするところは、手書きによるマーキングであっても、線の向きやマーキング位置が常に同一になるように直線状にマーキングすることのできる締結部材用マーキング補助具を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の締結部材用マーキング補助具は、前記目的を達成するために、締結対象物に締結された締結部材の表面に、締結部材及び締結対象物に亘るようにペンで直線状にマーキングするための締結部材用マーキング補助具であって、前記締結部材に被着可能に形成された被着部と、締結対象物の表面に沿って被着部から平板状に延びる延出部とを備え、被着部には締結部材の一部を外部に露出させる開口部が設けられ、開口部はその縁部にペンの先端部を沿わせながら締結部材及び締結対象物に亘ってペンでマーキング可能に形成されている。
【０００７】
これにより、被着部を締結部材に被着するとともに、開口部の縁部にペンの先端部を沿わせながら締結部材及び締結対象物に亘ってマーキングすることにより、手書きによるマーキングであっても、線の向きやマーキング位置が常に同一になるように直線状にマーキングすることが可能となる。
【発明の効果】
【０００８】
本発明によれば、手書きによるマーキングであっても、線の向きやマーキング位置が常に同一になるように直線状にマーキングすることができるので、マーキング作業を容易且つ迅速に行うことができ、例えば鋼橋の部材接合部分における多数の締結部材へのマーキング作業を極めて効率よく行うことができる。
【図面の簡単な説明】
【０００９】

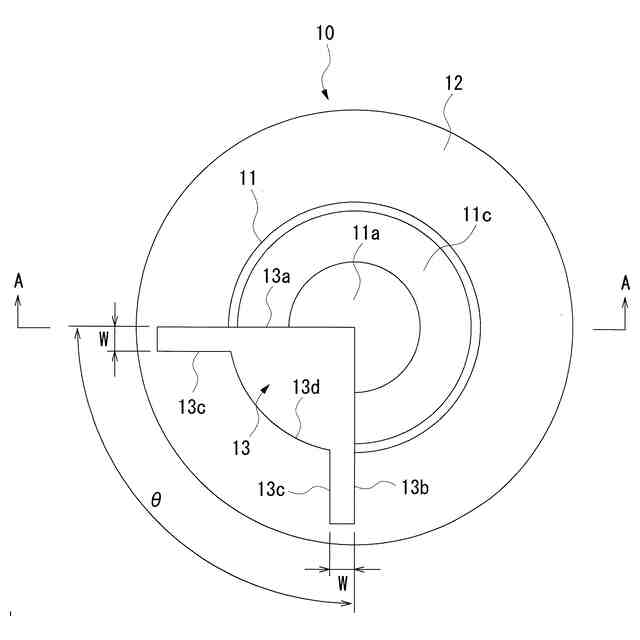

本発明の一実施形態を示すマーキング補助具の平面図
Ａ－Ａ線矢視方向断面図

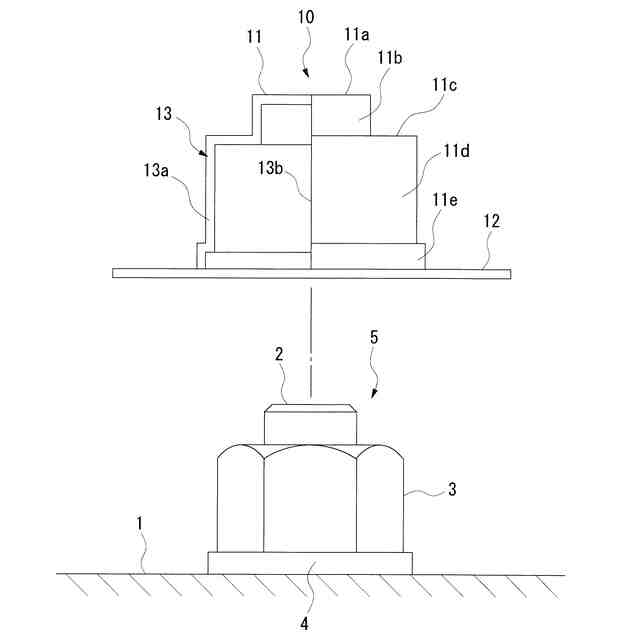

マーキング補助具及び締結部材の正面図

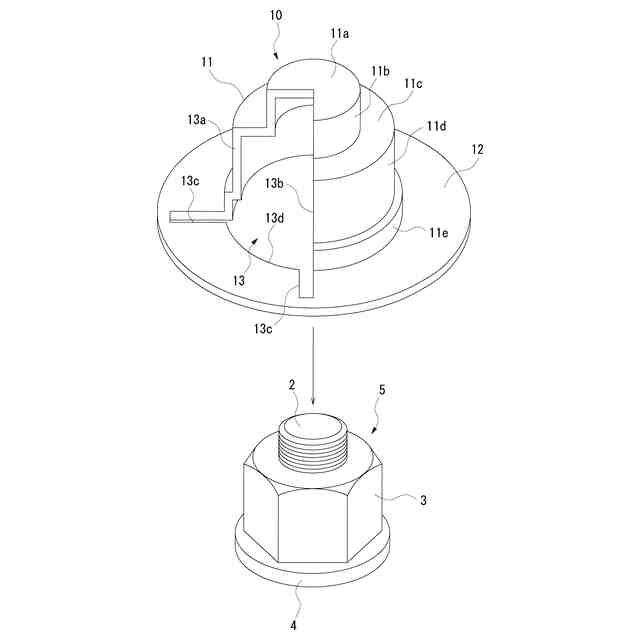

締結部材へのマーキング補助具の被着工程を示す斜視図
締結部材へのマーキング補助具の被着状態を示す斜視図

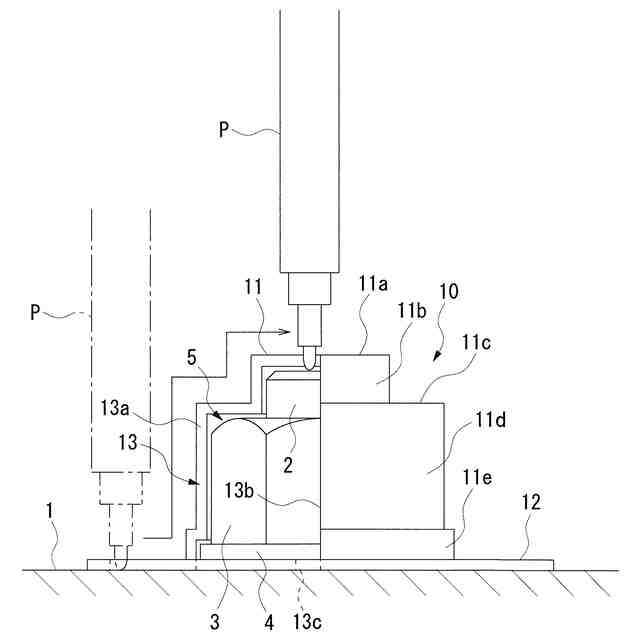

締結部材へのマーキング工程を示す正面図

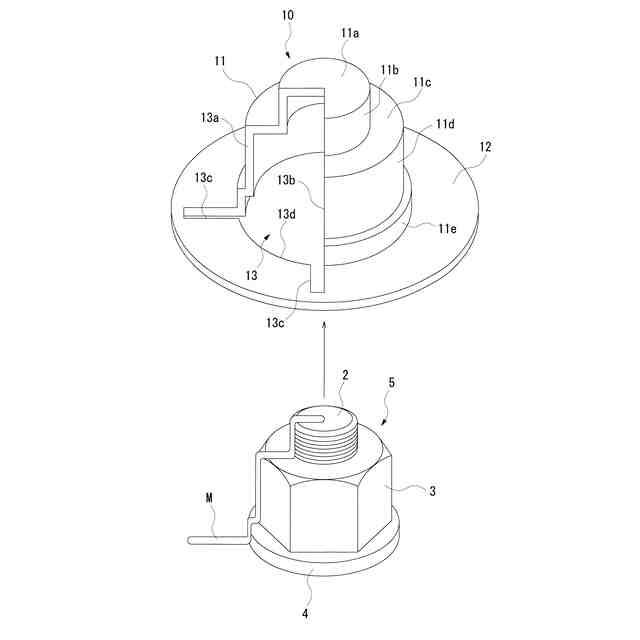

締結部材へのマーキング状態を示す斜視図

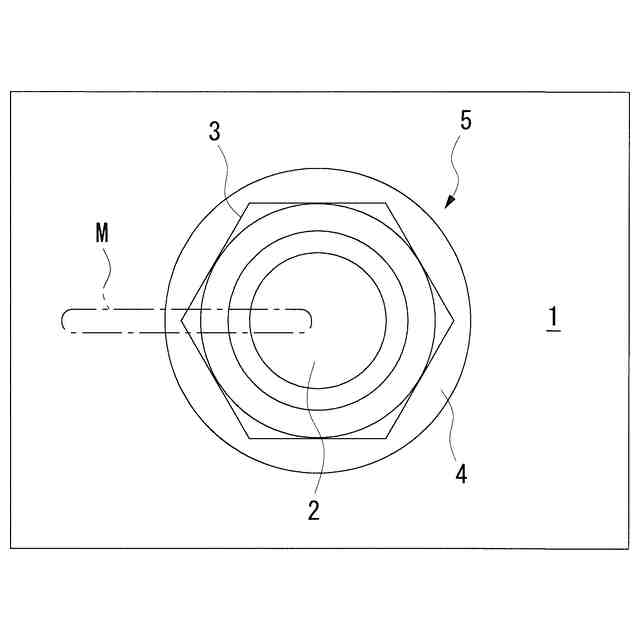

締結部材へのマーキング状態を示す平面図

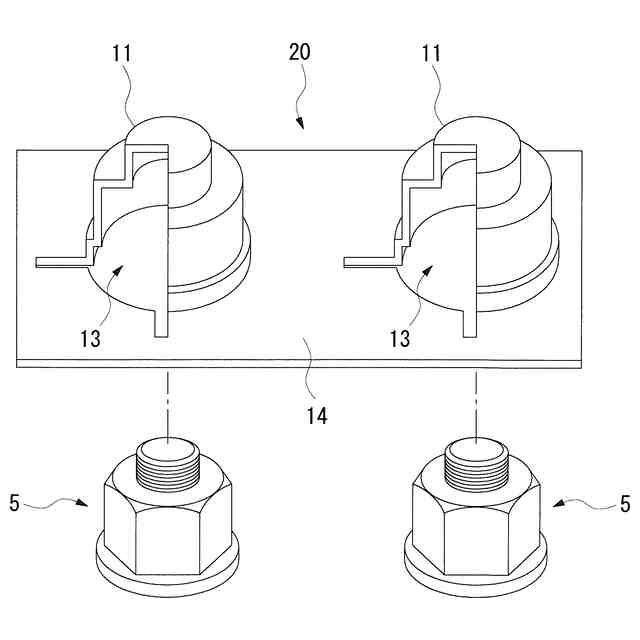

本発明の一実施形態を示すマーキング補助具及び締結部材の斜視図
【発明を実施するための形態】
【００１０】
図１乃至図８は本発明の一実施形態を示すもので、例えば橋梁等の構造物の部材接合部分に用いられるボルト、ナット等の締結部材と締結対象物に施されるマーキングの作業を補助するための締結部材用マーキング補助具を示すものである。
（【００１１】以降は省略されています）
