公開番号2025083481
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025039085,2021105613
出願日2025-03-12,2021-06-25
発明の名称情報処理装置、文字認識システム、情報処理方法及びプログラム
出願人ローレルバンクマシン株式会社,ローレル機械株式会社,ローレルプレシジョン株式会社
代理人弁理士法人旺知国際特許事務所
主分類G06V 30/12 20220101AFI20250523BHJP(計算;計数)
要約【課題】文字認識の結果の確認及び修正を効率的に行うことが可能な情報処理装置を提供する。
【解決手段】端末装置20は、画像に含まれる文字を認識する文字認識処理により文字画像CIから読み取られた複数の文字CRを示す文字情報、及び、文字画像CIを示す画像情報を取得する取得部222と、文字情報により示される複数の文字CRと、画像情報により示される文字画像CIとを、表示装置30に表示させる表示制御部224と、を備え、表示制御部224は、文字画像CIのうち、複数の文字CRの中からユーザにより選択された選択文字に対応する選択部分を、文字画像CIの他の部分から識別可能な態様で表示装置30に表示させる。
【選択図】図6
特許請求の範囲【請求項１】
画像に含まれる文字を認識する文字認識処理により文字画像から読み取られた複数の文字を示す文字情報、及び、前記文字画像を示す文字画像情報を取得する取得部と、
前記文字情報により示される前記複数の文字と、前記文字画像情報により示される前記文字画像とを、表示装置に表示させる表示制御部と、
前記文字画像のうち、前記複数の文字の中からユーザにより選択された選択文字の位置を、選択位置として特定する特定部と、
前記文字画像に含まれる、前記複数の文字に対応する複数の文字部分から、前記選択位置に対応する文字部分を、選択部分として選択する選択部と、を備え、
前記表示制御部は、前記複数の文字を特定方向に配列し、前記複数の文字の各々の前記特定方向における表示位置と前記複数の文字部分の各々の前記特定方向における表示位置とを、互いに一致させるとともに、前記選択部分を、前記文字画像の他の部分から識別可能な態様で前記表示装置に表示させ、ユーザが前記選択文字を修正する間は、前記選択部分における前記識別可能な態様を維持することを特徴とする情報処理装置。
続きを表示（約 1,900 文字）【請求項２】
文字画像を示す文字画像情報を取得する画像情報取得部と、
前記文字画像情報により示される前記文字画像に含まれる複数の文字を認識する文字認識部と、
前記文字画像と、前記文字認識部により認識された前記複数の文字とを、表示装置に表示させる表示制御部と、
前記文字画像のうち、前記複数の文字の中からユーザにより選択された選択文字の位置を、選択位置として特定する特定部と、
前記文字画像に含まれる、前記複数の文字に対応する複数の文字部分から、前記選択位置に対応する文字部分を、選択部分として選択する選択部と、を備え、
前記表示制御部は、前記複数の文字を特定方向に配列し、前記複数の文字の各々の前記特定方向における表示位置と前記複数の文字部分の各々の前記特定方向における表示位置とを、互いに一致させるとともに、前記選択部分を、前記文字画像の他の部分から識別可能な態様で前記表示装置に表示させ、ユーザが前記選択文字を修正する間は、前記選択部分における前記識別可能な態様を維持することを特徴とする情報処理装置。
【請求項３】
前記表示制御部は、前記表示装置に表示される前記複数の文字において、前記選択文字の位置に対応する位置にカーソル画像を表示させることを特徴とする請求項１または２のいずれかに記載の情報処理装置。
【請求項４】
画像に含まれる文字画像を示す文字画像情報を読み取り、前記文字画像から読み取られた複数の文字を認識する文字認識処理を行う文字認識装置と、
前記文字認識装置により読み取られた前記文字画像情報により示される前記文字画像と、前記文字認識処理により認識された前記複数の文字とを表示する表示装置と、
前記文字画像情報と、前記複数の文字を示す文字情報とを取得する取得部と、前記表示装置に前記文字画像情報により示される前記文字画像と前記文字情報により示される前記複数の文字とを表示させる表示制御部と、前記文字画像のうち、前記複数の文字の中からユーザにより選択された選択文字の位置を、選択位置として特定する特定部と、前記文字画像に含まれる、前記複数の文字に対応する複数の文字部分から、前記選択位置に対応する文字部分を、選択部分として選択する選択部とを有する端末装置と、を備えた文字認識システムであって、
前記表示制御部は、前記複数の文字を特定方向に配列し、前記複数の文字の各々の前記特定方向における表示位置と前記複数の文字部分の各々の前記特定方向における表示位置とを、互いに一致させるとともに、前記選択部分を、前記文字画像の他の部分から識別可能な態様で前記表示装置に表示させ、ユーザが前記選択文字を修正する間は、前記選択部分における前記識別可能な態様を維持することを特徴とする文字認識システム。
【請求項５】
文字画像を示す文字画像情報を取得し、
前記文字画像情報により示される前記文字画像に含まれる複数の文字を認識し、
前記文字画像と、認識された前記複数の文字とを、表示装置に表示させ、
前記複数の文字を特定方向に配列し、前記複数の文字の各々の前記特定方向における表示位置と前記複数の文字部分の各々の前記特定方向における表示位置とを、互いに一致させるとともに、前記複数の文字の中からユーザにより選択された選択文字に対応する、前記文字画像に含まれる文字部分である選択部分を、前記文字画像の他の部分から識別可能な態様で前記表示装置に表示させ、ユーザが前記選択文字を修正する間は、前記選択部分における前記識別可能な態様を維持することを特徴とする情報処理方法。
【請求項６】
プロセッサを、
文字画像を示す文字画像情報を取得する画像情報取得部と、
前記文字画像情報により示される前記文字画像に含まれる複数の文字を認識する文字認識部と、
前記文字画像と、前記文字認識部により認識された前記複数の文字とを、表示装置に表示させる表示制御部と、
として機能させ、
前記表示制御部は、前記複数の文字を特定方向に配列し、前記複数の文字の各々の前記特定方向における表示位置と前記複数の文字部分の各々の前記特定方向における表示位置とを、互いに一致させるとともに、前記複数の文字の中からユーザにより選択された選択文字に対応する、前記文字画像に含まれる文字部分である選択部分を、前記文字画像の他の部分から識別可能な態様で前記表示装置に表示させ、ユーザが前記選択文字を修正する間は、前記選択部分における前記識別可能な態様を維持することを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置、文字認識システム、情報処理方法及びプログラムに関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
文字認識装置等の情報処理装置では、一般的に、光学文字認識（ＯＣＲ：Ｏｐｔｉｃａｌｃｈａｒａｃｔｅｒｒｅｃｏｇｎｉｔｉｏｎ）技術が採用されている。ＯＣＲ技術は、帳票等の媒体に記載された文字をカメラ及びイメージスキャナ等の光学的な手段により画像として取込み、取り込んだ画像内の文字をコンピュータ等が利用可能な文字情報（例えば、文字コード）に変換する技術である。特許文献１には、紙に書かれた文章をオペレータが手で計算機に入力する清書作業を、ＯＣＲ技術を用いて支援する清書支援装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１７０４６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、この種のＯＣＲ技術の文字認識精度は１００％にはならないため、通常、オペレータによる目視による確認作業と手作業での修正が行われる。このため、文字認識の結果の確認及び修正を効率的に行うことが可能な情報処理装置が求められている。
【課題を解決するための手段】
【０００５】
本発明の好適な態様に係る情報処理装置は、画像に含まれる文字を認識する文字認識処理により文字画像から読み取られた複数の文字を示す文字情報、及び、前記文字画像を示す文字画像情報を取得する取得部と、前記文字情報により示される前記複数の文字と、前記文字画像情報により示される前記文字画像とを、表示装置に表示させる表示制御部と、前記文字画像のうち、前記複数の文字の中からユーザにより選択された選択文字の位置を、選択位置として特定する特定部と、前記文字画像に含まれる、前記複数の文字に対応する複数の文字部分から、前記選択位置に対応する文字部分を、選択部分として選択する選択部と、を備え、前記表示制御部は、前記複数の文字を特定方向に配列し、前記複数の文字の各々の前記特定方向における表示位置と前記複数の文字部分の各々の前記特定方向における表示位置とを、互いに一致させるとともに、前記選択部分を、前記文字画像の他の部分から識別可能な態様で前記表示装置に表示させ、ユーザが前記選択文字を修正する間は、前記選択部分における前記識別可能な態様を維持する。
【０００６】
本発明の好適な態様に係る文字認識システムは、画像に含まれる文字画像を示す文字画像情報を読み取り、前記文字画像から読み取られた複数の文字を認識する文字認識処理を行う文字認識装置と、前記文字認識装置により読み取られた前記文字画像情報により示される前記文字画像と、前記文字認識処理により認識された前記複数の文字とを表示する表示装置と、前記文字画像情報と、前記複数の文字を示す文字情報とを取得する取得部と、前記表示装置に前記文字画像情報により示される前記文字画像と前記文字情報により示される前記複数の文字とを表示させる表示制御部と、前記文字画像のうち、前記複数の文字の中からユーザにより選択された選択文字の位置を、選択位置として特定する特定部と、前記文字画像に含まれる、前記複数の文字に対応する複数の文字部分から、前記選択位置に対応する文字部分を、選択部分として選択する選択部とを有する端末装置と、を備えた文字認識システムであって、前記表示制御部は、前記複数の文字を特定方向に配列し、前記複数の文字の各々の前記特定方向における表示位置と前記複数の文字部分の各々の前記特定方向における表示位置とを、互いに一致させるとともに、前記選択部分を、前記文字画像の他の部分から識別可能な態様で前記表示装置に表示させ、ユーザが前記選択文字を修正する間は、前記選択部分における前記識別可能な態様を維持する。
【０００７】
本発明の好適な態様に係る情報処理方法は、文字画像を示す文字画像情報を取得し、前記文字画像情報により示される前記文字画像に含まれる複数の文字を認識し、前記文字画像と、認識された前記複数の文字とを、表示装置に表示させ、前記複数の文字を特定方向に配列し、前記複数の文字の各々の前記特定方向における表示位置と前記複数の文字部分の各々の前記特定方向における表示位置とを、互いに一致させるとともに、前記複数の文字の中からユーザにより選択された選択文字に対応する、前記文字画像に含まれる文字部分である選択部分を、前記文字画像の他の部分から識別可能な態様で前記表示装置に表示させ、ユーザが前記選択文字を修正する間は、前記選択部分における前記識別可能な態様を維持する。
【０００８】
本発明の好適な態様に係るプログラムは、プロセッサを、文字画像を示す文字画像情報を取得する画像情報取得部と、前記文字画像情報により示される前記文字画像に含まれる複数の文字を認識する文字認識部と、前記文字画像と、前記文字認識部により認識された前記複数の文字とを、表示装置に表示させる表示制御部と、として機能させ、前記表示制御部は、前記複数の文字を特定方向に配列し、前記複数の文字の各々の前記特定方向における表示位置と前記複数の文字部分の各々の前記特定方向における表示位置とを、互いに一致させるとともに、前記複数の文字の中からユーザにより選択された選択文字に対応する、前記文字画像に含まれる文字部分である選択部分を、前記文字画像の他の部分から識別可能な態様で前記表示装置に表示させ、ユーザが前記選択文字を修正する間は、前記選択部分における前記識別可能な態様を維持する。
【発明の効果】
【０００９】
本発明によれば、文字認識の結果の確認及び修正を効率的に行うことが可能な情報処理装置を提供することができる。
【図面の簡単な説明】
【００１０】

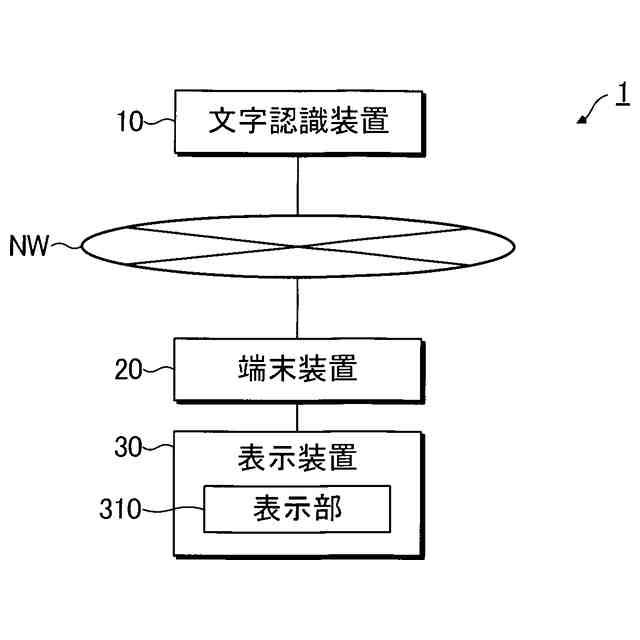

実施形態に係る文字認識システムの概要を説明するための説明図である。

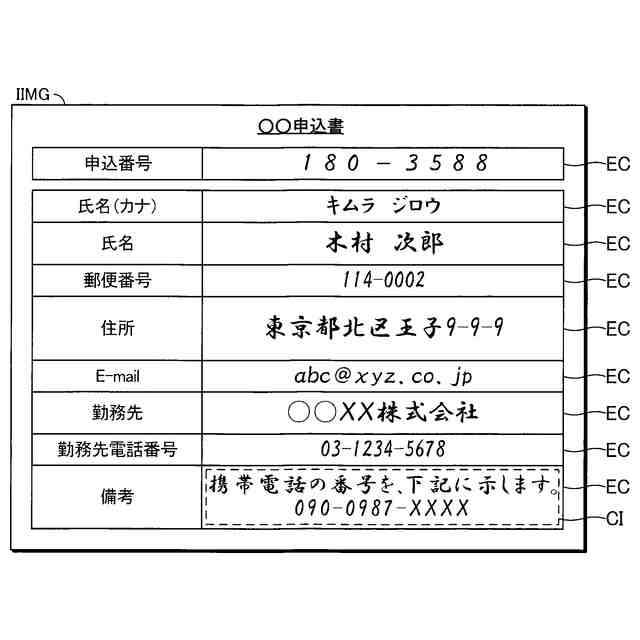

入力画像の一例を説明するための説明図である。

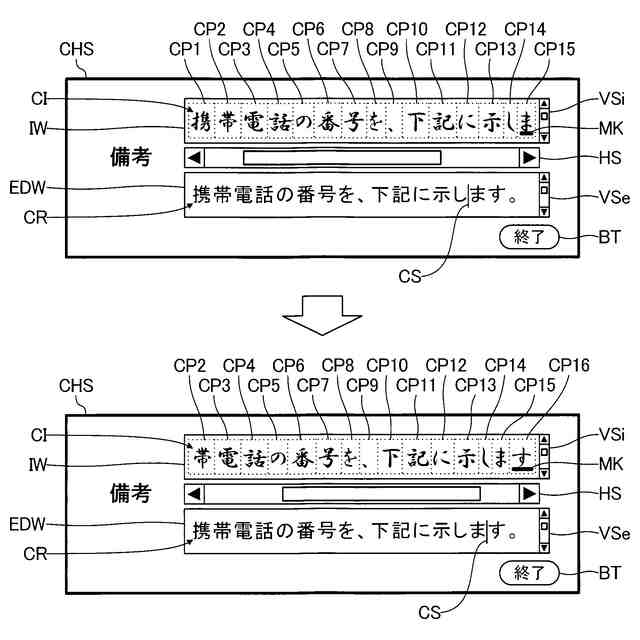

文字認識処理の結果を確認するための確認画面の概要の一例を説明するための説明図である。
図１に示した文字認識装置の構成の一例を示す機能ブロック図である。

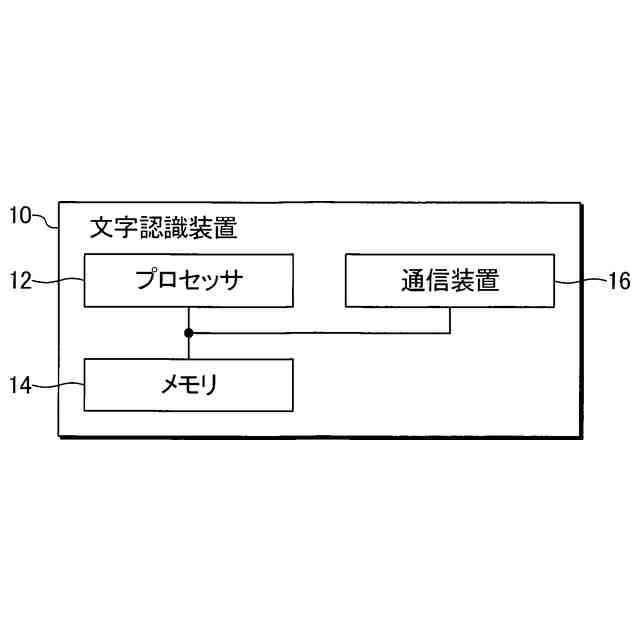

図４に示した文字認識装置のハードウェア構成の一例を示す図である。

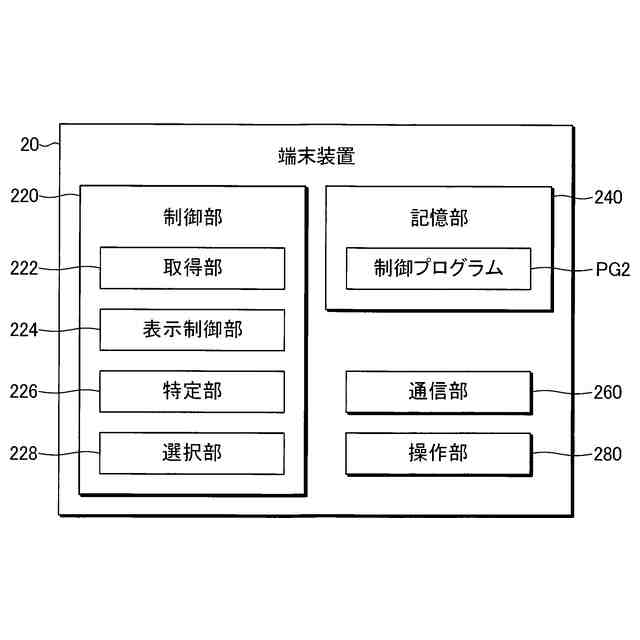

図１に示した端末装置の構成の一例を示す機能ブロック図である。

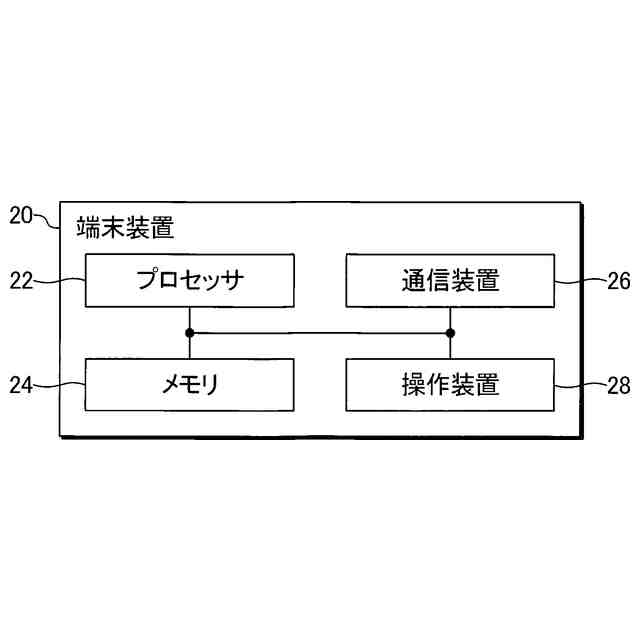

図６に示した端末装置のハードウェア構成の一例を示す図である。

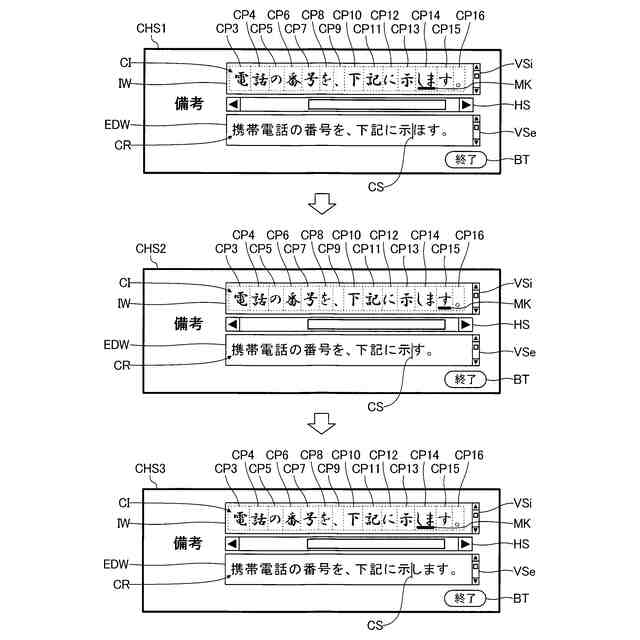

図１に示した端末装置の動作の概要を説明するための説明図である。

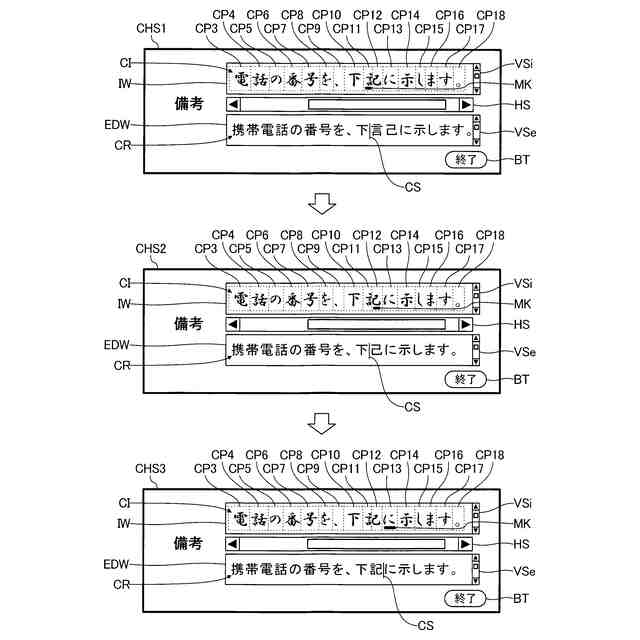

図１に示した端末装置の動作の概要を説明するための別の説明図である。
図１に示した文字認識システムの動作の一例を示すシーケンスチャートである。
第１変形例に係る確認画面の一例を示す図である。
第２変形例に係る確認画面の一例を示す図である。
第３変形例に係る確認画面の一例を示す図である。
第４変形例に係る確認画面の一例を示す図である。
第５変形例に係る確認画面の一例を示す図である。
第６変形例に係る確認画面の一例を示す図である。
第７変形例に係る文字認識システムの概要を説明するための説明図である。
第８変形例に係る文字認識装置の構成の一例を示す機能ブロック図である。
図１８に示した文字認識装置のハードウェア構成の一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
