特許ウォッチ

公開番号2025082888
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196408
出願日2023-11-20
発明の名称透明性に優れた樹脂組成物およびその成形品
出願人株式会社ヘミセルロース
代理人弁理士法人プロテクトスタンス
主分類C08L 25/04 20060101AFI20250523BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】樹脂の本来保有する透明性や、耐熱性、機械特性、成形加工性の特徴を維持しつつ、石油資源由来原料の使用比率を低減する樹脂組成物を提供する。
【解決手段】本実施形態は、透明性に優れた樹脂組成物である。この樹脂組成物は、スチレン系樹脂、ポリカーボネート樹脂、アクリル樹脂の少なくとも一種を含むベース樹脂と、単糖の水酸基水酸基に脂肪酸がエステル結合した糖誘導体と、を含む。そして、ベース樹脂は樹脂組成物中の含有率が80質量%超過97質量%以下であり、糖誘導体はその分子量が300g/mol以上2300g/mol以下である。
【選択図】なし
特許請求の範囲【請求項１】
透明性に優れた樹脂組成物であって、
スチレン系樹脂、ポリカーボネート樹脂、アクリル樹脂の少なくとも一種を含むベース樹脂と、
糖の水酸基に脂肪酸がエステル結合した糖誘導体と、を含み、
前記ベース樹脂は、前記樹脂組成物中の含有率が８０質量％超過９７質量％以下であり、
前記糖誘導体は、その分子量が３００ｇ／ｍｏｌ以上２３００ｇ／ｍｏｌ以下である、透明性に優れた樹脂組成物。
続きを表示（約 260 文字）【請求項２】
前記糖および／または前記脂肪酸がバイオマス由来である、請求項１に記載の透明性に優れた樹脂組成物。
【請求項３】
前記糖がキシロースである、請求項２に記載の透明性に優れた樹脂組成物。
【請求項４】
前記糖誘導体は、その分子量が６００ｇ／ｍｏｌ以上、１２００ｇ／ｍｏｌ以下である、請求項１から請求項３のいずれか一項に記載の透明性に優れた樹脂組成物。
【請求項５】
請求項１から請求項３のいずれか一項に記載の透明性に優れた樹脂組成物を含む成形品。

発明の詳細な説明【技術分野】
【０００１】
本発明は透明性に優れた樹脂組成物及びその樹脂組成物から成形された成形品に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来の透明性樹脂のバイオマス由来技術に関して、バイオマスナフサを経由するマスバランス方式による供給が始まっている。本技術は既存設備での生産が可能であり、品質が化石資源由来と同等であるなどのメリットはあるものの、供給面に不安があることからバイオマス混率拡大が難しい。そこで、バイオマス由来樹脂を添加剤として石油由来樹脂と混合することによって、機械物性、成形加工性を維持しつつ、バイオマス由来樹脂組成物を提供することも環境負荷低減の一手法として提案されている。
【０００３】
その一例として、特許文献１には低環境負荷と耐衝撃性に優れるポリ乳酸を配合したスチレン系樹脂が開示されている。また、特許文献２には耐熱性、硬度などに優れる多糖誘導体を配合した樹脂組成物が開示され、特許文献３には光透過性と耐熱性、外観に優れるセルロース系多糖が配合されたスチレン系樹脂が開示されている。また、特許文献４には透明性や耐熱性に優れるバイオポリエステルを配合したスチレン系樹脂が開示され、特許文献５には環境負荷低減や金型汚れ低減に優れる植物油などのバイオマス由来可塑剤を配合したスチレン系樹脂が開示されている。
【０００４】
また特許文献６には汎用のポリカーボネートにバイオマス由来樹脂であるポリ乳酸を混練したバイオポリカーボネートが開示され、特許文献７には従来のビスフェノールＡを糖由来のイソソルビド変性化合物に置き換えたバイオポリカーボネートが開示されている。また、特許文献８には微生物を用いてメタクリル酸及び／またはそのエステルを製造する技術が開示されている。
【０００５】
しかし、特許文献１及び特許文献２は、スチレン系樹脂に非相溶の樹脂を配合しており高い透明性を維持することは難しい。特許文献３は粉末のセルロースを大量に配合するので高い透明性は得られない。特許文献４はポリエステルの分解は避けられず高い透明性も得られない。特許文献５はゴム状粒子を含むものであり高い透明性をもつスチレン系樹脂を得ることは期待できない。また特許文献６は非相溶の樹脂を配合したものであるため、特許文献７はポリカーボネート樹脂にバイオマス成分を導入し併せて木粉を導入したものであり、それぞれ高い透明性は得られない。特許文献８は、微生物由来のアクリル樹脂原料成分を高純度で得ることが必要であるため難度が高くコストの高いものとなる。
【先行技術文献】
【特許文献】
【０００６】
特開２０１５－８６２５１号公報
特開２０２０－１３２７９０号公報
特開２０２１－１６５３７８号公報
特開２０２２－１３４２２３号公報
特開２０２３－２５６２０号公報
特開２００７－１９１５７７号公報
特開２０１２－９２２３５号公報
国際公開２０１４／０３８２１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
これらの課題を解決するべく、本発明者らはバイオマス成分として糖に着目し、鋭意研究を進め、糖を脂肪酸により修飾し、その誘導体の分子の大きさを制御することが、透明性やその他の特性を向上できることを見出したものである。
したがって、本発明は、樹脂の本来保有する透明性や、耐熱性、機械特性、成形加工性の特徴を維持しつつ、石油資源由来原料の使用比率を低減するという課題を解決する樹脂組成物を提供する。
【課題を解決するための手段】
【０００８】
本実施形態は、透明性に優れた樹脂組成物である。この樹脂組成物は、（ａ）スチレン系樹脂、ポリカーボネート樹脂、アクリル樹脂の少なくとも一種を含むベース樹脂と、（ｂ）糖の水酸基に脂肪酸がエステル結合した糖誘導体と、を含む。そしてベース樹脂は樹脂組成物中の含有率が８０質量％超過９７質量％以下であり、糖誘導体はその分子量が３００ｇ／ｍｏｌ以上２３００ｇ／ｍｏｌ以下である。
【０００９】
糖誘導体の糖および／または脂肪酸がバイオマス由来であることが好ましい。
糖誘導体の糖がキシロースであることが好ましい。
糖誘導体は、その分子量が６００ｇ／ｍｏｌ以上１２００ｇ／ｍｏｌ以下であることが好ましい。
また本実施形態では、上述した透明性に優れた樹脂組成物を含む成形品を提供する。
【発明の効果】
【００１０】
本発明の樹脂組成物は、石油資源由来原料の使用比率を低減しつつ、透明性や、耐熱性、機械特性、成形加工性の特徴を維持することが可能となる。
【発明を実施するための形態】

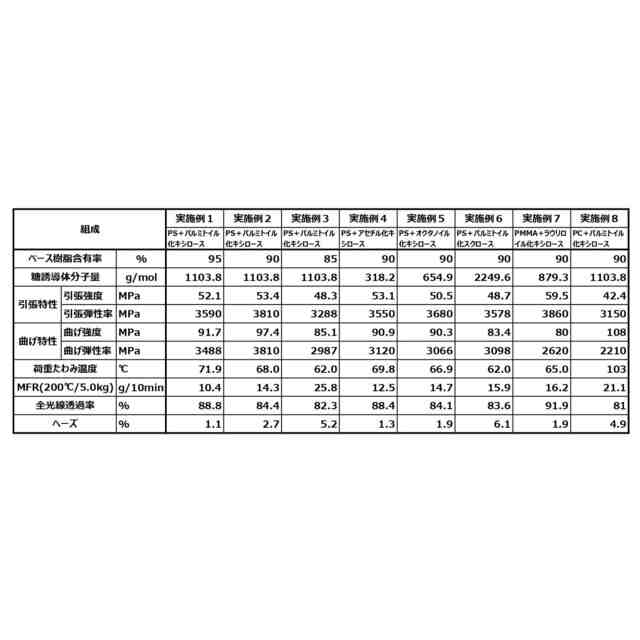

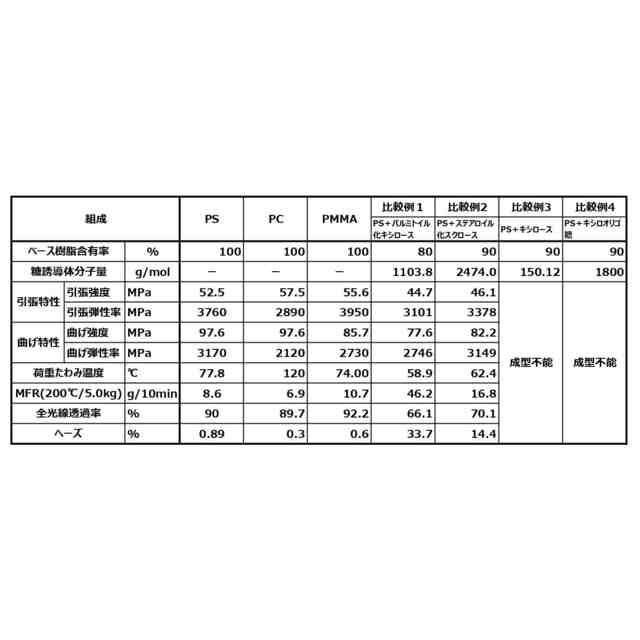

（【００１１】以降は省略されています）

関連特許
