公開番号2025082197
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2023195507
出願日2023-11-16
発明の名称混注管理システム、読取端末、混注管理プログラム
出願人株式会社湯山製作所
代理人個人
主分類A61J 3/00 20060101AFI20250521BHJP(医学または獣医学;衛生学)
要約【課題】混注支援装置の使用漏れを抑止することが可能な混注管理システム、読取端末、又は混注管理プログラムを提供すること。
【解決手段】混注管理システムは、調製データに基づいて薬剤を輸液容器に注入する混注処理の少なくとも一部を支援する混注支援処理を実行する支援装置と、前記調製データに対応するコード情報を記録媒体に記録する記録処理部と、前記混注支援装置による処理対象として割り当てられている前記調製データに対応する前記コード情報が読み取られた場合に、当該調製データに基づく前記混注支援処理が前記混注支援装置で実行済みであるか否かを判定する第1判定処理部と、前記第1判定処理部によって前記混注支援処理が実行済みでないと判定された場合に、予め定められた第1報知情報を報知する第1報知処理部とを備える。
【選択図】図42
特許請求の範囲【請求項１】
調製データに基づいて薬剤を輸液容器に注入する混注処理の少なくとも一部を支援する混注支援処理を実行する混注支援装置と、
前記調製データに対応するコード情報を記録媒体に記録する記録処理部と、
前記混注支援装置による処理対象として割り当てられている前記調製データに対応する前記コード情報が読み取られた場合に、当該調製データに基づく前記混注支援処理が前記混注支援装置で実行済みであるか否かを判定する第１判定処理部と、
前記第１判定処理部によって前記混注支援処理が実行済みでないと判定された場合に、予め定められた第１報知情報を報知する第１報知処理部と、
を備える混注管理システム。
続きを表示（約 2,300 文字）【請求項２】
前記混注支援処理により前記混注処理においてエラーが発生したと判断された場合であって当該エラーを承認するためのユーザ操作が行われた場合に、当該エラーが承認された旨の承認履歴を記憶する第１記憶処理部と、
前記混注支援装置による処理対象として割り当てられている前記調製データに対応する前記コード情報が読み取られた場合に、当該調製データに基づく前記混注支援処理について前記承認履歴が存在するか否かを判定する第２判定処理部と、
前記第２判定処理部によって前記承認履歴が存在すると判定された場合に、予め定められた第２報知情報を報知する第２報知処理部と、
を備える、
請求項１に記載の混注管理システム。
【請求項３】
調製データに基づいて薬剤を輸液容器に注入する混注処理及び前記輸液容器に前記記録媒体を付する処理を実行する混注装置と、
前記混注装置で実行される前記混注処理においてエラーが発生した場合であって当該エラーを承認するためのユーザ操作が行われた場合に、当該エラーが承認された旨の承認履歴を記憶する第２記憶処理部と、
前記混注装置による処理対象として割り当てられている前記調製データに対応する前記コード情報が読み取られた場合に、当該調製データに基づく前記混注処理について前記承認履歴が存在するか否かを判定する第３判定処理部と、
前記第３判定処理部によって前記承認履歴が存在すると判定された場合に、予め定められた第３報知情報を報知する第３報知処理部と、
を備える、
請求項１又は２に記載の混注管理システム。
【請求項４】
前記混注処理が実行可能な複数の混注処理領域のうち当該混注処理で使用される薬剤の取り揃えが行われる特定の混注処理領域が当該混注処理の実行場所として割り当てられていない調製データに対応する前記コード情報が読み取られた場合に、予め定められた第４報知情報を報知する第４報知処理部を備える、
請求項１又は２に記載の混注管理システム。
【請求項５】
前記記録媒体から読み取られる前記コード情報と、前記輸液容器が収容される収容部から読み取られるコード情報とに基づいて、当該輸液容器と当該収容部との組み合わせの適否を判定する第４判定処理部と、
前記第４判定処理部により前記組み合わせが適切でないと判定された場合に、予め定められた第５報知情報を報知する第５報知処理部と、
を備える、
請求項１～４のいずれかに記載の混注管理システム。
【請求項６】
前記混注処理が実行可能な複数の混注処理領域のうち当該混注処理で使用される薬剤の取り揃えが行われる特定の混注処理領域で前記コード情報が読み取られた場合に、当該コード情報に対応する前記調製データに基づく混注処理の実行状況と、当該調製データに対応して予め設定される、当該調製データに基づく混注処理の実行場所との関係が予め設定された条件を満たす場合に、予め定められた第７報知情報を報知する第７報知処理部を備える、
請求項１～５のいずれかに記載の混注管理システム。
【請求項７】
前記第７報知処理部は、前記混注処理の実行場所が前記特定の混注処理領域であり当該混注処理の実行状況が未実行であると判断した場合に、予め設定された第８報知情報を前記第７報知情報として報知し、又は、前記混注処理の実行場所が前記特定の混注処理領域ではなく当該混注処理の実行状況が実行済であると判断した場合に、予め設定された第９報知情報を前記第７報知情報として報知する、
請求項６に記載の混注管理システム。
【請求項８】
前記混注処理が実行可能な複数の混注処理領域のうち当該混注処理で使用される薬剤の取り揃えが行われる特定の混注処理領域で前記コード情報が読み取られた場合に、当該特定の混注処理領域における前記コード情報の読み取り時の混注処理の適切な実行状況を示す実行状況情報と当該コード情報の読み取り時における混注処理の実行状況とが一致しない場合に、予め設定された第１０報知情報を報知する第８報知処理部を備える、
請求項１～５のいずれかに記載の混注管理システム。
【請求項９】
調製データに基づいて薬剤を輸液容器に注入する混注処理の少なくとも一部を支援する混注支援処理を実行する混注支援装置による処理対象として割り当てられている前記調製データに対応するコード情報が読み取られた場合に、当該調製データに基づく前記混注支援処理が前記混注支援装置で実行済みであるか否かを判定する第１判定処理部と、
前記第１判定処理部によって前記混注支援処理が実行済みでないと判定された場合に、予め定められた第１報知情報を報知する第１報知処理部と、
を備える読取端末。
【請求項１０】
コンピュータに、
調製データに基づいて薬剤を輸液容器に注入する混注処理の少なくとも一部を支援する混注支援処理を実行する混注支援装置による処理対象として割り当てられている前記調製データに対応するコード情報が読み取られた場合に、当該調製データに基づく前記混注支援処理が前記混注支援装置で実行済みであるか否かを判定するステップと、
前記混注支援処理が実行済みでないと判定された場合に、予め定められた第１報知情報を報知するステップと、
を実行させるための混注管理プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、薬剤の混注処理を支援する混注管理システムに関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
病院又は薬局などの医療機関では、処方内容に基づいて薬剤容器内の薬剤を輸液容器に注入する混注処理が薬剤師などのユーザによって実行されることがある。また、前記混注処理を自動的に実行することが可能な混注装置が知られている（例えば、特許文献１参照）。さらに、ユーザが手作業で行う前記混注処理を支援する混注支援装置も知られている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－４０２９５号公報
特開２０２２－１１６２９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、本来は混注支援装置を使用して混注処理を実行するべき処方データ（調製データ）について、ユーザが混注支援装置を使用することなく混注処理を実行すると、当該混注処理で人為的ミスが発生するおそれがある。
【０００５】
本発明の目的は、混注支援装置の使用漏れを抑止することが可能な混注管理システム、読取端末、又は混注管理プログラムを提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る混注管理システムは、調製データに基づいて薬剤を輸液容器に注入する混注処理の少なくとも一部を支援する混注支援処理を実行する支援装置と、前記調製データに対応するコード情報を記録媒体に記録する記録処理部と、前記混注支援装置による処理対象として割り当てられている前記調製データに対応する前記コード情報が読み取られた場合に、当該調製データに基づく前記混注支援処理が前記混注支援装置で実行済みであるか否かを判定する第１判定処理部と、前記第１判定処理部によって前記混注支援処理が実行済みでないと判定された場合に、予め定められた第１報知情報を報知する第１報知処理部と、を備える。
【０００７】
本発明に係る読取端末は、調製データに基づいて薬剤を輸液容器に注入する混注処理の少なくとも一部を支援する混注支援処理を実行する混注支援装置による処理対象として割り当てられている前記調製データに対応するコード情報が読み取られた場合に、当該調製データに基づく前記混注支援処理が前記混注支援装置で実行済みであるか否かを判定する第１判定処理部と、前記第１判定処理部によって前記混注支援処理が実行済みでないと判定された場合に、予め定められた第１報知情報を報知する第１報知処理部と、を備える。
【０００８】
本発明に係る混注管理プログラムは、コンピュータに、調製データに基づいて薬剤を輸液容器に注入する混注処理の少なくとも一部を支援する混注支援処理を実行する混注支援装置による処理対象として割り当てられている前記調製データに対応するコード情報が読み取られた場合に、当該調製データに基づく前記混注支援処理が前記混注支援装置で実行済みであるか否かを判定するステップと、前記混注支援処理が実行済みでないと判定された場合に、予め定められた第１報知情報を報知するステップと、を実行させるためのプログラムである。
【発明の効果】
【０００９】
本発明によれば、混注支援装置の使用漏れを抑止することが可能な混注管理システム、読取端末、又は混注管理プログラムを提供することができる。
【図面の簡単な説明】
【００１０】
図１は、本実施形態の混注装置の全体構成の一例を示す斜視図である。
図２は、混注装置を前方から見たときの、混注装置の概略的な内部構成の一例を示す斜視図である。

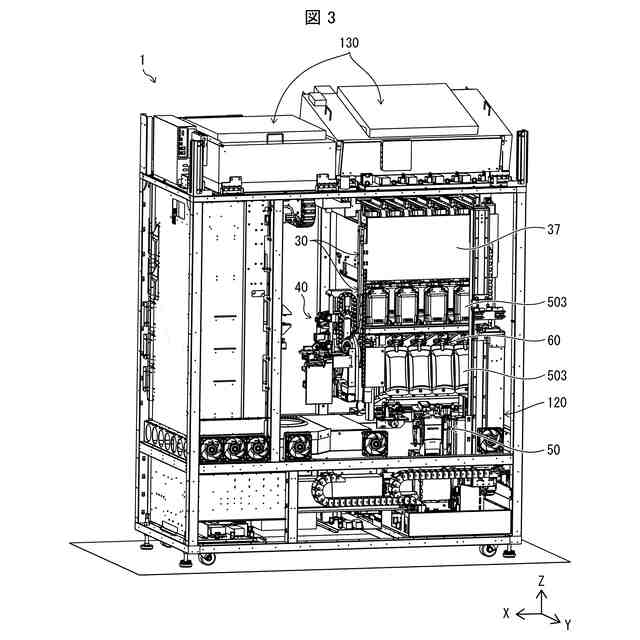

図３は、混注装置を後方から見たときの、混注装置の概略的な内部構成の一例を示す斜視図である。

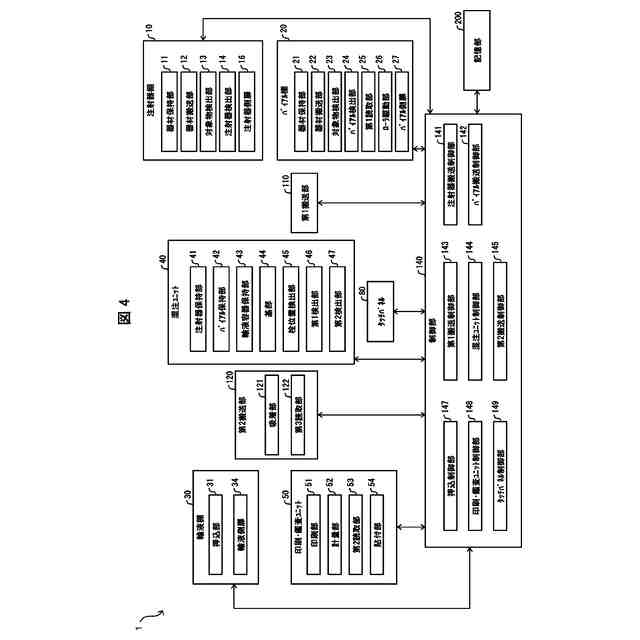

図４は、混注装置の全体構成の一例を示すブロック図である。

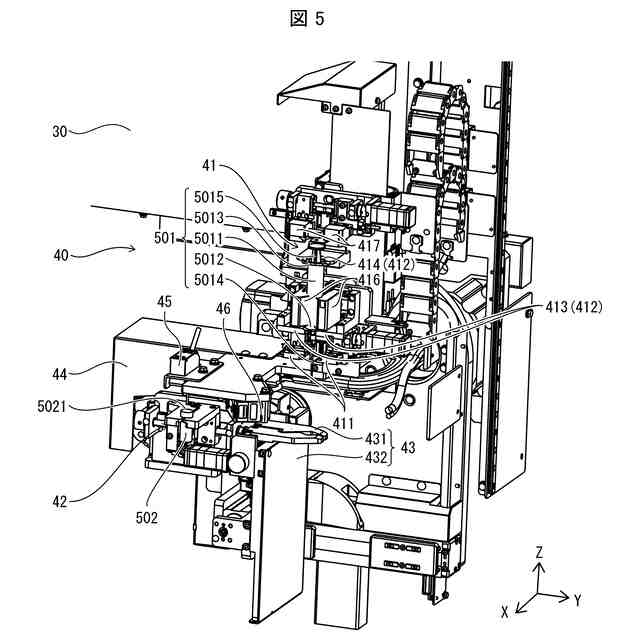

図５は、混注ユニットの構成の一例を示す斜視図である。

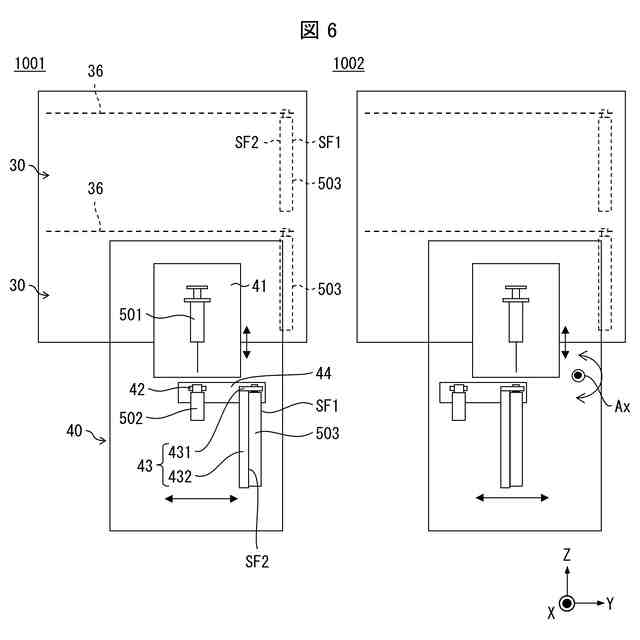

図６は、混注ユニットの概略的な構成の一例を示す正面図である。

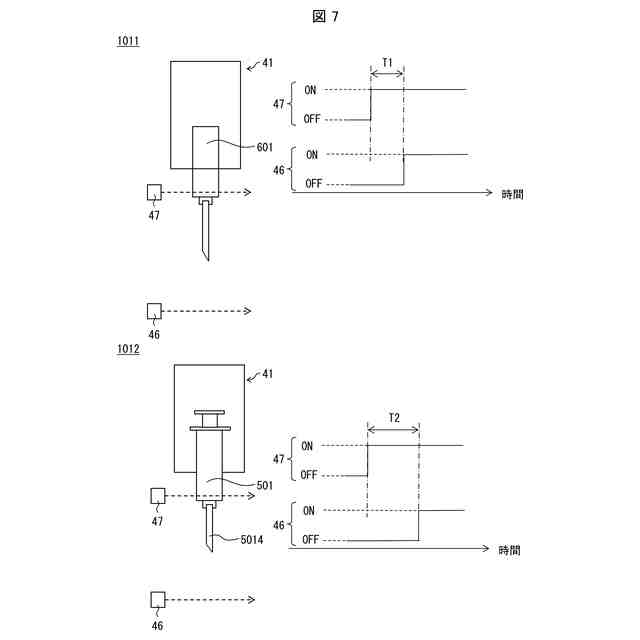

図７は、注射器の針先位置の調整について説明するための図である。

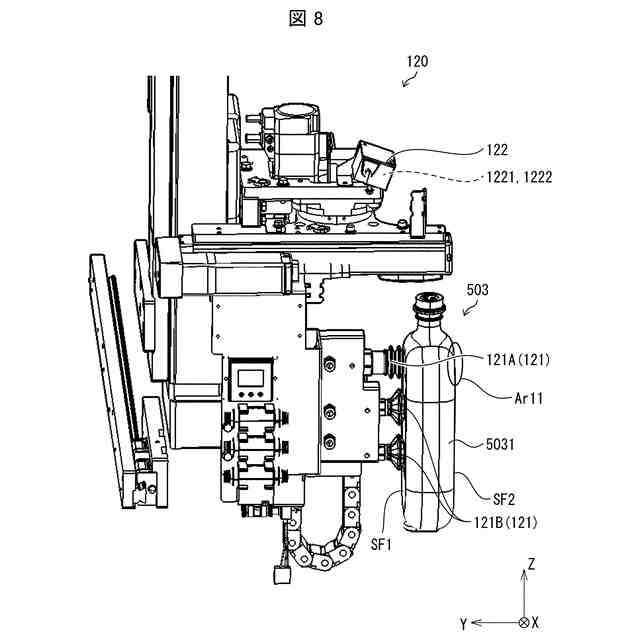

図８は、第２搬送部の構成の一例を示す図である。
図９は、第１情報の読取位置について説明するための図である。
図１０は、注射器棚及び薬剤容器棚の全体構成の一例を示す斜視図である。
図１１は、第１搬送部側から見たときの１つの注射器棚及び１つの薬剤容器棚の構成の一例を示す図と、薬剤容器棚を説明するための図である。
図１２は、制御部が薬剤容器の回収指示を受付けた場合の、制御部の処理の流れの一例を示すフローチャートである。
図１３は、輸液棚の構成の一例を示す斜視図である。
図１４は、押込部の具体的構成の一例を示す図である。
図１５は、押込搬送部の一例を示す側面図である。
図１６は、印刷・鑑査ユニットの全体構成の一例を示す斜視図である。
図１７は、印刷・鑑査ユニットを後方から見たときの斜視図である。
図１８は、印刷・鑑査ユニットの内部構成の一例を示す斜視図である。
図１９は、第１情報の読取りから第２ラベルの貼付けまでの動作例を説明するための図である。
図２０は、第１面に第１ラベルが貼付されている輸液容器の一例と、第２面に第２ラベルが貼付されている輸液容器の一例とを示す図である。
図２１は、輸液受入棚の一例を示す正面図である。
図２２は、輸液受入棚の一例を示す側面図である。
図２３は、レール部の形状の一例を示す図である。
図２４は、シャッターについて説明するための図である。
図２５は、混注管理システムの構成を示すブロック図である。
図２６は、データ出力処理の一例を示すフローチャートである。
図２７は、混注管理システムにおける調製データのグループ化の一例を示す図である。
図２８は、混注管理システムにおける表示画面の一例を示す図である。
図２９は、混注管理システムで用いられる搬送トレイの一例を示す図である。
図３０は、混注管理システムで印刷される帳票の一例を示す図である。
図３１は、混注制御処理の一例を示すフローチャートである。
図３２は、混注キャンセル処理の一例を示すフローチャートである。
図３３は、振替制御処理の一例を示すフローチャートである。
図３４は、混注管理システムで印刷されるラベルの一例を示す図である。
図３５は、薬剤払出処理の一例を示すフローチャートである。
図３４は、混注管理システムで印刷される注射箋の一例を示す図である。
図３７は、トレイ照合処理の一例を示すフローチャートである。
図３８は、混注管理システムにおける表示画面の一例を示す図である。
図３９は、混注管理システムにおける表示画面の一例を示す図である。
図４０は、調製手法選択処理の一例を示すフローチャートである。
図４１は、割当情報の一例を示す図である。

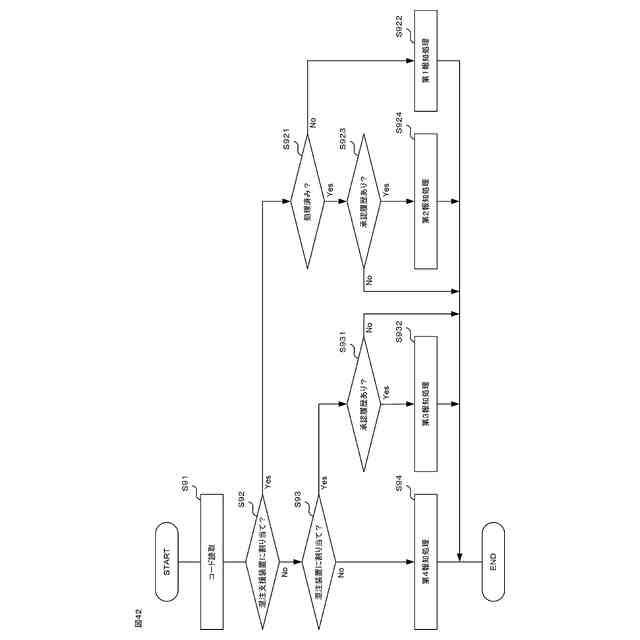

図４２は、報知制御処理の一例を示すフローチャートである。
図４３は、報知制御処理における表示画面の一例を示す図である。
図４４は、報知制御処理の一例を示すフローチャートである。
図４５は、報知制御処理の一例を示すフローチャートである。
図４６は、搬送可能報知処理の一例を示すフローチャートである。
図４７は、調製手法選択処理の一例を示すフローチャートである。
図４８は、割当情報の一例を示す図である。
図４９は、報知制御処理の一例を示すフローチャートである。
図５０は、報知制御処理の一例を示すフローチャートである。
図５１は、報知制御処理の一例を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
