公開番号2025078382
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2023190905
出願日2023-11-08
発明の名称組立スタッド及びそれを用いた床版の施工方法
出願人オリエンタル白石株式会社
代理人個人,個人
主分類E01D 19/12 20060101AFI20250513BHJP(道路,鉄道または橋りょうの建設)
要約【課題】貫通孔や床版下面空洞部を無くし、空洞部の充填不良による将来的な不具合発生率を低減させることができる組立スタッド及びそれを用いた床版の施工方法を提供する。

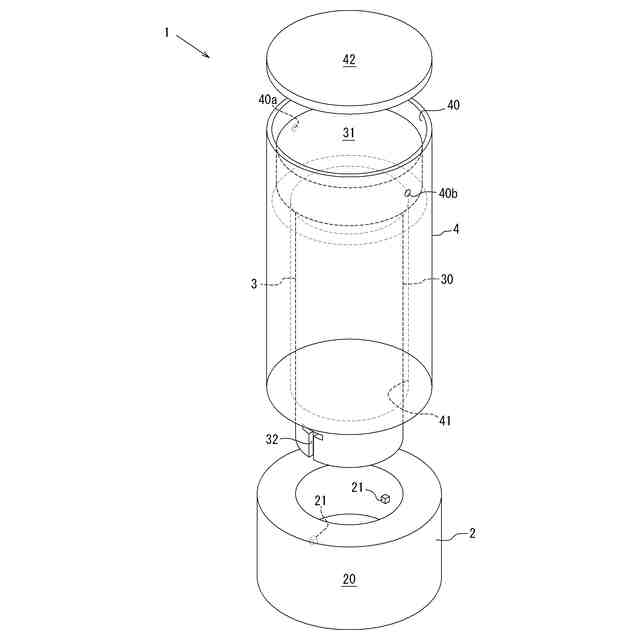

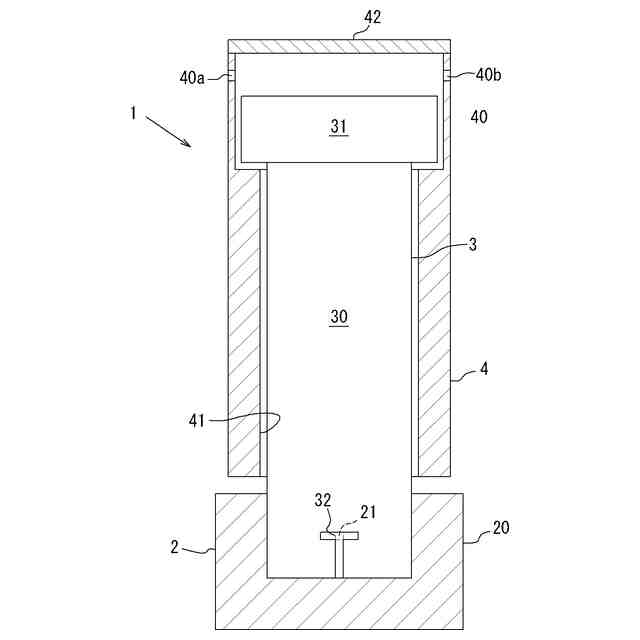

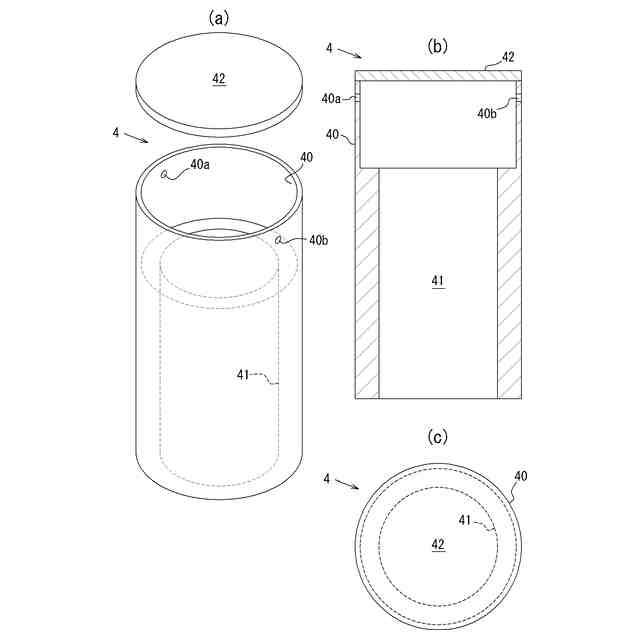

【解決手段】頭付きスタッドが上部と下部に分割されており、それらを組み立てて連結して使用することで鋼桁G1とプレキャスト床版B1とを一体化する組立スタッド(スタッドユニット)において、鋼桁G1に溶殖されるベース部2と、ベース部2に係合される頭付きスタッドを有するスタッド本体部3と、スタッド本体部3を収容する円筒状のスタッド収容筒部4を備え、スタッド収容筒部4に充填材が充填されて硬化することで鋼桁G1とプレキャスト床版B1とを一体化する。
【選択図】図1
特許請求の範囲【請求項１】
頭付きスタッドが上部と下部に分割されており、それらを組み立てて連結して使用することで鋼桁とプレキャスト床版とを一体化する組立スタッドであって、

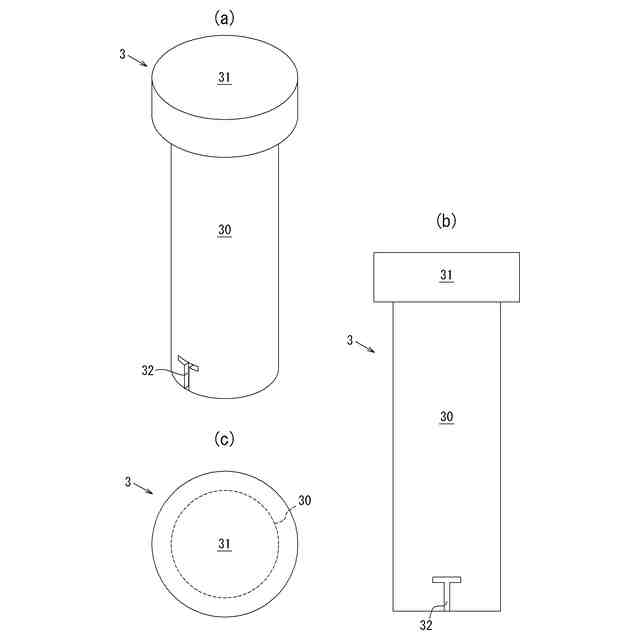

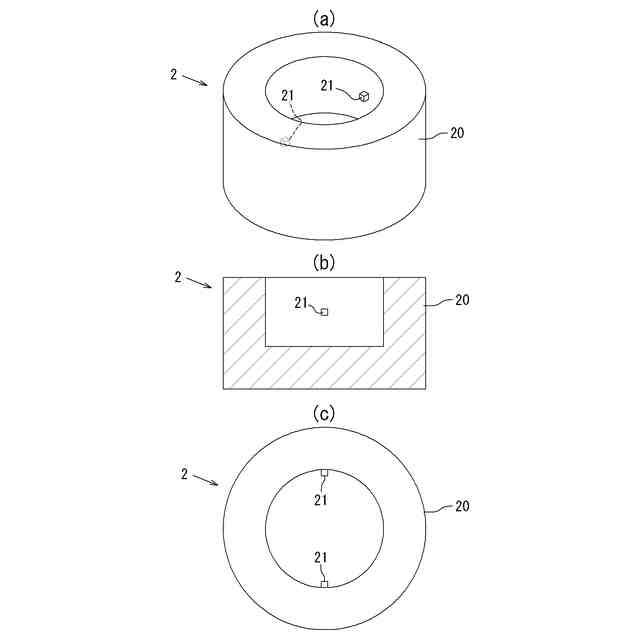

前記鋼桁に溶殖されるベース部と、前記ベース部に係合される頭付きスタッドを有するスタッド本体部と、前記スタッド本体部を収容する円筒状のスタッド収容筒部を備え、
前記スタッド収容筒部に充填材が充填されて硬化することで前記鋼桁と前記プレキャスト床版とを一体化すること
を特徴とする組立スタッド。
続きを表示（約 630 文字）【請求項２】
前記ベース部と前記スタッド本体部とは、機械的に係合又は取外し自在に構成されていること
を特徴とする請求項１に記載の組立スタッド。
【請求項３】
前記ベース部及び前記スタッド本体部のいずれか一方に凸部が形成され、他方にこの凸部と係合する係合溝が形成され、前記ベース部と前記スタッド本体部とは、係合又は取外し自在に構成されていること
を特徴とする請求項２に記載の組立スタッド。
【請求項４】
請求項１～３のいずれかに記載の組立スタッドを用いてプレキャスト床版を複数の鋼桁上に架け渡して設置する床版の施工方法であって、

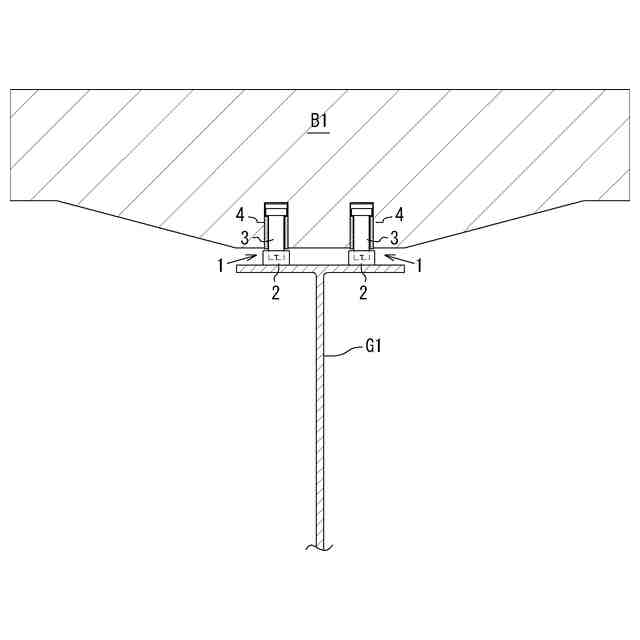

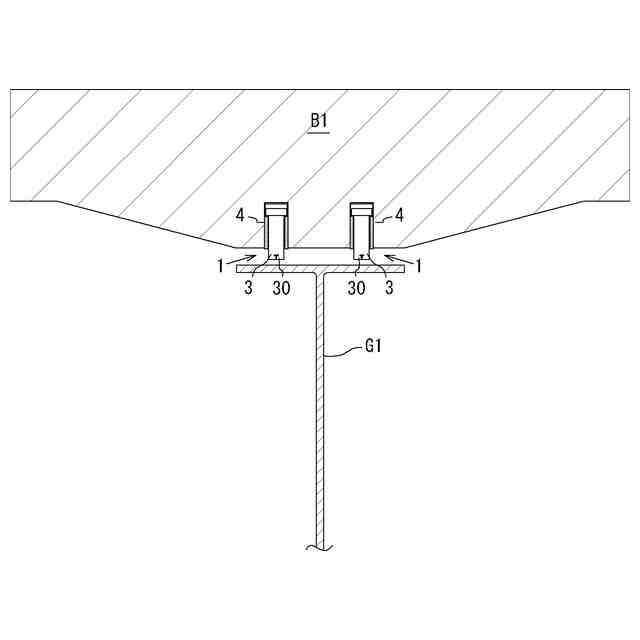

前記プレキャスト床版を複数の鋼桁の所定の位置に架け渡して設置する床版架設工程と、

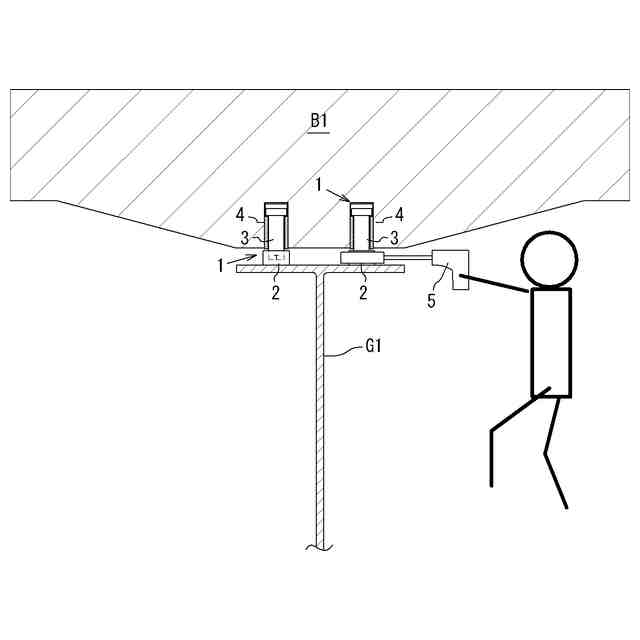

前記床版架設工程後に前記ベース部を前記プレキャスト床版下の横方向から把持して前記鋼桁上に溶殖するベース部溶殖工程を備えること
を特徴とする床版の施工方法。
【請求項５】
前記床版架設工程後に、前記スタッド収容筒部内に充填材を充填する充填材充填工程を有すること
を特徴とする請求項４に記載の床版の施工方法。
【請求項６】

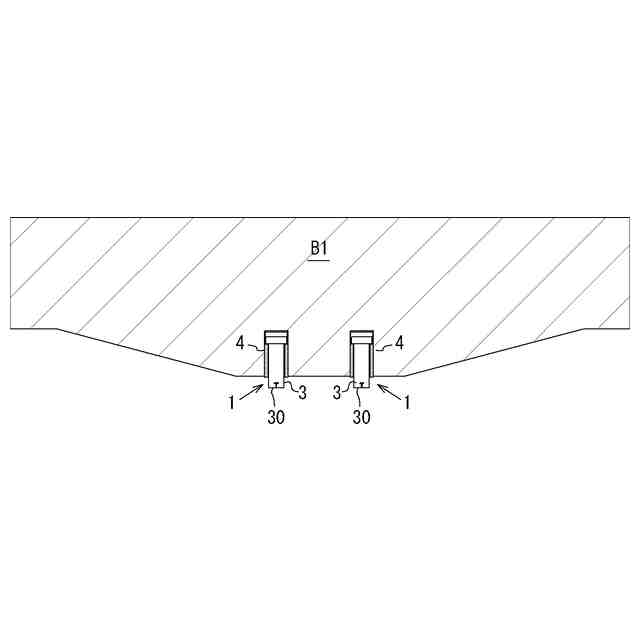

前記床版架設工程前に、前記スタッド収容筒部内に充填材を充填した状態の組立スタッドを前記プレキャスト床版に機械的に係合して装着するスタッドユニット装着工程を有すること
を特徴とする請求項４に記載の床版の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、橋梁の合成桁に用いる鋼桁とコンクリート床版とを接合する頭付きスタッドに関し、詳しくは、頭付きスタッドが上部と下部に分割されており、それらを設置時に組み立てて連結して使用する組立スタッド及びそれを用いた床版の施工方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、鋼桁とコンクリートのプレキャスト床版からなる合成桁の橋梁では、プレキャスト床版を設置した後に、床版上面に開口した貫通孔箇所より鋼桁の上フランジ上面へズレ止めとなる頭付きスタッド（頭付きスタッドジベルともいう。以下同じ）をスタッド溶殖する。そのため、箱抜き孔の周りが水みちとなり、プレキャスト床版の構造上の欠陥となり将来的な弱点となるおそれがあった。
【０００３】
また、床版下面に大きな空洞を設け、その位置に事前に溶植されたスタッドが設置される構造とした場合、事前に設置したスタッドが障害となり、プレキャスト床版の設置が困難となり工程にも影響を与えるため、スタッド溶殖を床版設置後にまとめて後施工できる工程上柔軟な対応が可能な工法が求められていた。
【０００４】
このような問題を解決するべく、特許文献１には、プレキャスト床版１００に上下に貫通しない箱抜き部１１１を設け、鋼桁２００に溶殖された短尺のスタッド３００で鋼桁２００とプレキャスト床版１００とを接合した鋼桁２００とプレキャスト床版１００の合成構造が記載されている（特許文献１の特許請求の範囲の請求項１、図面の図１，図５等参照）。
【０００５】
しかし、特許文献１に記載の合成構造は、プレキャスト床版に上下に貫通する箱抜き孔を設けていない点で構造上の欠陥となるおそれを払拭できるが、床版下面に大きな空洞を設け、その位置に事前に溶植されたスタッドが設置される構造としているため、空洞部の充填不良が大きな懸念材料となるという問題があった。
【０００６】
また、特許文献２には、鋼製スタッドを鋼壁に横向きに溶接するにあたり、溶接すべきスタッドの端面に傾斜開先を設け、傾斜開先部を除く部分を予め横向きでスタッド溶接した後、傾斜開先部分に、円筒形で一部Ｕ形に加工した鋼製裏当金をはめ込み、該裏当金のＵ形部で包まれた傾斜開先部を下向きで被覆アーク溶接またはガスシールドアーク溶接あるいはノーガスアーク溶接で溶接し、該裏当金を鋼製スタッドの一部とする太径スタッドの横向溶接方法が開示されている（特許文献２の特許請求の範囲の請求項１、明細書の段落［０００６］～［０００９］、図面の図２，図３等参照）。
【０００７】
さらに、特許文献３には、スタッド本体１を鋼桁Ｇに溶接し、それまで上昇状態に保持されていた補強用筒体２を下に降ろして雌ねじ２ａを雄ねじ１ｃに螺合させ、筒体２の下端面２ｃを鋼桁Ｇの上面にしっかりと当接させるとともに、溶接部ｗの外周を覆部２ｂで覆った合成桁等のスタッドが開示されている（特許文献３の特許請求の範囲の請求項１、明細書の段落［０００９］～［００１７］、図面の図１，図３等参照）。
【０００８】
しかし、特許文献２の太径スタッドや特許文献３に記載の合成桁等のスタッドは、プレキャスト床版の将来的な弱点となる問題やスタッドの周囲の空洞部の充填不良の問題を解決することはできるものではなかった。
【先行技術文献】
【特許文献】
【０００９】
特開２０１８－４０１６８号公報
特開平６－９９２７９号公報
特開２００２－３０９７０６号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
そこで、本発明は、前述した問題に鑑みて案出されたものであり、その目的とするところは、貫通孔や床版下面空洞部を無くし、空洞部の充填不良による将来的な不具合発生率を低減させることができる組立スタッド及びそれを用いた床版の施工方法を提供することにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
