公開番号2025077756
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023190199
出願日2023-11-07
発明の名称送風機
出願人シナノケンシ株式会社
代理人弁理士法人片山特許事務所,個人,個人
主分類H02K 5/22 20060101AFI20250512BHJP(電力の発電,変換,配電)
要約【課題】汎用性に優れたグロメットを有し気密性が確保された送風機を提供することを課題とする。
【解決手段】開口を有したケースと、前記ケース内に配置されたインペラと、前記ケース内に配置され、前記インペラを駆動するモータと、前記ケース内に配置されたグロメットと、配線と、プラグ部材と、を備え、前記グロメットは、前記開口を介して前記ケースの内外を連通した第1及び第2孔を有し、前記配線は、前記第1孔に挿通し、前記プラグ部材は、前記第2孔を閉塞する、送風機。
【選択図】図1

特許請求の範囲【請求項１】
開口を有したケースと、
前記ケース内に配置されたインペラと、
前記ケース内に配置され、前記インペラを駆動するモータと、
前記ケース内に配置されたグロメットと、
配線と、
プラグ部材と、を備え、
前記グロメットは、前記開口を介して前記ケースの内外を連通した第１及び第２孔を有し、
前記配線は、前記第１孔に挿通し、
前記プラグ部材は、前記第２孔を閉塞する、送風機。
続きを表示（約 340 文字）【請求項２】
前記プラグ部材は、前記第２孔に挿入された挿入部、及び前記第２孔に挿入不能な大きさを有し前記挿入部を支持する支持部、を含み、
前記支持部は、前記挿入部よりも前記ケースの内側に位置し、
前記第２孔への前記支持部の挿入が規制されることにより、前記ケースの外側への前記第２孔からの前記プラグ部材の抜去が規制される、請求項１の送風機。
【請求項３】
前記支持部が前記モータの一部に当接することにより、前記ケースの内側への前記第２孔からの前記プラグ部材の抜去が規制される、請求項２の送風機。
【請求項４】
前記モータは、プリント基板を含み、
前記モータの一部は、前記プリント基板である、請求項３の送風機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、送風機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
配線が挿通したグロメットを有した送風機が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１３１０２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
送風機の機種によって使用する配線の本数は異なる。このため、送風機の機種ごとに、孔の数が異なるグロメットを用いることが考えられる。しかしながらこの場合、複数種類のグロメットを製造する必要があり、製造コストが増大するおそれがある。そこで、送風機に使用され得る配線の最大限の本数と同数の孔が設けられたグロメットを製造し、このグロメットを機種の異なる送風機で共用することが考えられる。これによりグロメットの汎用性が向上する。しかしながら、このようなグロメットを共通化すると、グロメットの使用されない孔を介して送風機の気密性が低下するおそれがある。これにより送風効率が低下するおそれがある。
【０００５】
そこで本発明は、汎用性に優れたグロメットを有し気密性が確保された送風機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的は、開口を有したケースと、前記ケース内に配置されたインペラと、前記ケース内に配置され、前記インペラを駆動するモータと、前記ケース内に配置されたグロメットと、配線と、プラグ部材と、を備え、前記グロメットは、前記開口を介して前記ケースの内外を連通した第１及び第２孔を有し、前記配線は、前記第１孔に挿通し、前記プラグ部材は、前記第２孔を閉塞する、送風機によって達成できる。
【発明の効果】
【０００７】
汎用性に優れたグロメットを有し気密性が確保された送風機を提供できる。
【図面の簡単な説明】
【０００８】

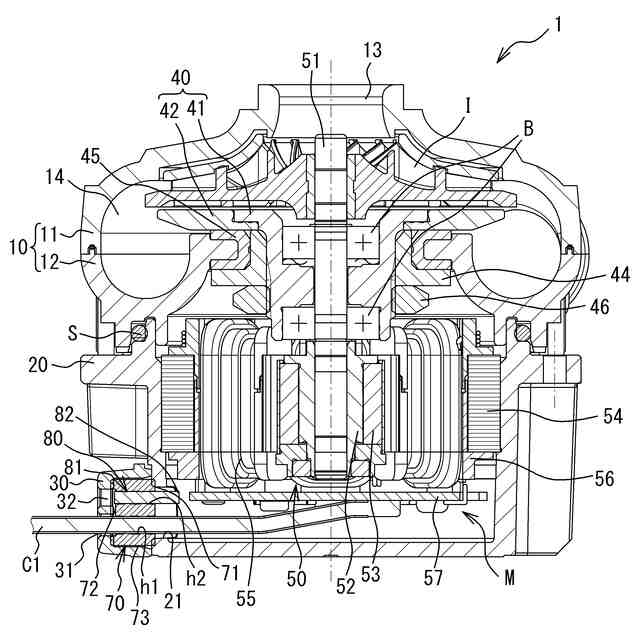

図１は、第１機種の送風機の断面図である。

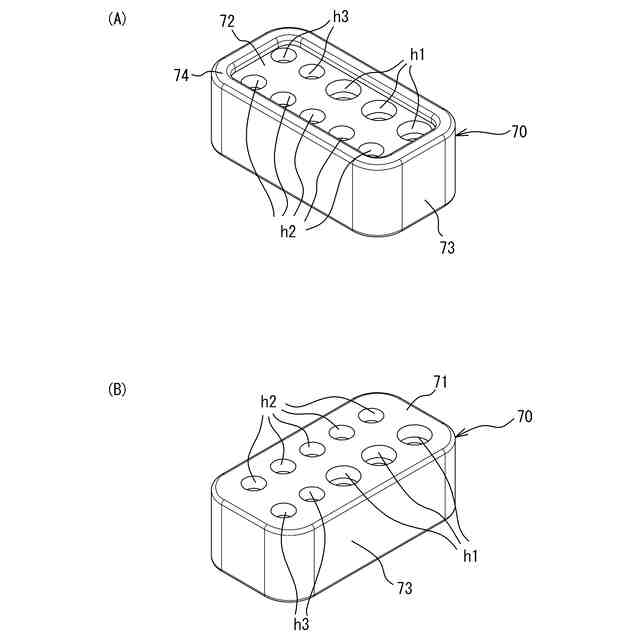

図２Ａ及び図２Ｂは、グロメットの外観斜視図である。

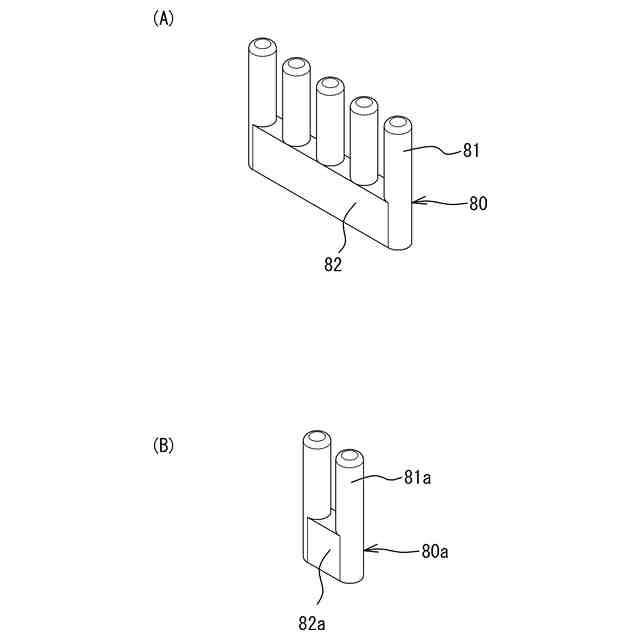

図３Ａ及び図３Ｂは、プラグ部材の外観斜視図である。

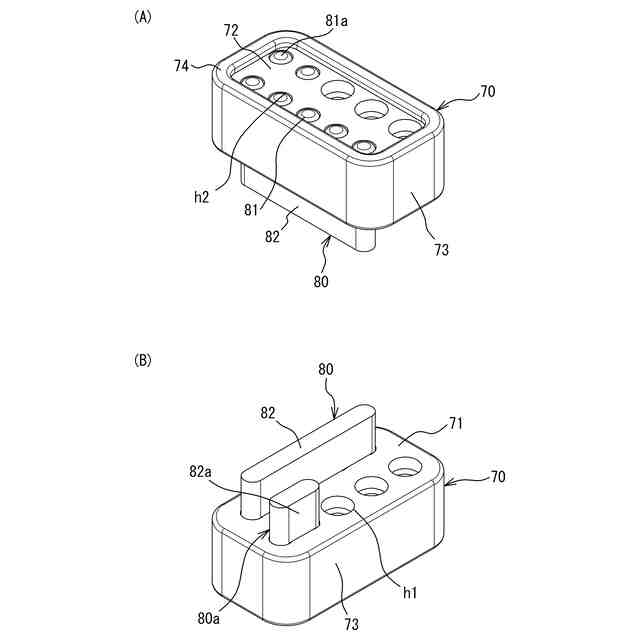

図４Ａ及び図４Ｂは、第１機種の送風機に使用されたグロメット及びプラグ部材の外観斜視図である。

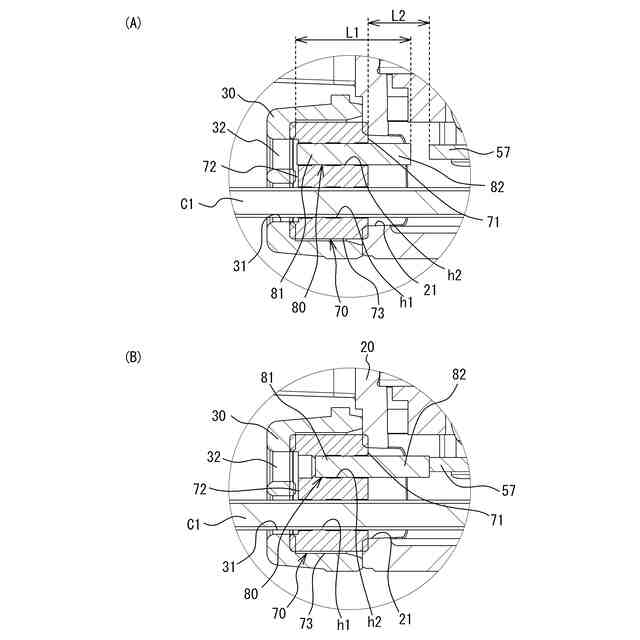

図５Ａ及び図５Ｂは、プラグ部材のグロメットからモータケースの内側への抜去の規制の説明図である。

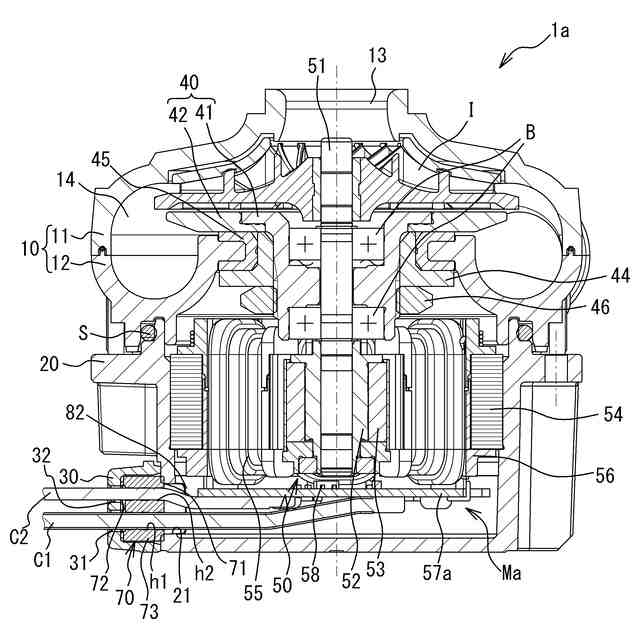

図６は、第２機種の送風機の断面図である。

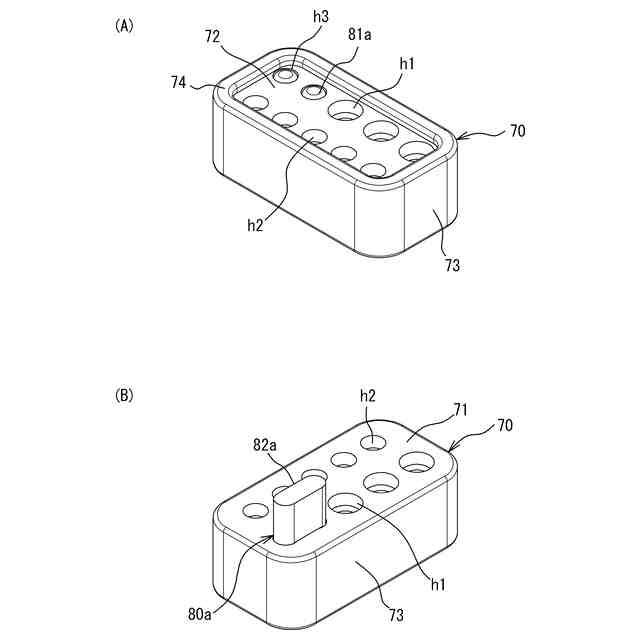

図７Ａ及び図７Ｂは、第２機種の送風機に使用されたグロメット及びプラグ部材の外観斜視図である。

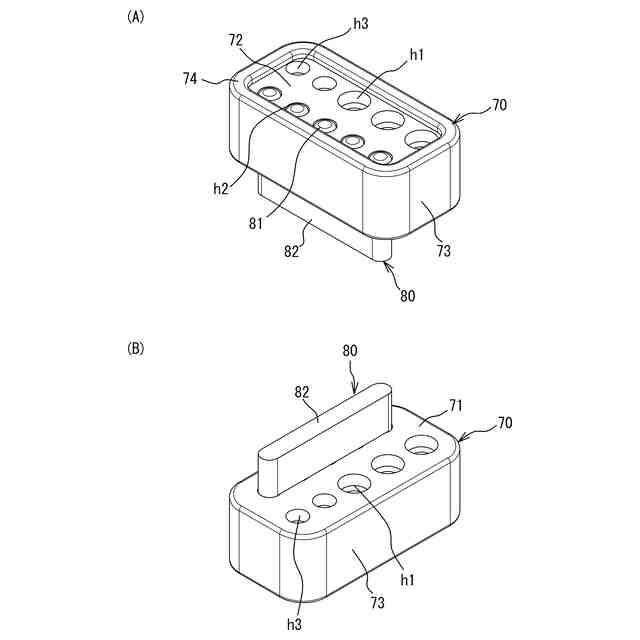

図８Ａ及び図８Ｂは、第３機種の送風機に使用されるグロメット及びプラグ部材の外観斜視図である。

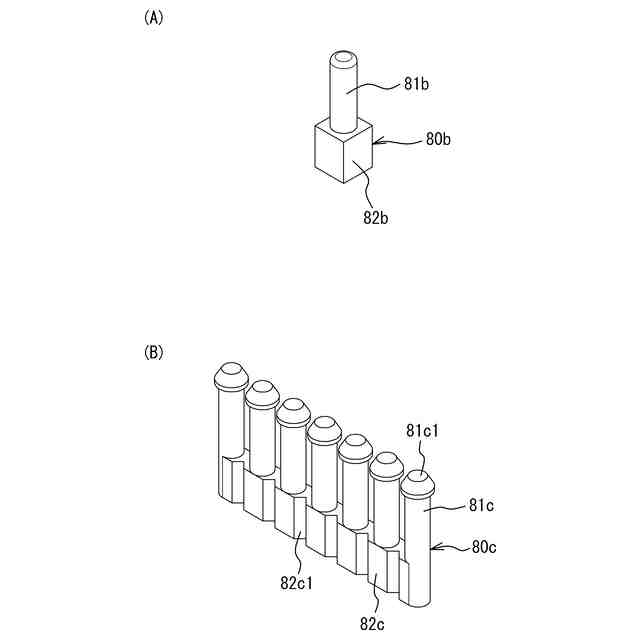

図９Ａは、第１変形例のプラグ部材の外観斜視図であり、図９Ｂは、第２変形例のプラグ部材の外観斜視図である。
【発明を実施するための形態】
【０００９】
［第１機種の送風機］
図１は、第１機種の送風機１の断面図である。送風機１は、インペラケース１０、モータケース２０、グロメットケース３０、軸受保持部材４０、インペラＩ、モータＭ、グロメット７０、プラグ部材８０を含む。インペラＩはインペラケース１０内に収納されている。モータＭはモータケース２０内に収納されている。グロメット７０はグロメットケース３０内に保持されている。インペラケース１０は、上ケース１１及び下ケース１２を含む。上ケース１１の中央には、気体をインペラケース１０内に取り込むための吸引口１３が形成されている。上ケース１１は、インペラＩの上面側と対向している。上ケース１１のインペラＩよりも径方向外側の部位と下ケース１２とにより、環状の送風路１４が画定される。吸引口１３を介して送風路１４内に導入された気体は、インペラケース１０に形成された不図示の排出口から排出される。下ケース１２は、リング状のシール部材Ｓを介してモータケース２０に組付けられている。インペラＩは、後述する回転軸５１の先端に固定されている。
【００１０】
軸受保持部材４０は、円筒部４１及びフランジ部４２を含む。円筒部４１及びフランジ部４２は、インペラＩの下面側に対向している。円筒部４１は、ほぼ円筒状である。円筒部４１の内部には、回転軸５１を回転可能に支持する２つの軸受Ｂが保持されている。フランジ部４２は、円筒部４１の上端部に固定されている。円筒部４１の外周部にはカラー４４が固定されている。カラー４４と下ケース１２との間には、防振材４５が配置されている。ナット４６は、円筒部４１の外周面に螺合している。カラー４４及び防振材４５は、ナット４６とフランジ部４２との間で保持されている。防振材４５により、インペラＩが収納された空間とモータＭが収納された空間とが仕切られている。
（【００１１】以降は省略されています）
