公開番号2025076563
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188165
出願日2023-11-02
発明の名称情報処理装置
出願人トヨタ自動車株式会社
代理人弁理士法人秀和特許事務所
主分類G08G 1/01 20060101AFI20250509BHJP(信号)
要約【課題】無線通信の品質を予測する。
【解決手段】情報処理装置が、第1の装置から、無線通信の品質に関する第1のデータを取得し、前記第1の装置の移動環境に関する第2のデータを取得する。また、複数の前記第1および第2のデータに基づいて、無線通信の品質を地理的領域にマッピングしたデータである通信品質データを、移動環境の区分ごとに生成する。
【選択図】図1
特許請求の範囲【請求項１】
第１の装置から、無線通信の品質に関する第１のデータを取得することと、
前記第１の装置の移動環境に関する第２のデータを取得することと、
複数の前記第１および第２のデータに基づいて、無線通信の品質を地理的領域にマッピングしたデータである通信品質データを、移動環境の区分ごとに生成することと、
を実行する制御部を有する、情報処理装置。
続きを表示（約 460 文字）【請求項２】
前記通信品質データは、前記第１の装置が利用可能な複数の無線通信方式のそれぞれに対応する通信品質マップの集合である、
請求項１に記載の情報処理装置。
【請求項３】
前記第１のデータは、前記第１の装置が利用している無線通信方式を識別するデータを含み、
前記制御部は、前記第１のデータによって識別された無線通信方式に対応する前記通信品質マップを生成する、
請求項２に記載の情報処理装置。
【請求項４】
前記制御部は、第２の装置からリクエストを受信した場合に、移動環境の区分ごとに生成された前記通信品質データを前記第２の装置に送信する、
請求項１に記載の情報処理装置。
【請求項５】
前記制御部は、第２の装置から、前記第２の装置の移動環境に関する情報を含むリクエストを受信した場合に、前記第２の装置の移動環境に対応する通信品質データに基づいて、前記第２の装置が行う無線通信の品質を評価する、
請求項１に記載の情報処理装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、通信技術に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
無線通信を行う移動体から送信された情報に基づいて、通信品質を判定する技術がある。これに関し、例えば、特許文献１には、移動端末から送信されたプローブデータに基づいて、当該移動端末が得られる通信品質を地図にマッピングする装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－０６２７８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、無線通信の品質を予測することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の実施形態の一態様は、
第１の装置から、無線通信の品質に関する第１のデータを取得することと、前記第１の装置の移動環境に関する第２のデータを取得することと、複数の前記第１および第２の
データに基づいて、無線通信の品質を地理的領域にマッピングしたデータである通信品質データを、移動環境の区分ごとに生成することと、を実行する制御部を有する、情報処理装置である。
【０００６】
また、他の態様として、上記の装置が実行する方法、当該方法をコンピュータに実行させるためのプログラム、または、該プログラムを非一時的に記憶したコンピュータ可読記憶媒体が挙げられる。
【発明の効果】
【０００７】
本開示によれば、無線通信の品質を予測することができる。
【図面の簡単な説明】
【０００８】
第一の実施形態に係る車両通信システムの概要図。
システムに含まれる装置の構成図。

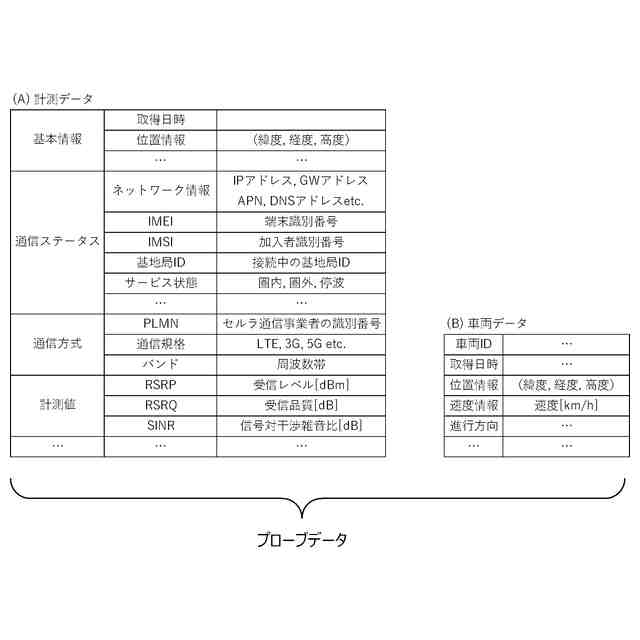

プローブデータの具体例を説明する図。
通信品質データの具体例を説明する図。
プローブデータをサーバ装置に送信する処理のシーケンス図。
通信品質データを車両に提供する処理のシーケンス図。
【発明を実施するための形態】
【０００９】
近年、自動車のコネクティッド化が進み、無線通信機能を有する車両が増えている。斯様な車両は、例えば、セルラ通信網を介して所定のサーバ装置と通信を行うことができる。また、自動運転などの普及に伴い、サーバ装置との常時接続が必要な車両が登場している。
【００１０】
これに関連して、車両の走行中において、無線通信の品質が良好に保たれるかを判定するための技術が提案されている。例えば、複数のプローブカーから、無線通信の品質に関
する情報を収集し、これを地図上にマッピングすることで、予測される通信の品質を位置ごとに表したマップ（通信品質マップ）を生成することができる。また、当該通信品質マップを利用することで、所定の経路を走行する車両における無線通信の品質を予測することができる。
（【００１１】以降は省略されています）
