公開番号2025074296
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025034197,2023139133
出願日2025-03-05,2017-11-30
発明の名称情報提示制御装置、情報提示制御方法及びプログラム
出願人パイオニア株式会社
代理人弁理士法人レクスト国際特許事務所
主分類G08G 1/09 20060101AFI20250502BHJP(信号)
要約【課題】
道路標識等に関する情報を状況に合わせて提示することが可能であり、搭乗者にとってより適切であり有益な情報をもたらすことが可能である情報提示制御装置を提供することを目的の一つとしている。
【解決手段】
移動体の周辺に存在する、道路標識又は道路標示を含む標識又は標示を検出する検出部と、前記検出部により検出された第1の標識又は標示に関する情報を含むガイド情報の、前記移動体の搭乗者への提示に関する制御を行う提示制御部と、を備え、前記提示制御部は、前記第1の標識又は標示と同じ種別の標識又は標示に対する前記搭乗者の過去の関心度に基づいた態様で、前記ガイド情報を提示させることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
移動体の周辺に存在する、道路標識又は道路標示を含む標識又は標示を検出する検出部と、
前記検出部により検出された第１の標識又は標示に関する情報を含むガイド情報の前記移動体の搭乗者への提示に関する制御を行う提示制御部と、を備え、
前記提示制御部は、前記第１の標識又は標示と同じ種別の標識又は標示に対する前記搭乗者の過去の関心度に基づいた態様で、前記ガイド情報を提示させることを特徴とする情報提示制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報提示制御装置に関し、例えば、移動体の搭乗者に向けた情報の提示に関する制御を行う情報提示制御装置、情報提示制御方法及びプログラムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
移動体の走行において、移動体の運転者を含む搭乗者にとって、道路標示及び道路標識（道路標識等）を含む標識表示（以下、単に「標識及び表示」とも称する）を認識して当該道路標識等の示す意味を把握することは重要である。当該移動体の周辺に存在する道路標識等に関する情報を搭乗者に提示することで、当該搭乗者による道路標識等の認識を補助する装置が用いられている。
【０００３】
例えば、特許文献１には、車載カメラによって撮像された画像より道路標識等を抽出する抽出手段と、道路標識等画像を記録する記録手段と、カーナビゲーション画像を表示させるための表示手段と、道路標識等画像とカーナビゲーション画像とを同時に表示できるように画像編集を行って表示手段に出力する画像出力手段と、を備える道路標識等表示装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－４４１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
移動体の搭乗者にとって、いずれの道路標識等に関するどのような情報が有益であるかは、状況によって異なる。上記したような道路標識等表示装置において、状況にそぐわない情報も表示され得ることが課題の一例として挙げられる。
【０００６】
本発明は上記した点に鑑みてなされたものであり、道路標識等に関する情報を状況に合わせて提示することが可能であり、搭乗者にとってより適切であり有益な情報をもたらすことが可能である情報提示制御装置を提供することを目的の一つとしている。
【課題を解決するための手段】
【０００７】
請求項１に記載の発明は、移動体の周辺に存在する、道路標識又は道路標示を含む標識又は標示を検出する検出部と、前記検出部により検出された第１の標識又は標示に関する情報を含むガイド情報の、前記移動体の搭乗者への提示に関する制御を行う提示制御部と、を備え、前記提示制御部は、前記第１の標識又は標示と同じ種別の標識又は標示に対する前記搭乗者の過去の関心度に基づいた態様で、前記ガイド情報を提示させることを特徴とする。
【０００８】
請求項１０に記載の発明は、情報提示制御装置によって、道路標識又は道路標示を含む標識又は標示に関する情報を含むガイド情報を提示させる方法であって、検出部が、移動体の周辺に存在する前記標識又は標示を検出する検出ステップと、提示制御部が、前記検出部により検出された第１の標識又は標示に関する情報を含むガイド情報の、前記移動体の搭乗者への提示に関する制御を行う提示制御ステップと、を含み、前記提示制御部は、前記提示制御ステップにおいて、前記第１の標識又は標示と同じ種別の標識又は標示に対する前記搭乗者の過去の関心度に基づいた態様で、前記ガイド情報を提示させることを特徴とする。
【０００９】
請求項１１に記載の発明は、コンピュータを備える情報提示制御装置によって実行される情報提示制御プログラムであって、移動体の周辺に存在する、道路標識又は道路標示を含む標識又は標示を検出する検出部と、前記検出部により検出された第１の標識又は標示に関する情報を含むガイド情報の前記移動体の搭乗者への提示に関する制御を行う提示制御部、として前記コンピュータを機能させ、前記提示制御部は、前記第１の標識又は標示と同じ種別の標識又は標示に対する前記搭乗者の過去の関心度に基づいた態様で、前記ガイド情報を提示させることを特徴とする。
【図面の簡単な説明】
【００１０】
本発明の実施例１の情報提示制御装置の構成の一例を示すブロック図である。
実施例１の情報提示制御装置によって提示された表示画面の一例を示す図である。
実施例１の情報提示制御装置によって提示された表示画面の一例を示す図である。
実施例１の情報提示制御装置における制御に係る情報の一例を示す図である。
実施例１の情報提示制御装置における制御に係る情報の一例を示す図である。

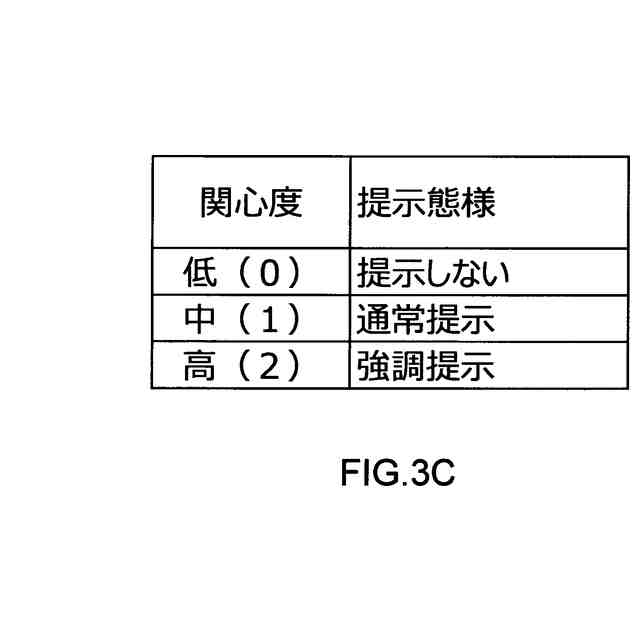

実施例１の情報提示制御装置における制御に係る情報の一例を示す図である。

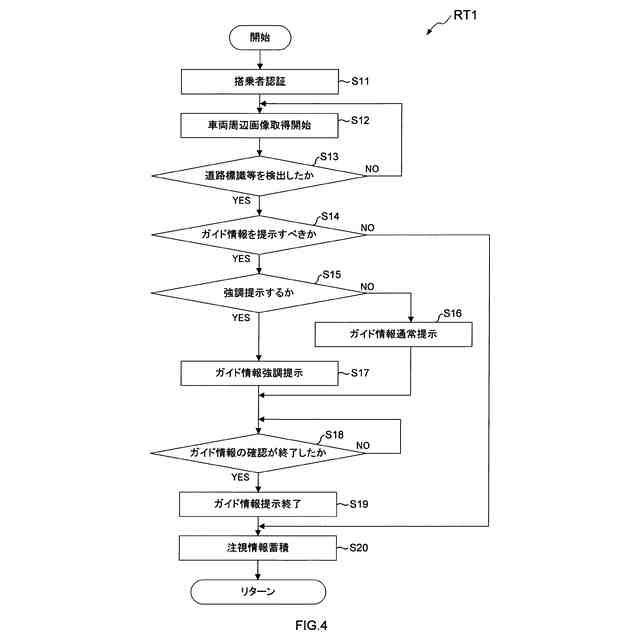

実施例１の情報提示制御装置による提示制御ルーチンの例を示すフローチャートである。

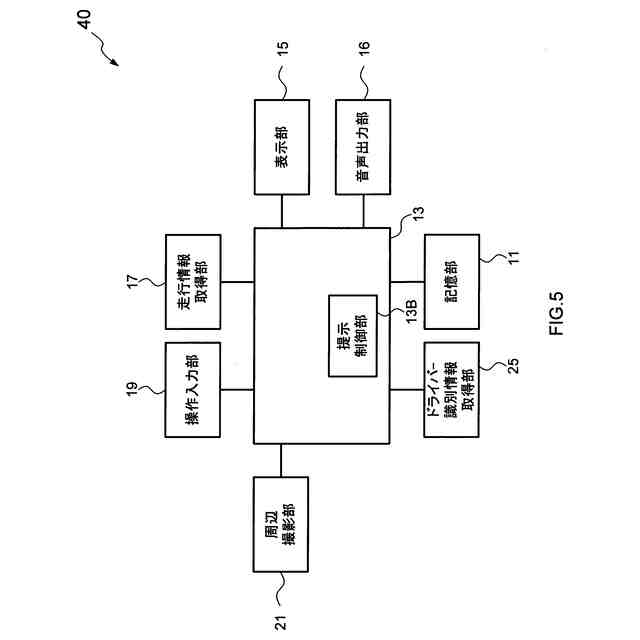

本発明の実施例２の情報提示制御装置の構成の一例を示すブロック図である。

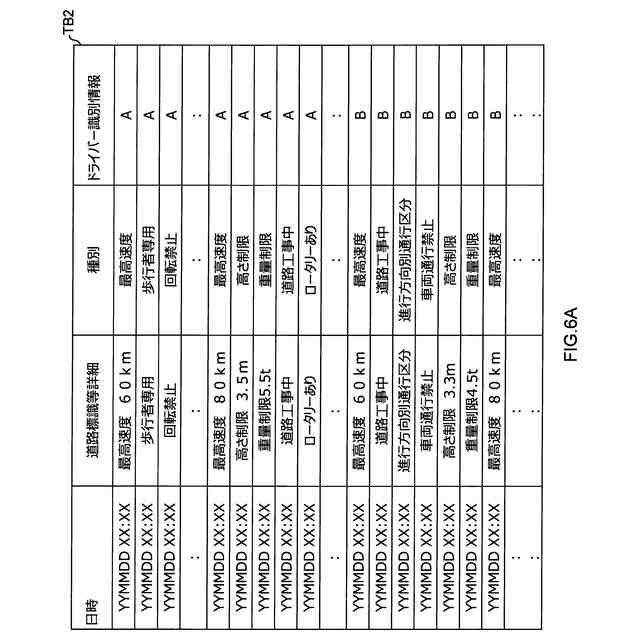

実施例２の情報提示制御装置における制御に係る情報の一例を示す図である。
実施例２の情報提示制御装置における制御に係る情報の一例を示す図である。
実施例２の情報提示制御装置における制御に係る情報の一例を示す図である。
実施例２の情報提示制御装置による提示制御ルーチンの例を示すフローチャートである。
本発明の実施例３の情報提示制御システムの構成の一例を示すブロック図である。
本発明の実施例３の情報提示制御装置の構成の一例を示すブロック図である。
本発明の実施例３の情報提示制御サーバの構成の一例を示すブロック図である。
実施例３の情報提示制御装置における制御に係る情報の一例を示す図である。
実施例３の情報提示制御システムによる提示制御ルーチンの例を示すフローチャートである。
本発明の実施例４の情報提示制御装置の構成の一例を示すブロック図である。
実施例４の情報提示制御装置によって提示された表示画面の一例を示す図である。
実施例４の情報提示制御装置によって提示された表示画面の一例を示す図である。
実施例４の情報提示制御装置によって提示された表示画面の一例を示す図である。
実施例４の情報提示制御装置による提示制御ルーチンの例を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
