公開番号2025073782
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184847
出願日2023-10-27
発明の名称転がり軸受用樹脂製保持器及び転がり軸受
出願人日本精工株式会社
代理人弁理士法人栄光事務所
主分類F16C 33/56 20060101AFI20250502BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】寸法変化量が小さく、転動体の組み付け作業に支障を起こさない樹脂製保持器を提供する。
【解決手段】転がり軸受用の樹脂製保持器1は、寸法変化率が0.16%未満であり、樹脂としてポリアセタール(POM)が好ましい。また、転がり軸受は、上記転がり軸受用の樹脂製保持器1を備え、ロボットアームの関節部分に使用される減速機構用として好適である。

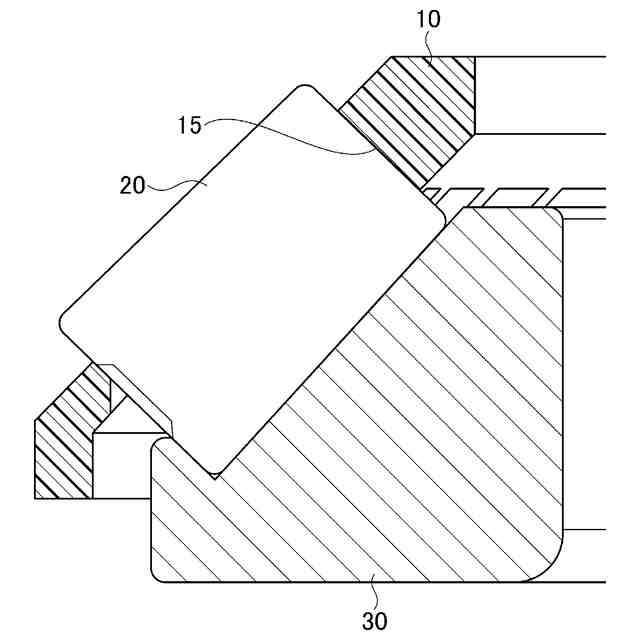

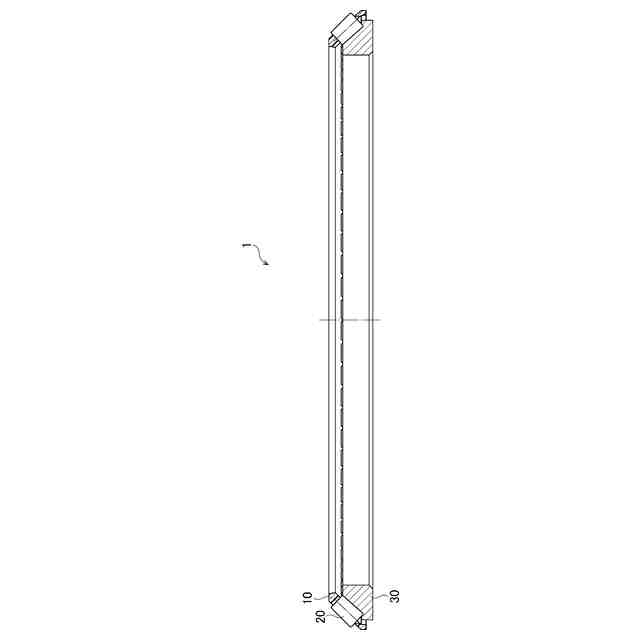

【選択図】図1
特許請求の範囲【請求項１】
転がり軸受用の樹脂製保持器であって、
前記樹脂製保持器の寸法変化率が０．１６％未満であることを特徴とする転がり軸受用樹脂製保持器。
続きを表示（約 400 文字）【請求項２】
軸受温度が１００℃以下である転がり軸受用であることを特徴とする請求項１に記載の転がり軸受用樹脂製保持器。
【請求項３】
ポリアセタール（ＰＯＭ）を含む樹脂材料、又はポリアミド（ＰＡ）及び３０質量％以上の補強繊維を含む樹脂材料からなることを特徴とする請求項１に記載の転がり軸受用樹脂製保持器。
【請求項４】
外輪と内輪との間に、複数の転動体を、保持器により等間隔で転動自在に保持してなる転がり軸受において、
前記保持器が、請求項１～３のいずれか１項に記載の転がり軸受用樹脂製保持器であることを特徴とする転がり軸受。
【請求項５】
軸受温度が１００℃以下であることを特徴とする請求項４に記載の転がり軸受。
【請求項６】
ロボットアームの関節部分に使用される減速機構用であることを特徴とする請求項４に記載の転がり軸受。

発明の詳細な説明【技術分野】
【０００１】
本発明は、転がり軸受用の樹脂製保持器、並びに前記保持器を備える転がり軸受に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
転がり軸受では、外輪と内輪との間に、複数の転動体を等配して保持するための保持器が組み込まれており、軽量化や生産性等の面から樹脂製保持器も用いられている。また、樹脂製保持器には、耐熱性が高く、高強度であることなどから、例えば特許文献１に記載されているように、ポリアミドをベース樹脂とし、ガラス繊維等の強化繊維を配合した樹脂組成物が多く用いられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－５５４１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、ポリアミドは吸水性が高く、吸水による寸法変化が大きい。そのため、保管や運送の間に寸法変化を起こし、転動体の組み付け作業ができないことがある。
【０００５】
そこで本発明は、寸法変化量が小さく、転動体の組み付け作業に支障を起こさない樹脂製保持器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者らは上記課題を解決するために鋭意検討を行った結果、寸法変化率が０．１６％以上になると転動体の組み付け作業ができなることを見出し、本発明を完成するに至った。すなわち、本発明の上記目的は、転がり軸受用樹脂製保持器に係る下記［１］の構成により達成される。
【０００７】
［１］転がり軸受用の樹脂製保持器であって、
前記樹脂製保持器の寸法変化率が０．１６％未満であることを特徴とする転がり軸受用樹脂製保持器。
【０００８】
また、転がり軸受用樹脂製保持器に係る本発明の好ましい実施形態は、以下の［２］及び［３］に関する。
【０００９】
［２］軸受温度が１００℃以下である転がり軸受用であることを特徴とする［１］に記載の転がり軸受用樹脂製保持器。
［３］ポリアセタール（ＰＯＭ）を含む樹脂材料、又はポリアミド（ＰＡ）及び３０質量％以上の補強繊維を含む樹脂材料からなることを特徴とする［１］又は［２］に記載の転がり軸受用樹脂製保持器。
【００１０】
本発明の上記目的は、転がり軸受に係る下記［４］の構成により達成される。
（【００１１】以降は省略されています）
