公開番号2025074838
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185909
出願日2023-10-30
発明の名称ボールねじ装置
出願人日本精工株式会社
代理人弁理士法人酒井国際特許事務所
主分類F16H 25/22 20060101AFI20250507BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】戻し路本体の径方向の小型化と戻し路本体の変形防止を図るボールねじ装置を提供する。
【解決手段】ボールねじ装置は、内周面と外周面を有する筒状のナットと、ナットを貫通するねじ軸と、ナットとねじ軸との間に配置された複数のボールと、内部に戻し路が形成された循環部品と、を備えている。ナットには、内周面と外周面とを貫通する2つの脚部用孔が形成されている。循環部品は、脚部用孔に挿入された2つの脚部と、ナットの外周側に配置され、2つの脚部同士を接続する戻し路本体と、を有する。戻し路は、戻し路本体の内部に形成された第1戻し路と、脚部の内部に形成された第2戻し路と、を有している。戻し路本体は第1戻し路が形成された筒状の壁部を有する。壁部には、第1戻し路の径方向外側の部分を貫通する第1開口と、第1戻し路の径方向内側の部分を貫通する第2開口とのうち少なくとも一方が設けられている。

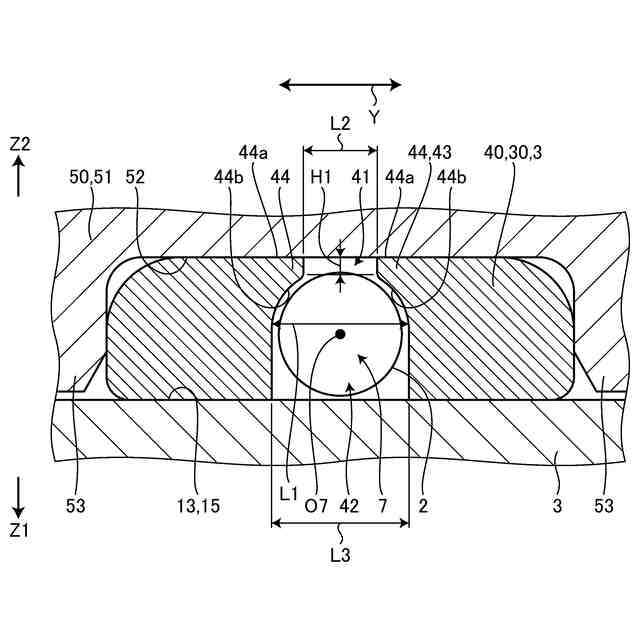

【選択図】図10
特許請求の範囲【請求項１】
内周面と外周面を有する筒状のナットと、
前記ナットを貫通するねじ軸と、
前記ナットと前記ねじ軸との間に配置された複数のボールと、
内部に戻し路が形成された循環部品と、
を備え、
前記ナットには、前記内周面と前記外周面とを貫通する２つの脚部用孔が形成され、

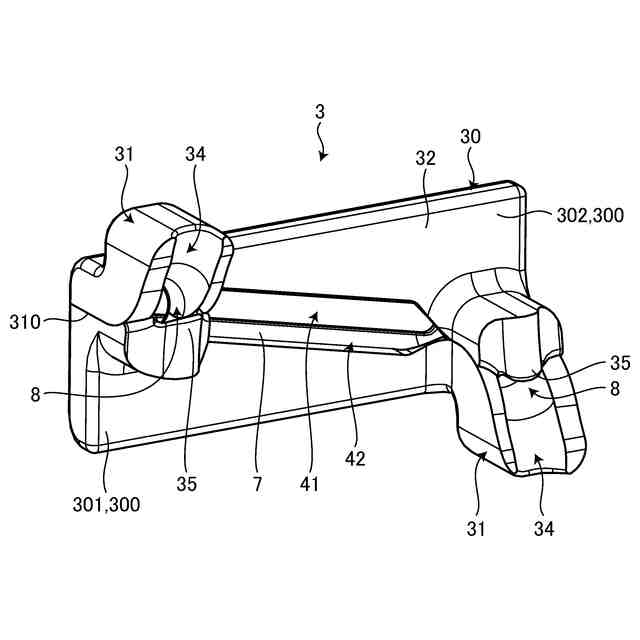

前記循環部品は、
前記脚部用孔に挿入された２つの脚部と、
前記ナットの外周側に配置され、２つの前記脚部同士を接続する戻し路本体と、
を有し、
前記戻し路は、
前記戻し路本体の内部に形成された第１戻し路と、
前記脚部の内部に形成された第２戻し路と、
を有し、
前記戻し路本体は、内部に前記第１戻し路が形成された筒状の壁部を有し、

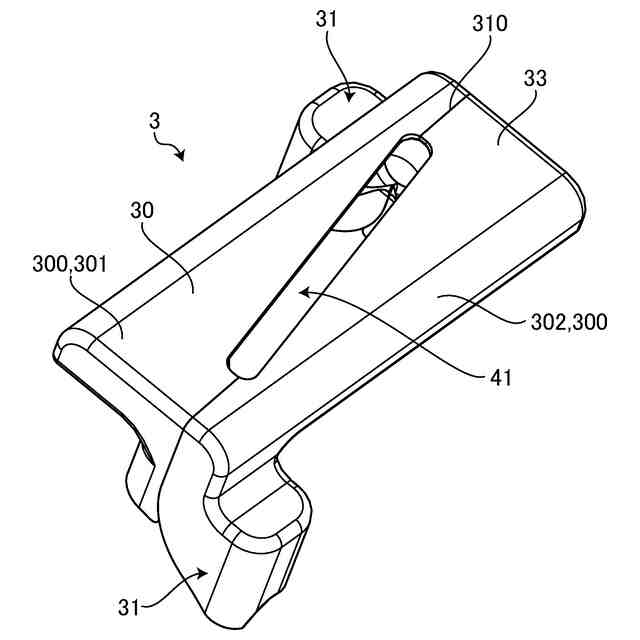

前記壁部には、前記壁部のうち前記第１戻し路の径方向外側の部分を貫通する第１開口と、前記壁部のうち前記第１戻し路の径方向内側の部分を貫通する第２開口と、のうち少なくとも一方が設けられている
ボールねじ装置。
続きを表示（約 570 文字）【請求項２】
前記壁部には、前記第１開口と前記第２開口の両方が設けられている
請求項１に記載のボールねじ装置。
【請求項３】
前記壁部には、前記第１開口のみが設けられている
請求項１に記載のボールねじ装置。
【請求項４】
前記壁部には、前記第２開口のみが設けられている
請求項１に記載のボールねじ装置。
【請求項５】

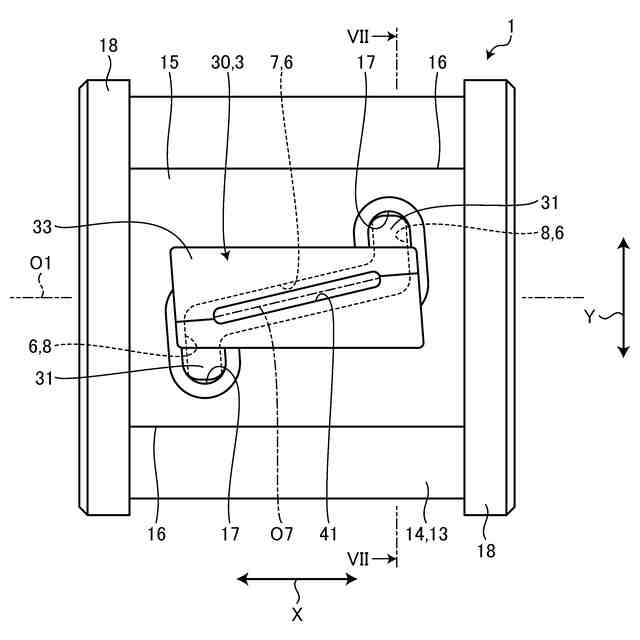

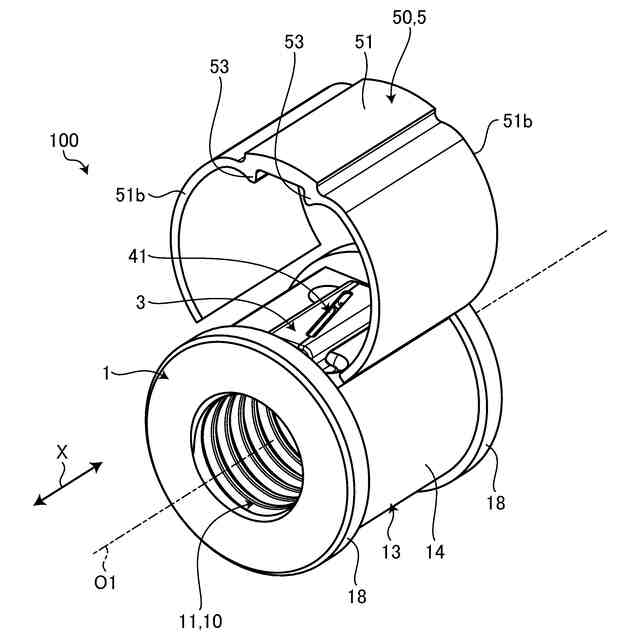

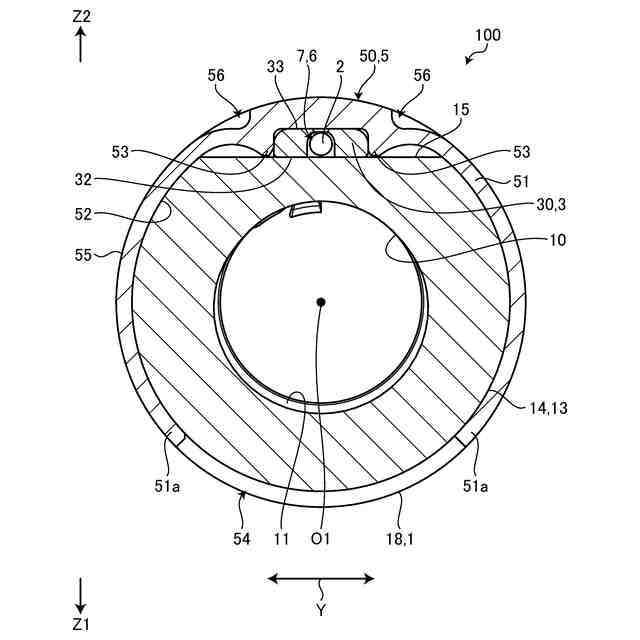

前記戻し路本体の径方向外側から前記戻し路本体を覆い、前記循環部品を前記ナットに固定する固定部品を備え、
前記第１開口は、前記固定部品により閉塞される
請求項２又は請求項３に記載のボールねじ装置。
【請求項６】
前記ナットの前記外周面は、前記第２開口を閉塞している
請求項２又は請求項４に記載のボールねじ装置。
【請求項７】

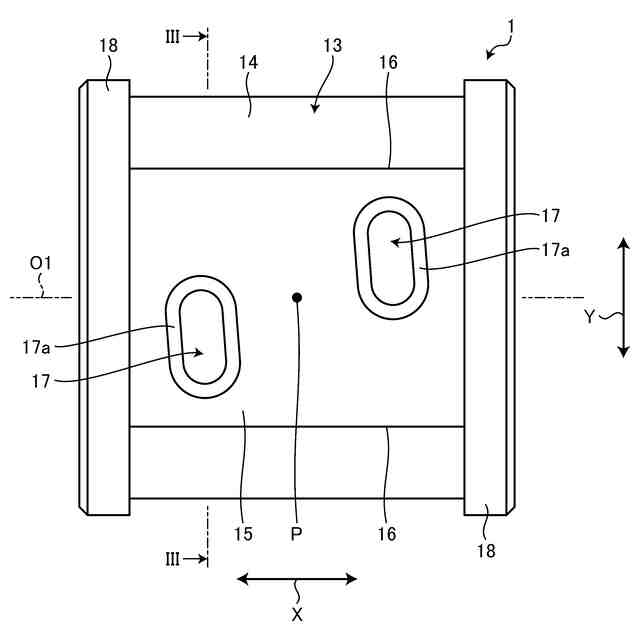

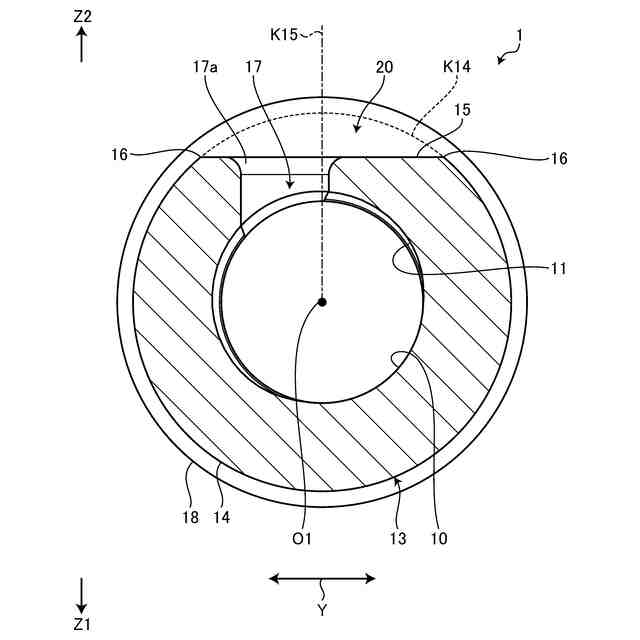

前記ナットの前記外周面は、
前記ねじ軸と平行な軸方向から視て、円弧状の円弧面と、
前記軸方向から視て、径方向に延びる仮想線に対し直交する平面と、
を有し、
前記平面には、前記２つの脚部用孔が設けられ、
前記戻し路本体は、前記平面の径方向外側に配置されている
請求項１から請求項４のいずれか１項に記載のボールねじ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ボールねじ装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ボールねじ装置は、回転運動を直線運動に変換したり、直線運動を回転運動に変換したりする装置である。ボールねじ装置は、ねじ軸と、ねじ軸に貫通されるナットと、複数のボールと、循環部品と、を備えている。複数のボールは、ねじ軸とナットの間の軌道を移動する。循環部品は、軌道の一端から他端に移動したボールを軌道の一端に戻す。
【０００３】

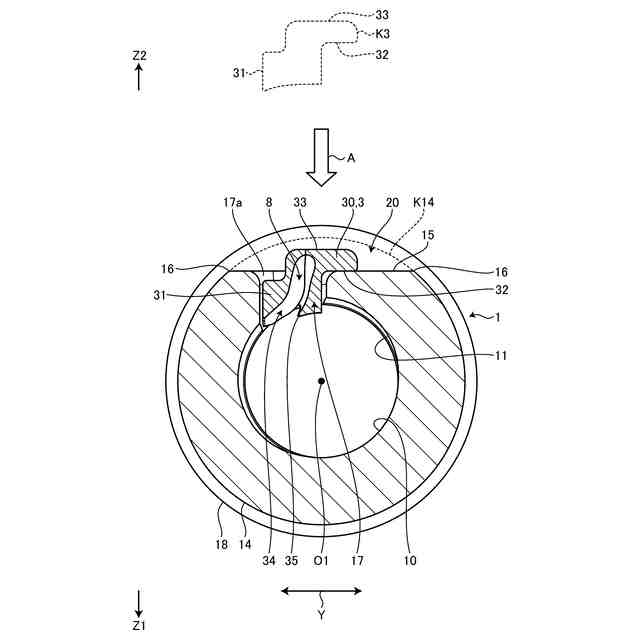

特許文献１に示すように、循環部品の一例としてガイドキャップ式の循環部品が挙げられる。ガイドキャップ式の循環部品は、ナットの外周面に沿って延在する戻し路本体と、戻し路本体の両端部から径方向内側に延在する２つの脚部と、を備えている。戻し路本体及び脚部のそれぞれは、筒状に形成され、内部が戻し路となっている。また、脚部の先端部には、戻し路の出入口が形成されている。脚部は、ナットの外周面と内周面を貫通する脚部用孔に挿入される。軌道を移動するボールは、２つの脚部のうち一方の脚部から戻し路に進入する。戻し路を移動するボールは、他方の脚部から軌道に戻る。
【０００４】
また、特許文献２のガイドキャップ式の循環部品は、ナットの外周面と対向する板状の戻し路本体を有している。戻し路本体は、ナットの外周面と対向する対向面と、対向面に形成された溝面と、を有している。そして、ナットの外周面と溝面でボールを挟み、ボールを循環させている。
【先行技術文献】
【特許文献】
【０００５】
特開２００６－０４６５７０号公報
特開平１－２６１５５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記する循環部品は、ナットの外周面から径方向外側に突出する突出量が大きい。つまり、ナットが径方向に大型化している。このため、循環部品の戻し路本体を径方向に小型化することが望まれている。以下、戻し路本体の径方向外側を向く面を上面と称する場合がある。また、戻し路本体の径方向内側を向く面を底面と称する場合がある。
【０００７】
ここで、戻し路本体を径方向に小型化する方法として、戻し路本体の上面を径方向内側に位置するようにしたり、又は戻し路本体の底面を径方向外側に位置するようにしたりすることが考えられる。しかし、この方法によれば、戻し路本体のうち、ボールに対し径方向外側の部分と径方向内側の部分が肉薄となる。そして、肉薄となった部分がボールとの接触により変形する。よって、ボールが円滑に移動しない可能性がある。
【０００８】
本開示は、上記に鑑みてなされたものであり、戻し路本体の径方向の小型化を図りつつ、戻し路本体の変形を防止するボールねじ装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】

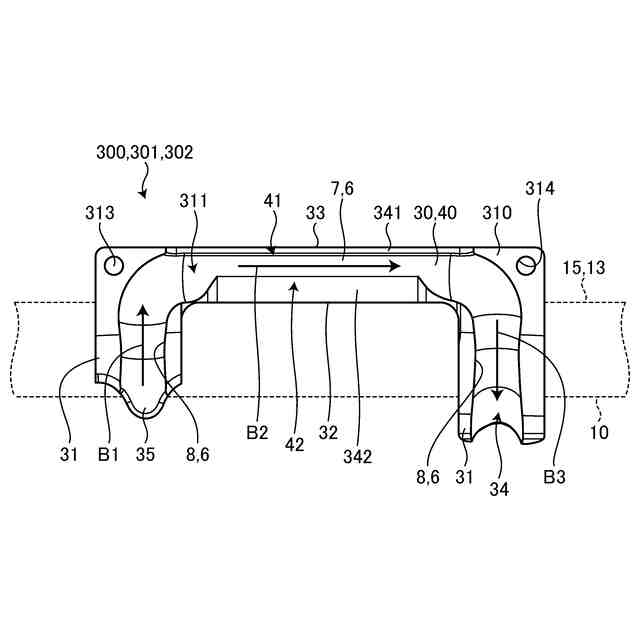

上記の目的を達成するため、本開示の一態様に係るボールねじ装置は、内周面と外周面を有する筒状のナットと、前記ナットを貫通するねじ軸と、前記ナットと前記ねじ軸との間に配置された複数のボールと、内部に戻し路が形成された循環部品と、を備えている。前記ナットには、前記内周面と前記外周面とを貫通する２つの脚部用孔が形成されている。前記循環部品は、前記脚部用孔に挿入された２つの脚部と、前記ナットの外周側に配置され、２つの前記脚部同士を接続する戻し路本体と、を有している。前記戻し路本体は、内部に前記第１戻し路が形成された筒状の壁部を有している。前記壁部には、前記壁部のうち前記第１戻し路の径方向外側の部分を貫通する第１開口と、前記壁部のうち前記第１戻し路の径方向内側の部分を貫通する第２開口と、のうち少なくとも一方が設けられている。
【００１０】
戻し路本体の上面を径方向内側に位置するようにしたり、又は底面を径方向外側位置するようにしたりすると、壁部のうち、第１戻し路の径方向外側の部分又は径方向内側の部分に肉薄部が発生する。一方、本開示の壁部には、第１開口と第２開口のうち少なくとも一方が設けられている。つまり、肉薄部を第１開口又は第２開口により取り除くことができる。これにより、壁部のうち、第１戻し路の径方向外側の部分又は径方向内側の部分がボールとの接触により変形する、ということが回避される。よって、戻し路本体の径方向の小型化を図りつつ、戻し路本体の変形を防止することができる。
（【００１１】以降は省略されています）
