公開番号2025073294
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023183945
出願日2023-10-26
発明の名称電動モータ及び作業機械
出願人株式会社小松製作所
代理人弁理士法人志賀国際特許事務所
主分類H02K 9/19 20060101AFI20250502BHJP(電力の発電,変換,配電)
要約【課題】冷却性能を向上させることができる電動モータ及び作業機械を提供すること。
【解決手段】電動モータは、ロータ及びステータを収容するための空間を有するハウジングと、前記ハウジングの前記空間に配置され、前記空間を流れる流体の少なくとも一部を前記ステータのステータコイルの下部に案内するために形成された第1流体溜り部と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
ロータ及びステータを収容するための空間を有するハウジングと、
前記ハウジングの前記空間に配置され、前記空間を流れる流体の少なくとも一部を前記ステータのステータコイルの下部に案内するために形成された第１流体溜り部と、を備える、
電動モータ。
続きを表示（約 1,000 文字）【請求項２】
前記ハウジングの底部には、前記第１流体溜り部とは異なる第２流体溜り部が形成され、
前記第１流体溜り部は、前記第２流体溜り部に向かって流れる前記流体の少なくとも一部を前記ステータコイルの下部に案内するために形成される、
請求項１に記載の電動モータ。
【請求項３】
バッフルプレートを更に備え、
前記バッフルプレートは、前記第１流体溜り部を形成する、
請求項１に記載の電動モータ。
【請求項４】
前記ハウジングの中心軸線を含む断面視で、前記バッフルプレートは、前記ステータコイルの少なくとも下部の外形に沿うように形成される、
請求項３に記載の電動モータ。
【請求項５】
前記ハウジングは、円筒状の円筒体を備え、
前記バッフルプレートは、前記円筒体と前記ロータとの間に、前記ロータから離間して配置されるように構成される、
請求項４に記載の電動モータ。
【請求項６】
前記断面視で、前記バッフルプレートは、
前記円筒体から前記中心軸線と直交する径方向の内側に向かって前記ステータコイルの下面に沿うように延びる第１延在部と、
前記第１延在部の前記径方向の内側部から上方に延びる第２延在部と、を備える、
請求項５に記載の電動モータ。
【請求項７】
前記第２延在部の上端は、前記ステータコイルの前記下面よりも上方に配置されるように構成される、
請求項６に記載の電動モータ。
【請求項８】
前記ハウジングの底部には、前記第１流体溜り部とは異なる第２流体溜り部が形成され、
前記第１延在部は、前記第２流体溜り部に溜まる前記流体の液面よりも上方に配置されるように構成される、
請求項６に記載の電動モータ。
【請求項９】
前記第１延在部は、上下方向に開口する貫通孔を有する、
請求項６に記載の電動モータ。
【請求項１０】
前記バッフルプレートは、
前記第１延在部の前記径方向の外側部から上方に延びる第３延在部と、
前記第３延在部の上部から前記径方向の外側に向かって前記ステータのステータコアの下面に沿うように延びる第４延在部と、を更に備える、
請求項６に記載の電動モータ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電動モータ及び作業機械に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、建設機械として、上部旋回体を旋回させるための電動モータを備える電動旋回ショベルが知られている。電動モータは、内部に設けられたロータ及びステータ等を冷却油により冷却する冷却油回路を備える。例えば、電動モータは、ロータの軸線が鉛直となるよう縦置きに配置される（縦置きモータ）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－６８５１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の構成では、ステータコイルの一部に冷却油が当たらない可能性がある。電動モータの冷却が不十分である場合、損失が大きくなり、電動モータの性能が低下するおそれがある。
【０００５】
本開示の態様は、冷却性能を向上させることができる電動モータ及び作業機械を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る電動モータは、ロータ及びステータを収容するための空間を有するハウジングと、前記ハウジングの前記空間に配置され、前記空間を流れる流体の少なくとも一部を前記ステータのステータコイルの下部に案内するために形成された第１流体溜り部と、を備える。
【発明の効果】
【０００７】
本開示の態様によれば、冷却性能を向上させることができる電動モータ及び作業機械を提供することができる。
【図面の簡単な説明】
【０００８】

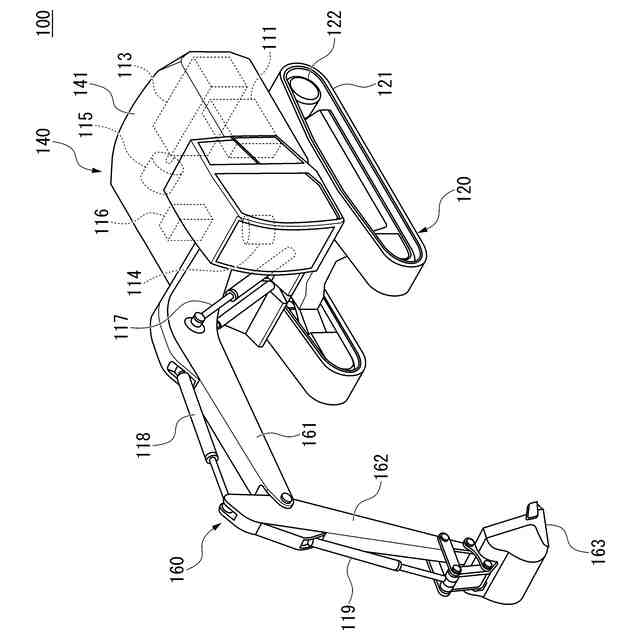

実施形態に係る作業機械を示す概略図である。

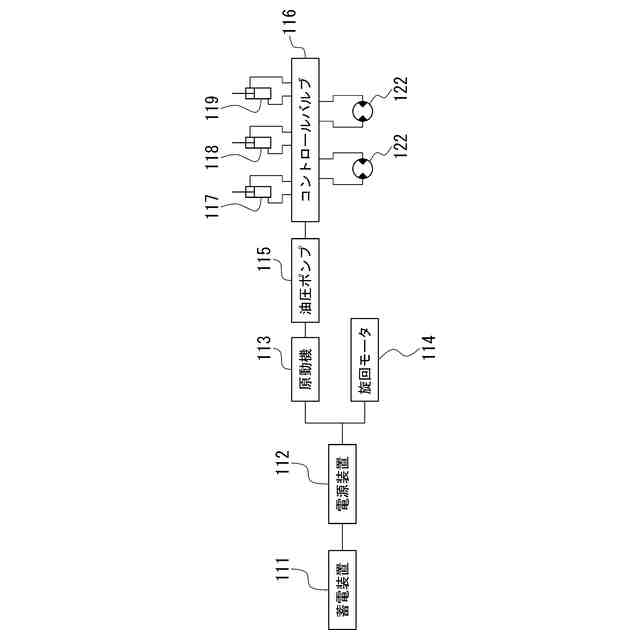

実施形態に係る作業機械の駆動システムを示す図である。

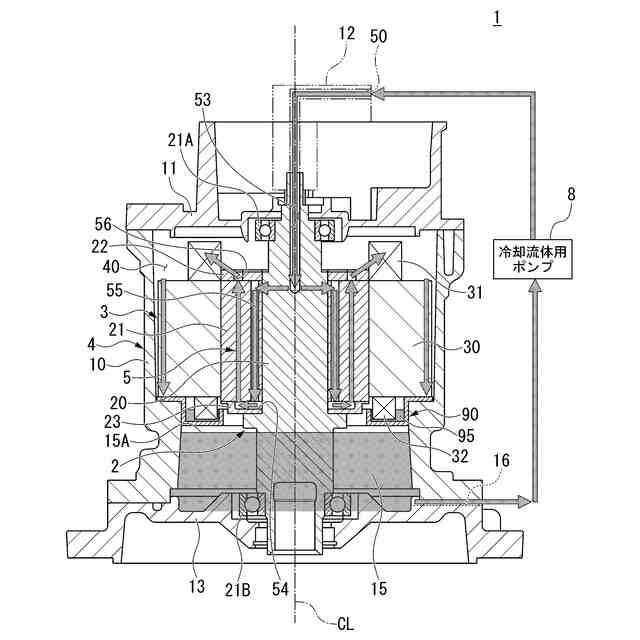

実施形態に係る電動モータの断面図である。

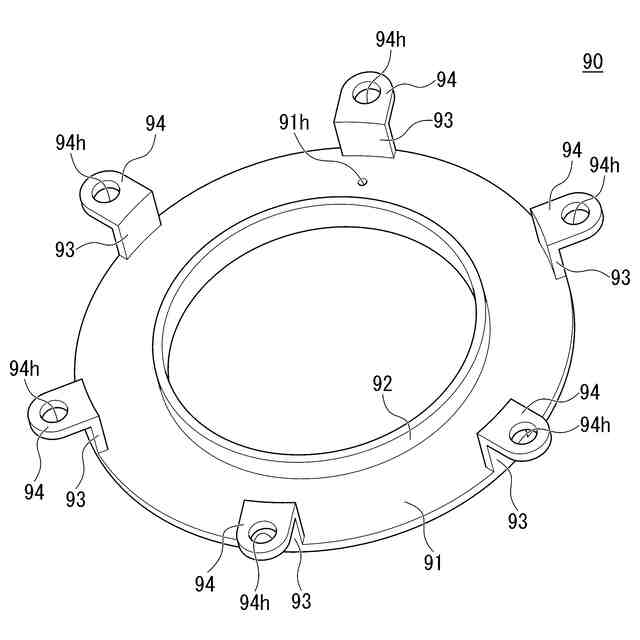

実施形態に係るバッフルプレートの斜視図である。

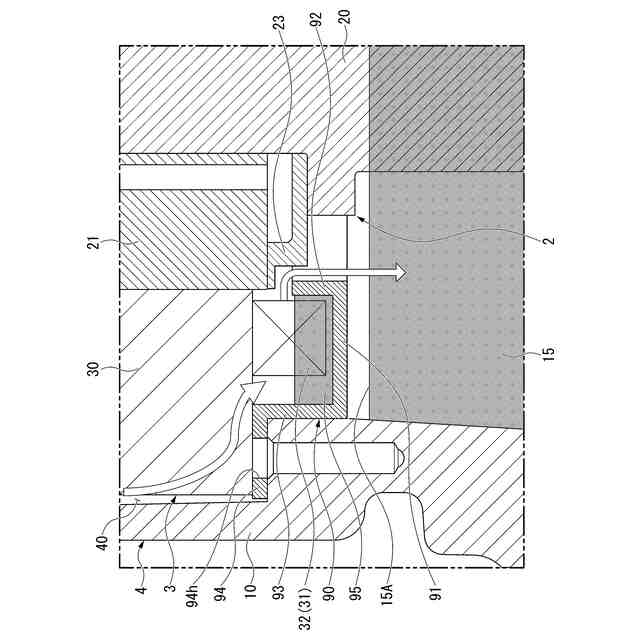

実施形態に係るバッフルプレートの一部を拡大して示す斜視図である。

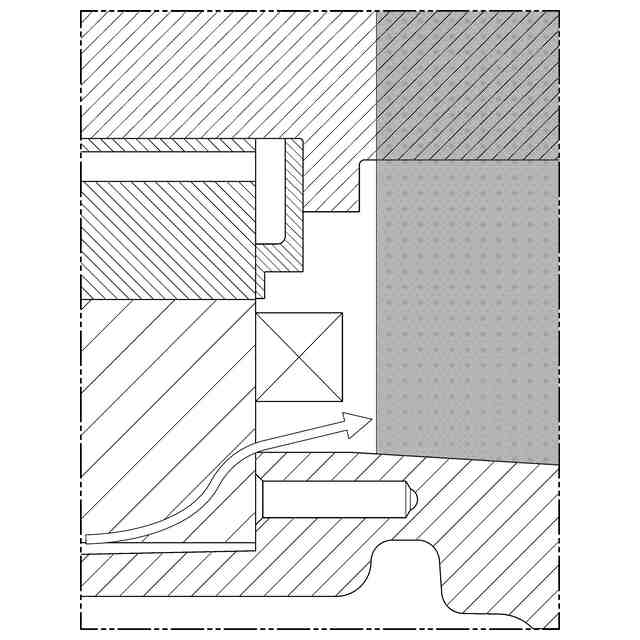

実施形態に係る電動モータにおける冷却流体の流れの説明図である。
比較例に係る電動モータにおける冷却流体の流れの説明図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態について図面を参照して説明する。本実施形態においては、電動モータとして、電動旋回ショベル（作業機械の一例）に搭載されるものであり、電動旋回ショベルの上部旋回体を旋回させるための旋回モータとして構成される例を挙げて説明する。
【００１０】
以下の説明において、例えば「平行」や「直交」、「中心」、「同軸」等の相対的又は絶対的な配置を示す表現は、厳密にそのような配置や状態を意味するのみならず、公差や同じ機能が得られる程度の角度や距離をもって相対的に変位している配置や状態をも含むものとする。以下の説明に用いる図面では、各部材を認識可能な大きさとするため、各部材の縮尺を適宜変更して示す場合がある。
（【００１１】以降は省略されています）
