特許ウォッチ

公開番号2025073119
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2024188561
出願日2024-10-25
発明の名称ポリテトラフルオロエチレン造粒粉体
出願人ダイキン工業株式会社
代理人弁理士法人WisePlus
主分類C08L 27/18 20060101AFI20250501BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】着色が少なく耐クラック性に優れる成形体が得られるポリテトラフルオロエチレン造粒粉体を提供する。
【解決手段】水分含有量が0.020質量%以下、Z値が90以上であるポリテトラフルオロエチレン造粒粉体。

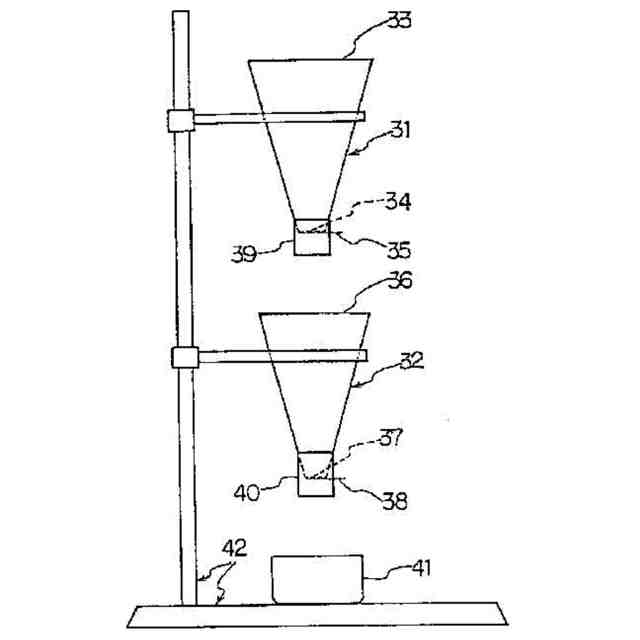

【選択図】図1
特許請求の範囲【請求項１】
水分含有量が０．０２０質量％以下、Ｚ値が９０以上であるポリテトラフルオロエチレン造粒粉体。
続きを表示（約 580 文字）【請求項２】
造粒に使用された造粒バインダーが非イオン性界面活性剤水溶液である請求項１記載のポリテトラフルオロエチレン造粒粉体。
【請求項３】
前記非イオン性界面活性剤水溶液が、ポリオキシエチレンアルキルエーテル類、セグメント化ポリアルキレングリコール類、アルキルアミンオキシド類からなる群より選択される少なくとも１種である請求項２記載のポリテトラフルオロエチレン造粒粉体。
【請求項４】
平均粒子径が２００～７００μｍである請求項１又は２記載のポリテトラフルオロエチレン造粒粉体。
【請求項５】
平均粒子径が２００～６００μｍである請求項４記載のポリテトラフルオロエチレン造粒粉体。
【請求項６】
見掛密度が０．６０～０．９０ｇ／ｍｌである請求項１又は２記載のポリテトラフルオロエチレン造粒粉体。
【請求項７】
平均アスペクト比が１．２５以下である請求項１又は２記載のポリテトラフルオロエチレン造粒粉体。
【請求項８】
高温揮発分が０．０５０質量％以下である請求項１又は２記載のポリテトラフルオロエチレン造粒粉体。
【請求項９】
前記水分含有量が０．００１質量％以下である請求項１又は２記載のポリテトラフルオロエチレン造粒粉体。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ポリテトラフルオロエチレン造粒粉体に関する。
続きを表示（約 890 文字）【背景技術】
【０００２】
従来、ポリテトラフルオロエチレンの粒状粉末を製造（造粒）する方法としては、有機溶剤を含む水中で撹拌する方法、温水中で撹拌する方法、少量の有機溶剤で湿潤した状態で機械力を与える（転動する）方法等が知られている。
【０００３】
特許文献１及び２には、所定の界面活性剤水溶液でポリテトラフルオロエチレン粉末を湿潤し、機械力を与える方法が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開平１０－２９８３００号公報
特開平８－２０８９２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、着色が少なく耐クラック性に優れる成形体が得られるポリテトラフルオロエチレン造粒粉体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示（１）は、水分含有量が０．０２０質量％以下、Ｚ値が９０以上であるポリテトラフルオロエチレン造粒粉体である。
【０００７】
本開示（２）は、造粒に使用された造粒バインダーが非イオン性界面活性剤水溶液である本開示（１）記載のポリテトラフルオロエチレン造粒粉体である。
【０００８】
本開示（３）は、前記非イオン性界面活性剤水溶液が、ポリオキシエチレンアルキルエーテル類、セグメント化ポリアルキレングリコール類、アルキルアミンオキシド類からなる群より選択される少なくとも１種である本開示（２）記載のポリテトラフルオロエチレン造粒粉体である。
【０００９】
本開示（４）は、平均粒子径が２００～７００μｍである本開示（１）～（３）のいずれかとの任意の組合せの記載のポリテトラフルオロエチレン造粒粉体である。
【００１０】
本開示（５）は、平均粒子径が２００～６００μｍである本開示（４）記載のポリテトラフルオロエチレン造粒粉体である。

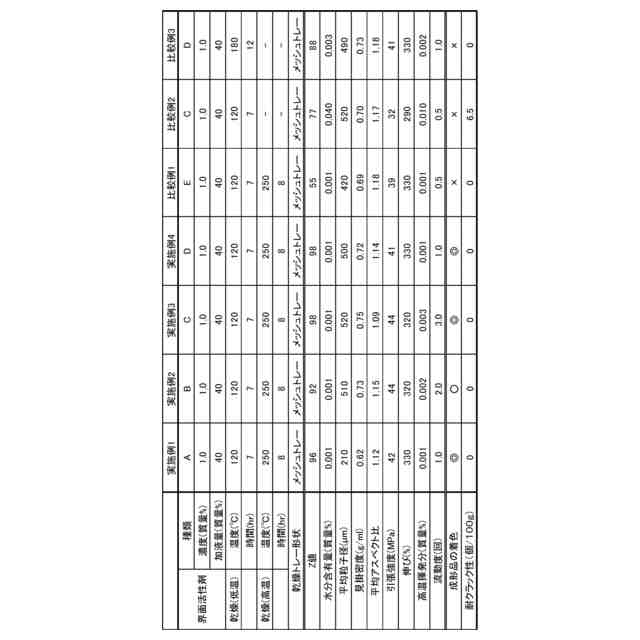

（【００１１】以降は省略されています）

関連特許
