公開番号2025071514
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023181737
出願日2023-10-23
発明の名称ラミネート電池
出願人トヨタ自動車株式会社
代理人個人,個人,個人,個人,個人,個人
主分類H01M 50/571 20210101AFI20250428BHJP(基本的電気素子)
要約【課題】本開示は、電池が完全に放電する前に正極集電端子が腐食し切ってしまうおそれが小さく、塩水と充電状態の電極積層体との接触を抑制できるラミネート電池を提供する。
【解決手段】本開示のラミネート電池1は、電極積層体10、電極積層体の負極集電体に電気的に接続されている負極集電端子20、電極積層体の正極集電体に電気的に接続されている正極集電端子30、及び電極積層体を封止しているラミネートフィルム40を有する。正極集電端子は、電極積層体の放電電位によって電食可能な金属で形成されており、(i)正極集電端子の体積が、電極積層体の電気容量によって電食可能な体積よりも大きい、かつ/又は(ii)正極集電端子が、ラミネートフィルムによって封止されている位置において、正極集電体に電気的に接続されていない側の端部に向かって断面積が増加する構造を有している。
【選択図】図2
特許請求の範囲【請求項１】
電極積層体、
前記電極積層体の負極集電体に電気的に接続されている負極集電端子、
前記電極積層体の正極集電体に電気的に接続されている正極集電端子、及び
前記電極積層体を封止しているラミネートフィルム
を有し、
前記正極集電端子が、前記電極積層体の放電電位によって電食可能な金属で形成されており、
（ｉ）前記正極集電端子の体積が、前記電極積層体の電気容量によって電食可能な体積よりも大きい、かつ／又は
（ｉｉ）前記正極集電端子が、前記ラミネートフィルムによって封止されている位置において、前記正極集電体に電気的に接続されていない側の端部に向かって断面積が増加する構造を有している、
ラミネート電池。
続きを表示（約 190 文字）【請求項２】
上記（ｉ）を満たす、請求項１に記載のラミネート電池。
【請求項３】
上記（ｉｉ）を満たす、請求項１に記載のラミネート電池。
【請求項４】
前記構造が、段差構造又はテーパー構造である、請求項３に記載のラミネート電池。
【請求項５】
硫化物系固体電池である、請求項１～４のいずれか一項に記載のラミネート電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ラミネート電池に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１が開示しているように、ラミネート電池、すなわち例えば、電極積層体、電極積層体に電気的に接続されている集電端子、及び電極積層体及び集電端子の一部を覆って電極積層体を封止しているラミネートフィルムを有する電池が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１０３２９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、自動車の落下事故、及び自然災害等により、電池が塩水に暴露されることがある。これに関して、本件開示者等は、正極集電端子を構成する所定の金属が、塩水を介する短絡によって、電気化学的に腐食することがあり、その結果、電池が完全に放電する前に正極集電端子が腐食し切って、塩水がラミネートフィルム内に侵入し、塩水と充電状態の電極積層体とが接触してしまう可能性があることを見出した。
【０００５】
本開示は、電池が完全に放電する前に正極集電端子が腐食し切ってしまうおそれが小さく、塩水と充電状態の電極積層体との接触を抑制できるラミネート電池を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本件開示者等は、以下の手段により上記課題を解決することができることを見出した。
【０００７】
〈態様１〉
電極積層体、
前記電極積層体の負極集電体に電気的に接続されている負極集電端子、
前記電極積層体の正極集電体に電気的に接続されている正極集電端子、及び
前記電極積層体を封止しているラミネートフィルム
を有し、
前記正極集電端子が、前記電極積層体の放電電位によって電食可能な金属で形成されており、
（ｉ）前記正極集電端子の体積が、前記電極積層体の電気容量によって電食可能な体積よりも大きい、かつ／又は
（ｉｉ）前記正極集電端子が、前記ラミネートフィルムによって封止されている位置において、前記正極集電体に電気的に接続されていない側の端部に向かって断面積が増加する構造を有している、
ラミネート電池。
〈態様２〉
上記（ｉ）を満たす、態様１に記載のラミネート電池。
〈態様３〉
上記（ｉｉ）を満たす、態様１に記載のラミネート電池。
〈態様４〉
前記構造が、段差構造又はテーパー構造である、態様３に記載のラミネート電池。
〈態様５〉
硫化物系固体電池である、態様１～４のいずれか一項に記載のラミネート電池。
【発明の効果】
【０００８】
本開示によれば、電池が完全に放電する前に正極集電端子が腐食し切ってしまうおそれが小さく、塩水と充電状態の電極積層体との接触を抑制できるラミネート電池を提供することができる。
【図面の簡単な説明】
【０００９】
図１は、本開示のラミネート電池の一例を示す概略平面図である。

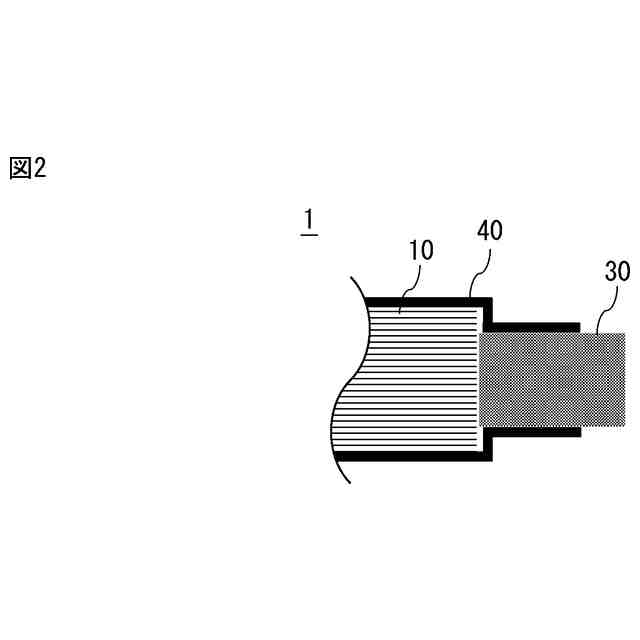

図２は、正極集電端子付近を拡大した本開示のラミネート電池の一例を示す概略側面図である。

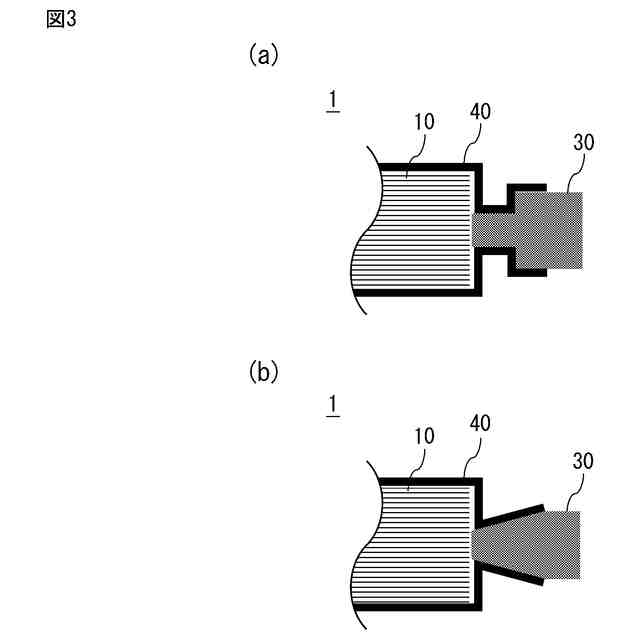

図３は、正極集電端子付近を拡大した本開示のラミネート電池の一例を示す概略側面図である。
図４は、正極集電端子付近を拡大した従来技術のラミネート電池の一例を示す概略側面図である。

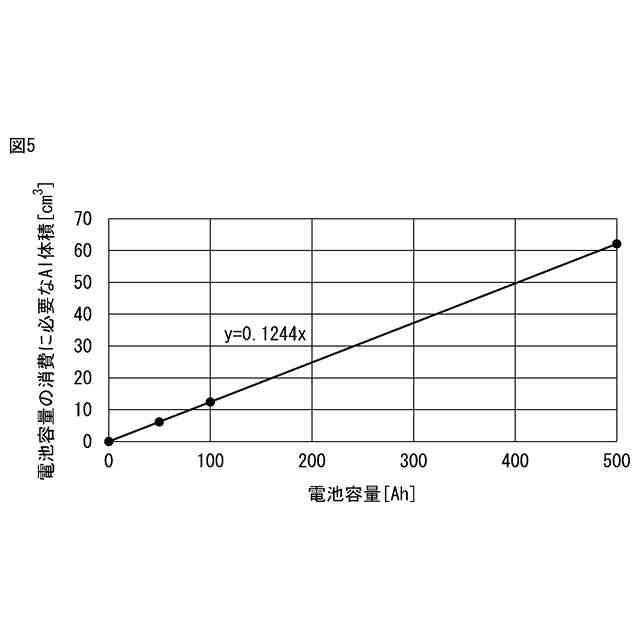

図５は、電池容量と電池容量の消費に必要なアルミニウム体積との関係を示すグラフである。
【発明を実施するための形態】
【００１０】
以下、本開示の実施の形態について詳述する。なお、本開示は、以下の実施の形態に限定されるのではなく、開示の本旨の範囲内で種々変形して実施できる。
（【００１１】以降は省略されています）
