特許ウォッチ

公開番号2025071234
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025025658,2021207264
出願日2025-02-20,2020-03-28
発明の名称再生ポリエステル樹脂及び再生ポリエステル樹脂の製造方法
出願人ユニチカ株式会社,日本エステル株式会社,ユニチカトレーディング株式会社
代理人個人
主分類C08G 63/183 20060101AFI20250424BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】使用済みポリエステル製品に由来するリサイクルポリエステル原料、あるいはポリエステル樹脂及び製品を製造する工程で発生する屑等に由来するリサイクルポリエステル原料を原料として、各種の形態のポリエステル製品の製造に利用できる再生ポリエステル樹脂を提供する。
【解決手段】a)使用済ポリエステル製品及びb)ポリエステル製品を製造する工程で発生する未採用ポリエステル樹脂の少なくとも1種のリサイクルポリエステル原料から由来する成分を含むポリエステル樹脂であって、(1)全グリコール成分の合計量を100モル%とするとき、ジエチレングリコールの含有量が4モル%以下であり、(2)カルボキシル末端基濃度が30当量/t以下であり、(3)平均昇圧速度が0.6MPa/h以下であることを特徴とする再生ポリエステル樹脂に係る。
【選択図】なし
特許請求の範囲【請求項１】
ａ）使用済ポリエステル製品及びｂ）ポリエステル製品を製造する工程で発生する未採用ポリエステル樹脂の少なくとも１種のリサイクルポリエステル原料から由来する成分を含むポリエステル樹脂であって、
（１）全グリコール成分の合計量を１００モル％とするとき、ジエチレングリコールの含有量が４モル％以下であり、
（２）カルボキシル末端基濃度が３０当量／ｔ以下であり、
（３）平均昇圧速度が０．６ＭＰａ／ｈ以下である（ただし、平均昇圧速度は、下記の手順によって算出される値である：エクストルーダー及び圧力センサを含む昇圧試験機を用い、エクストルーダーの先端にステンレス鋼製フィルター（呼び寸法メッシュ：１４００メッシュ、織り方：綾畳織、縦メッシュ：１６５メッシュ、横メッシュ：１４００メッシュ、縦線径：０．０７ｍｍ、横線径：０．０４ｍｍ、濾過粒度：１２μｍ）をセットし、ポリエステル樹脂をエクストルーダーにて３００℃で溶融し、前記フィルターからの吐出量２９．０ｇ／分で当該溶融物を押し出した時の前記フィルターにかかる圧力値として、押し出し開始時の圧力値を「初期圧力値（ＭＰａ）」とし、その後連続して１２時間押し出しをした時点の圧力値を「最終圧力値（ＭＰａ）」とした場合、それらの圧力値に基づいて下記計算式Ａにより上記平均昇圧速度を算出する：
平均昇圧速度（ＭＰａ／ｈ）＝（最終圧力値－初期圧力値）／１２）・・・Ａ）、
ことを特徴とする再生ポリエステル樹脂。
続きを表示（約 620 文字）【請求項２】
請求項１に記載の再生ポリエステル樹脂を含有する繊維。
【請求項３】

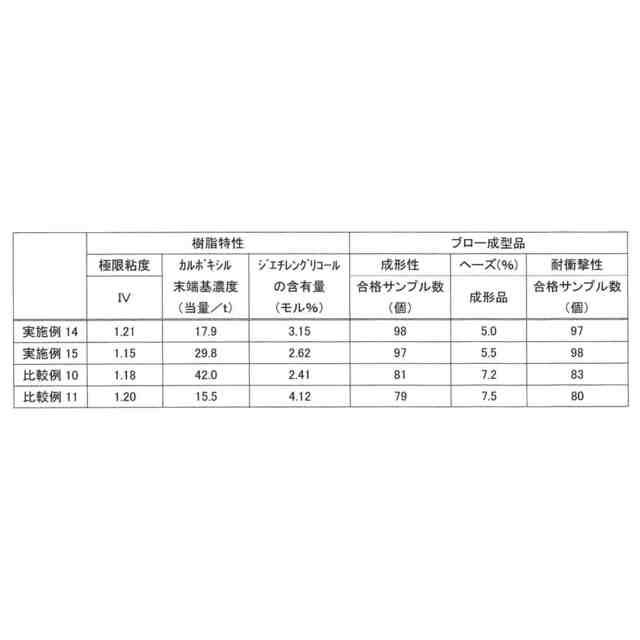

請求項１に記載の再生ポリエステル樹脂を含有するブロー成形品。
【請求項４】

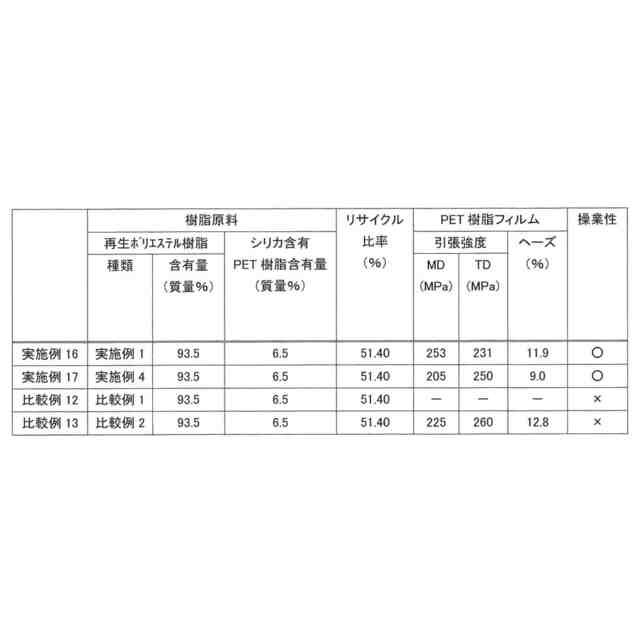

請求項１に記載の再生ポリエステル樹脂を含有するフィルム。
【請求項５】
ａ）使用済ポリエステル製品及びｂ）ポリエステル製品を製造する工程で発生する未採用ポリエステルの少なくとも１種のリサイクルポリエステル原料を用いて再生ポリエステル樹脂を製造する方法であって、
（１）エチレンテレフタレートオリゴマーとエチレングリコールとを含む混合物に、前記原料を、全グリコール成分／全酸成分のモル比が１．０８～１．３５となるように添加し、２４５～２８０℃の熱処理条件下で解重合を行うことにより解重合体を含む反応生成物を得る工程、
（２）前記反応生成物を濾過粒度１０～２５μｍのフィルターを通過させて濾液を回収する工程、
（３）前記濾液に重合触媒を添加し、温度２６０℃以上及び１．０ｈＰａ以下の減圧下で前記解重合体の重縮合反応を行う工程
を含むことを特徴とする再生ポリエステル樹脂の製造方法。
【請求項６】
前記原料中において、ａ）使用済ポリエステル製品及びｂ）ポリエステル製品を製造する工程で発生する未採用ポリエステル樹脂の少なくとも１種を４０質量％以上含有する、請求項５に記載の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、新規な再生ポリエステル樹脂及び再生ポリエステル樹脂の製造方法に関する。特に、本発明は、使用済ポリエステル製品に由来するリサイクルポリエステル原料のほか、ポリエステル製品を製造する工程で発生する未採用ポリエステルに由来するリサイクルポリエステル原料を用いて製造され、異物の混入量が少なく、バージンポリエステル樹脂と同様に各種の成形品に加工することができる再生ポリエステル樹脂及びその製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ポリエチレンテレフタレート（ＰＥＴ）は、高融点で耐薬品性があり、また比較的低コストであるため、繊維、フィルム、ペットボトル等の成形品等に幅広く用いられている。これらのポリエステル製品は、製造段階又は加工段階で屑の発生が避けられず、また使用後に廃棄処分される場合が多い。ところが、焼却する場合には高熱が発生するため、焼却炉の傷みが大きく、寿命が短くなる。一方、焼却しない場合には、腐敗分解しないために半永久的に残ることになる。
【０００３】
近年、一度使用されたポリエステル製品のうち、ゴミとして捨てられたプラスチック容器等が河川を経由して海洋へ流出し、波又は潮流の作用で細かく破砕されてマイクロプラスチックとして海洋生物の体内に蓄積、食物連鎖で濃縮され海洋生物の生態系に悪影響が出ていること、プラスチックが海洋汚染の一大原因となっていることが問題視されていることから、その使用量の削減、生分解性プラスチックへの切り替え等の動きが全世界的に起きている。
【０００４】
このような環境上の問題の観点から、資源を再利用するリサイクルが様々な方法で行われている。ＰＥＴに代表されるポリエステル製品に関しても、その製造工程で発生したポリエステル屑をリサイクルする方法に加え、一度市場に出回って廃棄された製品を回収し、それを原料として再使用する方法が検討されている。特に、近年においては、繊維製品について、一定のリサイクル率を達成することで認定されるエコマークを付与した製品が普及している。
リサイクルポリエステル原料として、製造工程で発生したポリエステル屑あるいは使用済みのポリエステル製品を回収したものを用いてリサイクルする方法としては、各種の方法が提案されている。
【０００５】
例えば、ＰＥＴ屑にメタノールを添加してジメチレンテレフタレート（以下「ＤＭＴ」と表記することがある。）とエチレングリコール（以下「ＥＧ」と表記することがある。）に分解する方法（特許文献１）、ＰＥＴ屑にＥＧを添加して解重合した後、メタノールを添加してＤＭＴを回収する方法（特許文献２）、ＰＥＴ屑をＥＧで解重合してオリゴマーとし、これを重縮合反応に用いる方法（特許文献３）等が提案されている。
【０００６】
ところで、一旦製品となったＰＥＴボトル等を再生する際に問題になる不純物としては、ポリエステル樹脂中に添加されている各種の添加剤のほか、ボトル本体に付属するものとして、ａ）キャップ（アルミニウム、ポリプロピレン、ポリエチレン）、ｂ）中栓、ｃ）ライナー（ポリプロピレン、ポリエチレン）、ｄ）ラベル（紙、ポリスチレン等の樹脂、インク）、ｅ）接着剤、ｆ）印字用インク等がある。
【０００７】
一般に、再生工程の前処理としては、回収されたＰＥＴボトルを振動ふるいにかけて砂、金属等を除去する。その後、ＰＥＴボトルを洗浄し、着色ボトルを分離した上で、荒い粉砕を行う。そして、風力分離によりラベル等を取り除く。さらに、キャップ等に由来するアルミニウム片を除いて、ＰＥＴボトル片を細かく粉砕する。高温アルカリ洗浄により接着剤、蛋白質、かび等の成分を除き、比重差によりポリプロピレン、ポリエチレン等の異種成分を分離する工程が行われる。
【０００８】
しかしながら、これらの工程を経たとしても、特にポリプロピレン、ポリエチレン、ポリスチレン等の非ポリエステル樹脂をＰＥＴ樹脂から完全に分離・除去することは困難である。
【０００９】
例えば、特許文献１～４に記載のリサイクル方法で再生ポリエステル樹脂の製造を試みたとしても、非ポリエステル樹脂由来の異物の除去が十分に行えず、異物の混入量が十分に低減できたものとはいえず、バージンポリエステル樹脂同様の品質を有する製品を得ることは困難である。このように異物の混入量が十分に低減されていないと、紡糸工程又は製膜工程における濾過フィルターの昇圧速度が速く、長期の連続運転ができず、加工操業性が非常に悪くなる。しかも、特許文献１～３のような方法では、回収装置の設置、運転、維持等に多額のコストもかかり、実用性という点でも改善の余地がある。
【先行技術文献】
【特許文献】
【００１０】
特公昭４２－８８５５号公報
特開昭４８－６２７３２号公報
特開昭６０－２４８６４６号公報
特開２００５－１７１１３８号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）

関連特許
