公開番号2025070383
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180655
出願日2023-10-19
発明の名称結晶成長装置
出願人SECカーボン株式会社
代理人個人
主分類C30B 23/06 20060101AFI20250424BHJP(結晶成長)
要約【課題】本発明は、坩堝内に収容された原料加熱の均一性を向上することができる結晶成長装置の提供を目的とする。
【解決手段】本発明の結晶成長装置は、昇華法による単結晶基板の製造に用いられる結晶成長装置であって、上記単結晶基板の原料を収容する原料収容部、上記単結晶基板の種結晶を取り付ける種結晶取付部及び蓋部がこの順に積み重ねられる坩堝と、上記原料を加熱可能に配置される加熱板と、上記原料収容部及び上記加熱板の外側に配置され、上記加熱板を加熱する誘導コイルとを備え、上記原料収容部、上記種結晶取付部及び上記蓋部が積み重ねられる積重方向の上記加熱板の熱伝導率が、上記積重方向に垂直で上記原料収容部の外側に向かう外方向の上記加熱板の熱伝導率より大きい。

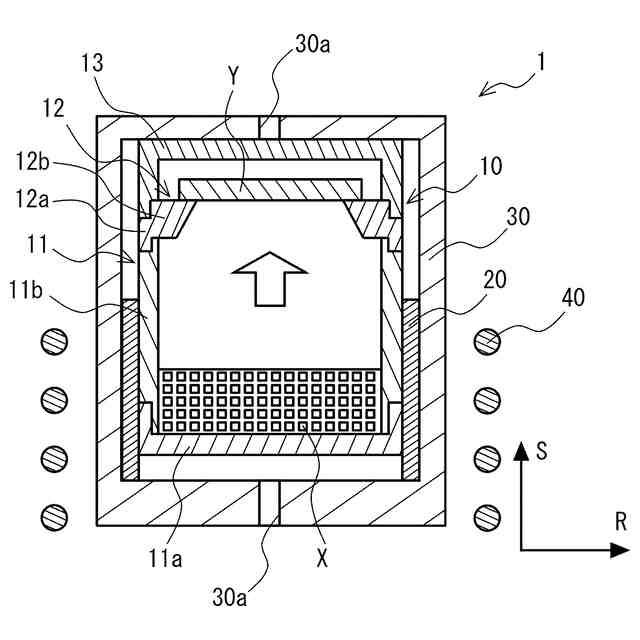

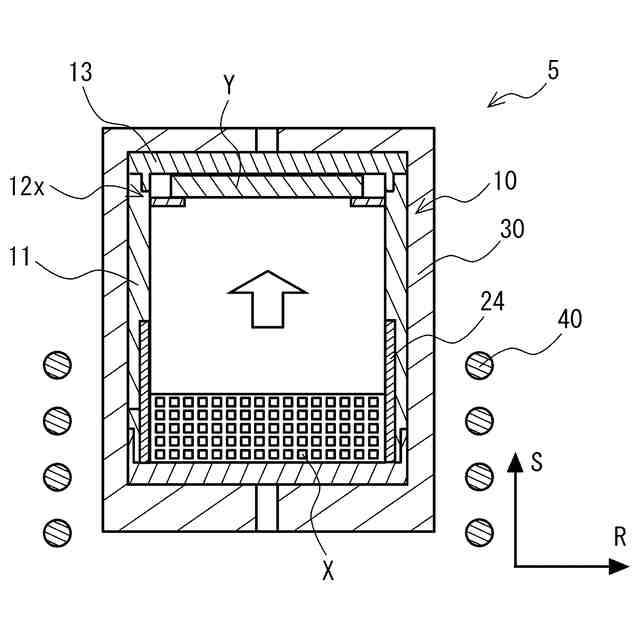

【選択図】図1

特許請求の範囲【請求項１】
昇華法による単結晶基板の製造に用いられる結晶成長装置であって、
上記単結晶基板の原料を収容する原料収容部、上記単結晶基板の種結晶を取り付ける種結晶取付部及び蓋部がこの順に積み重ねられる坩堝と、
上記原料を加熱可能に配置される加熱板と、
上記原料収容部及び上記加熱板の外側に配置され、上記加熱板を加熱する誘導コイルと
を備え、
上記原料収容部、上記種結晶取付部及び上記蓋部が積み重ねられる積重方向の上記加熱板の熱伝導率が、上記積重方向に垂直で上記原料収容部の外側に向かう外方向の上記加熱板の熱伝導率より大きい結晶成長装置。
続きを表示（約 500 文字）【請求項２】

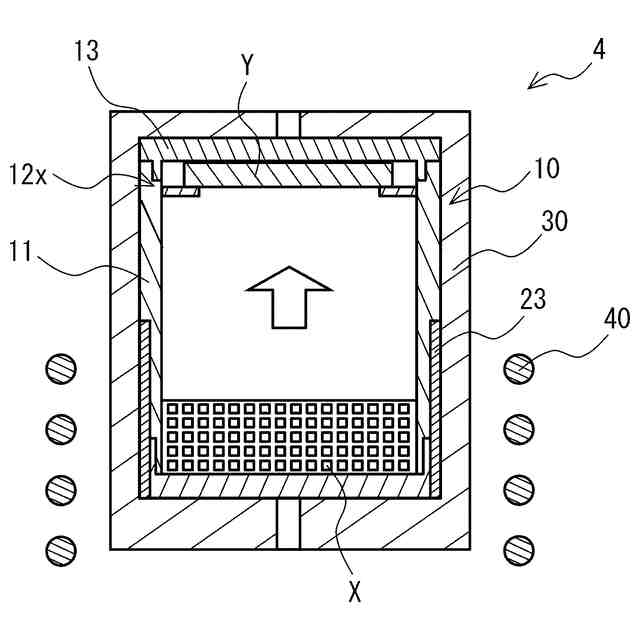

上記加熱板が上記原料収容部の外側に配置される請求項１に記載の結晶成長装置。
【請求項３】
上記加熱板及び上記誘導コイルが、上記種結晶取付部の外側には配置されていない請求項２に記載の結晶成長装置。
【請求項４】
上記加熱板及び上記誘導コイルが、上記種結晶取付部及び上記蓋部の外側に配置されている請求項２に記載の結晶成長装置。

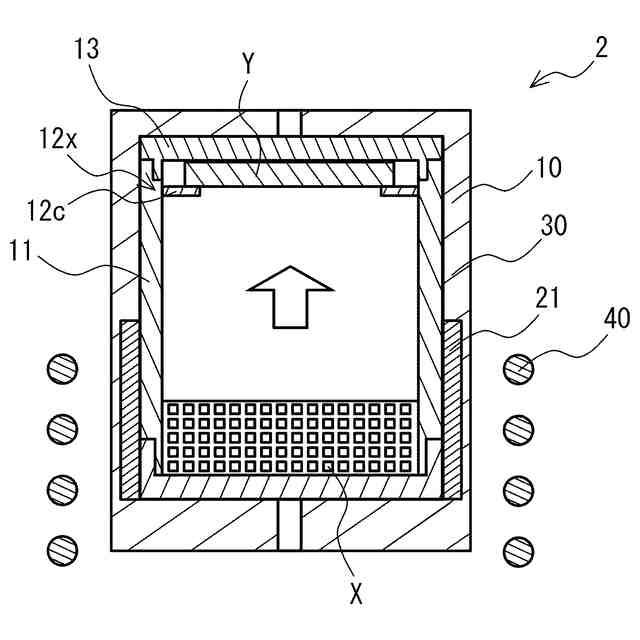

【請求項５】
上記原料収容部が、底部と側壁とを有し、
上記加熱板が、上記側壁を取り囲むように配置されており、
上記誘導コイルが、上記加熱板を取り囲むように配置されている請求項２に記載の結晶成長装置。

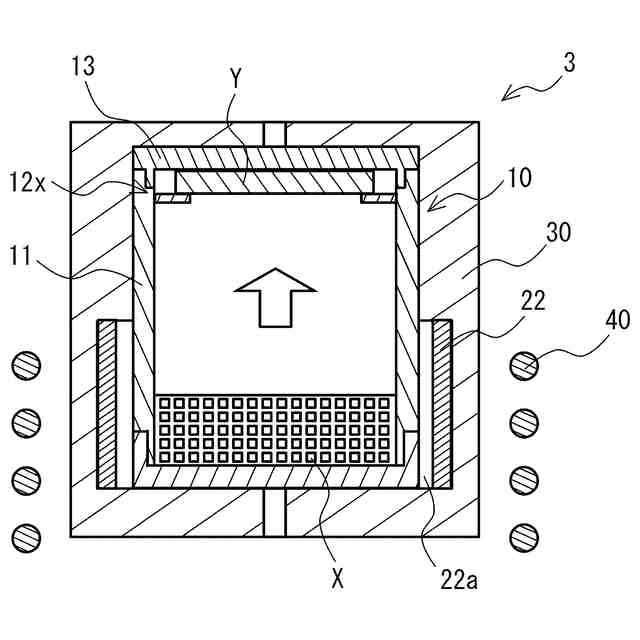

【請求項６】
上記加熱板の一部が、上記底部より上記蓋部と反対方向に突出している請求項５に記載の結晶成長装置。
【請求項７】
上記加熱板の上記積重方向の熱伝導率が、上記坩堝の熱伝導率よりも大きい請求項１から請求項６のいずれか１項に記載の結晶成長装置。
【請求項８】
上記単結晶基板が、ＳｉＣである請求項１から請求項６のいずれか１項に記載の結晶成長装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、結晶成長装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

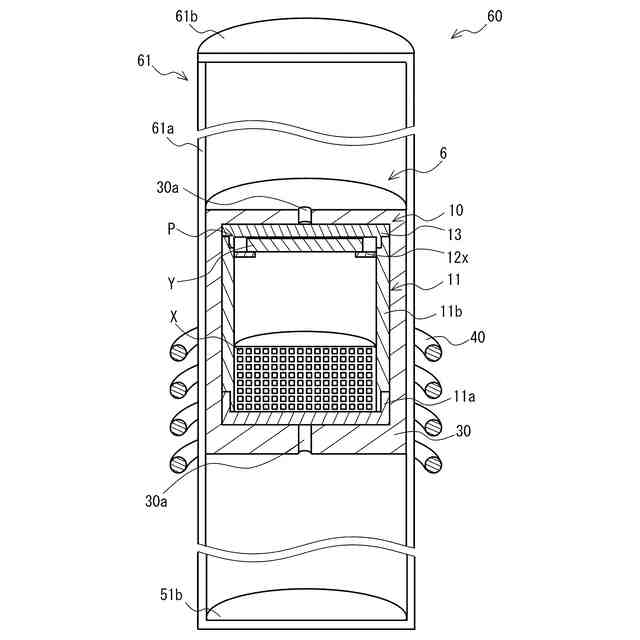

炭化珪素（ＳｉＣ）の単結晶基板を得る方法として、昇華法が公知である（例えば特開２０２１－８８４７６号公報参照）。昇華法による炭化珪素単結晶の製造方法では、昇華させた炭化珪素原料（ＳｉＣ原料）を種結晶上に再結晶化させることで炭化珪素の単結晶を成長させている。
【０００３】
単結晶を得るには、昇華させる原材料を均一に加熱することが必要となる。原材料に温度ムラが存在する場合、異なる型の結晶が成長し多結晶化し易い。このため、上記公報に記載の結晶成長装置では、誘導コイルに加えて、坩堝と誘導コイルとの間に複数の加熱部を設け、それぞれの加熱部を上記坩堝の高さ方向に間隔を置いて配置する等の工夫がなされている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－８８４７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

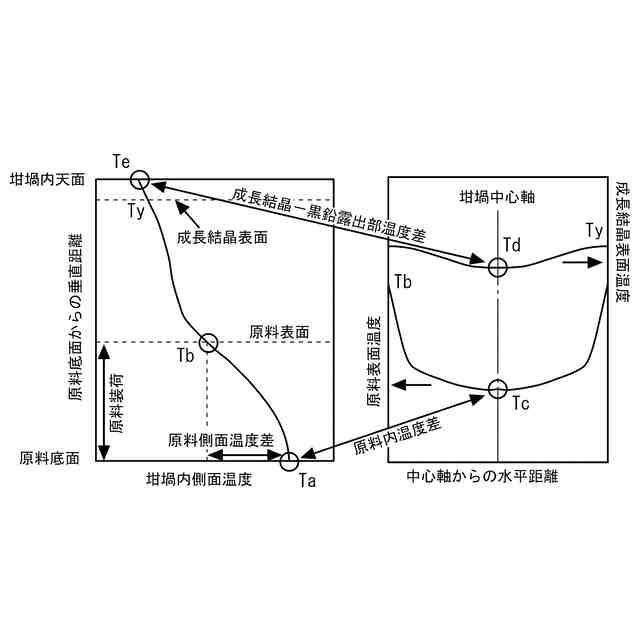

上記公報に記載の結晶成長装置は、坩堝内に収容された原料加熱の均一化を図れるとされている。しかし、誘導コイルによる加熱は加熱対象の角部等に集中する傾向にあり、依然として特に高さ方向に温度勾配が生じ易い。原料加熱の均一性には依然として改善の余地がある。
【０００６】
本発明は、以上のような事情に基づいてなされたものであり、坩堝内に収容された原料加熱の均一性を向上することができる結晶成長装置の提供を目的とする。
【課題を解決するための手段】
【０００７】
（１）本発明の一態様に係る結晶成長装置は、昇華法による単結晶基板の製造に用いられる結晶成長装置であって、上記単結晶基板の原料を収容する原料収容部、上記単結晶基板の種結晶を取り付ける種結晶取付部及び蓋部がこの順に積み重ねられる坩堝と、上記原料を加熱可能に配置される加熱板と、上記原料収容部及び上記加熱板の外側に配置され、上記加熱板を加熱する誘導コイルとを備え、上記原料収容部、上記種結晶取付部及び上記蓋部が積み重ねられる積重方向の上記加熱板の熱伝導率が、上記積重方向に垂直で上記原料収容部の外側に向かう外方向の上記加熱板の熱伝導率より大きい。
【０００８】
当該結晶成長装置は、誘導コイルと、原料を加熱可能な加熱板とが配置されているので、この加熱板を介した熱伝導又は輻射熱により原料加熱の均一化を図ることができる。また、上記加熱板は、積重方向の熱伝導率が外方向の熱伝導率より大きい。このため、加熱板自体の熱は特に積重方向に速やかに拡散し、原料加熱の均一性が向上する。
【０００９】
（２）上記（１）の結晶成長装置において、上記加熱板が上記原料収容部の外側に配置されるとよい。このように上記加熱板を上記原料収容部の外側に配置することで、原料加熱の均一性をさらに向上できる。
【００１０】
（３）上記（２）の結晶成長装置において、上記加熱板及び上記誘導コイルが、上記種結晶取付部の外側には配置されていないとよい。このように上記加熱板及び上記誘導コイルを上記種結晶取付部の外側には配置しないことで、種結晶の温度を原料の温度よりも低く保ち易く、単結晶の成長速度を向上できる。
（【００１１】以降は省略されています）
