公開番号2025068712
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2023178671
出願日2023-10-17
発明の名称電子情報記憶媒体、ICチップ、ICカード、データ一括更新方法、及びプログラム
出願人大日本印刷株式会社
代理人弁理士法人インテクト国際特許事務所,個人
主分類G06K 19/07 20060101AFI20250422BHJP(計算;計数)
要約【課題】複数のレコードのそれぞれに格納されたデータを一括更新することが可能な電子情報記憶媒体、ICチップ、ICカード、データ一括更新方法、及びプログラムを提供する。

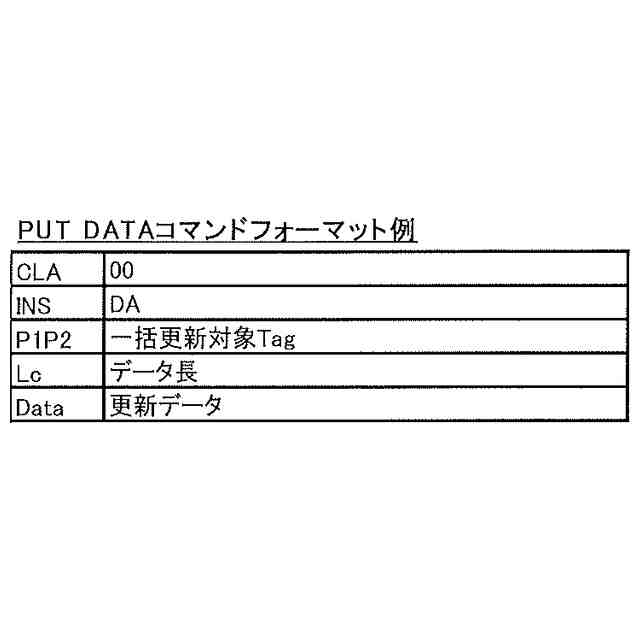

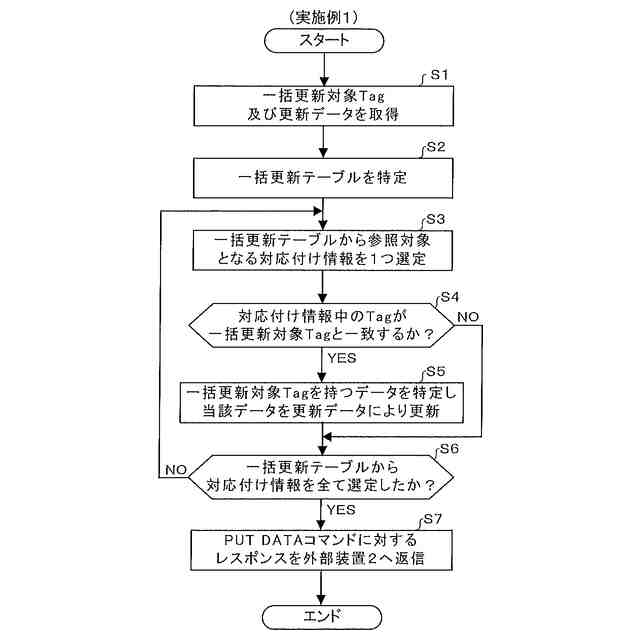

【解決手段】ICチップ1は、上述した対応付け情報を登録する一括更新テーブルを保持しておき、外部装置2から、更新データ及び当該更新データに付与された一括更新対象Tagを含む一括更新コマンドを受信すると、当該一括更新コマンドに含まれる一括更新対象Tag、及び一括更新テーブルに登録されている対応付け情報に基づいて、複数のレコードのそれぞれにおいて同一のTagが付与されたデータを特定し、当該特定された各データを、当該一括更新コマンドに含まれる更新データにより更新する。
【選択図】図10
特許請求の範囲【請求項１】
タグ値が付与されたデータを格納するレコードを複数記憶し、何れか２つ以上の前記レコードのそれぞれには同一の第１のタグ値が付与されたデータが格納される電子情報記憶媒体であって、

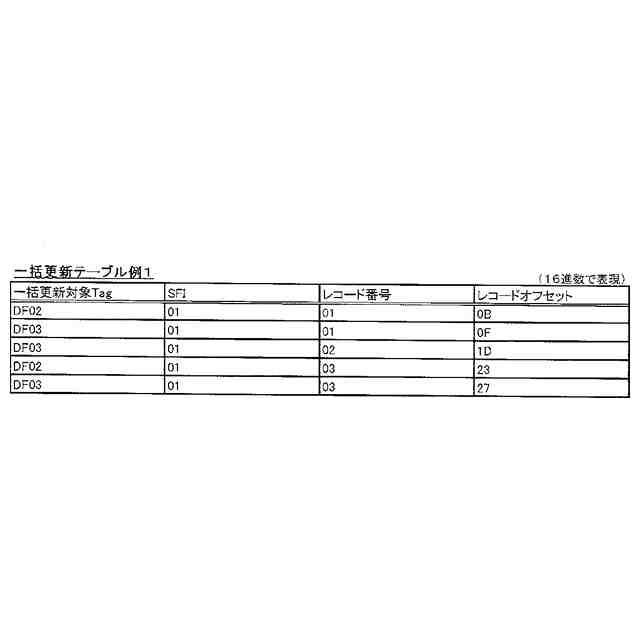

前記第１のタグ値が付与されたデータが格納される前記レコードのそれぞれの識別子及び当該レコードのそれぞれにおける当該データの格納位置と、当該第１のタグ値とを対応付けた対応付け情報を登録する管理テーブルを保持する保持手段と、
外部装置から、更新データ及び当該更新データに付与された前記第１のタグ値を含む第１のコマンドを受信する受信手段と、
前記第１のコマンドに含まれる前記第１のタグ値、及び前記管理テーブルに登録されている前記対応付け情報に基づいて、前記レコードのそれぞれにおいて前記第１のタグ値が付与されたデータを特定する特定手段と、
前記特定手段により特定された各前記データを、前記第１のコマンドに含まれる前記更新データにより更新する更新手段と、
を備えることを特徴とする電子情報記憶媒体。
続きを表示（約 3,300 文字）【請求項２】
何れかの２つ以上の前記レコードのそれぞれには、さらに、同一の第２のタグ値であって、前記第１のタグ値とは異なる当該第２のタグ値が付与されたデータが格納されており、
前記管理テーブルは、さらに、前記第２のタグ値が付与されたデータが格納される前記レコードのそれぞれの識別子及び当該レコードのそれぞれにおける当該データの格納位置と、当該第２のタグ値とを対応付けた対応付け情報を登録しており、
前記受信手段は、前記更新データ及び当該データに付与された前記第１のタグ値または前記第２のタグ値を含む第２のコマンドを受信し、
前記特定手段は、前記第２のコマンドに含まれる前記第１のタグ値または前記第２のタグ値、及び前記管理テーブルにおける前記対応付け情報を全て参照することを特徴とする請求項１に記載の電子情報記憶媒体。
【請求項３】
何れかの２つ以上の前記レコードのそれぞれには、さらに、同一の第２のタグ値であって、前記第１のタグ値とは異なる当該第２のタグ値が付与されたデータが格納されており、
前記管理テーブルは、さらに、前記第２のタグ値が付与されたデータが格納される前記レコードのそれぞれの識別子及び当該レコードのそれぞれにおける当該データの格納位置と、当該第２のタグ値とを対応付けた対応付け情報を登録しており、

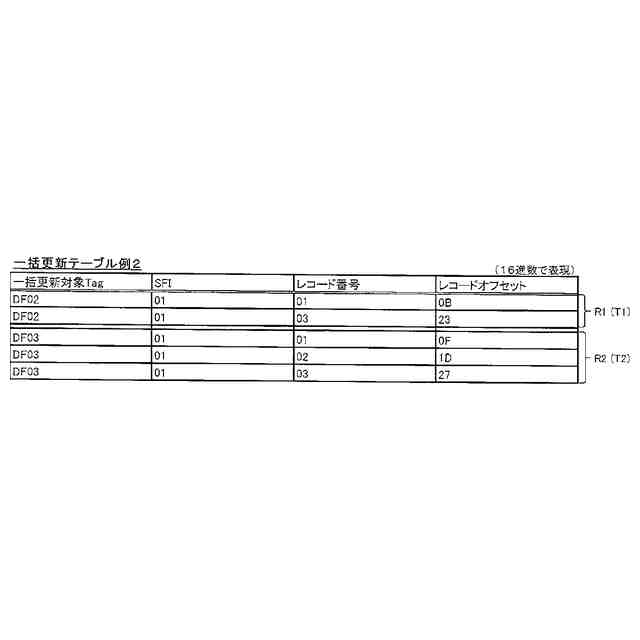

前記保持手段は、前記管理テーブルにおいて前記第１のタグ値に対応する前記対応付け情報を登録する領域と、前記第２のタグ値に対応する前記対応付け情報を登録する領域とを予め分けて管理し、
前記受信手段は、前記更新データ及び当該データに付与された前記第１のタグ値または前記第２のタグ値を含む第２のコマンドを受信し、
前記特定手段は、前記第２のコマンドに含まれる前記第１のタグ値または前記第２のタグ値に対応する前記領域を特定し、前記第２のコマンドに含まれる前記第１のタグ値または前記第２のタグ値、及び前記特定した領域における前記対応付け情報を参照することを特徴とする請求項１に記載の電子情報記憶媒体。
【請求項４】
何れかの２つ以上の前記レコードのそれぞれには、さらに、同一の第２のタグ値であって、前記第１のタグ値とは異なる当該第２のタグ値が付与されたデータが格納されており、
前記受信手段は、前記外部装置から、前記第２のタグ値が付与されたデータが格納される前記レコードの識別子と、当該第２のタグ値とを対応付けた対応付け情報を含む第３のコマンドを受信し、
前記第３のコマンドに含まれる前記識別子及び前記第２のタグ値に基づいて、前記レコードにおける前記データの格納位置を算出し、当該第２のタグ値が付与されたデータが格納される前記レコードの識別子及び前記算出した前記格納位置と、当該第２のタグ値とを対応付けた対応付け情報を前記管理テーブルに追加登録する登録手段を更に備えることを特徴とする請求項１に記載の電子情報記憶媒体。
【請求項５】
前記コマンドに含まれる前記第２のタグ値に対応する領域であって前記管理テーブルにおける当該領域を特定し、当該第２のタグ値が付与されたデータが格納される前記レコードの識別子及び前記算出した前記格納位置と、当該第２のタグ値とを対応付けた対応付け情報を前記特定した領域に追加登録する登録手段を更に備えることを特徴とする請求項４に記載の電子情報記憶媒体。
【請求項６】
タグ値が付与されたデータを格納するレコードを複数記憶し、何れか２つ以上の前記レコードのそれぞれには同一の第１のタグ値が付与されたデータが格納されるＩＣチップであって、
前記第１のタグ値が付与されたデータが格納される前記レコードのそれぞれの識別子及び当該レコードのそれぞれにおける当該データの格納位置と、当該第１のタグ値とを対応付けた対応付け情報を登録する管理テーブルを保持する保持手段と、
外部装置から、更新データ及び当該更新データに付与された前記第１のタグ値を含む第１のコマンドを受信する受信手段と、
前記第１のコマンドに含まれる前記第１のタグ値、及び前記管理テーブルに登録されている前記対応付け情報に基づいて、前記レコードのそれぞれにおいて前記第１のタグ値が付与されたデータを特定する特定手段と、
前記特定手段により特定された各前記データを、前記第１のコマンドに含まれる前記更新データにより更新する更新手段と、
を備えることを特徴とするＩＣチップ。
【請求項７】
タグ値が付与されたデータを格納するレコードを複数記憶し、何れか２つ以上の前記レコードのそれぞれには同一の第１のタグ値が付与されたデータが格納されるＩＣカードであって、
前記第１のタグ値が付与されたデータが格納される前記レコードのそれぞれの識別子及び当該レコードのそれぞれにおける当該データの格納位置と、当該第１のタグ値とを対応付けた対応付け情報を登録する管理テーブルを保持する保持手段と、
外部装置から、更新データ及び当該更新データに付与された前記第１のタグ値を含む第１のコマンドを受信する受信手段と、
前記第１のコマンドに含まれる前記第１のタグ値、及び前記管理テーブルに登録されている前記対応付け情報に基づいて、前記レコードのそれぞれにおいて前記第１のタグ値が付与されたデータを特定する特定手段と、
前記特定手段により特定された各前記データを、前記第１のコマンドに含まれる前記更新データにより更新する更新手段と、
を備えることを特徴とするＩＣカード。
【請求項８】
タグ値が付与されたデータを格納するレコードを複数記憶し、何れか２つ以上の前記レコードのそれぞれには同一の第１のタグ値が付与されたデータが格納される電子情報記憶媒体により実行されるデータ一括更新方法であって、
前記第１のタグ値が付与されたデータが格納される前記レコードのそれぞれの識別子及び当該レコードのそれぞれにおける当該データの格納位置と、当該第１のタグ値とを対応付けた対応付け情報を登録する管理テーブルを保持するステップと、
外部装置から、更新データ及び当該更新データに付与された前記第１のタグ値を含む第１のコマンドを受信するステップと、
前記第１のコマンドに含まれる前記第１のタグ値、及び前記管理テーブルに登録されている前記対応付け情報に基づいて、前記レコードのそれぞれにおいて前記第１のタグ値が付与されたデータを特定するステップと、
前記特定された各前記データを、前記第１のコマンドに含まれる前記更新データにより更新するステップと、
を含むことを特徴とするデータ一括更新方法。
【請求項９】
タグ値が付与されたデータを格納するレコードを複数記憶し、何れか２つ以上の前記レコードのそれぞれには同一の第１のタグ値が付与されたデータが格納される電子情報記憶媒体に含まれるコンピュータに、
前記第１のタグ値が付与されたデータが格納される前記レコードのそれぞれの識別子及び当該レコードのそれぞれにおける当該データの格納位置と、当該第１のタグ値とを対応付けた対応付け情報を登録する管理テーブルを保持するステップと、
外部装置から、更新データ及び当該更新データに付与された前記第１のタグ値を含む第１のコマンドを受信するステップと、
前記第１のコマンドに含まれる前記第１のタグ値、及び前記管理テーブルに登録されている前記対応付け情報に基づいて、前記レコードのそれぞれにおいて前記第１のタグ値が付与されたデータを特定するステップと、
前記特定された各前記データを、前記第１のコマンドに含まれる前記更新データにより更新するステップと、
を実行させることを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、データを格納するレコードを複数記憶可能なＩＣ（Integrated Circuit）チップ等の技術分野に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、例えば特許文献１に開示されるように、レコードに格納されるTLV形式のデータをＩＣチップに書き込むために、ＩＣチップの発行者（製造者）の発行端末から複数の書き込みコマンドをＩＣチップに順次送信するようになっている。
【先行技術文献】
【特許文献】
【０００３】
特許第６５５６４８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

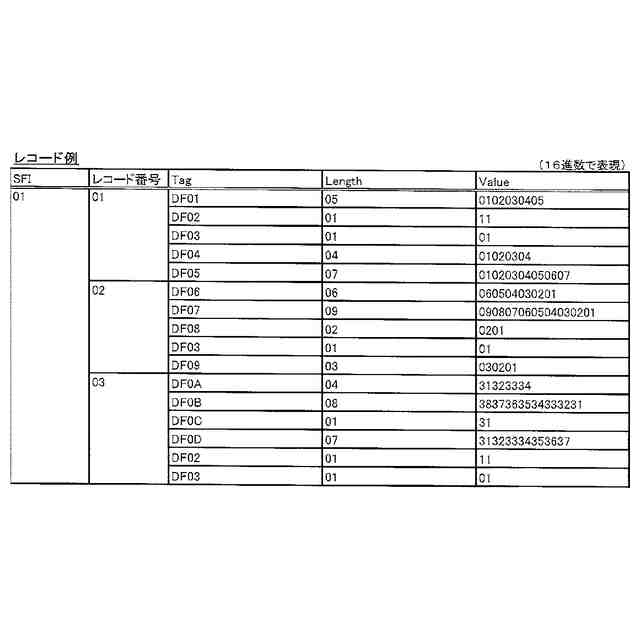

ところで、ＩＣチップ内の複数のレコードに同一のTagを持つデータが格納されることがある。この場合において、これらのレコードに格納される同一のTagを持つデータを変更（更新）したい場合、当該データを格納するレコードの数分の更新コマンドを発行端末からＩＣチップに送信する必要があるため、それぞれのデータを更新するために時間がかかるという問題があった。
【０００５】
そこで、本発明は、このような点などに鑑みてなされたものであり、複数のレコードのそれぞれに格納されたデータを一括更新することが可能な電子情報記憶媒体、ＩＣチップ、ＩＣカード、データ一括更新方法、及びプログラムを提供することを課題の一例とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、請求項１に記載の発明は、タグ値が付与されたデータを格納するレコードを複数記憶し、何れか２つ以上の前記レコードのそれぞれには同一の第１のタグ値が付与されたデータが格納される電子情報記憶媒体であって、前記第１のタグ値が付与されたデータが格納される前記レコードのそれぞれの識別子及び当該レコードのそれぞれにおける当該データの格納位置と、当該第１のタグ値とを対応付けた対応付け情報を登録する管理テーブルを保持する保持手段と、外部装置から、更新データ及び当該更新データに付与された前記第１のタグ値を含む第１のコマンドを受信する受信手段と、前記第１のコマンドに含まれる前記第１のタグ値、及び前記管理テーブルに登録されている前記対応付け情報に基づいて、前記レコードのそれぞれにおいて前記第１のタグ値が付与されたデータを特定する特定手段と、前記特定手段により特定された各前記データを、前記第１のコマンドに含まれる前記更新データにより更新する更新手段と、を備えることを特徴とする。
【０００７】
請求項２に記載の発明は、請求項１に記載の電子情報記憶媒体において、何れかの２つ以上の前記レコードのそれぞれには、さらに、同一の第２のタグ値であって、前記第１のタグ値とは異なる当該第２のタグ値が付与されたデータが格納されており、前記管理テーブルは、さらに、前記第２のタグ値が付与されたデータが格納される前記レコードのそれぞれの識別子及び当該レコードのそれぞれにおける当該データの格納位置と、当該第２のタグ値とを対応付けた対応付け情報を登録しており、前記受信手段は、前記更新データ及び当該データに付与された前記第１のタグ値または前記第２のタグ値を含む第２のコマンドを受信し、前記特定手段は、前記第２のコマンドに含まれる前記第１のタグ値または前記第２のタグ値、及び前記管理テーブルにおける前記対応付け情報を全て参照することを特徴とする。
【０００８】
請求項３に記載の発明は、請求項１に記載の電子情報記憶媒体において、何れかの２つ以上の前記レコードのそれぞれには、さらに、同一の第２のタグ値であって、前記第１のタグ値とは異なる当該第２のタグ値が付与されたデータが格納されており、前記管理テーブルは、さらに、前記第２のタグ値が付与されたデータが格納される前記レコードのそれぞれの識別子及び当該レコードのそれぞれにおける当該データの格納位置と、当該第２のタグ値とを対応付けた対応付け情報を登録しており、前記保持手段は、前記管理テーブルにおいて前記第１のタグ値に対応する前記対応付け情報を登録する領域と、前記第２のタグ値に対応する前記対応付け情報を登録する領域とを予め分けて管理し、前記受信手段は、前記更新データ及び当該データに付与された前記第１のタグ値または前記第２のタグ値を含む第２のコマンドを受信し、前記特定手段は、前記第２のコマンドに含まれる前記第１のタグ値または前記第２のタグ値に対応する前記領域を特定し、前記第２のコマンドに含まれる前記第１のタグ値または前記第２のタグ値、及び前記特定した領域における前記対応付け情報を参照することを特徴とする。
【０００９】
請求項４に記載の発明は、請求項１に記載の電子情報記憶媒体において、何れかの２つ以上の前記レコードのそれぞれには、さらに、同一の第２のタグ値であって、前記第１のタグ値とは異なる当該第２のタグ値が付与されたデータが格納されており、前記受信手段は、前記外部装置から、前記第２のタグ値が付与されたデータが格納される前記レコードの識別子と、当該第２のタグ値とを対応付けた対応付け情報を含む第３のコマンドを受信し、前記第３のコマンドに含まれる前記識別子及び前記第２のタグ値に基づいて、前記レコードにおける前記データの格納位置を算出し、当該第２のタグ値が付与されたデータが格納される前記レコードの識別子及び前記算出した前記格納位置と、当該第２のタグ値とを対応付けた対応付け情報を前記管理テーブルに追加登録する登録手段を更に備えることを特徴とする。
【００１０】
請求項５に記載の発明は、請求項４に記載の電子情報記憶媒体において、前記コマンドに含まれる前記第２のタグ値に対応する領域であって前記管理テーブルにおける当該領域を特定し、当該第２のタグ値が付与されたデータが格納される前記レコードの識別子及び前記算出した前記格納位置と、当該第２のタグ値とを対応付けた対応付け情報を前記特定した領域に追加登録する登録手段を更に備えることを特徴とする。
（【００１１】以降は省略されています）
