公開番号2025050337
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023159061
出願日2023-09-22
発明の名称部品用容器
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B65D 85/86 20060101AFI20250327BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】スライダの摺動抵抗を低減させることが可能な、部品用容器を提供する。

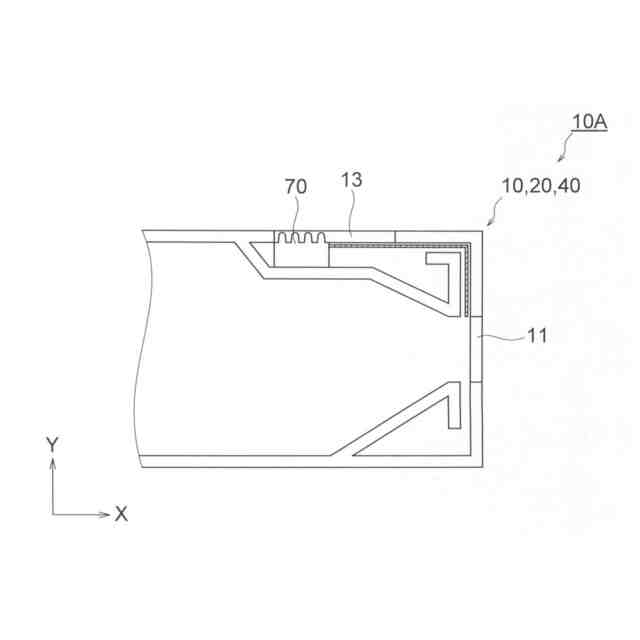

【解決手段】部品用容器10Aは、本体開口11を有する本体10と、本体10に対してスライド可能であるとともに、本体開口11を開閉するシャッター60と、本体10に対してスライド可能であるとともに、シャッター60をスライドさせるスライダ70とを備えている。本体10に、スライダ70の移動を案内するガイド溝14が形成されている。スライダ70の表面76に、ガイド溝14内を摺動する突起75が形成されている。
【選択図】図7
特許請求の範囲【請求項１】
多数のチップ部品を収納する部品用容器において、
本体開口を有する本体と、
前記本体に対してスライド可能であるとともに、前記本体開口を開閉するシャッターと、
前記本体に対してスライド可能であるとともに、前記シャッターをスライドさせるスライダとを備え、
前記本体に、前記スライダの移動を案内するガイド溝が形成されており、
前記スライダの表面に、前記ガイド溝内を摺動する突起が形成されている、部品用容器。
続きを表示（約 390 文字）【請求項２】
前記突起は、複数形成されている、請求項１に記載の部品用容器。
【請求項３】
前記本体は、アクリロニトリル－ブタジエン－スチレン樹脂を含み、前記スライダは、ポリプロピレンを含む、請求項１に記載の部品用容器。
【請求項４】

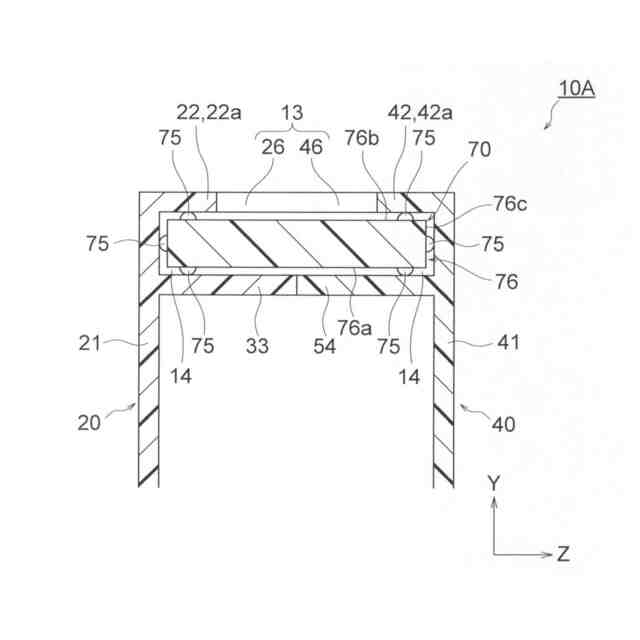

前記スライダの前記表面は、前記本体の内側を向く第１面と、前記第１面の反対側に位置する第２面と、前記第１面と前記第２面との間に位置する第３面とを含み、前記突起は、少なくとも前記第１面及び前記第２面に形成されている、請求項１に記載の部品用容器。
【請求項５】
前記スライダの前記表面は、前記本体の内側を向く第１面と、前記第１面の反対側に位置する第２面と、前記第１面と前記第２面との間に位置する第３面とを含み、前記突起は、少なくとも前記第３面に形成されている、請求項１に記載の部品用容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、部品用容器に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
セラミックコンデンサ等のチップ部品（電子部品）を収納する包装体が知られている（例えば、特許文献１）。特許文献１には、チップ部品をバルクカセットに供給するための開口部を閉塞するためのシャッターが不用意に開閉されてしまうことがないようにしたバルクケースが開示されている。このようなバルクケースでは、シャッターの移動はノブ（スライダ）を孔内で移動させることによって為されるように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開平８－１６７７９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような部品用容器では、スライダは、本体に形成された溝に沿って摺動するように構成されている。この場合、スライダの摺動に起因する粉塵の発生を抑制するために、スライダには柔らかい材料を用い、かつ、本体には剛性が高い材料を用いることがある。
【０００５】
しかしながら、スライダに用いられる材料と、本体に用いられる材料とが異なる場合、スライダが溝に沿って摺動する際に、スライダの摺動抵抗が大きくなる可能性がある。このように、スライダの摺動抵抗が大きくなった場合、スライダをスムーズに移動できなくなるおそれがある。このため、スライダの摺動抵抗を低減できる部品用容器が求められている。
【０００６】
本開示はこのような点を考慮してなされたものであり、スライダの摺動抵抗を低減させることが可能な、部品用容器を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の実施の形態は、以下の［１］～［５］に関する。
【０００８】
［１］
多数のチップ部品を収納する部品用容器において、
本体開口を有する本体と、
前記本体に対してスライド可能であるとともに、前記本体開口を開閉するシャッターと、
前記本体に対してスライド可能であるとともに、前記シャッターをスライドさせるスライダとを備え、
前記本体に、前記スライダの移動を案内するガイド溝が形成されており、
前記スライダの表面に、前記ガイド溝内を摺動する突起が形成されている、部品用容器。
【０００９】
［２］
前記突起は、複数形成されている、［１］に記載の部品用容器。
【００１０】
［３］
前記本体は、アクリロニトリル－ブタジエン－スチレン樹脂を含み、前記スライダは、ポリプロピレンを含む、［１］又は［２］に記載の部品用容器。
（【００１１】以降は省略されています）
