公開番号2025069434
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2025019397,2024565360
出願日2025-02-07,2024-05-17
発明の名称蓋体、蓋本体、蓄電デバイス
出願人大日本印刷株式会社
代理人個人
主分類H01M 50/15 20210101AFI20250422BHJP(基本的電気素子)
要約【課題】外装フィルムによって電極体を好適に密封できることに貢献できる蓋体、蓋本体、および、蓄電デバイスを提供する。
【解決手段】蓄電デバイスの外装体に用いられる蓋体であって、金属材料を含んで構成される蓋本体と、樹脂材料を含んで構成され、蓋本体の一部を被覆する被覆体と、を含み、蓋本体は、被覆体によって被覆される被覆部を有し、被覆部は、貫通孔、被覆体と反対側に凹む凹部、または、被覆体に向かって突出する凸部の少なくとも1つを有する。

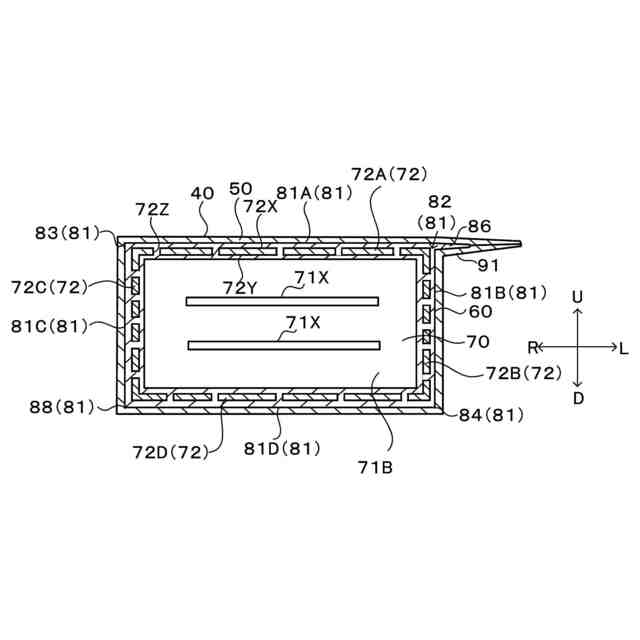

【選択図】図4
特許請求の範囲【請求項１】
蓄電デバイスの外装体に用いられる蓋体であって、
金属材料を含んで構成される蓋本体と、
樹脂材料を含んで構成され、前記蓋本体の一部を被覆する被覆体と、を含み、
前記蓋本体は、前記被覆体によって被覆される被覆部を有し、
前記被覆部は、貫通孔、前記被覆体と反対側に凹む凹部、または、前記被覆体に向かって突出する凸部の少なくとも１つを有する
蓋体。
続きを表示（約 1,200 文字）【請求項２】
前記被覆部の少なくとも一部は、前記被覆体によって挟まれている
請求項１に記載の蓋体。
【請求項３】
前記被覆部の少なくとも一部は、粗面を備える
請求項１または２に記載の蓋体。
【請求項４】
蓄電デバイスの外装体に用いられる蓋体であって、
金属材料を含んで構成される蓋本体と、
樹脂材料を含んで構成され、前記蓋本体の一部を被覆する被覆体と、を含み、
前記蓋本体は、前記被覆体によって被覆される被覆部を有し、
前記被覆部の少なくとも一部は、粗面を備える
蓋体。
【請求項５】
前記粗面の最大高さ粗さＲｚは、０．０１μｍ以上５００μｍ以下の範囲に含まれる
請求項４に記載の蓋体。
【請求項６】
蓄電デバイスの外装体に用いられる蓋体を構成する蓋本体であって、
前記蓋本体は、
金属材料を含んで構成されており、
樹脂材料を含んで構成される被覆体によって被覆される被覆部を有し、
前記被覆部は、貫通孔、前記被覆体と反対側に凹む凹部、または、前記被覆体に向かって突出する凸部の少なくとも１つを有する
蓋本体。
【請求項７】
蓄電デバイスの外装体に用いられる蓋体を構成する蓋本体であって、
前記蓋本体は、
金属材料を含んで構成されており、
樹脂材料を含んで構成される被覆体によって被覆される被覆部を有し、
前記被覆部の少なくとも一部は、粗面を備える
蓋本体。
【請求項８】
電極体と、
前記電極体を封止する外装体と、を備え、
前記外装体は、
前記電極体を包む外装フィルムと、
前記外装フィルムと接合される蓋体と、含み、
前記蓋体は、
金属材料を含んで構成される蓋本体と、
樹脂材料を含んで構成され、前記蓋本体の一部を被覆する被覆体と、を含み、
前記蓋本体は、前記被覆体によって被覆される被覆部を有し、
前記被覆部は、貫通孔、前記被覆体と反対側に凹む凹部、または、前記被覆体に向かって突出する凸部の少なくとも１つを有する
蓄電デバイス。
【請求項９】
電極体と、
前記電極体を封止する外装体と、を備え、
前記外装体は、
前記電極体を包む外装フィルムと、
前記外装フィルムと接合される蓋体と、含み、
前記蓋体は、
金属材料を含んで構成される蓋本体と、
樹脂材料を含んで構成され、前記蓋本体の一部を被覆する被覆体と、を含み、
前記蓋本体は、前記被覆体によって被覆される被覆部を有し、
前記被覆部の少なくとも一部は、粗面を備える
蓄電デバイス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓋体、蓋本体、および、蓄電デバイスに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１は、蓄電デバイスの一例を開示している。この蓄電デバイスは、電極体と、電極体を封止する外装体と、を備える。外装体は、電極体を包む外装フィルムと、外装フィルムと接合される蓋体と、を備える。蓋体は、例えば、金属材料によって構成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１２３６８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記蓄電デバイスでは、外装フィルムは、樹脂材料を含んで構成され、蓋体は、金属材料によって構成されるため、外装フィルムと蓋体との接合強度が低いおそれがある。このため、外装体によって電極体を好適に密封する点について、改善の余地がある。
【０００５】
本発明は、外装体によって電極体を好適に密封できる蓄電デバイス、この蓄電デバイスに用いられる蓋体、および、この蓋体を構成する蓋本体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１観点に係る蓋体は、蓄電デバイスの外装体に用いられる蓋体であって、金属材料を含んで構成される蓋本体と、樹脂材料を含んで構成され、前記蓋本体の一部を被覆する被覆体と、を含み、前記蓋本体は、前記被覆体によって被覆される被覆部を有し、前記被覆部は、貫通孔、前記被覆体と反対側に凹む凹部、または、前記被覆体に向かって突出する凸部の少なくとも１つを有する。
【０００７】
本発明の第２観点に係る蓋体は、第１観点に係る蓋体であって、前記被覆部の少なくとも一部は、前記被覆体によって挟まれている。
【０００８】
本発明の第３観点に係る蓋体は、第１観点または第２観点に係る蓋体であって、前記被覆部の少なくとも一部は、粗面を備える。
【０００９】
本発明の第４観点に係る蓋体は、蓄電デバイスの外装体に用いられる蓋体であって、金属材料を含んで構成される蓋本体と、樹脂材料を含んで構成され、前記蓋本体の一部を被覆する被覆体と、を含み、前記蓋本体は、前記被覆体によって被覆される被覆部を有し、前記被覆部の少なくとも一部は、粗面を備える。
【００１０】
本発明の第５観点に係る蓋体は、第４観点に係る蓋体であって、前記粗面の最大高さ粗さＲｚは、０．０１μｍ以上５００μｍ以下の範囲に含まれる。
（【００１１】以降は省略されています）
