公開番号2025067247
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023177061
出願日2023-10-12
発明の名称同軸電線、多芯ケーブル
出願人住友電気工業株式会社
代理人個人,個人
主分類H01B 11/18 20060101AFI20250417BHJP(基本的電気素子)
要約【課題】サックアウトの発生を抑制した同軸電線を提供する。
【解決手段】複数本の導体素線を撚り合わせた中心導体と、
前記中心導体の外に配置された絶縁体と、
前記絶縁体の外に配置されたシールド層と、
前記シールド層の外に配置された外被と、を有し、
前記シールド層は、前記中心導体に近い位置から順に第一シールド層と、第二シールド層と、を含み、
前記第一シールド層は、金属線を横巻した層であり、
前記第二シールド層は、前記第一シールド層の外に金属テープを配置した層であり、
前記中心導体の外径が、0.2mm以上0.4mm以下であり、
前記中心導体における前記導体素線の撚りピッチが、前記中心導体の外径の6倍以上10倍以下である、同軸電線。
【選択図】図1
特許請求の範囲【請求項１】
複数本の導体素線を撚り合わせた中心導体と、
前記中心導体の外に配置された絶縁体と、
前記絶縁体の外に配置されたシールド層と、
前記シールド層の外に配置された外被と、を有し、
前記シールド層は、前記中心導体に近い位置から順に第一シールド層と、第二シールド層と、を含み、
前記第一シールド層は、金属線を横巻した層であり、
前記第二シールド層は、前記第一シールド層の外に金属テープを配置した層であり、
前記中心導体の外径が、０．２ｍｍ以上０．４ｍｍ以下であり、
前記中心導体における前記導体素線の撚りピッチが、前記中心導体の外径の６倍以上１０倍以下である、同軸電線。
続きを表示（約 87 文字）【請求項２】
請求項１に記載の前記同軸電線を含む複数本の被覆電線を撚り合わせたコアと、
前記コアの外に配置された外周被覆と、を有する、多芯ケーブル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、同軸電線、多芯ケーブルに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、導体と、
前記導体の周囲を覆う絶縁体と、
前記絶縁体の周囲を覆うように、複数の金属素線を螺旋状に巻き付けた横巻きシールドを有するシールド層と、
前記シールド層の周囲を覆うシースと、を備え、
前記絶縁体は、前記複数の金属素線と接触する部分の表面に、前記複数の金属素線と嵌合するくぼみを有しており、
前記シールド層は、前記複数の金属素線の周方向における前記絶縁体と接触する部分が、前記絶縁体の前記くぼみと嵌合しており、かつ、前記シールド層の周方向に隣り合う前記複数の金属素線同士が面接触している、同軸ケーブルが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－００３６１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来から各種用途において、シールド層を有する同軸電線が用いられている。
【０００５】
ところで、従来の同軸電線では、所定の周波数領域で、急激な減衰が生じるサックアウトと呼ばれる現象が発生する場合があった。
【０００６】
そこで、本開示は、サックアウトの発生を抑制した同軸電線を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の同軸電線は、複数本の導体素線を撚り合わせた中心導体と、
前記中心導体の外に配置された絶縁体と、
前記絶縁体の外に配置されたシールド層と、
前記シールド層の外に配置された外被と、を有し、
前記シールド層は、前記中心導体に近い位置から順に第一シールド層と、第二シールド層と、を含み、
前記第一シールド層は、金属線を横巻した層であり、
前記第二シールド層は、前記第一シールド層の外に金属テープを配置した層であり、
前記中心導体の外径が、０．２ｍｍ以上０．４ｍｍ以下であり、
前記中心導体における前記導体素線の撚りピッチが、前記中心導体の外径の６倍以上１０倍以下である。
【発明の効果】
【０００８】
本開示によれば、サックアウトの発生を抑制した同軸電線を提供できる。
【図面の簡単な説明】
【０００９】

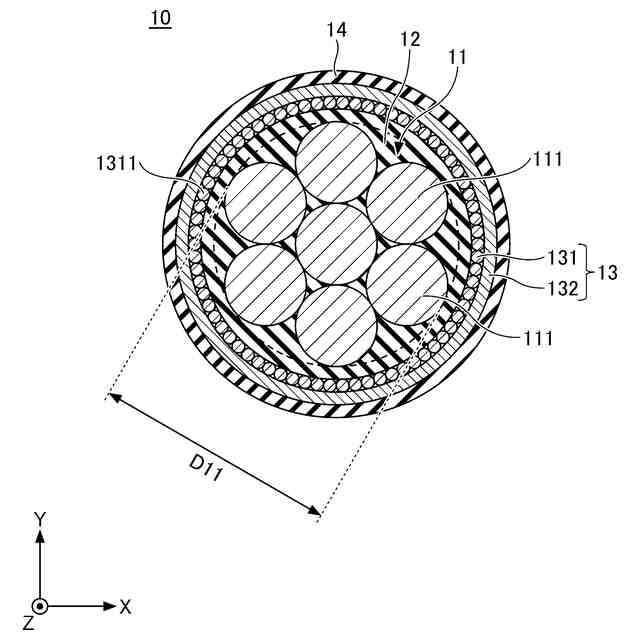

図１は、本開示の一態様に係る同軸電線の長手と垂直な面での断面図である。
図２は、金属テープの長手と垂直な面での断面図である。
図３は、本開示の一態様に係る多芯ケーブルの長手と垂直な面での断面図である。

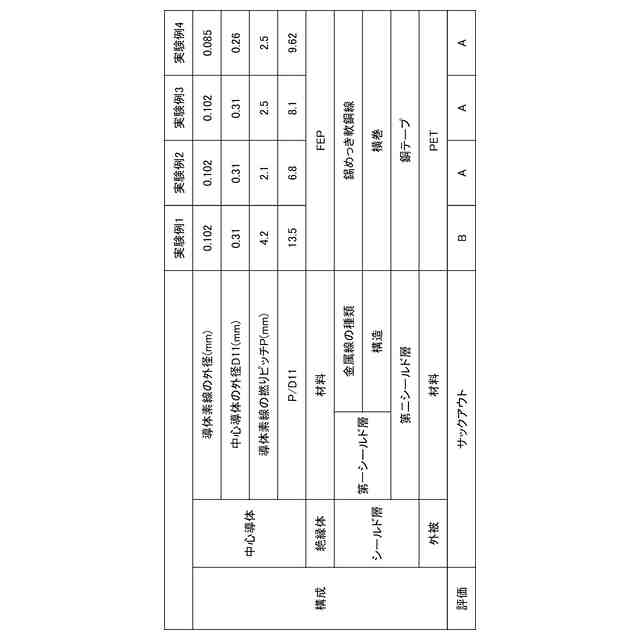

図４は、実験例１で作製した同軸電線の減衰量の評価結果である。
図５は、実験例２で作製した同軸電線の減衰量の評価結果である。
【発明を実施するための形態】
【００１０】
実施するための形態について、以下に説明する。
（【００１１】以降は省略されています）
