公開番号2025066990
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023176605
出願日2023-10-12
発明の名称魚釣用リール
出願人株式会社シマノ
代理人個人,個人,個人,個人
主分類A01K 89/015 20060101AFI20250417BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】リールの大型化を抑制しつつ、通信効率を向上できるアンテナ等の通信部を設けることができる。

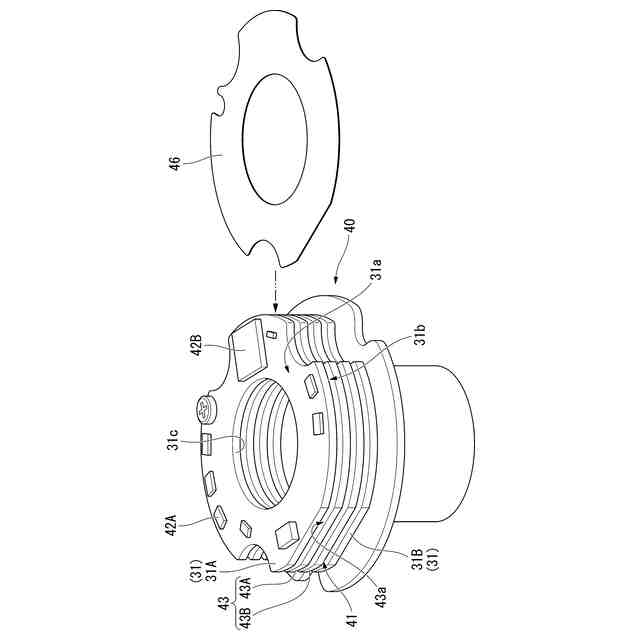

【解決手段】リール本体と、リール本体の第1部分に設けられるハンドルと、リール本体に設けられ、設定情報を記憶する記憶部42Aと、第1部分とは別の第2部分に設けられ、外部の端末装置と通信可能なアンテナ部41と、アンテナ部41と端末装置とが近距離無線通信が可能な領域に入ると、アンテナ部41と電子機器を通信させ、記憶部42Aの設定情報を更新する制御部42Bと、を備える魚釣用リールを提供する。
【選択図】図4
特許請求の範囲【請求項１】
リール本体と、
前記リール本体の第１部分に設けられるハンドルと、
前記リール本体に設けられ、設定情報を記憶する記憶部と、
前記第１部分とは別の第２部分に設けられ、外部の電子機器と通信可能な通信部と、
前記通信部と前記電子機器とが近距離無線通信が可能な領域に入ると、前記通信部と前記電子機器を通信させ、前記記憶部の前記設定情報を更新する制御部と、
を備える、魚釣用リール。
続きを表示（約 540 文字）【請求項２】
前記第２部分は、前記第１部分とは反対側のパーミング側部に設けられ、
前記通信部は、前記パーミング側部に設けられる、
請求項１に記載の魚釣用リール。
【請求項３】
前記通信部は、円環状に構成され、前記リール本体に支持されるスプール軸の周囲に設けられる、
請求項１又は２に記載の魚釣用リール。
【請求項４】
前記通信部は、円環状に構成され、釣り糸案内部を往復移動させるレベルワインド装置の回転軸の周囲に設けられる、
請求項１又は２に記載の魚釣用リール。
【請求項５】

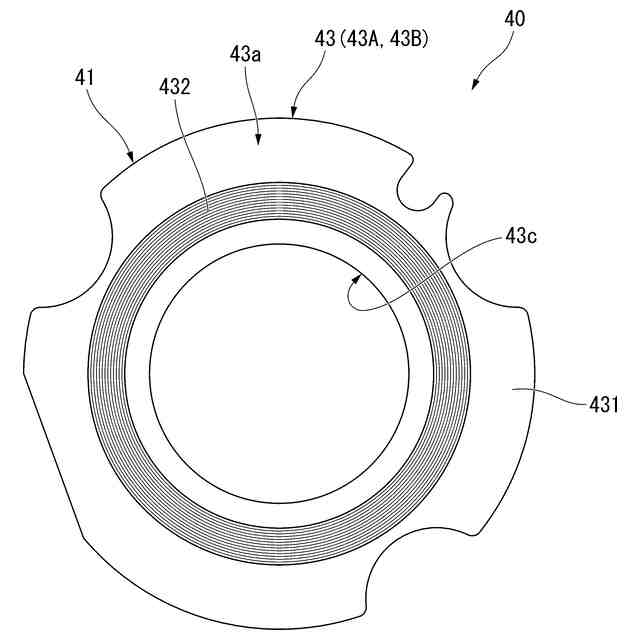

前記通信部は、パターンコイルを形成するアンテナ基板である、
請求項１又は２に記載の魚釣用リール。
【請求項６】
前記アンテナ基板は、前記パターンコイルが複数層形成された多層アンテナ基板である、
請求項５に記載の魚釣用リール。
【請求項７】

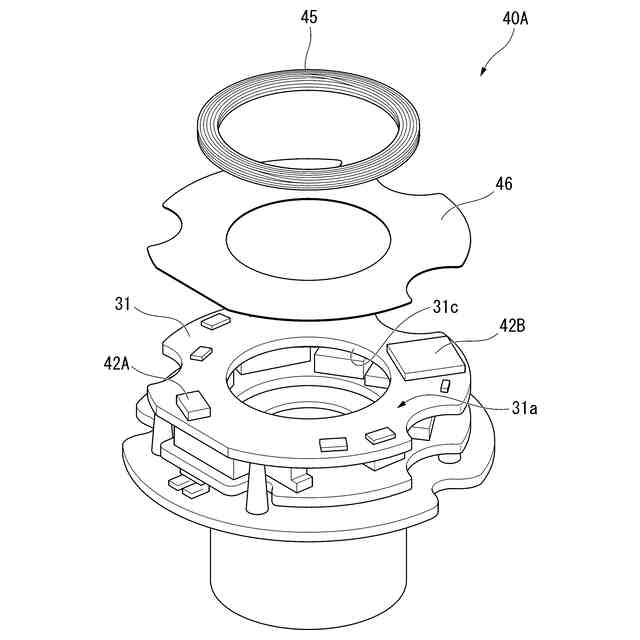

前記通信部は、エナメル線からなる空芯コイルである、
請求項１又は２に記載の魚釣用リール。
【請求項８】
前記通信部と前記記憶部との間に遮蔽部が配置される、
請求項１又は２に記載の魚釣用リール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、魚釣用リールに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、一方の電子機器が他方の電子機器と通信可能な領域に入ると自動的に近距離無線通信（ＮＦＣ）を行う構成の通信方法が知られている（例えば、特許文献１参照）。
また、魚釣用リールにおいて、制動パラメータの設定をリール外部の電子機器から設定変更できるものが知られている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－７６７７５号公報
特許第７１６６８９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記の特許文献１、２のような魚釣用リールでは、通信効率を向上できるアンテナ等の通信部を備えてもリールの大型化を抑制できるものが求められており、その点で改善の余地があった。
【０００５】
本発明は、このような事情に考慮してなされたもので、その目的は、リールの大型化を抑制しつつ、通信効率を向上できるアンテナ等の通信部を設けることができる魚釣用リールを提供することである。
【課題を解決するための手段】
【０００６】
（１）本発明に係る魚釣用リールの態様１は、リール本体と、リール本体の第１部分に設けられるハンドルと、リール本体に設けられ、設定情報を記憶する記憶部と、第１部分とは別の第２部分に設けられ、外部の電子機器と通信可能な通信部と、通信部と電子機器とが近距離無線通信が可能な領域に入ると、通信部と電子機器を通信させ、記憶部の設定情報を更新する制御部と、を備えることを特徴としている。
【０００７】

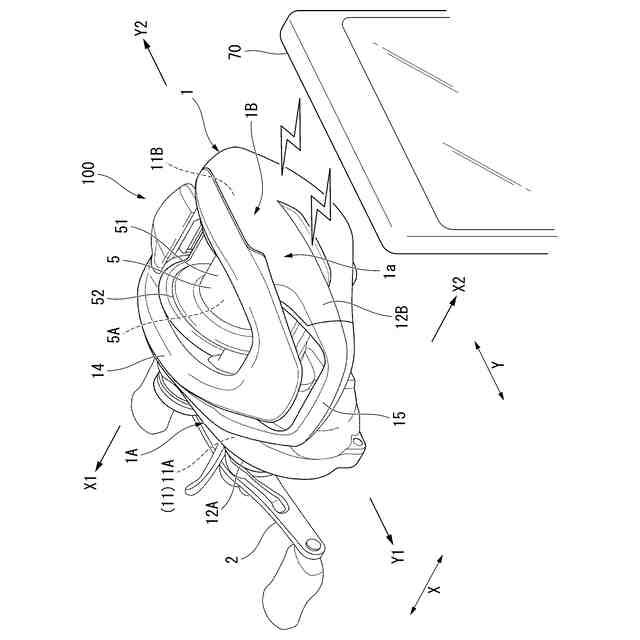

本発明に係る魚釣用リールの態様１によれば、例えばスマートフォン等の電子機器を魚釣用リールのリール本体のうちアンテナ等の通信部が組み込まれている第２部分（第１部分とは別の部分）に近づけることで、通信部を介して、記憶部と電子機器との間で近距離無線通信が行われ、電源供給を受けることができるとともに、記憶部に記憶されている設定情報を更新することができる。
【０００８】
（２）本発明の態様２は、態様１の魚釣用リールにおいて、第２部分は、第１部分とは反対側のパーミング側部に設けられ、通信部は、パーミング側部に設けられることが好ましい。
【０００９】
この場合には、ハンドル側でないパーミング側部の第２部分に通信部が配置される。そのため、パーミング側部に設けられる通信部に対して電子機器を近づけやすくなり、より確実に近距離無線通信を行うことができる。
【００１０】
（３）本発明の態様３は、態様１又は態様２の魚釣用リールにおいて、通信部は、円環状に構成され、リール本体に支持されるスプール軸の周囲に設けられることが好ましい。
（【００１１】以降は省略されています）
