公開番号2025066544
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023176228
出願日2023-10-11
発明の名称シールド付き電線
出願人住友電気工業株式会社
代理人個人,個人
主分類H01B 7/18 20060101AFI20250416BHJP(基本的電気素子)
要約【課題】耐振動性に優れたシールド電線を提供する。
【解決手段】内部導体と、
前記内部導体の外に配置された絶縁体と、
前記絶縁体の外に配置されたシールド導体と、
前記シールド導体の外に配置された外被と、を有し、
前記内部導体の断面積が3mm²以上160mm²以下であり、
前記絶縁体は樹脂としてポリオレフィンを含有し、
前記外被は樹脂としてポリウレタンを含有する、シールド付き電線。
【選択図】図1
特許請求の範囲【請求項１】
内部導体と、
前記内部導体の外に配置された絶縁体と、
前記絶縁体の外に配置されたシールド導体と、
前記シールド導体の外に配置された外被と、を有し、
前記内部導体の断面積が３ｍｍ
２
以上１６０ｍｍ
２
以下であり、
前記絶縁体は樹脂としてポリオレフィンを含有し、
前記外被は樹脂としてポリウレタンを含有する、シールド付き電線。
続きを表示（約 330 文字）【請求項２】
前記外被および前記絶縁体が、難燃剤を含有する、請求項１に記載のシールド付き電線。
【請求項３】
前記外被の前記ポリウレタンは架橋されている、請求項１または請求項２に記載のシールド付き電線。
【請求項４】
前記絶縁体の前記ポリオレフィンは架橋されている、請求項１または請求項２に記載のシールド付き電線。
【請求項５】
長手と垂直な断面において、前記絶縁体の外周と、前記外被の外周とが同心円になるように配置されている、請求項１または請求項２に記載のシールド付き電線。
【請求項６】
前記絶縁体の厚さが０．４ｍｍ以上である、請求項１または請求項２に記載のシールド付き電線。

発明の詳細な説明【技術分野】
【０００１】
本開示は、シールド付き電線に関する。
続きを表示（約 910 文字）【背景技術】
【０００２】
特許文献１には、導体の外周を、難燃剤を含む絶縁樹脂で被覆した電気ケーブルが開示され、さらに絶縁樹脂の外周にシールド導体を配し、シールド導体の外周を絶縁樹脂で被覆することも開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１３９９３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
自動車は走行時等に継続的に振動が加えられるため、自動車に搭載される電線には、繰り返し振動が加えられた際に外被が摩耗等することや耐圧特性が低下することを抑制できる耐振動性が求められる。
【０００５】
本開示は、耐振動性に優れたシールド付き電線を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示のシールド付き電線は、内部導体と、
前記内部導体の外に配置された絶縁体と、
前記絶縁体の外に配置されたシールド導体と、
前記シールド導体の外に配置された外被と、を有し、
前記内部導体の断面積が３ｍｍ
２
以上１６０ｍｍ
２
以下であり、
前記絶縁体は樹脂としてポリオレフィンを含有し、
前記外被は樹脂としてポリウレタンを含有する。
【発明の効果】
【０００７】
本開示によれば、耐振動性に優れたシールド付き電線を提供できる。
【図面の簡単な説明】
【０００８】

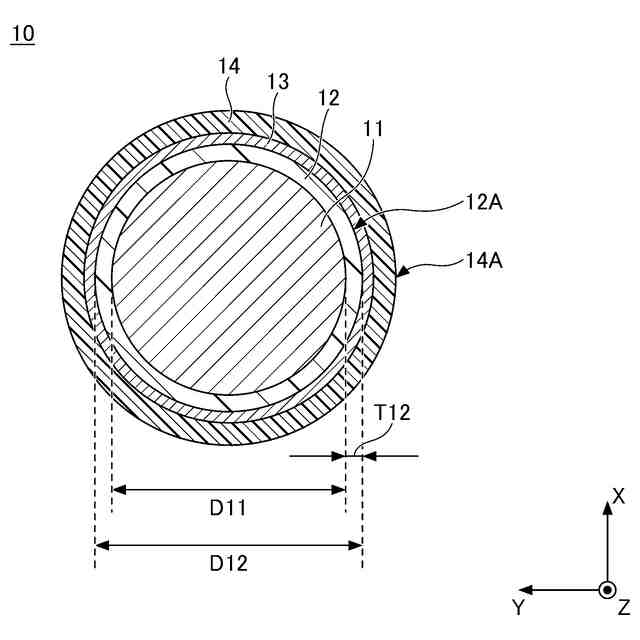

図１は、本開示の一態様に係るシールド付き電線の長手と垂直な面での断面図である。
【発明を実施するための形態】
【０００９】
実施するための形態について、以下に説明する。
【００１０】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。以下の説明では、同一または対応する要素には同一の符号を付し、それらについて同じ説明は繰り返さない。
（【００１１】以降は省略されています）
