公開番号2025063578
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023172918
出願日2023-10-04
発明の名称多電極サブマージアーク溶接システム
出願人株式会社ダイヘン
代理人
主分類B23K 9/18 20060101AFI20250409BHJP(工作機械;他に分類されない金属加工)
要約【課題】多電極サブマージアーク溶接システムにおいて、送給可変速制御を安定化して良好な溶接品質を得ること。
【解決手段】溶接ワイヤ11、12の送給速度Fw1、Fw2を可変速制御することによってアーク長を制御する送給可変速制御回路を備えたサブマージアーク溶接装置PS1、PS2を複数台直列に配置して溶接する多電極サブマージアーク溶接システムにおいて、送給可変速制御回路のゲインGr1、Gr2を、後行のサブマージアーク溶接装置PS2は最先行のサブマージアーク溶接装置PS1よりも小さな値に設定する。

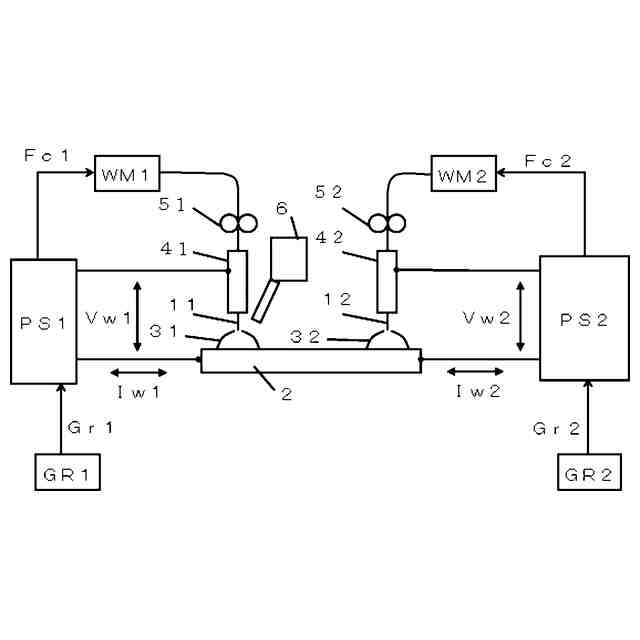

【選択図】図1
特許請求の範囲【請求項１】
溶接ワイヤの送給速度を可変速制御することによってアーク長を制御する送給可変速制御回路を備えたサブマージアーク溶接装置を複数台直列に配置して溶接する多電極サブマージアーク溶接システムにおいて、
前記送給可変速制御回路のゲインを、後行の前記サブマージアーク溶接装置は最先行の前記サブマージアーク溶接装置よりも小さな値に設定する、
ことを特徴とする多電極サブマージアーク溶接システム。
続きを表示（約 180 文字）【請求項２】
前記サブマージアーク溶接装置は、前記ゲインを手動で設定するためのゲイン設定器を備えている、
ことを特徴とする請求項１に記載の多電極サブマージアーク溶接システム。
【請求項３】
前記送給可変速制御回路は、逆送も含めて前記送給速度を制御する、
ことを特徴とする請求項１又は２に記載の多電極サブマージアーク溶接システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、送給可変速制御を備えたサブマージアーク溶接装置を複数台直列に配置して溶接する多電極サブマージアーク溶接システムに関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
溶接電圧に応じて溶接ワイヤの送給速度を変化させる送給可変速制御によってアーク長を制御することが可能なサブマージアーク溶接方法が開示されている（例えば、特許文献１参照）。
【０００３】
送給可変速制御では、溶接電圧の検出値と設定値との誤差に基づいて送給速度をフィードバック制御することによって、アーク長と相関する溶接電圧を適正値に維持している。太径ワイヤを用いるサブマージアーク溶接では、溶接電流が変化してもワイヤ溶融速度が変化しにくいために、定電圧特性の溶接電源を用いた消耗電極アーク溶接で一般的に利用されるアーク長の自己制御作用が得られにくい。このために、サブマージアーク溶接では、定電流特性の溶接電源を用いて送給可変速制御を行うことによってアーク長を適正値に維持している。
【０００４】
送給可変速制御では、溶接電圧の検出値が設定値よりも大のときはアーク長が設定値よりも長い状態であるので、送給速度を加速することによってアーク長を短くして設定値に近づけるようにしている。逆に、溶接電圧の検出値が設定値よりも小のときはアーク長が設定値よりも短い状態であるので、送給速度を減速することによってアーク長を長くして設定値に近づけるようにしている。
【先行技術文献】
【特許文献】
【０００５】
特開平９－２７１９４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
溶接ワイヤの送給速度を可変速制御することによってアーク長を制御する送給可変速制御回路を備えたサブマージアーク溶接装置を複数台直列に配置して溶接する多電極サブマージアーク溶接システムが慣用されている。多電極サブマージアーク溶接システムを使用した溶接において、後行のサブマージアーク溶接装置に搭載された送給可変速制御によって送給速度が頻繁に変動して溶接状態が不安定になるという問題がある。
【０００７】
そこで、本発明では、後行のサブマージアーク溶接装置による溶接状態を安定化することができる多電極サブマージアーク溶接システムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
上述した課題を解決するために、請求項１の発明は、
溶接ワイヤの送給速度を可変速制御することによってアーク長を制御する送給可変速制御回路を備えたサブマージアーク溶接装置を複数台直列に配置して溶接する多電極サブマージアーク溶接システムにおいて、
前記送給可変速制御回路のゲインを、後行の前記サブマージアーク溶接装置は最先行の前記サブマージアーク溶接装置よりも小さな値に設定する、
ことを特徴とする多電極サブマージアーク溶接システムである。
【０００９】
請求項２の発明は、
前記サブマージアーク溶接装置は、前記ゲインを手動で設定するためのゲイン設定器を備えている、
ことを特徴とする請求項１に記載の多電極サブマージアーク溶接システムである。
【００１０】
請求項３の発明は、
前記送給可変速制御回路は、逆送も含めて前記送給速度を制御する、
ことを特徴とする請求項１又は２に記載の多電極サブマージアーク溶接システムである。
【発明の効果】
（【００１１】以降は省略されています）
