公開番号2025059727
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170005
出願日2023-09-29
発明の名称トランス用のコイル基板
出願人株式会社ダイヘン
代理人弁理士法人平木国際特許事務所
主分類H01F 30/10 20060101AFI20250403BHJP(基本的電気素子)
要約【課題】第1コイルパターンと第2コイルパターンとの間の寄生容量が大きくなってしまう。

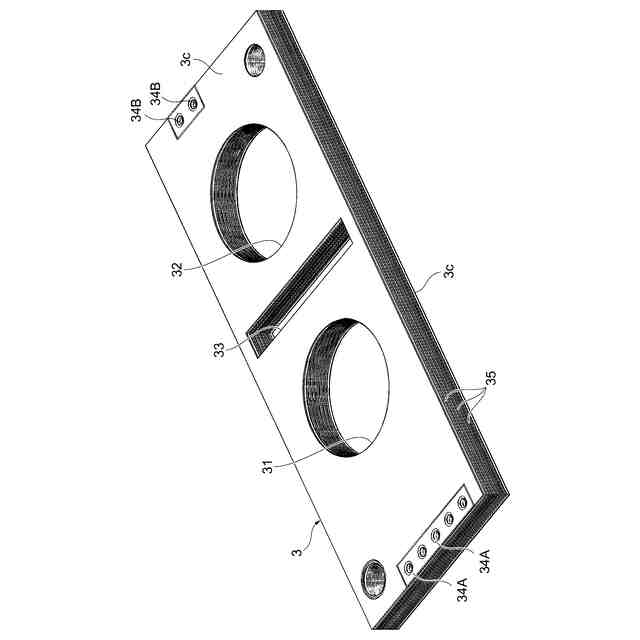

【解決手段】コイル基板3は、複数の単層基板35(35A、35B、…)を積層した積層基板であり、単層基板35には、第1挿通孔31の周りに沿って第1導電パターン36A、36B、…が形成されており、隣接する単層基板35(35A、35B、…)の第1導電パターン36A、36B…同士を電気的に接続することにより、第1コイルパターン36が形成されている。単層基板35には、第2挿通孔32の周りに沿って第2導電パターン37A、37B、…が形成されており、隣接する単層基板35(35A、35B、…)の第2導電パターン37A、37B、…同士を電気的に接続することにより、第2コイルパターン37が形成されている。
【選択図】図6
特許請求の範囲【請求項１】

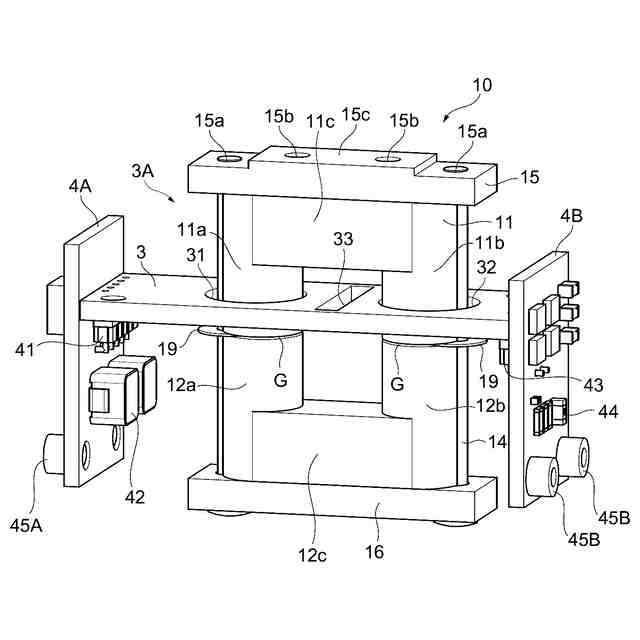

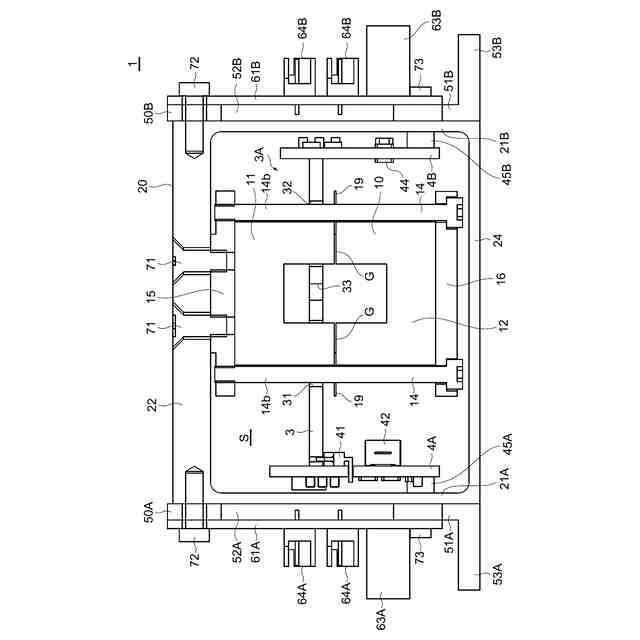

磁気回路を形成するコアの第１磁性部分に挿通される第１挿通孔と、前記コアの第２磁性部分に挿通される第２挿通孔と、を有したトランス用のコイル基板であって、
前記コイル基板は、前記第１挿通孔の周りに、一次コイルまたは二次コイルのいずれか一方となる第１コイルパターンを有し、前記第２挿通孔の周りに、前記一次コイルまたは前記二次コイルの他方となる第２コイルパターンを有しており、
前記コイル基板は、複数の単層基板を積層した積層基板であり、

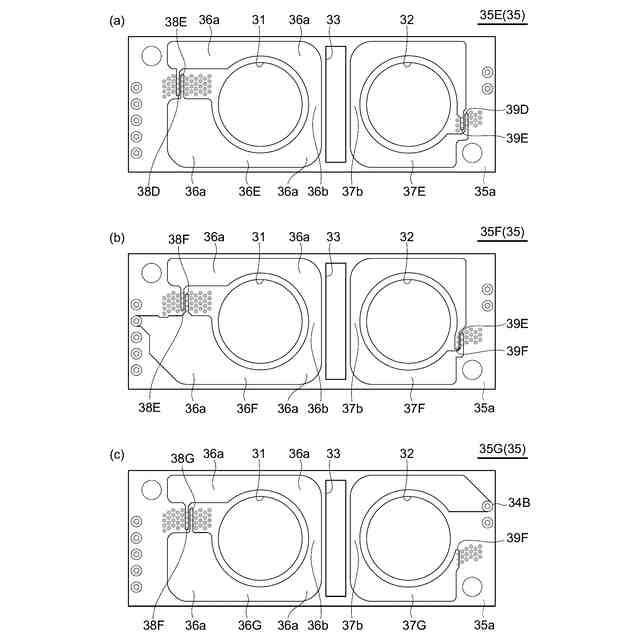

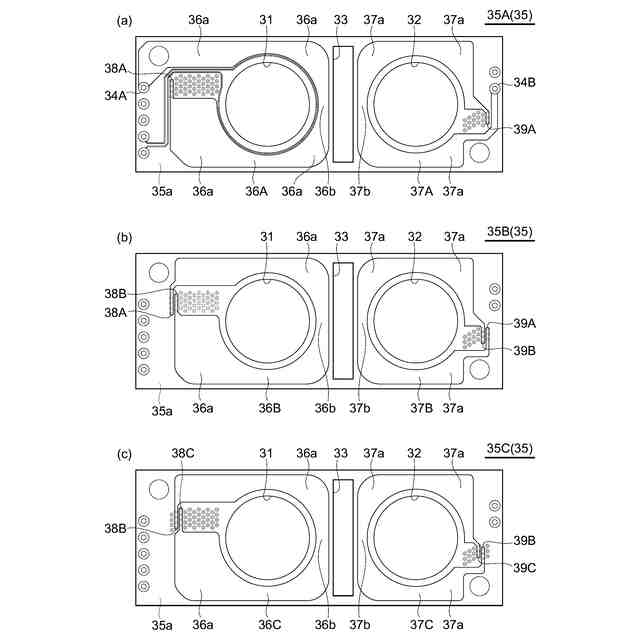

前記単層基板には、前記第１挿通孔の周りに沿って第１導電パターンが形成されており、隣接する単層基板の前記第１導電パターン同士を電気的に接続することにより、前記第１コイルパターンが形成され、
前記単層基板には、前記第２挿通孔の周りに沿って第２導電パターンがさらに形成されており、隣接する単層基板の前記第２導電パターン同士を電気的に接続することにより、前記第２コイルパターンが形成されていることを特徴とするトランス用のコイル基板。
続きを表示（約 1,000 文字）【請求項２】
前記単層基板には、前記第１導電パターン同士を電気的に接続する第１導電ビアにより、前記第１コイルパターンが形成されており、
前記単層基板には、前記第２導電パターン同士を電気的に接続する第２導電ビアにより、前記第２コイルパターンが形成されていることを特徴とする請求項１に記載のトランス用のコイル基板。
【請求項３】
前記コイル基板には、前記第１挿通孔と前記第２挿通孔とを仕切るように貫通した貫通孔が形成されていることを特徴とする請求項１に記載のトランス用のコイル基板。
【請求項４】
複数の前記単層基板のうち、前記第１導電パターンと前記第２導電パターンとが形成された第１単層基板と、前記第１導電パターンのみが形成された第２単層基板と、を有しており、
前記コイル基板の平面視において、前記第１単層基板に形成された第１導電パターンの面積は、前記第１単層基板に形成された第２導電パターンの面積よりも大きいことを特徴とする請求項１に記載のトランス用のコイル基板。
【請求項５】
前記第１挿通孔と前記第２挿通孔とは、円形状であり、

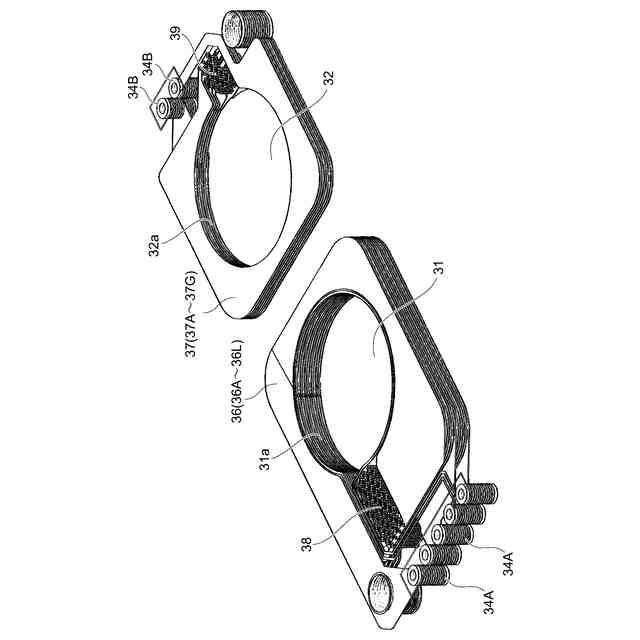

前記コイル基板の平面視において、複数の前記単層基板の第１導電パターンのみを視たときに、複数の前記単層基板の第１導電パターンにより、前記第１コイルパターンは、前記第１挿通孔に沿った円状の連続した縁部を形成しており、
前記コイル基板の平面視において、複数の前記単層基板の第２導電パターンのみを視たときに、複数の前記単層基板の第２導電パターンにより、前記第２コイルパターンは、前記第２挿通孔に沿った円形状の連続した縁部を形成していることを特徴とする請求項２に記載のトランス用のコイル基板。
【請求項６】
前記第１挿通孔と前記第２挿通孔とは、円形状であり、
前記コイル基板の平面視において、前記第１導電パターンの外縁および前記第２導電パターンの外縁は、略矩形状であり、
前記第１導電パターンおよび前記第２導電パターンは、前記第１導電パターンの外縁の１辺と、前記第２導電パターンの外縁の１辺と、が対向するように形成されていることを特徴とする請求項１に記載のトランス用のコイル基板。
【請求項７】
前記コイル基板の両側の表面には、絶縁層が被覆されていることを特徴とする請求項１に記載のトランス用のコイル基板。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トランス用のコイル基板に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
たとえば、特許文献１には、一方の面に一次コイルとなる渦巻き状の第１コイルパターンを有し、他方の面に二次コイルとなる渦巻き状の第２コイルパターンが形成されたトランス用のコイル基板が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－４９２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に示すコイル基板は、コイル基板の両面に、第１コイルパターンおよび第２コイルパターンが形成されているため、第１コイルパターンと第２コイルパターンとの間の寄生容量が大きくなることが想定される。
【０００５】
本発明は、上記に鑑みてなされたものであって、コイル基板の寄生容量を低減することができるトランス用のコイル基板を提供することにある。
【課題を解決するための手段】
【０００６】
前記課題を鑑みて、トランス用のコイル基板は、磁気回路を形成するコアの第１磁性部分に挿通される第１挿通孔と、前記コアの第２磁性部分に挿通される第２挿通孔と、を有したトランス用のコイル基板であって、前記コイル基板は、前記第１挿通孔の周りに、一次コイルまたは二次コイルのいずれか一方となる第１コイルパターンを有し、前記第２挿通孔の周りに、前記一次コイルまたは前記二次コイルの他方となる第２コイルパターンを有しており、前記コイル基板は、複数の単層基板を積層した積層基板であり、前記単層基板には、前記第１挿通孔の周りに沿って第１導電パターンが形成されており、隣接する単層基板の前記第１導電パターン同士を電気的に接続することにより、前記第１コイルパターンが形成され、前記単層基板には、前記第２挿通孔の周りに沿って第２導電パターンがさらに形成されており、隣接する単層基板の前記第２導電パターン同士を電気的に接続することにより、前記第２コイルパターンが形成されていることを特徴とする。
【０００７】
本発明によれば、コイル基板は、第１挿通孔の周りに第１コイルパターンを有し、第２挿通孔の周りに第２コイルパターンを有することにより、一次コイルと二次コイルを分離して設けることができる。これにより、一次コイルと二次コイルとの間の寄生容量を抑えることができる。さらに、第１導電パターンが形成された単層基板を積層し、隣接する第１導電パターン同士を電気的に接続することにより、巻線の形態に近い一次コイルを形成することができる。同様に、第２導電パターンが形成された単層基板を積層し、隣接する第２導電パターン同士を電気的に接続することにより、巻線の形態に近い二次コイルを形成することができる。
【０００８】
より好ましい態様としては、前記単層基板には、前記第１導電パターン同士を電気的に接続する第１導電ビアにより、前記第１コイルパターンが形成されており、前記単層基板には、前記第２導電パターン同士を電気的に接続する第２導電ビアにより、前記第２コイルパターンが形成されている。
【０００９】
この態様によれば、単層基板に設けられた第１導電ビアおよび第２導電ビアを用いることにより、よりシンプルな構造で、第１および第２コイルパターンを形成することができる。
【００１０】
より好ましい態様としては、前記コイル基板には、前記第１挿通孔と前記第２挿通孔とを仕切るように貫通した貫通孔が形成されている。
（【００１１】以降は省略されています）
