公開番号2025058939
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2024152987
出願日2024-09-05
発明の名称熱交換器及び空調システム
出願人ダンフォスアクチ-セルスカブ
代理人個人
主分類F28F 1/34 20060101AFI20250401BHJP(熱交換一般)
要約【課題】本発明の実施例は、熱交換器及び当該熱交換器を備える空調システムを開示する。
【解決手段】熱交換器は複数のフィン及び熱交換パイプ行を含む。フィンは、フィン本体と、フィン本体に形成される複数の熱交換パイプ溝列を含む。熱交換パイプ溝列は、第1方向に沿って並ぶ複数の熱交換パイプ溝を含む。複数のフィンは、第1方向と垂直な第2方向に沿って並んでいる。また、複数の熱交換パイプ溝列は第1方向及び第2方向と垂直な第3方向に沿って並んでいる。熱交換パイプ行は熱交換パイプ溝列の熱交換パイプ溝内に設けられる。熱交換パイプ行は、1つの熱交換パイプ又は複数の熱交換パイプで構成される。少なくとも1つの熱交換パイプ溝の第3方向における長さは、それに挿入される熱交換パイプ行の第3方向における熱交換パイプのサイズよりも大きい。これにより、熱交換器及び空調システムの性能を向上させることが可能となる。

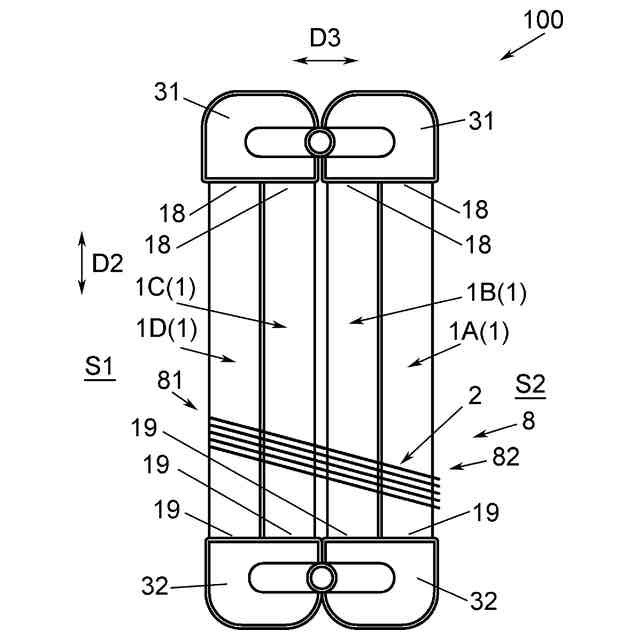

【選択図】図1
特許請求の範囲【請求項１】
フィン本体と、フィン本体に形成される複数の熱交換パイプ溝列をそれぞれ含む複数のフィンであって、複数の熱交換パイプ溝列の各々は、第１方向に沿って並ぶ複数の熱交換パイプ溝を含み、複数のフィンは、第１方向と垂直な第２方向に沿って並んでおり、且つ、複数のフィンそれぞれの複数の熱交換パイプ溝列は、第１方向及び第２方向と垂直な第３方向に沿って並んでいる複数のフィンと、
複数の熱交換パイプ溝列のうちの各熱交換パイプ溝列における複数の熱交換パイプ溝のうちの各熱交換パイプ溝内に設けられ、１つの熱交換パイプ又は複数の熱交換パイプで構成される熱交換パイプ行、を含み、
複数のフィンのうちの少なくとも１つのフィンにおける複数の熱交換パイプ溝列のうち、少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝のうちの少なくとも１つの熱交換パイプ溝の第３方向における長さは、それに挿入される熱交換パイプ行の第３方向における熱交換パイプのサイズよりも大きく、熱交換パイプ行が１つの熱交換パイプで構成される場合、熱交換パイプのサイズは、当該１つの熱交換パイプの第３方向におけるサイズとなり、熱交換パイプ行が複数の熱交換パイプで構成される場合、熱交換パイプのサイズは、複数の熱交換パイプの第３方向におけるサイズの和となる熱交換器。
続きを表示（約 2,000 文字）【請求項２】
複数のフィンと、複数のフィンにおける複数の熱交換パイプ溝列の熱交換パイプ溝内に設けられる熱交換パイプ行の熱交換パイプは、熱交換器コアを構成し、熱交換器コアは、第１コア部及び第２コア部を含み、第１コア部及び第２コア部は、それぞれ、フィン本体の幾何中心を通る第３方向と垂直な平面の両側に位置し、第１コア部は、熱交換器の第３方向における第１の側に位置し、第２コア部は、熱交換器の第３方向における第１の側と対向する第２の側に位置し、第１コア部の熱交換効率は第２コア部の熱交換効率よりも低い請求項１に記載の熱交換器。
【請求項３】
複数のフィンのうちの少なくとも１つのフィンにおける複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側に位置する少なくとも１つの熱交換パイプ溝列における複数の熱交換パイプ溝と、複数のフィンのうちの前記少なくとも１つのフィンにおける複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側と対向する第２の側に位置する別の少なくとも１つの熱交換パイプ溝列における複数の熱交換パイプ溝は、第１方向において交互に並んでいる請求項１に記載の熱交換器。
【請求項４】
複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側に位置する少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行と、複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側と対向する第２の側に位置する別の少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行は、同じ数及び同じサイズの熱交換パイプを有している請求項１に記載の熱交換器。
【請求項５】
複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側に位置する少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行と、複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側と対向する第２の側に位置する別の少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行は、異なる数及び／又は異なるサイズの熱交換パイプを有している請求項１に記載の熱交換器。
【請求項６】
複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側に位置する少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行の熱交換パイプのサイズの合計は、複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側と対向する第２の側に位置する別の少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行の熱交換パイプのサイズの合計よりも小さい請求項１に記載の熱交換器。
【請求項７】
複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側に位置する少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行のうちの少なくとも１つの熱交換パイプ行の前記１つの熱交換パイプ、又は、前記複数の熱交換パイプのうちの少なくとも１つの熱交換パイプの熱伝達係数は、複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側と対向する第２の側に位置する別の少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行のうちの少なくとも１つの熱交換パイプ行の前記１つの熱交換パイプ、又は、前記複数の熱交換パイプのうちの少なくとも１つの熱交換パイプの熱伝達係数よりも小さい請求項１に記載の熱交換器。
【請求項８】
複数のフィンのうちの少なくとも１つのフィンにおける複数の熱交換パイプ溝列のうち、少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝のうちの少なくとも１つの熱交換パイプ溝の第３方向における長さＳＬと、それに挿入される熱交換パイプ行の熱交換パイプの第３方向におけるサイズＴｗは、ＳＬ＝ｎ＊Ｔｗの関係を満たし、
ｎは正の整数である請求項１に記載の熱交換器。
【請求項９】
ｎは２以上である請求項８に記載の熱交換器。
【請求項１０】
複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側に位置する少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝の間隔と、複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側と対向する第２の側に位置する別の少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝の間隔は異なっている請求項１に記載の熱交換器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施例は、熱交換器及び当該熱交換器を備える空調システムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
熱交換器は、熱交換パイプ及びフィンを含む。フィンは熱交換パイプ溝を有する。熱交換パイプ溝は熱交換器の一方の側において開口している。或いは、熱交換パイプ溝には開口がない。熱交換パイプはフィンの熱交換パイプ溝内に挿入される。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明の実施例の目的は、熱交換器及び当該熱交換器を備える空調システムを提供することで、例えば、熱交換器及び空調システムの性能を向上可能とすることである。
【課題を解決するための手段】
【０００４】
本発明の実施例は、熱交換器を提供する。当該熱交換器は、フィン本体と、フィン本体に形成される複数の熱交換パイプ溝列をそれぞれ含む複数のフィンであって、複数の熱交換パイプ溝列の各々は、第１方向に沿って並ぶ複数の熱交換パイプ溝を含み、複数のフィンは、第１方向と垂直な第２方向に沿って並んでおり、且つ、複数のフィンそれぞれの複数の熱交換パイプ溝列は、第１方向及び第２方向と垂直な第３方向に沿って並んでいる複数のフィンと、複数の熱交換パイプ溝列のうちの各熱交換パイプ溝列における複数の熱交換パイプ溝のうちの各熱交換パイプ溝内に設けられ、１つの熱交換パイプ又は複数の熱交換パイプで構成される熱交換パイプ行、を含む。複数のフィンのうちの少なくとも１つのフィンにおける複数の熱交換パイプ溝列のうち、少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝のうちの少なくとも１つの熱交換パイプ溝の第３方向における長さは、それに挿入される熱交換パイプ行の第３方向における熱交換パイプのサイズよりも大きい。熱交換パイプ行が１つの熱交換パイプで構成される場合、熱交換パイプのサイズは、当該１つの熱交換パイプの第３方向におけるサイズとなり、熱交換パイプ行が複数の熱交換パイプで構成される場合、熱交換パイプのサイズは、複数の熱交換パイプの第３方向におけるサイズの和となる。
【０００５】
本発明の実施例によれば、複数のフィンと、複数のフィンにおける複数の熱交換パイプ溝列の熱交換パイプ溝内に設けられる熱交換パイプ行の熱交換パイプは、熱交換器コアを構成する。熱交換器コアは、第１コア部及び第２コア部を含む。第１コア部及び第２コア部は、それぞれ、フィン本体の幾何中心を通る第３方向と垂直な平面の両側に位置する。第１コア部は、熱交換器の第３方向における第１の側に位置し、第２コア部は、熱交換器の第３方向における第１の側と対向する第２の側に位置する。第１コア部の熱交換効率は第２コア部の熱交換効率よりも低い。
【０００６】

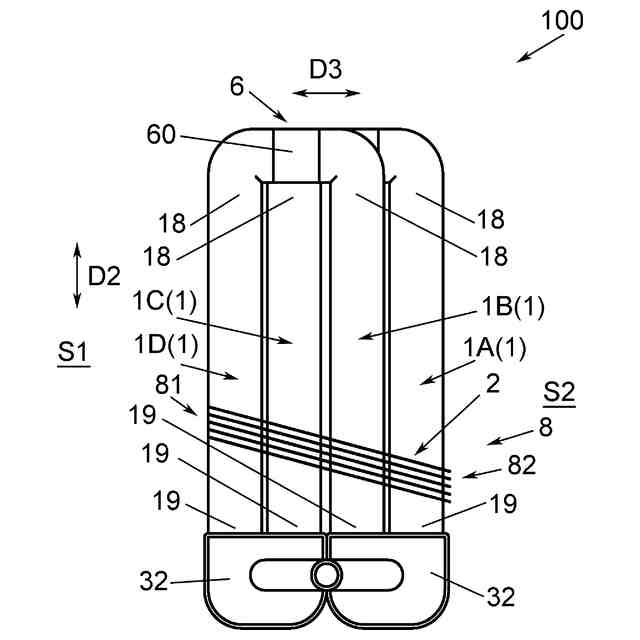

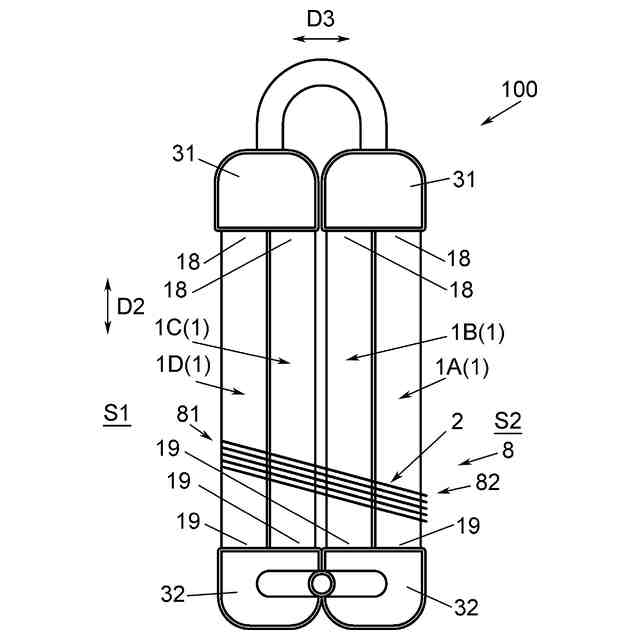

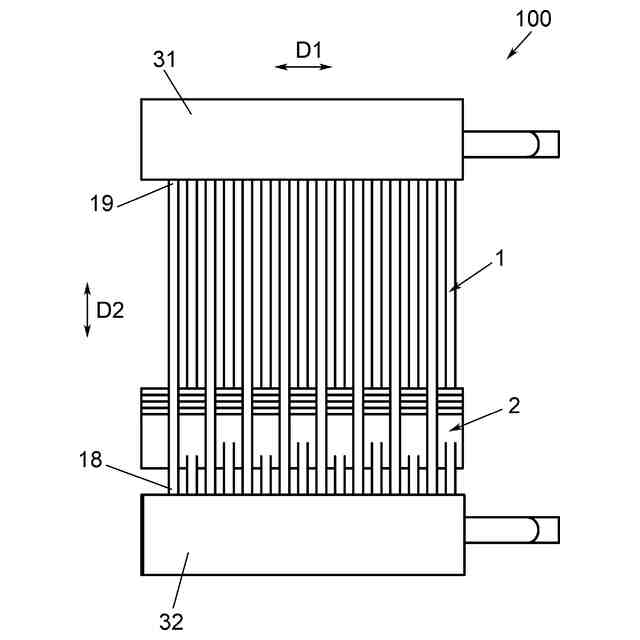

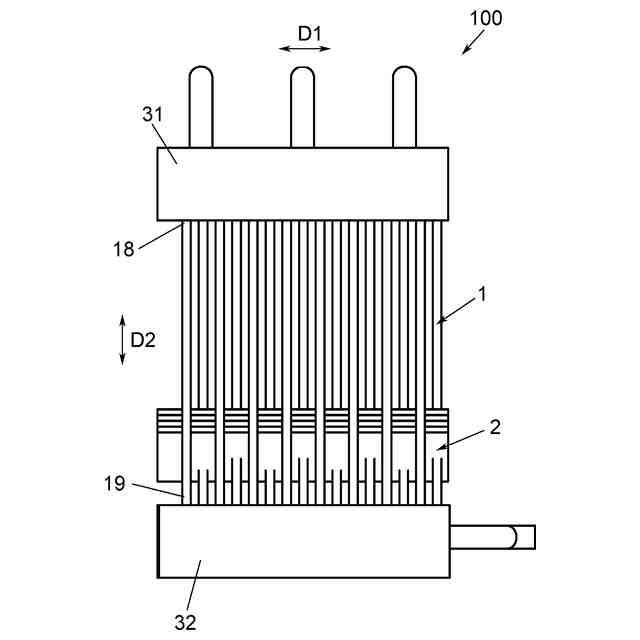

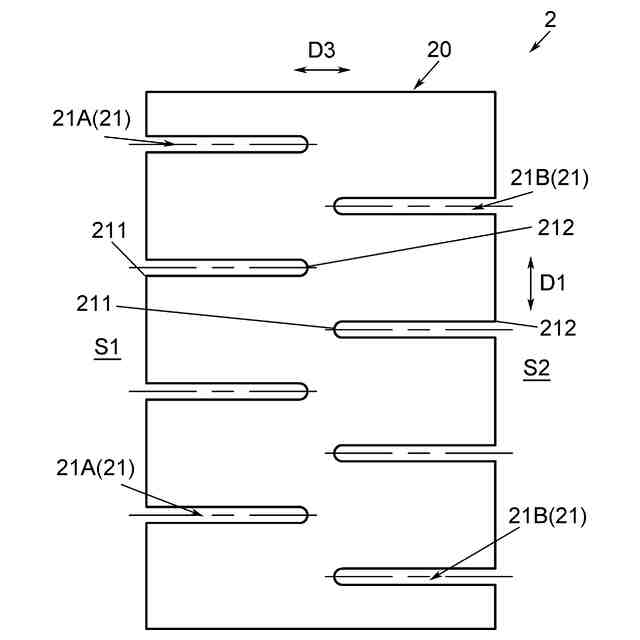

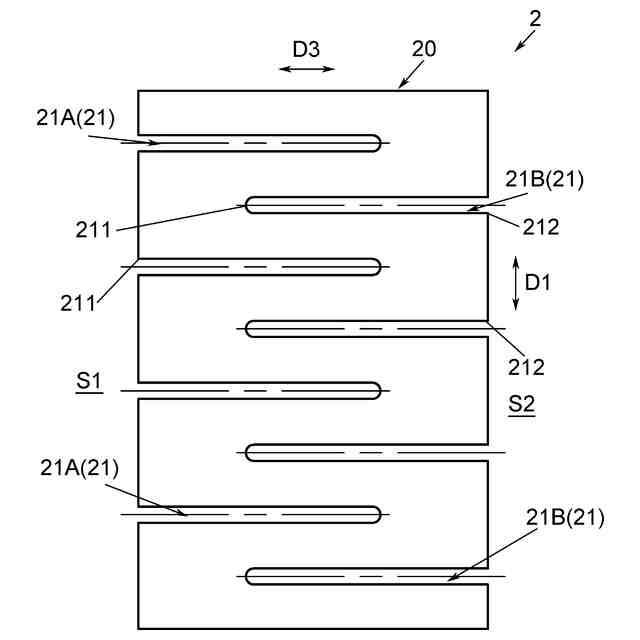

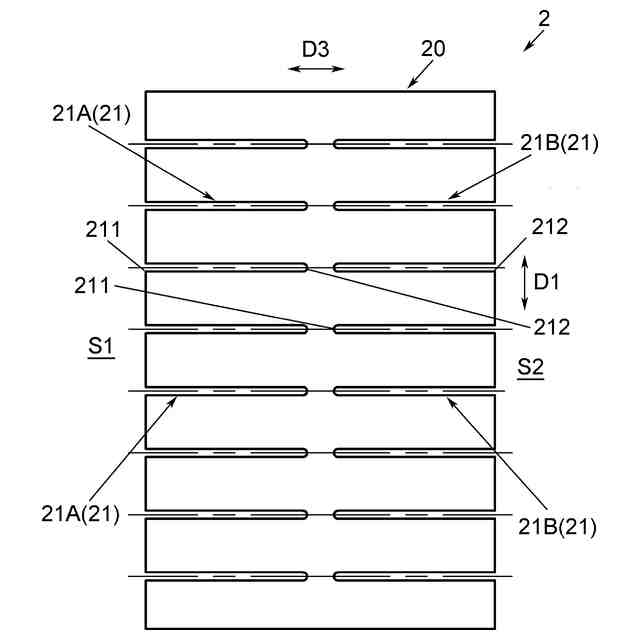

本発明の実施例によれば、複数のフィンのうちの少なくとも１つのフィンにおける複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側に位置する少なくとも１つの熱交換パイプ溝列における複数の熱交換パイプ溝と、複数のフィンのうちの前記少なくとも１つのフィンにおける複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側と対向する第２の側に位置する別の少なくとも１つの熱交換パイプ溝列における複数の熱交換パイプ溝は、第１方向において交互に並んでいる。
【０００７】
本発明の実施例によれば、複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側に位置する少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行と、複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側と対向する第２の側に位置する別の少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行は、同じ数及び同じサイズの熱交換パイプを有している。
【０００８】
本発明の実施例によれば、複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側に位置する少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行と、複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側と対向する第２の側に位置する別の少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行は、異なる数及び／又は異なるサイズの熱交換パイプを有している。
【０００９】
本発明の実施例によれば、複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側に位置する少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行の熱交換パイプのサイズの合計は、複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側と対向する第２の側に位置する別の少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行の熱交換パイプのサイズの合計よりも小さい。
【００１０】
本発明の実施例によれば、複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側に位置する少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行のうちの少なくとも１つの熱交換パイプ行の前記１つの熱交換パイプ、又は、前記複数の熱交換パイプのうちの少なくとも１つの熱交換パイプの熱伝達係数は、複数のフィンの複数の熱交換パイプ溝列のうち、熱交換器の第３方向における第１の側と対向する第２の側に位置する別の少なくとも１つの熱交換パイプ溝列の複数の熱交換パイプ溝内における複数の熱交換パイプ行のうちの少なくとも１つの熱交換パイプ行の前記１つの熱交換パイプ、又は、前記複数の熱交換パイプのうちの少なくとも１つの熱交換パイプの熱伝達係数よりも小さい。
（【００１１】以降は省略されています）
