公開番号2025057145
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023166826
出願日2023-09-28
発明の名称CT装置
出願人東芝ITコントロールシステム株式会社
代理人個人,個人,個人,個人
主分類G01N 23/046 20180101AFI20250402BHJP(測定;試験)
要約【課題】最適なコリメータの開口の幅を自動で調整し、ユーザの作業を簡便にするCT装置を提供する。

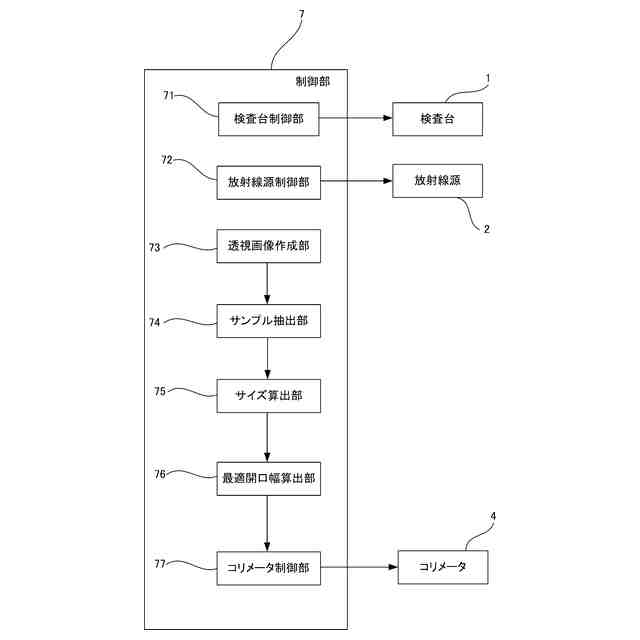

【解決手段】CT装置は、被検査物が載置され、被検査物を回転させる検査台1と、被検査物に放射線ビームを照射する放射線源2と、被検査物を挟んで放射線源に対向して設けられる検出器と、放射線源と被検査物との間に配置され、放射線ビームの照射範囲を制限するコリメータ4と、検出器によって受光された放射線量に基づいて透視画像を作成する透視画像作成部73と、透視画像作成部によって作成された透視画像から被検査物を抽出するサンプル抽出部74と、サンプル抽出部が抽出した被検査物のサイズ及び放射線源の焦点Fから検査台の中心までの距離に基づいて、最適となるコリメータの開口の幅を算出する最適開口幅算出部76と、最適開口幅算出部の算出結果に基づいて、コリメータの位置を調整するコリメータ制御部77と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
被検査物が載置され、前記被検査物を回転させる検査台と、
前記被検査物に放射線ビームを照射する放射線源と、
前記被検査物を挟んで前記放射線源に対向して設けられる検出器と、
前記放射線源と前記被検査物との間に配置され、前記放射線ビームの照射範囲を制限するコリメータと、
前記検出器によって受光された放射線量に基づいて透視画像を作成する透視画像作成部と、
前記透視画像作成部によって作成された前記透視画像から透視画像上の前記被検査物の輪郭を抽出するサンプル抽出部と、
前記サンプル抽出部が抽出した前記被検査物の前記透視画像上のサイズ及び前記放射線源の焦点から前記検査台の中心までの距離に基づいて、最適となる前記コリメータの開口の幅を算出する最適開口幅算出部と、
前記最適開口幅算出部の算出結果に基づいて、前記コリメータの位置を調整するコリメータ制御部と、
を備えるＣＴ装置。
続きを表示（約 290 文字）【請求項２】
前記透視画像作成部によって作成された透視画像を再構成し、３次元である３Ｄ画像を作成する３Ｄ画像作成部を更に備え、
前記サンプル抽出部は、前記３Ｄ画像作成部によって作成された前記３Ｄ画像に基づいて、前記被検査物の輪郭の抽出を行う、
請求項１に記載のＣＴ装置。
【請求項３】
前記コリメータは、
２枚の薄板と、
前記薄板を移動させる移動機構と、
を有し、
前記コリメータ制御部は、前記移動機構を制御することで前記２枚の薄板間の開口の幅を調整している、
請求項１又は２に記載のＣＴ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、ＣＴ装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
リチウムイオン電池などといった小型電子部品を高分解能で検査する産業用のＣＴ装置が広く使用されている。このＣＴ装置は、図１１～１４に示すように、放射線ビームとして例えばＸ線ビームを照射する放射線源２０と、放射線源２０のＸ線ビームを２次元の分解能で検出する検出器３０が対向して配置される。放射線源２０と検出器３０の間には回転可能な検査台１０が設けられている。検査台１０に載置された被検査物Ａに対してＸ線ビームが照射されている間、この検査台１０が１回転することで、被検査物Ａの全方位にＸ線ビームが照射される。
【０００３】
この種のＣＴ装置では、放射線源２０からＸ線ビームが円錐状に拡がって照射されるコーンビーム撮影が行われている。コーンビーム撮影では、Ｘ線ビームを検出する検出器３０として、２次元のエリアセンサ、例えばフラットパネルディテクタ（以下、「ＦＰＤ」という。）が用いられる。
【０００４】
コーンビーム撮影を行う場合、Ｘ線ビームの照射幅を制限しないと、撮影に不要な散乱線がＦＰＤに入射してしまい、画質の低下が生じてしまうという問題がある。そこで、このような散乱線の影響を抑えるため、コリメータ４０を使用することが知られている。コリメータ４０は、高比重で遮蔽能力の高いタングステンやモリブデンなどの材料から成る。コリメータ４０には、開口４１０が設けられている。コリメータ４０は、放射線源２０と被検査物Ａとの間に設けられ、開口４１の幅によってＸ線ビームの照射幅を制限する。
【０００５】
もっとも、コリメータ４０によってＸ線ビームの幅を制限してしまうと、Ｘ線ビームが検出器３０の上下方向（被検査物の載置面に直交する方向）の寸法よりも小さくなってしまい、所望の画像を得ることができない場合がある。そのため、コリメータ４０の開口４１０の幅を最適にすることが重要となる。
【先行技術文献】
【特許文献】
【０００６】
特開２０１９－０４１８３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
従来、コリメータ４０の開口４１０の幅の調整はユーザが手作業で行っていた。しかし、コーンビーム撮影では、被検査物を１周させて撮影するため、例えば、図１１に示す回転角度の場合には、コリメータ４０の開口の幅は最適であっても、図１２に示す別の角度の場合には、被検査物Ａの一部がＸ線ビームの領域外（図１２の点線丸部分）になってしまう。そのため、ユーザは、被検査物Ａを回転させながら調整をしなければならず、煩雑であった。
【０００８】
また、コリメータ４０の開口の幅は、放射線源２０の焦点Ｆから検査台１０の中心位置までの距離（ＦＣＤ）にも起因する。そのため、図１３に示すように、ＦＣＤがＬの場合には、被検査物Ａ全体がＸ線ビームの領域内にある場合であっても、図１４に示すように、ＦＣＤがＬ’の場合には、被検査物Ａの一部がＸ線ビームの領域外（図１４の点線丸部分２カ所）になってしまうので、コリメータ４０の開口の幅を再度調整する必要がある。
【０００９】
本発明は、上記課題を解決するためになされたものであり、その目的は、最適なコリメータの開口の幅を自動で調整し、ユーザの作業を簡便にするＣＴ装置を提供することにある。
【課題を解決するための手段】
【００１０】
本発明の実施形態におけるＣＴ装置は、被検査物が載置され、前記被検査物を回転させる検査台と、前記被検査物に放射線ビームを照射する放射線源と、前記被検査物を挟んで前記放射線源に対向して設けられる検出器と、前記放射線源と前記被検査物との間に配置され、前記放射線ビームの照射範囲を制限するコリメータと、前記検出器によって受光された放射線量に基づいて透視画像を作成する透視画像作成部と、前記透視画像作成部によって作成された前記透視画像から前記被検査物を抽出するサンプル抽出部と、前記サンプル抽出部が抽出した前記被検査物のサイズ及び前記放射線源の焦点から前記検査台の中心までの距離に基づいて、最適となる前記コリメータの開口の幅を算出する最適開口幅算出部と、前記最適開口幅算出部の算出結果に基づいて、前記コリメータの位置を調整するコリメータ制御部と、を備える。
【図面の簡単な説明】
（【００１１】以降は省略されています）
