特許ウォッチ

公開番号2025050233
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023158923
出願日2023-09-22
発明の名称積層体およびその用途
出願人三井化学株式会社
代理人弁理士法人エスエス国際特許事務所
主分類B32B 17/10 20060101AFI20250327BHJP(積層体)
要約【課題】ガラスの透明性を維持しつつ、撥水性と耐熱性とに優れ、かつ、残留性に優れる層をガラス表面に積層した積層体を提供する。
【解決手段】ガラスを含む表面を有する基材層(I)と、下記要件(a)を満たす4-メチル-1-ペンテン系重合体(A)を含む組成物(X)から形成され、前記表面に接する、厚さが10μm以下の樹脂層(II)とを有する積層体。
(a)示差走査熱量計(DSC)で測定した融点(Tm)が180℃を超え220℃以下である。
【選択図】なし
特許請求の範囲【請求項１】
ガラスを含む表面を有する基材層（Ｉ）と、
下記要件（ａ）を満たす４－メチル－１－ペンテン系重合体（Ａ）を含む組成物（Ｘ）から形成され、前記表面に接する、厚さが１０μｍ以下の樹脂層（ＩＩ）と
を有する積層体。
（ａ）示差走査熱量計（ＤＳＣ）で測定した融点（Ｔｍ）が１８０℃を超え２２０℃以下である。
続きを表示（約 1,000 文字）【請求項２】
前記４－メチル－１－ペンテン系重合体（Ａ）が、さらに下記要件（ｂ）を満たす、請求項１に記載の積層体。
（ｂ）ＤＳＣで測定した融解（吸熱）曲線における吸熱終了温度（ＴｍＥ）が２３０℃以下である。
【請求項３】
前記４－メチル－１－ペンテン系重合体（Ａ）が、さらに下記要件（ｃ）を満たす、請求項１または２に記載の積層体。
（ｃ）ＤＳＣで測定した結晶化（発熱）曲線における発熱開始温度（ＴｃＳ）が２１０℃以下である。
【請求項４】
前記４－メチル－１－ペンテン系重合体（Ａ）が、さらに下記要件（ｆ）を満たす、請求項１または２に記載の積層体。
（ｆ）ＤＳＣで測定した結晶化（発熱）曲線における結晶化温度（Ｔｃ）が１１０～２００℃である。
【請求項５】
前記４－メチル－１－ペンテン系重合体（Ａ）は、１３５℃のデカリン中で測定した極限粘度［η］が０．５～６．０ｄｌ／ｇの範囲にある、請求項１または２に記載の積層体。
【請求項６】
前記４－メチル－１－ペンテン系重合体（Ａ）における、４－メチル－１－ペンテンから導かれる構成単位の量（Ｕ１）が８４．０～１００．０モル％であり、エチレンまたは炭素数３～２０のα－オレフィン（ただし、４－メチル－１－ペンテンを除く）から導かれる構成単位の総量（Ｕ２）が１６．０～０．０モル％（ただし、前記Ｕ１および前記Ｕ２の合計を１００モル％とする）である、請求項１または２に記載の積層体。
【請求項７】
前記４－メチル－１－ペンテン系重合体（Ａ）がグラフト変性体である変性４－メチル－１－ペンテン系重合体（Ａ２）であり、
前記変性４－メチル－１－ペンテン系重合体（Ａ２）のグラフト変性量が０．１～５．０質量％である、請求項１または２に記載の積層体。
【請求項８】
前記組成物（Ｘ）が、さらにイソシアネート化合物（Ｂ）を含む、請求項７に記載の積層体。
【請求項９】
前記基材層（Ｉ）と、
前記樹脂層（ＩＩ）と、
グラフト変性されていない４－メチル－１－ペンテン系重合体（Ａ）である未変性４－メチル－１－ペンテン系重合体（Ａ１）を含む組成物（Ｘ１）から形成される、厚さが１０μｍ以下の樹脂層（ＩＩＩ）と
をこの順に有する、請求項７に記載の積層体。
【請求項１０】
請求項１または２に記載の積層体を含む、物品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層体およびその用途に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ガラスは透明性に優れた材料であり、その透明性を活かして幅広い用途で用いられているが、用途によってはガラスの撥水性の改善が求められる場合がある。このような用途に対応するため、これまでにもガラス用の撥水剤が提案されてきている。例えば、特許文献１には、主鎖の末端にアルコキシ基を有するアミノ変性ポリシロキサンを含むガラス用シリコーン系撥水剤が開示されている。また、特許文献２には、シラン化合物と分子鎖の両端にシラノール基を有するジメチルポリシロキサンと触媒とが揮発性溶媒で希釈されたガラス用のシリコーン系コーティング剤が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１３７７７５号公報
特開２０１６－１６９３０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１、２に記載のシリコーン系コーティング剤を用いて形成されたコーティング層は、コーティング剤の塗布面に接した相手材に対してコーティング層中のシリコーンの一部が移行し、相手材をシリコーンで汚染する場合があった。このことから、塗布面に接した相手材にコーティング層の一部が移行しにくい、残留性に優れるコーティング層を形成できるコーティング剤が求められていた。また、用途によっては、ガラス表面に形成されたコーティング層の耐熱性が要求される場合があるが、特許文献１、２にはコーティング層の耐熱性に対する言及もない。
【０００５】
本発明は、ガラスの透明性を維持しつつ、撥水性と耐熱性とに優れ、かつ、残留性に優れる層をガラス表面に積層した積層体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者らが検討を進めた結果、ガラス表面を有する基材に対して、特定の要件を満たす４－メチル－１－ペンテン系重合体（Ａ）を含む組成物（Ｘ）から形成される樹脂層（ＩＩ）を形成することで、上記課題が解決されることを見出し、本発明を完成するに至った。
すなわち、本発明は以下の事項［１］～［１０］を有する。
【０００７】
［１］ガラスを含む表面を有する基材層（Ｉ）と、

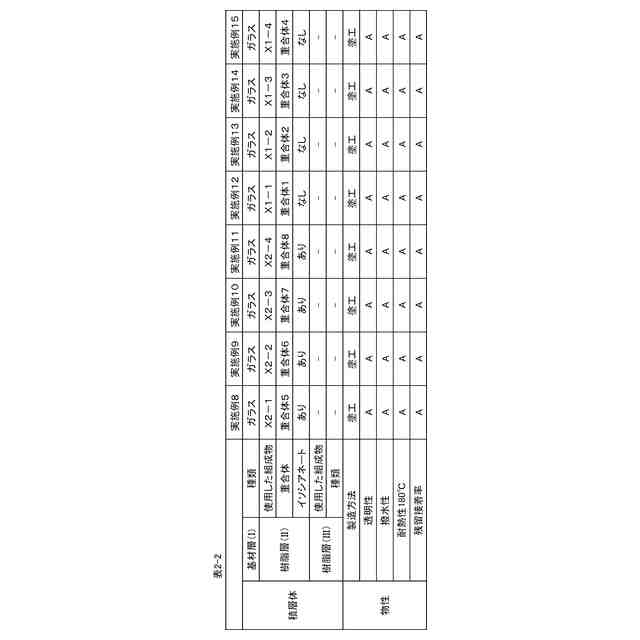

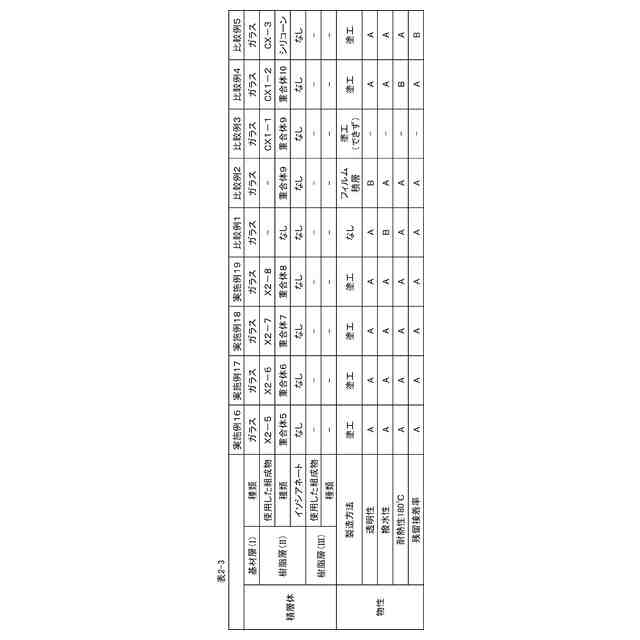

下記要件（ａ）を満たす４－メチル－１－ペンテン系重合体（Ａ）を含む組成物（Ｘ）から形成され、前記表面に接する、厚さが１０μｍ以下の樹脂層（ＩＩ）と
を有する積層体。

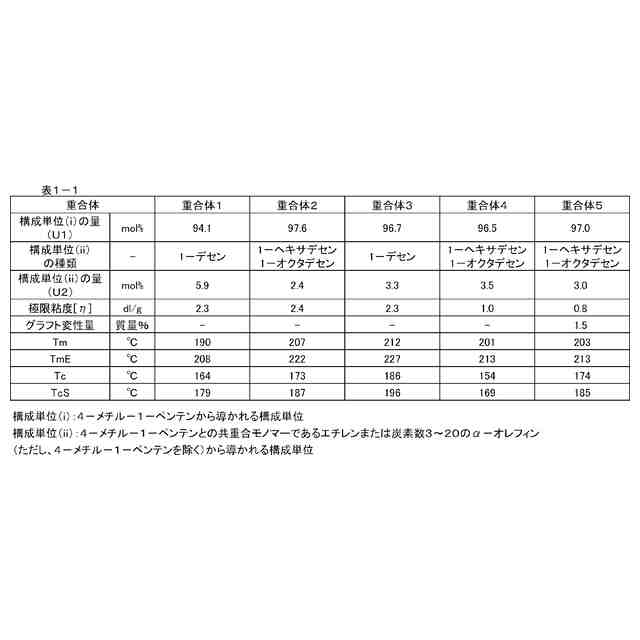

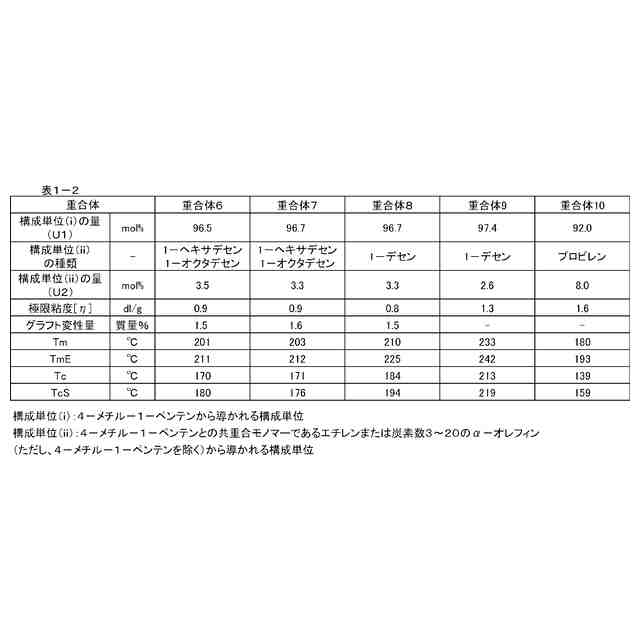

（ａ）示差走査熱量計（ＤＳＣ）で測定した融点（Ｔｍ）が１８０℃を超え２２０℃以下である。
【０００８】
［２］前記４－メチル－１－ペンテン系重合体（Ａ）が、さらに下記要件（ｂ）を満たす、［１］に記載の積層体。
（ｂ）ＤＳＣで測定した融解（吸熱）曲線における吸熱終了温度（ＴｍＥ）が２３０℃以下である。
【０００９】
［３］前記４－メチル－１－ペンテン系重合体（Ａ）が、さらに下記要件（ｃ）を満たす、［１］または［２］に記載の積層体。
（ｃ）ＤＳＣで測定した結晶化（発熱）曲線における発熱開始温度（ＴｃＳ）が２１０℃以下である。
【００１０】
［４］前記４－メチル－１－ペンテン系重合体（Ａ）が、さらに下記要件（ｆ）を満たす、［１］～［３］のいずれか１つに記載の積層体。
（ｆ）ＤＳＣで測定した結晶化（発熱）曲線における結晶化温度（Ｔｃ）が１１０～２００℃である。
（【００１１】以降は省略されています）

関連特許
