公開番号2025049151
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2024164120
出願日2024-09-20
発明の名称ワイヤレス充電器
出願人安克創新科技股フン有限公司
代理人個人,個人,個人
主分類H02J 7/00 20060101AFI20250326BHJP(電力の発電,変換,配電)
要約【課題】本願は、ワイヤレス充電器に関する。

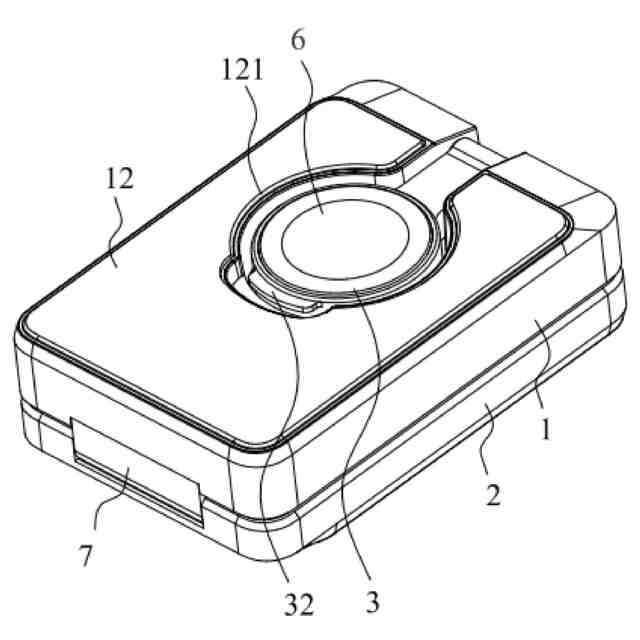

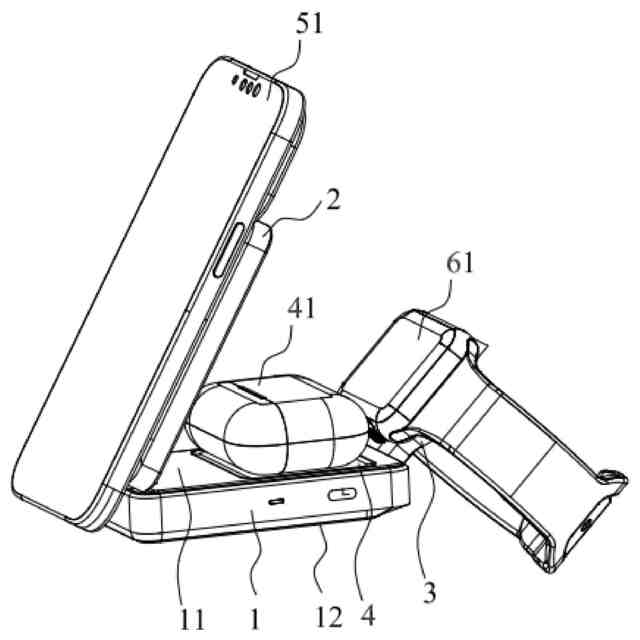

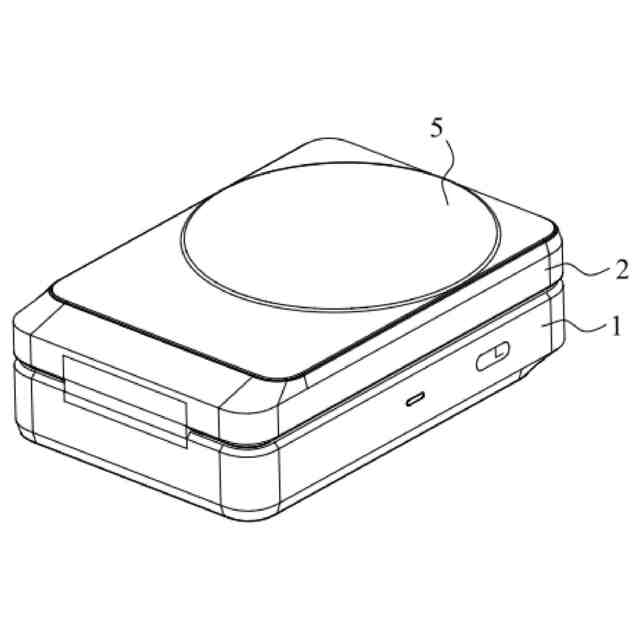

【解決手段】ワイヤレス充電器は、第1のハウジング、第2のハウジング、第3のハウジング、第1のワイヤレス充電ユニット、第2のワイヤレス充電ユニット及び第3のワイヤレス充電ユニットを含み、第1のハウジングは、第1の面及び第2の面を有する。第2のハウジングは、第1の位置にある場合、第1の面に貼り合わせ、第2のハウジングは、第2の位置にある場合、第1の面から分離される。第3のハウジングは、第3の位置にある場合、第2の面に貼り合わせる。第3のハウジングは、第4の位置にある場合、第1のハウジングの第1の面側に移動し、第1のワイヤレス充電ユニットは、第1のハウジングに設けられ、第2のワイヤレス充電ユニットは、第2のハウジングに設けられ、第3のワイヤレス充電ユニットは、第3のハウジングに設けられる。
【選択図】図4
特許請求の範囲【請求項１】
第１の面及び第２の面を有する第１のハウジングと、
前記第１のハウジングに可動に接続され、前記第１のハウジングに対して第１の位置及び第２の位置を有し、前記第１の位置にある場合、前記第１の面に貼り合わされ、前記第２の位置にある場合、前記第１の面から分離される第２のハウジングと、
前記第１のハウジングに可動に接続され、前記第１のハウジングに対して第３の位置及び第４の位置を有し、前記第３の位置にある場合、前記第２の面に貼り合わされ、前記第４の位置にある場合、前記第１のハウジングの前記第１の面側に移動する第３のハウジングと、
第１のハウジングに設けられ、前記第１の面に位置する第１の被充電装置をワイヤレス充電する第１のワイヤレス充電ユニットと、
前記第２のハウジングに設けられ、前記第２のハウジングに位置する第２の被充電装置をワイヤレス充電する第２のワイヤレス充電ユニットと、
前記第３のハウジングに設けられ、前記第３のハウジングに位置する第３の被充電装置をワイヤレス充電する第３のワイヤレス充電ユニットと、
を含む、ことを特徴とするワイヤレス充電器。
続きを表示（約 2,000 文字）【請求項２】
前記ワイヤレス充電器は、回転位置決めアセンブリをさらに含み、前記回転位置決めアセンブリは、前記第１のハウジングと前記第２のハウジングとの間に設けられ、前記第２のハウジングは、前記回転位置決めアセンブリによって前記第１の位置と前記第２の位置との間で切り替えられる、ことを特徴とする請求項１に記載のワイヤレス充電器。
【請求項３】

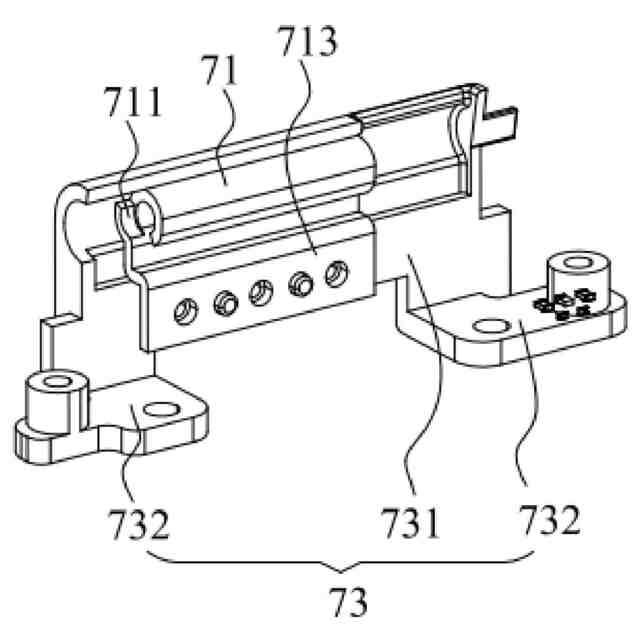

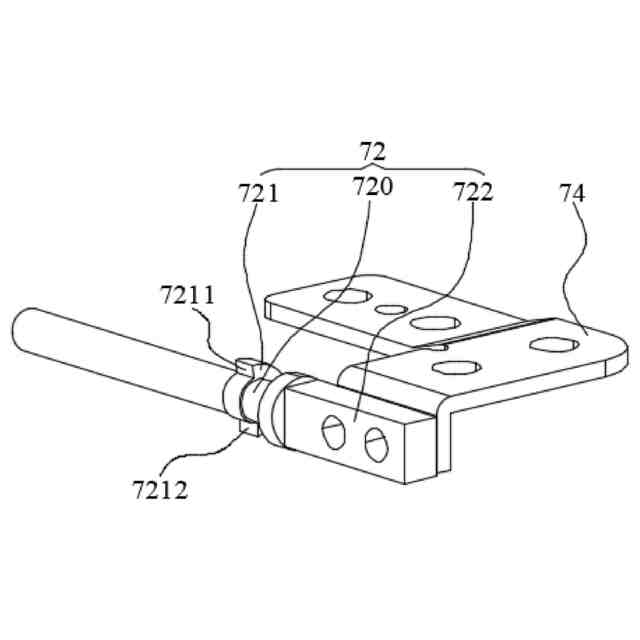

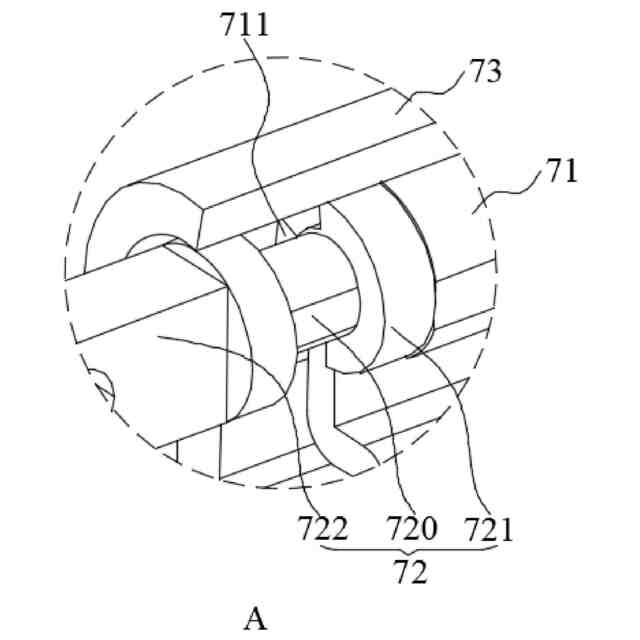

前記回転位置決めアセンブリは、
前記第１のハウジングに固定接続され、静止位置決めブロックが固定的に設けられた回転軸丸め部材と、
前記第２のハウジングに固定接続され、前記回転軸丸め部材に回転可能に接続され、固定従動位置決めブロックが設けられた回転軸部材と、
を含み、
前記従動位置決めブロックは、第１の回転位置決め面及び第２の回転位置決め面を有し、
前記第１の回転位置決め面が前記静止位置決めブロックに当接する場合、前記第２のハウジングは、前記第１の位置にあり、
前記第２の回転位置決め面が前記静止位置決めブロックに当接する場合、前記第２のハウジングは、前記第２の位置にある、ことを特徴とする請求項２に記載のワイヤレス充電器。
【請求項４】
前記回転位置決め部材は、
前記回転軸丸め部材と前記第１のハウジングとを固定接続する回転ホルダ、及び／又は、
前記回転軸部材と前記第２のハウジングとを固定接続する回転固定部材、
をさらに含む、ことを特徴とする請求項３に記載のワイヤレス充電器。
【請求項５】
前記ワイヤレス充電器は、反転アセンブリをさらに含み、前記反転アセンブリは、前記第１のハウジングと前記第３のハウジングとの間に設けられ、前記第３のハウジングは、前記反転アセンブリによって前記第３の位置と前記第４の位置との間で切り替えられる、ことを特徴とする請求項１に記載のワイヤレス充電器。
【請求項６】
前記反転アセンブリは、
前記第３のハウジングに固定接続された反転軸と、
前記第１のハウジングに固定接続され、前記反転軸に回転可能に接続された反転スリーブと、
を含む、ことを特徴とする請求項５に記載のワイヤレス充電器。
【請求項７】
前記反転アセンブリは、第１の給電保護アセンブリをさらに含み、前記第３のハウジングが前記第３の位置にある場合、前記第１の給電保護アセンブリは、前記第３のワイヤレス充電ユニットによって提供される第３の給電回路を遮断することができる、ことを特徴とする請求項６に記載のワイヤレス充電器。
【請求項８】
前記第１の給電保護アセンブリは、
前記第１のハウジングに固定接続され、前記第３の給電回路に接続された第１の押釦スイッチと、
前記第３のハウジングに固定接続された反転トリガブロックと、
を含み、
前記第３のハウジングが前記第３の位置にある場合、前記反転トリガブロックが前記第１の押釦スイッチから分離され、前記第１の押釦スイッチがオフになり、前記第３の給電回路が遮断され、
前記第３のハウジングが前記第４の位置にある場合、前記反転トリガブロックが前記第１の押釦スイッチに当接すると、前記第１の押釦スイッチがオンになり、前記第３の給電回路が導通される、
ことを特徴とする請求項７に記載のワイヤレス充電器。
【請求項９】
前記ワイヤレス充電器は、第２の給電保護アセンブリをさらに含み、
前記第２のハウジングが前記第１の位置にある場合、前記第２の給電保護アセンブリは、前記第１のワイヤレス充電ユニットによって提供される第１の給電回路を遮断することができ、
前記第２のハウジングが前記第２の位置にある場合、前記第２の給電保護アセンブリは、前記第１の給電回路を導通することができる、
ことを特徴とする請求項１～４のいずれか一項に記載のワイヤレス充電器。
【請求項１０】
前記第２の給電保護アセンブリは、
前記第２のハウジングに固定接続された回転スイングアームと、
前記第１の給電回路に接続された第２の押釦スイッチと、
を含み、
前記第２のハウジングが前記第１の位置にある場合、前記回転スイングアームが前記第２の押釦スイッチから分離され、前記第２の押釦スイッチがオフになり、前記第１の給電回路が遮断され、
前記第２のハウジングが前記第２の位置にある場合、前記回転スイングアームが前記第２の押釦スイッチに当接し、前記第２の押釦スイッチがオンになり、前記第１の給電回路が導通される、
ことを特徴とする請求項９に記載のワイヤレス充電器。

発明の詳細な説明【技術分野】
【０００１】
本願は、ワイヤレス充電の技術分野に関し、特にワイヤレス充電器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ますます多くの機器がワイヤレス充電機能を有することに伴い、ますます多くの顧客及び応用シーンはワイヤレス充電を必要とする。ワイヤレス充電の原理として、近接場誘導によって、ワイヤレス充電機器は、エネルギーを充電端末機器に伝導し、そして、端末機器は、受け取ったエネルギーを電気エネルギーに変換して機器の電池に貯蔵する。エネルギーの伝導に用いられる原理は、誘導結合であり、露出した導電性インタフェースがないことを保証することができ、機器間の複雑な伝送線を省くことができるだけでなく、安全性能も向上する。
【０００３】
人々の生活リズムの加速と科学技術の継続的な発展に伴い、人々は、ますますポケット型で持ち運びやすい電子製品を追求している。関連技術におけるワイヤレス充電機器の一部は、複数種の電子機器をワイヤレス充電できるが、全体の体積が大きく、持ち運び及び収納に不便である。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
これに基づいて、ワイヤレス充電機器の体積が大きく、持ち運び及び収納に不便であるという問題に対して、ワイヤレス充電器を提供する必要がある。
【課題を解決するための手段】
【０００５】
本願の実施例に係るワイヤレス充電器は、
第１の面及び第２の面を有する第１のハウジングと、
前記第１のハウジングに可動に接続され、前記第１のハウジング１に対して第１の位置及び第２の位置を有し、前記第１の位置にある場合、前記第１の面に貼り合わされ、前記第２の位置にある場合、前記第１の面から分離される第２のハウジングと、
前記第１のハウジングに可動に接続され、前記第１のハウジングに対して第３の位置及び第４の位置を有し、前記第３の位置にある場合、前記第２の面に貼り合わされ、前記第４の位置にある場合、前記第１のハウジングの前記第１の面側に移動する第３のハウジングと、
第１のハウジングに設けられ、前記第１の面に位置する第１の被充電装置をワイヤレス充電する第１のワイヤレス充電ユニットと、
前記第２のハウジングに設けられ、前記第２のハウジングに位置する第２の被充電装置をワイヤレス充電する第２のワイヤレス充電ユニットと、
前記第３のハウジングに設けられ、前記第３のハウジングに位置する第３の被充電装置をワイヤレス充電する第３のワイヤレス充電ユニットと、を含む。
【０００６】
一実施例では、前記ワイヤレス充電器は、回転位置決めアセンブリをさらに含み、前記回転位置決めアセンブリは、前記第１のハウジングと前記第２のハウジングとの間に設けられ、前記第２のハウジングは、前記回転位置決めアセンブリによって前記第１の位置と前記第２の位置との間で切り替えられる。
【０００７】
一実施例では、前記回転位置決めアセンブリは、
前記第１のハウジングに固定接続され、静止位置決めブロックが固定的に設けられた回転軸丸め部材と、
前記第２のハウジングに固定接続され、前記回転軸丸め部材に回転可能に接続され、固定従動位置決めブロックが設けられた回転軸部材と、
を含み、
前記従動位置決めブロックは、第１の回転位置決め面及び第２の回転位置決め面を有し、
前記第１の回転位置決め面が前記静止位置決めブロックに当接する場合、前記第２のハウジングは、前記第１の位置にあり、
前記第２の回転位置決め面が前記静止位置決めブロックに当接する場合、前記第２のハウジングは、前記第２の位置にある。
【０００８】
一実施例では、前記回転位置決め部材は、
前記回転軸丸め部材と前記第１のハウジング１とを固定接続する回転ホルダ、及び／又は、
前記回転軸部材と前記第２のハウジングとを固定接続する回転固定部材、
をさらに含む。
【０００９】
一実施例では、前記ワイヤレス充電器は、反転アセンブリをさらに含み、前記反転アセンブリは、前記第１のハウジングと前記第３のハウジングとの間に設けられ、前記第３のハウジングは、前記反転アセンブリによって前記第３の位置と前記第４の位置との間で切り替えられる。
【００１０】
一実施例では、前記反転アセンブリは、
前記第３のハウジングに固定接続された反転軸と、
前記第１のハウジングに固定接続され、前記反転軸に回転可能に接続された反転スリーブと、
を含む。
（【００１１】以降は省略されています）
