公開番号2025048590
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2023157486
出願日2023-09-22
発明の名称埋め込みSIMの更新システム、IoTデバイス、埋め込みSIMの更新方法、および、コンピュータプログラム
出願人大日本印刷株式会社
代理人個人,個人,個人,個人,個人
主分類G06F 8/65 20180101AFI20250327BHJP(計算;計数)
要約【課題】更新トラブルが発生することなく、IoTデバイスに実装した埋め込みSIMのOSを更新できるようにする。

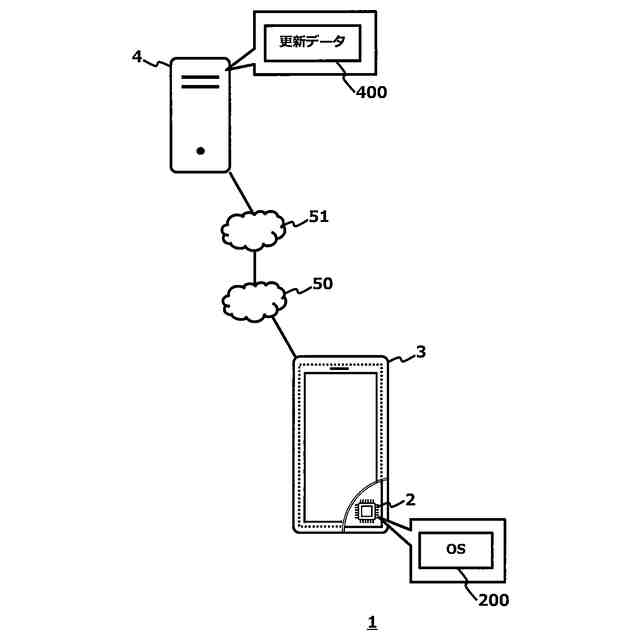

【解決手段】埋め込みSIMの更新システム1は、埋め込みSIM2と、埋め込みSIM2と連携して移動体通信ネットワーク50に接続するIoTデバイス3と、埋め込みSIM2のOS200を更新するための更新データ400を記憶する配信サーバ4を含む。IoTデバイス3は、更新データ400を配信サーバ4からダウンロードして保存する処理と、更新データを保存した後、IoTデバイス3を使用しない可能性が高いと判断できる状況を示すOS更新条件が成立すると、更新データ400を利用して、埋め込みSIM2のOS200を更新する処理を実行する。
【選択図】図1
特許請求の範囲【請求項１】
埋め込みＳＩＭと、前記埋め込みＳＩＭと連携して移動体通信ネットワークに接続するＩｏＴデバイスと、前記埋め込みＳＩＭのオペレーティングシステムを更新するための更新データを記憶する配信サーバを含み、
前記ＩｏＴデバイスは、移動体通信モジュールを利用して、前記更新データを前記配信サーバからダウンロードして保存する処理と、前記更新データを保存した後、前記ＩｏＴデバイスを使用しない可能性が高いと判断できる状況を示すＯＳ更新条件が成立すると、前記更新データを利用して、前記埋め込みＳＩＭのオペレーティングシステムを更新する処理を実行する更新マネージャを備えている、
ことを特徴とする埋め込みＳＩＭの更新システム。
続きを表示（約 1,400 文字）【請求項２】
前記ＩｏＴデバイスを使用しない可能性が高いと判断できる時間帯を前記ＯＳ更新条件として前記更新マネージャに設定したことを特徴とする、請求項１に記載した埋め込みＳＩＭの更新システム。
【請求項３】
前記ＩｏＴデバイスがアイドル状態になっている時間を前記ＯＳ更新条件として前記更新マネージャに設定したことを特徴とする、請求項１または２に記載した埋め込みＳＩＭの更新システム。
【請求項４】
埋め込みＳＩＭと連携して移動体通信ネットワークに接続するＩｏＴデバイスであって、
移動体通信モジュールを利用して、埋め込みＳＩＭのオペレーティングシステムを更新する更新データを所定のサーバからダウンロードして保存する処理と、
前記更新データを保存した後、前記ＩｏＴデバイスを使用しない可能性が高いと判断できる状況を示すＯＳ更新条件が成立すると、前記更新データを利用して、前記埋め込みＳＩＭのオペレーティングシステムを更新する処理と、
を実行する更新マネージャを備えたＩｏＴデバイス。
【請求項５】
前記ＩｏＴデバイスを使用しない可能性が高いと判断できる時間帯を前記ＯＳ更新条件として前記更新マネージャに設定したことを特徴とする、請求項４に記載したＩｏＴデバイス。
【請求項６】
前記ＩｏＴデバイスがアイドル状態になっている時間を前記ＯＳ更新条件として前記更新マネージャに設定したことを特徴とする、請求項４または５に記載したＩｏＴデバイス。
【請求項７】
埋め込みＳＩＭと連携して移動体通信ネットワークに接続するＩｏＴデバイスのプロセッサを動作させるコンピュータプログラムであって、
移動体通信モジュールを利用して、埋め込みＳＩＭのオペレーティングシステムを更新する更新データを所定のサーバからダウンロードして保存する処理と、
前記更新データを保存した後、前記ＩｏＴデバイスを使用しない可能性が高いと判断できる状況を示すＯＳ更新条件が成立すると、前記更新データを利用して、前記埋め込みＳＩＭのオペレーティングシステムを更新する処理と、
を前記プロセッサに実行させるコンピュータプログラム。
【請求項８】
前記ＩｏＴデバイスを使用しない可能性が高いと判断できる時間帯を前記ＯＳ更新条件としたことを特徴とする、請求項７に記載したコンピュータプログラム。
【請求項９】
前記ＩｏＴデバイスがアイドル状態になっている時間を前記ＯＳ更新条件としたことを特徴とする、請求項７または８に記載したコンピュータプログラム。
【請求項１０】
埋め込みＳＩＭと連携して移動体通信ネットワークに接続するＩｏＴデバイスが実行する方法であって、
前記ＩｏＴデバイスが、移動体通信モジュールを利用して、前記埋め込みＳＩＭのオペレーティングシステムを更新する更新データを所定のサーバからダウンロードして保存するステップａ、
前記ＩｏＴデバイスが、前記更新データを保存した後、前記ＩｏＴデバイスを使用しない可能性が高いと判断できる状況を示すＯＳ更新条件が成立すると、前記更新データを利用して、前記埋め込みＳＩＭのオペレーティングシステムを更新するステップｂ、
を実行する埋め込みＳＩＭの更新方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、ＩｏＴデバイスに実装する埋め込みＳＩＭのオペレーティングシステムを更新する技術に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ＩｏＴデバイスの活用は、人々の生活や企業の経済活動に欠かせないものになっている。ここで、ＩｏＴデバイスとは、加入者を識別するための加入者識別情報（電話番号や加入者識別番号など）が記録したＳＩＭ（SIM: Subscriber Identity Module）と連携して移動体通信ネットワークに接続するデバイスを意味する。
【０００３】
ＩｏＴデバイスに装着するＳＩＭとして、ＩｏＴデバイスに挿して使用するカード形態のＳＩＭカードが以前より使用されているが、近年では、ＩｏＴデバイスの基板に直接実装するチップ形態の埋め込みＳＩＭ（eSIM: embedded Subscriber Identity Module）も実用化されている。
【０００４】
ＩｏＴデバイスに装着するＳＩＭには、ＳＩＭのオペレーティングシステム（以下、「ＯＳ」と記す。ＯＳは、Operating Systemの略）が実装される。セキュリティや機能の向上、不具合の修正などが必要になった場合、ＳＩＭに実装したＯＳの更新が必要になる。
【０００５】
ＳＩＭカードは、ＩｏＴデバイスから取り外し可能である。よって、ＳＩＭカードの場合、ＩｏＴデバイスに装着するＳＩＭカードを、更新後のＯＳを実装したＳＩＭカードに交換すれば、ＩｏＴデバイスに実装するＳＩＭカードのＯＳを更新できる。
【０００６】
これに対し、埋め込みＳＩＭは、ＩｏＴデバイスから取り外しできない。よって、埋め込みＳＩＭの場合、埋め込みＳＩＭのＯＳを更新する仕組みをＩｏＴデバイスに備えさせることが必要になる。埋め込みＳＩＭのＯＳを更新する発明ではないが、産業用コンピュータのＯＳを更新する発明が特許文献１で開示されている。
【先行技術文献】
【特許文献】
【０００７】
ＷＯ２０１９／２０７７２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
一般的なコンピュータやスマートフォンなどが備えるプロセッサの処理速度と比較して、埋め込みＳＩＭが備えるプロセッサの処理速度は著しく劣る。このため、埋め込みＳＩＭに実装するＯＳのデータサイズは一般的なコンピュータなどのＯＳより小さいものの、ＯＳの更新には時間がかかってしまう。埋め込みＳＩＭのＯＳを更新している間、埋め込みＳＩＭへのアクセスは制限されるため、ＯＳの更新には時間がかかってしまうと、移動体通信ネットワークに接続できないなどの更新トラブルが発生する。
【０００９】
そこで、本願では、更新トラブルが発生することなく、ＩｏＴデバイスに実装した埋め込みＳＩＭのＯＳを更新できるようにする。
【課題を解決するための手段】
【００１０】
本願の課題を解決する第１発明は、システムに係る発明である。第１発明に係る埋め込みＳＩＭの更新システムは、埋め込みＳＩＭと、前記埋め込みＳＩＭと連携して移動体通信ネットワークに接続するＩｏＴデバイスと、前記埋め込みＳＩＭのオペレーティングシステムを更新するための更新データを記憶する配信サーバを含む。
第１発明に係る前記ＩｏＴデバイスは、移動体通信モジュールを利用して、前記更新データを前記配信サーバからダウンロードして保存する処理と、前記更新データを保存した後、前記ＩｏＴデバイスを使用しない可能性が高いと判断できる状況を示すＯＳ更新条件が成立すると、前記更新データを利用して、前記埋め込みＳＩＭのオペレーティングシステムを更新する処理を実行する更新マネージャを備えている。
第１発明では、前記ＩｏＴデバイスを使用しない可能性が高いと判断できる時間帯を前記ＯＳ更新条件として前記更新マネージャに設定することが望ましい。
更に、第１発明では、前記ＩｏＴデバイスがアイドル状態になっている時間を前記ＯＳ更新条件として前記更新マネージャに設定することが望ましい。
（【００１１】以降は省略されています）
