公開番号2025047502
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2023156025
出願日2023-09-21
発明の名称ハニカム担体、及び排ガス浄化方法
出願人株式会社キャタラー
代理人個人,個人,個人,個人,個人
主分類B01J 35/57 20240101AFI20250326BHJP(物理的または化学的方法または装置一般)
要約【課題】本発明は、ハニカム体と外筒との分離を抑制することができるハニカム担体を提供することを目的とする。
【解決手段】ハニカム担体であって、上記ハニカム担体10が、金属製の波板と平板とを重ね合わせて巻回されたハニカム体110、及び上記ハニカム体を収容している外筒120を有し、上記波板と上記平板とが、上記ハニカム体のガス流出側端部110bの第1のろう付け固定領域111において、ろう付けにより互いに固定されており、上記ハニカム体110と上記外筒120とが、上記ハニカム担体のガス流出側端部10bの第2のろう付け固定領域121において、ろう付けにより互いに固定されており、上記第1のろう付け固定領域の軸方向長さ111aが、上記第2のろう付け固定領域の軸方向長さ121aの1.2倍以下である、ハニカム担体。
【選択図】図2
特許請求の範囲【請求項１】
ハニカム担体であって、
前記ハニカム担体が、金属製の波板と平板とを重ね合わせて巻回されたハニカム体、及び前記ハニカム体を収容している外筒を有し、
前記波板と前記平板とが、前記ハニカム体のガス流出側端部の第１のろう付け固定領域において、ろう付けにより互いに固定されており、
前記ハニカム体と前記外筒とが、前記ハニカム担体のガス流出側端部の第２のろう付け固定領域において、ろう付けにより互いに固定されており、
前記第１のろう付け固定領域の軸方向長さが、前記第２のろう付け固定領域の軸方向長さの１．２倍以下である、
ハニカム担体。
続きを表示（約 700 文字）【請求項２】
前記第１のろう付け固定領域の軸方向長さが、前記第２のろう付け固定領域の軸方向長さの０．８倍以上１．２倍以下である、請求項１に記載のハニカム担体。
【請求項３】
前記波板と前記平板とが、前記ハニカム体のガス流入側端部の第３のろう付け固定領域において、ろう付けにより互いに固定されている、請求項１に記載のハニカム担体。
【請求項４】
前記ハニカム体が、径方向内周領域及び径方向外周領域を有し、かつ
前記第３のろう付け固定領域が、前記径方向内周領域及び前記径方向外周領域のうちの前記径方向内周領域にのみ配置されている、
請求項１に記載のハニカム担体。
【請求項５】
前記波板及び前記平板の少なくとも一方は、前記ハニカム体の軸方向に対して中央の開孔領域、かつ前記ハニカム体の軸方向に対して上流側端の非開孔領域を有しており、かつ
前記上流側端の非開孔領域の軸方向長さが、前記第３のろう付け固定領域の軸方向長さよりも長い、
請求項１に記載のハニカム担体。
【請求項６】
前記波板及び前記平板の少なくとも一方は、開孔を有しており、かつ
前記第３のろう付け固定領域の軸方向端部が、前記波板又は前記平板のいずれかの一方のみの開孔と重複しており、又は前記波板又は前記平板のいずれの開孔とも重複していない、
請求項１に記載のハニカム担体。
【請求項７】
請求項１～６のいずれか一項に記載のハニカム担体に排ガスを流通させて、前記排ガスを浄化することを含む、排ガス浄化方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ハニカム担体、及び排ガス浄化方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
金属製の基材を用いたハニカム担体が、二輪車用、発電機用、農作機械用等の内燃機関の排ガス浄化触媒として広く使用されている。ハニカム担体は、外筒にハニカム体が収容されて互いにろう付けにより固定されたものであり、ハニカム体は、一般的には、波板（波状に加工した金属箔）と平板（平らな金属箔）との積層体の巻回体である。ハニカム担体としては、次のようなものが知られている。
【０００３】
例えば特許文献１には、２つの向かい合う端面を備え、少なくとも１つのハウジングと、通路を形成する少なくとも１つの金属層とを含むハニカム体において、少なくとも１つの端面は少なくとも１つの硬ろう付け区域を有し、この区域はハウジングに接する帯状の周回するろう付けなし領域を形成し、端面から間隔をおいた少なくとも１つの部分領域のみにおいて、少なくとも１つの層と少なくとも１つのハウジングとの間に硬ろう付け結合部が設けられているハニカム体が開示されている。特許文献１のハニカム担体によると、直径／長さの比率が好ましくない場合でもハウジングへの１つの金属層もしくは複数の金属層の良好な結合を保証するハニカム体もしくはハニカム体の製造することができ、同時にハニカム体は、ハニカム体の構成要素の異なる熱膨張挙動の優れた補償を有するとともに、熱による動的な交番負荷に対して高い強度もしくは柔軟性を有することができるとされている。
【０００４】
特許文献２には、金属製の波板と平板とを重ね、これ等を多重に巻回し、コア部を形成し、このコア部を外筒内に収容してなるメタルハニカム担体において、前記コア部の一または複数の横断面部において、前記波板と平板とを相互に接合するとともに、前記外筒の一横断面部においてのみ前記コア部の外周を前記外筒の面内に接合したことを特徴とするメタルハニカム担体が開示されている。特許文献２のメタルハニカム担体によると、外筒の一横断面部においてのみコア部の外周を外筒の内面に接合したので、コア部と外筒との間に熱膨張差が発生すること、コア部は、外筒との接合部を中心にして解放端側に向けて自由に膨張することが可能となり、それによって、熱サイクルによるコア部と外筒との接合部の剥離を有効に防止することができるとされている。
【先行技術文献】
【特許文献】
【０００５】
特表２００９－５０８６８１号公報
実開昭６２－１９４４３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
波板と平板とからなるハニカム体は、ハニカム体と外筒との接合位置によっては、接合部が破損して、ハニカム体が外筒から脱落する恐れがある。
【０００７】
そこで、本発明は、ハニカム体と外筒との分離を抑制することができるハニカム担体を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、以下の手段によって、上記目的を達成するものである。
【０００９】
〈態様１〉ハニカム担体であって、
上記ハニカム担体が、金属製の波板と平板とを重ね合わせて巻回されたハニカム体、及び上記ハニカム体を収容している外筒を有し、
上記波板と上記平板とが、上記ハニカム体のガス流出側端部の第１のろう付け固定領域において、ろう付けにより互いに固定されており、
上記ハニカム体と上記外筒とが、上記ハニカム担体のガス流出側端部の第２のろう付け固定領域において、ろう付けにより互いに固定されており、
上記第１のろう付け固定領域の軸方向長さが、上記第２のろう付け固定領域の軸方向長さの１．２倍以下である、
ハニカム担体。
〈態様２〉上記第１のろう付け固定領域の軸方向長さが、上記第２のろう付け固定領域の軸方向長さの０．８倍以上１．２倍以下である、態様１に記載のハニカム担体。
〈態様３〉上記波板と上記平板とが、上記ハニカム体のガス流入側端部の第３のろう付け固定領域において、ろう付けにより互いに固定されている、態様１又は２に記載のハニカム担体。

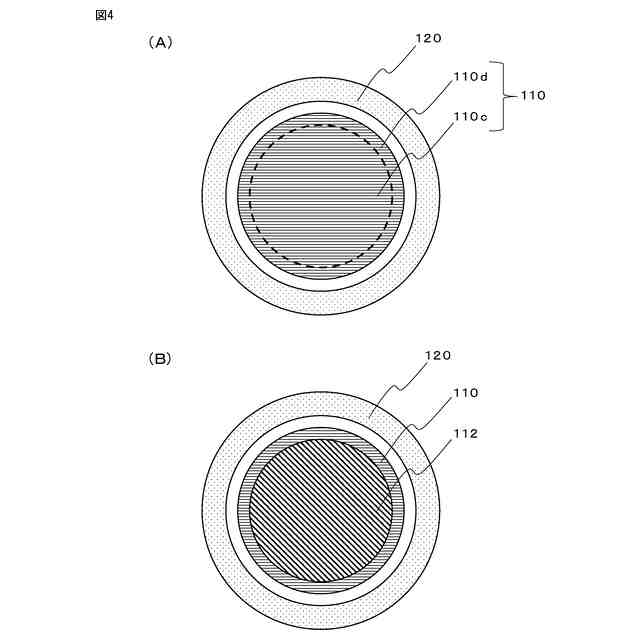

〈態様４〉上記ハニカム体が、径方向内周領域及び径方向外周領域を有し、かつ
上記第３のろう付け固定領域が、上記径方向内周領域及び上記径方向外周領域のうちの上記径方向内周領域にのみ配置されている、
態様１～３のいずれか一項に記載のハニカム担体。
〈態様５〉上記波板及び上記平板の少なくとも一方は、上記ハニカム体の軸方向に対して中央の開孔領域、かつ上記ハニカム体の軸方向に対して上流側端の非開孔領域を有しており、かつ
上記上流側端の非開孔領域の軸方向長さが、上記第３のろう付け固定領域の軸方向長さよりも長い、
態様１～４のいずれか一項に記載のハニカム担体。

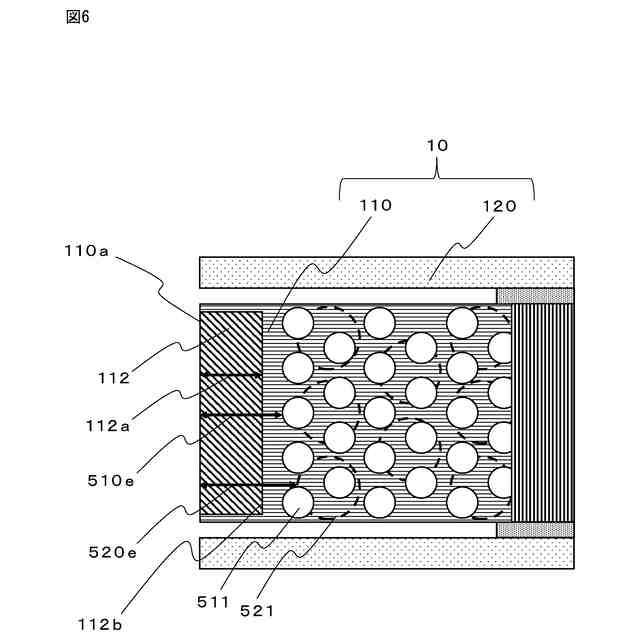

〈態様６〉上記波板及び上記平板の少なくとも一方は、開孔を有しており、かつ
上記第３のろう付け固定領域の軸方向端部が、上記波板又は上記平板のいずれかの一方のみの開孔と重複しており、又は上記波板又は上記平板のいずれの開孔とも重複していない、
態様１～５のいずれか一項に記載のハニカム担体。
〈態様７〉態様１～６のいずれか一項に記載のハニカム担体に排ガスを流通させて、上記排ガスを浄化することを含む、排ガス浄化方法。
【発明の効果】
【００１０】
本発明のハニカム担体によると、ハニカム体と外筒との分離を抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
