公開番号2025044033
公報種別公開特許公報(A)
公開日2025-04-01
出願番号2023151709
出願日2023-09-19
発明の名称モータ制御装置
出願人日立Astemo株式会社
代理人弁理士法人開知
主分類H02P 21/05 20060101AFI20250325BHJP(電力の発電,変換,配電)
要約【課題】FFとFBの干渉を回避しつつトルクリプルの抑制精度を広い回転数領域に対して維持できるモータ制御装置を提供する。
【解決手段】プロセッサはトルク指令値10(τ*)から高調波制御指令値(φ*_dqh)を決定する(高調波制御指令出力部8)。プロセッサは高調波制御指令値と電気角速度(ω_e)から応答特性補償値(Δφ*_dqh)を決定する(応答特性補償部92)。プロセッサは高調波制御指令値と電気角速度からフィードフォワード電圧指令値を決定する(フィードフォワード電圧演算部91)。プロセッサはトルク指令値10に対応する制御指令値(φ*_dq)と高調波制御指令値とに基づいて電圧指令値(v*_dq)を決定する(電圧指令演算部3)。プロセッサは切替条件によって電圧指令値にフィードフォワード電圧指令値(v*dqh)を重畳する第1制御と応答特性補償値で高調波制御指令値を補償する第2制御とを切り替える(切替部93)。
【選択図】図1
特許請求の範囲【請求項１】
モータをインバータにより駆動するモータ制御装置であって、
トルク指令値から高調波制御指令値を決定し、
前記高調波制御指令値と電気角速度から応答特性補償値を決定し、
前記高調波制御指令値と前記電気角速度からフィードフォワード電圧指令値を決定し、
前記トルク指令値に対応する制御指令値と前記高調波制御指令値とに基づいて電圧指令値を決定し、
切替条件によって、前記電圧指令値に前記フィードフォワード電圧指令値を重畳する第１制御と、前記応答特性補償値で前記高調波制御指令値を補償する第２制御と、を切り替えるプロセッサを備えるモータ制御装置。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載のモータ制御装置であって、
前記プロセッサは、
前記電圧指令値の高調波成分と前記フィードフォワード電圧指令値との差によって、前記第１制御と前記第２制御とを切り替える
ことを特徴とするモータ制御装置。
【請求項３】
請求項１に記載のモータ制御装置であって、
前記プロセッサは、
前記高調波制御指令値と同じ物理量の計測制御量と前記高調波制御指令値との差によって、前記第１制御と前記第２制御とを切り替える
ことを特徴とするモータ制御装置。
【請求項４】
請求項１に記載のモータ制御装置であって、
前記プロセッサは、
前記電気角速度によって、前記第１制御と前記第２制御とを切り替える
ことを特徴とするモータ制御装置。
【請求項５】
請求項１に記載のモータ制御装置であって、
前記切替条件は、ヒステリシス特性を有する
ことを特徴とするモータ制御装置。
【請求項６】
請求項１に記載のモータ制御装置であって、
前記プロセッサは、
前記高調波制御指令値に複数の周波数成分が含まれる場合、前記高調波制御指令値に含まれる周波数成分ごとに、前記第１制御と前記第２制御とを切り替える
ことを特徴とするモータ制御装置。
【請求項７】
請求項１に記載のモータ制御装置であって、
前記プロセッサは、
前記第２制御において前記応答特性補償値で前記高調波制御指令値にゲイン補償と位相補償を施す
ことを特徴とするモータ制御装置。
【請求項８】
請求項１に記載のモータ制御装置であって、
前記制御指令値と前記高調波制御指令値の物理量は、磁束又は電流である
ことを特徴とするモータ制御装置。
【請求項９】
請求項１に記載のモータ制御装置であって、
前記制御指令値は、トルク指令値に対応するトルクを前記モータに出力させる磁束指令値であり、
前記高調波制御指令値は、トルクリプルと逆位相のトルクを前記モータに発生させる磁束指令値であり、
前記プロセッサは、
前記高調波制御指令値を重畳した前記制御指令値と計測磁束値との差に前記応答特性補償値を加算した値から決定される前記電圧指令値の高調波成分と、前記フィードフォワード電圧指令値と、の差によって、前記第１制御と前記第２制御とを切り替える
ことを特徴とするモータ制御装置。
【請求項１０】
請求項１に記載のモータ制御装置であって、
前記プロセッサは、
前記制御指令値と計測制御量が一致するように前記電圧指令値を決定する
ことを特徴とするモータ制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータ制御装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
自動車などの積載スペースが限られるアプリケーションで利用するためモータの高出力密度化が進行している。これにより磁気飽和が発生する領域でモータを利用することが増えている。磁気飽和領域では、トルクリプルが増え振動や騒音を誘発するため、特にトルクリプル抑制制御が必要とされている。
【０００３】
トルクリプル抑制制御では、発生するトルクリプルと逆位相のトルクを発生させる電流高調波を流すことが行われる。そのために、高調波電流指令値からインバータの必要出力電圧をフィードフォワード（FF）で計算する。このとき、高調波電流指令値から必要な電圧指令を計算するにはモータの逆モデルが必要であり、高調波電流の実現精度は、モータの逆モデルの精度によって決まる。例えば、特許文献１で用いられる逆モデルはモータのインダクタンスと抵抗、誘起電圧の影響を考慮し、高調波電流指令値から電圧指令値を求める。
【０００４】
逆モデルを用いた高調波電流の実現は逆モデルのパラメータ調整に時間がかかるため、モータ逆モデルで使用するパラメータを一部省略することがある。この場合でも、高調波の周波数が一定以上であればほとんど誤差が出ない。そこで、高速域はFFによって、また、低速域では電流指令値に高調波電流指令値を重畳し電流FB（フィードバック）によって、必要な電流高調波を実現する。
【先行技術文献】
【特許文献】
【０００５】
特許第5574790号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
パラメータを省略したモータ逆モデルから計算するフィードフォワード電圧の誤差が十分小さくなるしきい値周波数よりもFBの制御帯域が低い場合、FFもFBのいずれでも精度が出ない領域が発生する。これを防ぐためにFB制御の応答特性に相当する位相と振幅を修正した高調波指令値を重畳することでしきい値周波数まで、FB制御の帯域を透過的に拡張できる。ところが、これらのFFとFBを同時に重畳してトルクリプルを抑制しようとすると両者が干渉してしまいトルクリプルを抑制できなくなる。
【０００７】
本発明の目的は、フィードフォワードとフィードバックの干渉を回避しつつトルクリプルの抑制精度を広い回転数領域に対して維持できるモータ制御装置を提供することにある。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明は、モータをインバータにより駆動するモータ制御装置であって、トルク指令値から高調波制御指令値を決定し、前記高調波制御指令値と電気角速度から応答特性補償値を決定し、前記高調波制御指令値と前記電気角速度からフィードフォワード電圧指令値を決定し、前記トルク指令値に対応する制御指令値と前記高調波制御指令値とに基づいて電圧指令値を決定し、切替条件によって、前記電圧指令値に前記フィードフォワード電圧指令値を重畳する第１制御と、前記応答特性補償値で前記高調波制御指令値を補償する第２制御と、を切り替えるプロセッサを備える。
【発明の効果】
【０００９】
本発明によれば、フィードフォワードとフィードバックの干渉を回避しつつトルクリプルの抑制精度を広い回転数領域に対して維持できる。上記した以外の課題、構成及び効果は、以下の実施形態の説明により明らかにされる。
【図面の簡単な説明】
【００１０】

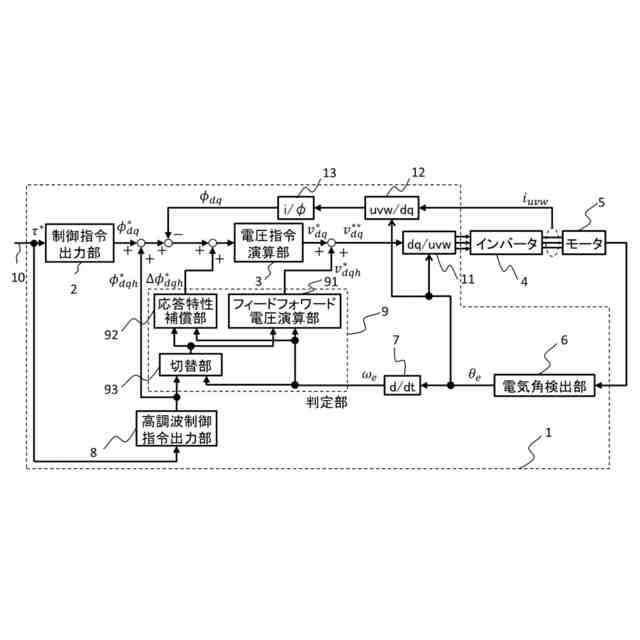

本発明の実施例１に係るモータの制御装置の概略ブロック図である。
本発明の実施例１に係る切替部の概略ブロック図である。
本発明の実施例２に係るモータの制御装置の概略ブロック図である。
本発明の実施例２に係る切替部の概略ブロック図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
