公開番号2025041135
公報種別公開特許公報(A)
公開日2025-03-26
出願番号2023148241
出願日2023-09-13
発明の名称太陽電池モジュール
出願人国立大学法人東京科学大学
代理人個人,個人,個人,個人,個人
主分類H10F 19/80 20250101AFI20250318BHJP()
要約【課題】高い反射ヘイズで、かつ、変換効率の低下が抑制された太陽電池モジュールを提供することである。

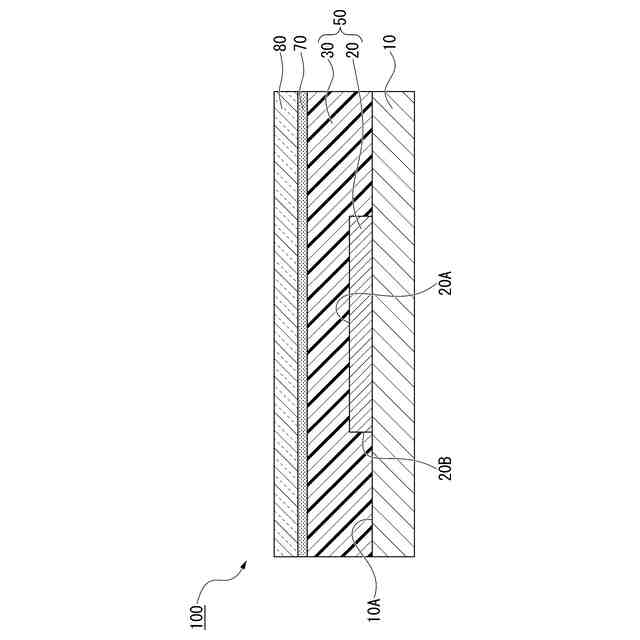

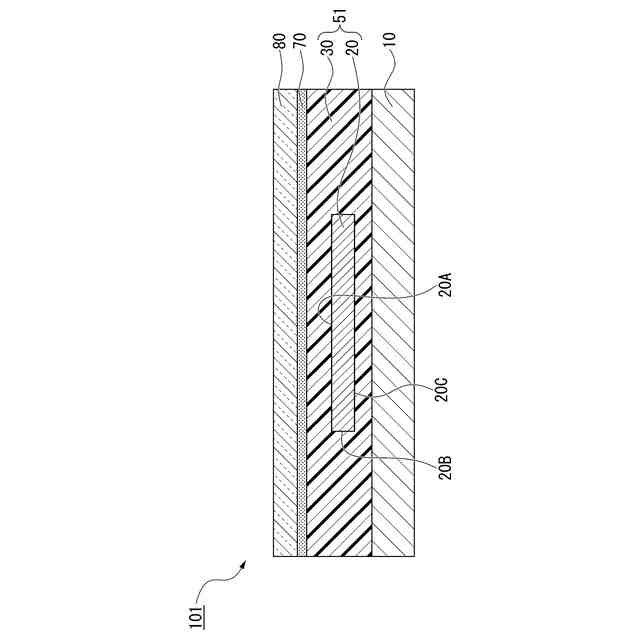

【解決手段】太陽電池モジュール100は、基板10と、基板10上に配置して、太陽電池セル20と太陽電池セル20の上面20A及び側面20Bを囲繞する封止材層30とを有する発電層50と、発電層50上に配置して、発電層50側の面50Aに直接成膜されたミクロフィブリル化セルロース含有膜70を有する透明基板80と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
基板と、
基板上に配置して、太陽電池セルと前記太陽電池セルの少なくとも上面及び側面を囲繞する封止材層とを有する発電層と、
発電層上に配置して、発電層側の面に直接成膜されたミクロフィブリル化セルロース含有膜を有する透明基板と、を備える、太陽電池モジュール。
続きを表示（約 660 文字）【請求項２】

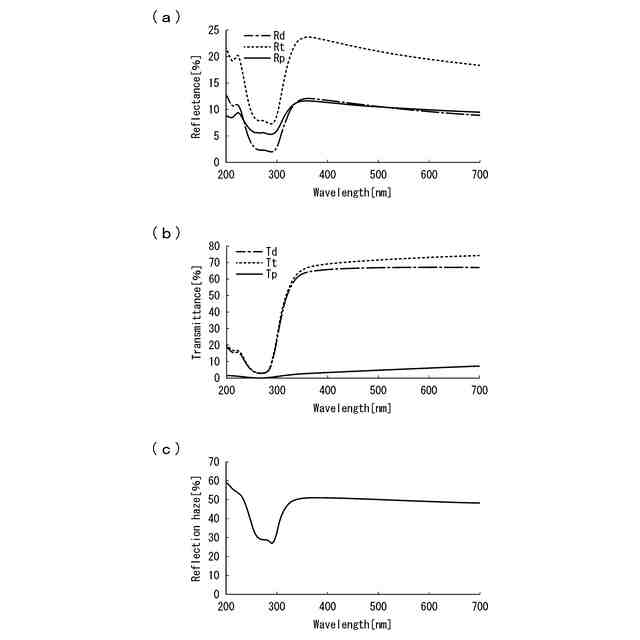

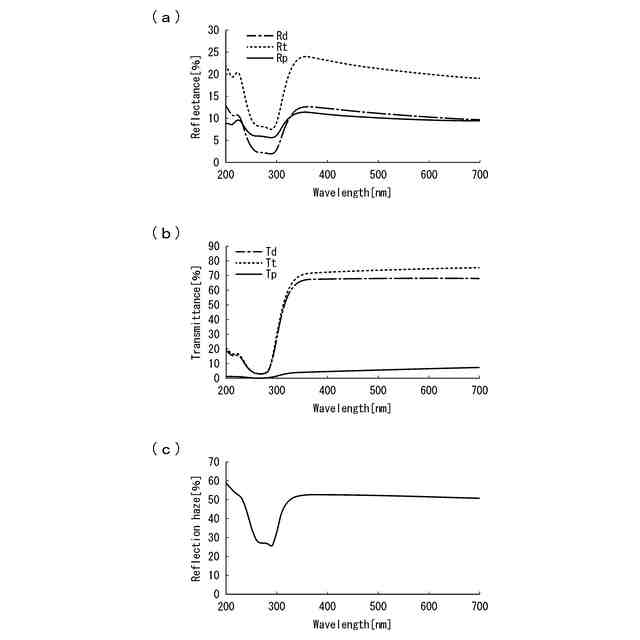

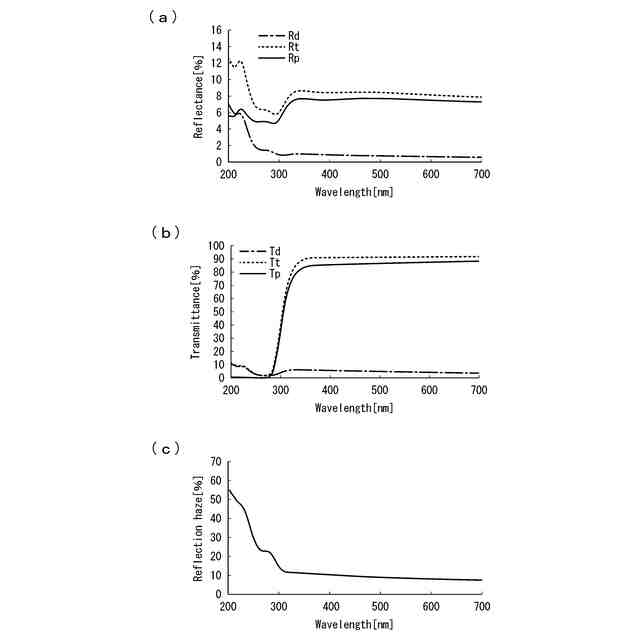

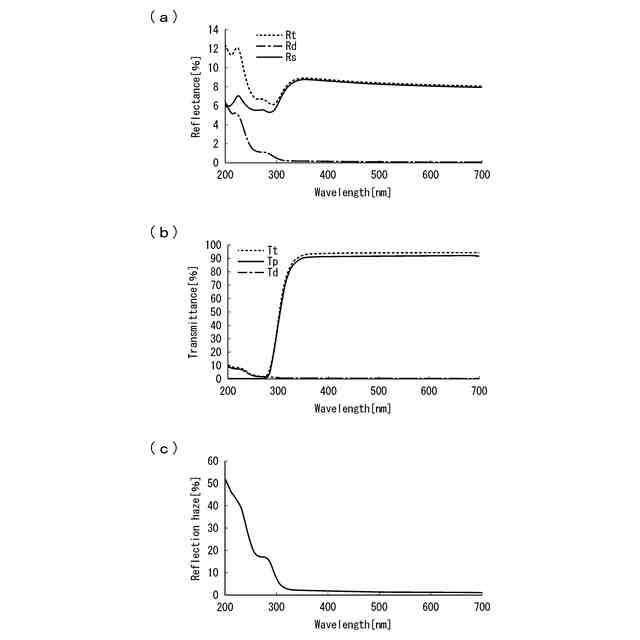

前記透明基板に垂直入射させた光に対して、３８０ｎｍ～７００ｎｍ範囲で、反射ヘイズが３０％以上であり、透過率が６０％以上である、請求項１に記載の太陽電池モジュール；
ここで、反射ヘイズ〔％〕＝｛Ｒｄ／Ｒｔ｝×１００（Ｒｄは拡散反射、Ｒｔは全反射）である。
【請求項３】
マンセル表色系における明度が２０以上である、請求項２に記載の太陽電池モジュール。
【請求項４】

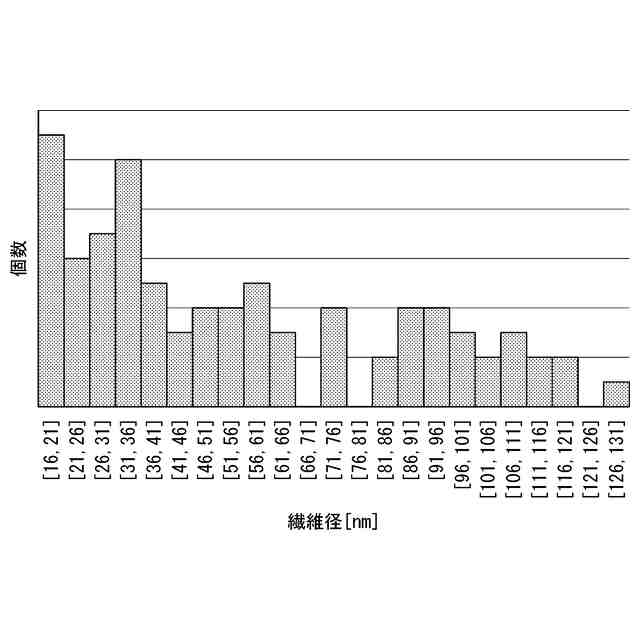

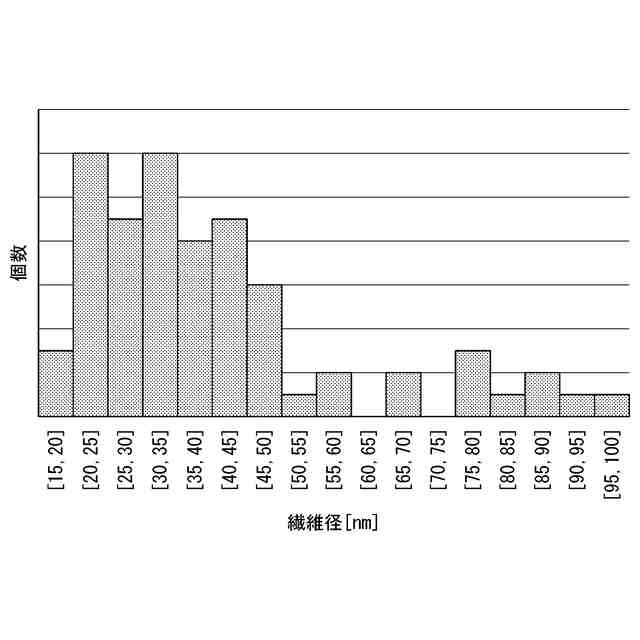

前記ミクロフィブリル化セルロース含有膜に含まれるミクロフィブリル化セルロースの平均繊維径が５ｎｍ以上である、請求項１に記載の太陽電池モジュール。
【請求項５】
前記平均繊維径が１０ｎｍ以上１００ｎｍ以下である、請求項４に記載の太陽電池モジュール。
【請求項６】
前記平均繊維径が３０ｎｍ以上７０ｎｍ以下である、請求項５に記載の太陽電池モジュール。
【請求項７】
前記ミクロフィブリル化セルロース含有膜に含まれるミクロフィブリル化セルロースの側鎖に官能基がついていない、請求項４～６のいずれか一項に記載の太陽電池モジュール。
【請求項８】
前記ミクロフィブリル化セルロース含有膜に含まれるリグニン及びヘミセルロースの量が１０％以下である、請求項７に記載の太陽電池モジュール。
【請求項９】
前記ミクロフィブリル化セルロース含有膜に、１種以上のセルロース誘導体が含まれている、請求項８に記載の太陽電池モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、太陽電池モジュールに関する。
続きを表示（約 940 文字）【背景技術】
【０００２】
太陽電池モジュールを建物に設置する場合、発電量を増加させるために屋根だけではなく、壁面等に設置することがある。この場合、太陽電池モジュールの表面が通常、黒色を呈しているため、景観上問題がある。
【０００３】
太陽電池モジュールの受光面側に配置するガラス基板上に着色された被覆層を形成し、太陽電池モジュールの外観を着色することが提案されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１７／０９００５６号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、太陽電池モジュールの外観を着色すると、その色を反射するためにその分の光が太陽電池モジュールに届かず、変換効率が低下してしまうという問題がある。
【０００６】
本発明は、上記事情に鑑みてなされたものであり、高い反射ヘイズで、かつ、変換効率の低下が抑制された太陽電池モジュールを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、上記課題を解決するために、以下の手段を提供する。
【０００８】
本発明の態様１は、基板と、前記基板上に配置して、太陽電池セルと前記太陽電池セルの少なくとも上面及び側面を囲繞する封止材層とを有する発電層と、前記発電層上に配置して、前記発電層側の面に直接成膜されたミクロフィブリル化セルロース含有膜を有する透明基板と、を備える、太陽電池モジュールである。
【０００９】
本発明の態様２は、態様１の太陽電池モジュールにおいて、前記透明基板に垂直入射させた光に対して、３８０ｎｍ～７００ｎｍ範囲で、反射ヘイズが３０％以上であり、透過率が６０％以上である。
ここで、反射ヘイズ〔％〕＝｛Ｒｄ／Ｒｔ｝×１００（Ｒｄは拡散反射、Ｒｔは全反射）である。
【００１０】
本発明の態様３は、態様２の太陽電池モジュールにおいて、マンセル表色系における明度が２０以上である。
（【００１１】以降は省略されています）
