公開番号2025095290
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211206
出願日2023-12-14
発明の名称蔓型パワーソフトグリッパ装置、その駆動方法、並びに蔓型パワーソフトグリッパを用いた装置及びジャッキアップ装置
出願人国立大学法人東京科学大学
代理人個人
主分類B25J 15/08 20060101AFI20250619BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】耐荷重が高く、外部環境の予測が困難で不定型重量物を取扱う災害現場等で活用できる蔓型パワーソフトグリッパ装置、その駆動方法、並びに蔓型パワーソフトグリッパを用いた装置及びジャッキアップ装置を提供する。
【解決手段】空気を透過しない伸張状態ホース11に定荷重ばね12を挿入することによって蔓型パワーソフトグリッパ10が構成される。ホース11の根元11aには空気孔が設けられて開放され、ホース1の先端11bは閉鎖される。蔓型パワーソフトグリッパ10においては、ホース11を大気圧より非常に大きい空気圧で加圧すると、直線状に伸び、また、ホース11の空気圧を減圧すると、ホース11は螺旋状に巻かれ始め、最後に、ホース11の空気圧が大気圧となると、ホース11は根元11aから先端11bへ時計回りに完全な螺旋状に戻る。この螺旋状態(初期状態)で、物体Bを把持すると、物体Bは大きな耐荷重で把持される。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも１つの蔓型パワーソフトグリッパを具備する蔓型パワーソフトグリッパ装置であって、
前記蔓型パワーソフトグリッパは、
開放された根元及び閉鎖された先端を有するホースと、
前記ホースに挿入された定荷重ばねと
を具備する蔓型パワーソフトグリッパ装置。
続きを表示（約 1,200 文字）【請求項２】
前記蔓型パワーソフトグリッパは、さらに、
前記定荷重ばねの裏面に対向した前記ホースの内側外面に接着された内側弾性シートと、
前記定荷重ばねの表面に対向した前記ホースの外側外面に接着された外側弾性シートと
を具備する請求項１に記載の蔓型パワーソフトグリッパ装置。
【請求項３】
前記外側弾性シートの厚さは前記内側弾性シートの厚さより大きい請求項２に記載の蔓型パワーソフトグリッパ装置。
【請求項４】
前記外側弾性シートの厚さは前記蔓型パワーソフトグリッパの根元側よりも先端側で大きくした請求項２に記載の蔓型パワーソフトグリッパ装置。
【請求項５】
前記蔓型パワーソフトグリッパは、
前記内側弾性シートの先端側に設けられた樹脂テープを具備する請求項２に記載の蔓型パワーソフトグリッパ装置。
【請求項６】
前記樹脂テープはフッ素樹脂テープである請求項５に記載の蔓型パワーソフトグリッパ装置。
【請求項７】
前記蔓型パワーソフトグリッパは、
前記外側弾性シートの先端側に設けられた収縮型アクチュエータ又は硬直型アクチュエータを具備する請求項２に記載の蔓型パワーソフトグリッパ装置。
【請求項８】
前記収縮型アクチュエータ又は前記硬直型アクチュエータは人工筋肉である請求項７に記載の蔓型パワーソフトグリッパ装置。
【請求項９】
対象物体を把持するための対向する少なくとも第１、第２の蔓型パワーソフトグリッパを具備する蔓型パワーソフトグリッパ装置であって、
前記各第１、第２の蔓型パワーソフトグリッパは、
開放された根元及び閉鎖された先端を有するホースと、
前記ホースに挿入された定荷重ばねと
を具備し、
前記第１の蔓型パワーソフトグリッパの定荷重ばねの前記対象物体に対する巻き付け方向と、前記第２の蔓型パワーソフトグリッパの定荷重ばねの前記対象物体に対する巻き付け方向とが互いに逆方向である蔓型パワーソフトグリッパ装置。
【請求項１０】
請求項１に記載の蔓型パワーソフトグリッパ装置の駆動方法であって、
前記ホースの流体圧を初期流体圧より高い加圧流体圧とすると共に、前記ホースを低下させて対象物体へ接近させる第１の工程と、
前記第１の工程の後に、前記ホースの流体圧を前記加圧流体圧より低くすると共に、前記ホースをさらに低下させる第２の工程と、
前記第２の工程の後に、前記ホースの流体圧を前記初期流体圧とすると共に、前記ホースの低下を停止する第３の工程と
を具備する蔓型パワーソフトグリッパ装置の駆動方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はソフトグリッパ、特に、蔓型パワーソフトグリッパ装置、その駆動方法、並びに蔓型パワーソフトグリッパを用いた装置及びジャッキアップ装置に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
従来のロボットハンドに比較して形状適応能力が高いために、最近、生体の筋肉組織を柔軟な素材を用いて工学的に模倣したソフトグリッパが着目されている。
【０００３】
生物の生態たとえば象の鼻（参照：非特許文献１）、植物の蔓（参照：非特許文献２）を模倣したソフトグリッパは巻き付け動作により物体を把持する。しかしながら、これらのソフトグリッパの耐荷重は低い。
【０００４】
また、耐荷重を高めたソフトグリッパとして次のものが知られている。たとえば、ヤモリに着想を得た表面層を有するエラストマーアクチュエータは耐荷重１１．３ｋｇを有し（参照：非特許文献３）、螺旋状に配置された空圧人工筋肉によって締め付けられたソフトグリッパは最大で３５．５ｋｇの耐荷重を有する（参照：非特許文献４）。
【先行技術文献】
【非特許文献】
【０００５】
Yuwang Liu, Zhuang Ge, Shangkui Yang, Ian D.Walker, and Zhaojie Ju. Elephant’s Trunk Robot: An Extremely Versatile Under-Actuated Continuum Robot Driven by a Single Motor. Journal of Mechanisms and Robotics, 11(5), 07 2019. 051008.
Wei Wang, Chenzhe Li, Maenghyo Cho, and Sung-Hoon Ahn. Soft tendril-inspired grippers: Shapemorphing of programmable polymer-paper bilayer composites. ACS Applied Materials & Interfaces, 10(12):10419-10427, Mar 2018.
Paul Gluck, Srinivasan A. Suresh, Donald Ruffatto, Mark Cutkosky, Michael T. Tolley, and Aaron Parness. A soft robotic gripper with gecko-inspired adhesive. IEEE Robotics and Automation Letters, 3(2):903-910, 2018.
Haili Li, Jiantao Yao, Pan Zhou, Wumian Zhao, Yun-dou Xu, and Yongsheng Zhao.Design and modeling of a high-load soft robotic gripper inspired by biological winding*. Bioinspiration & Biomimetics, 15(2):026006, feb 2020.
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上述のソフトグリッパはいずれも耐荷重が依然として低く、外部環境の予測が困難で不定型重量物を取扱う災害現場等での活用には不十分であるという課題がある。
【課題を解決するための手段】
【０００７】
上述の課題を解決するために、本発明に係る蔓型パワーソフトグリッパ装置は、少なくとも１つの蔓型パワーソフトグリッパを具備する蔓型パワーソフトグリッパ装置であって、蔓型パワーソフトグリッパは、開放された根元及び閉鎖された先端を有するホースと、ホースに挿入された定荷重ばねとを具備するものである。
【０００８】
また、本発明に係る蔓型パワーソフトグリッパ装置の駆動方法は、上述の蔓型パワーソフトグリッパ装置の駆動方法であって、ホースの流体圧を初期流体圧より高い加圧流体圧とすると共に、ホースを低下させて対象物体へ接近させる第１の工程と、第１の工程の後に、ホースの流体圧を加圧流体圧より低くすると共に、ホースをさらに低下させる第２の工程と、第２の工程の後に、ホースの流体圧を初期流体圧とすると共に、ホースの低下を停止する第３の工程とを具備するものである。
【発明の効果】
【０００９】
本発明によれば、定荷重ばねの定荷重より大きな耐荷重を実現できるので、耐荷重を大きくできる。従って、災害現場等で活用できる。
【図面の簡単な説明】
【００１０】

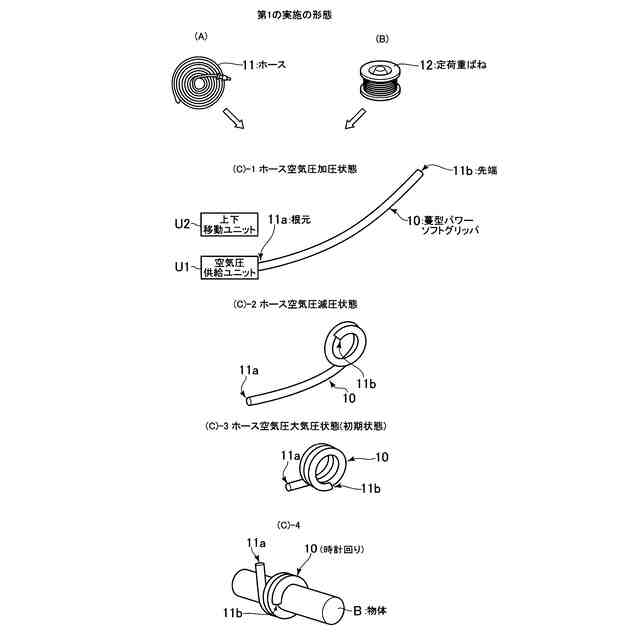

本発明に係る蔓型パワーソフトグリッパ装置の第１の実施の形態を示し、（Ａ）は巻回されたホースの上面図、（Ｂ）は定荷重ばねの斜視図、（Ｃ）－１、（Ｃ）－２、（Ｃ）－３、（Ｃ）－４は定荷重ばねが挿入されたホースを示す斜視図である。

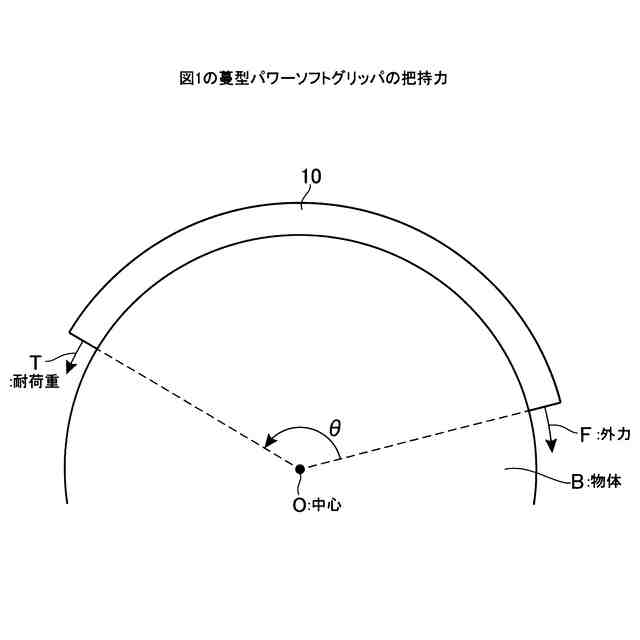

図１の蔓型パワーソフトグリッパの耐荷重を説明するための図である。

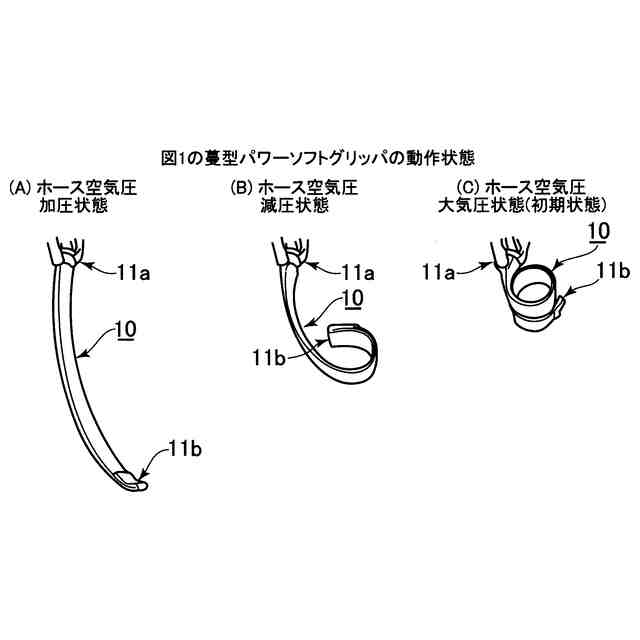

図１の蔓型パワーソフトグリッパの動作状態を説明する斜視図である。

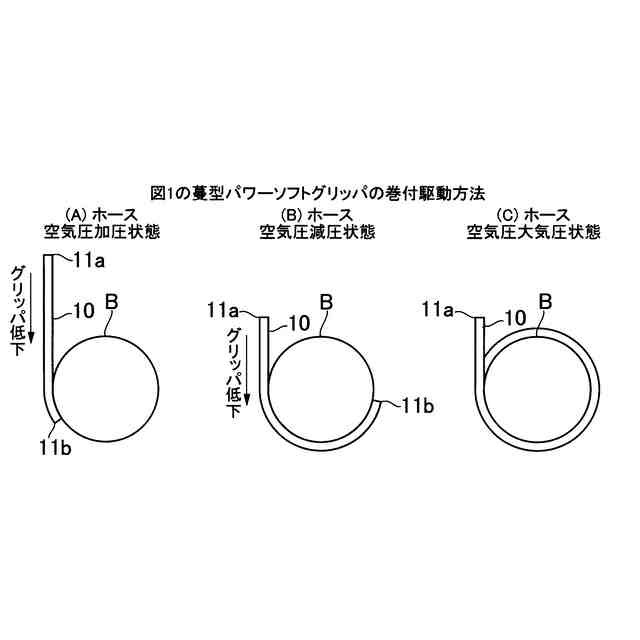

図１の蔓型パワーソフトグリッパの巻付駆動方法を説明するための図である。

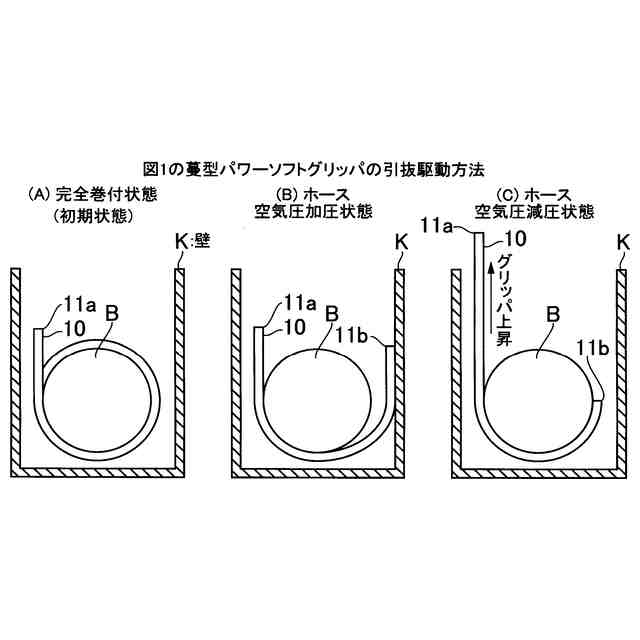

図１の蔓型パワーソフトグリッパの引抜駆動方法を説明するための図である。

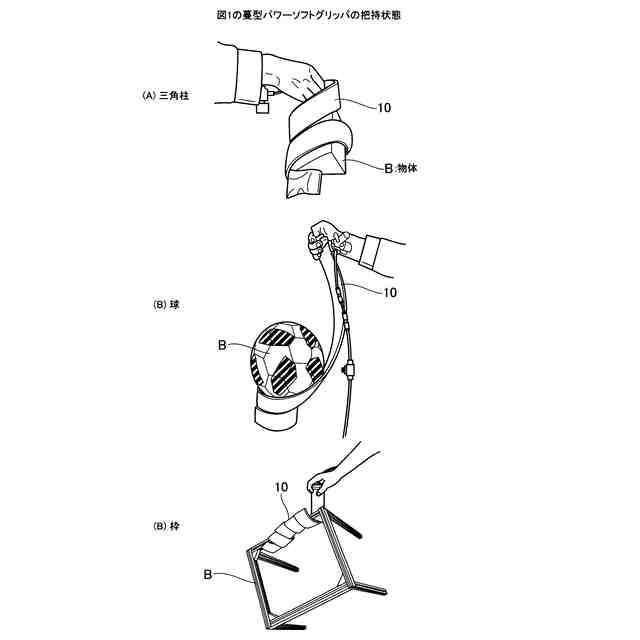

図１の蔓型パワーソフトグリッパの実際の物体把持状態を示す斜視図であって、（Ａ）は物体が三角柱の場合を示し、（Ｂ）は物体が球の場合を示し、（Ｃ）は物体が枠である場合を示す。

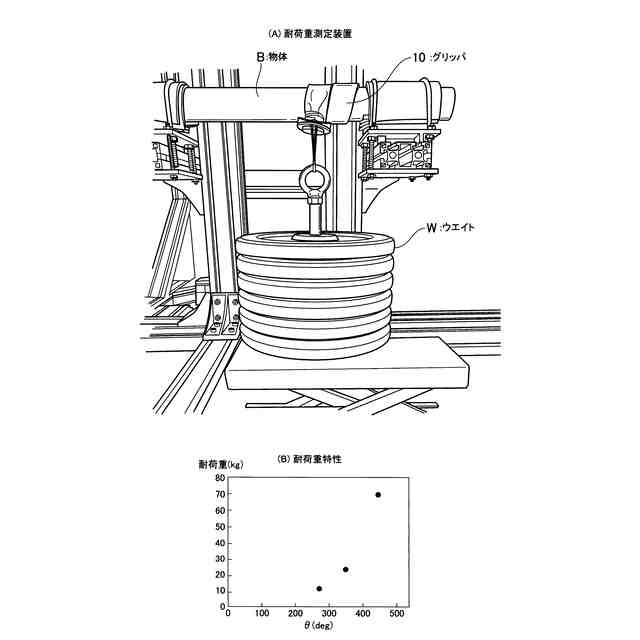

図１の蔓型パワーソフトグリッパの耐荷重を説明するための図であって、（Ａ）は耐荷重測定装置を示す斜視図、（Ｂ）は（Ａ）の耐荷重測定装置によって測定された耐荷重特性を示すグラフである。

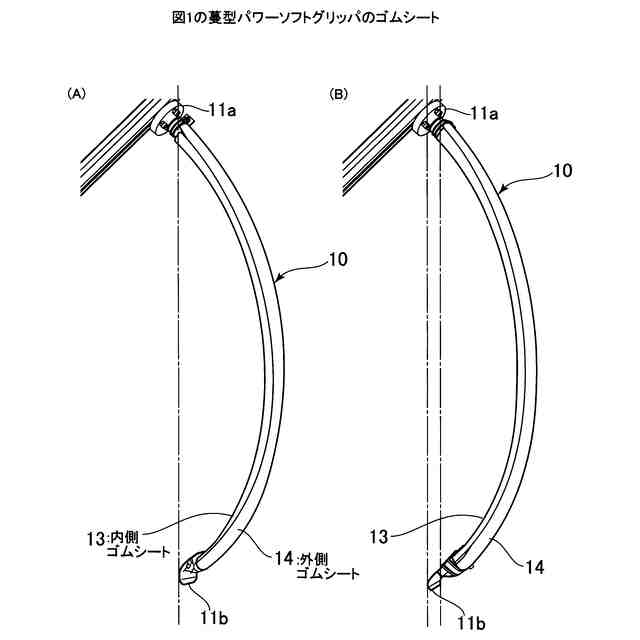

図１の蔓型パワーソフトグリッパのゴムシートを説明するための図である。

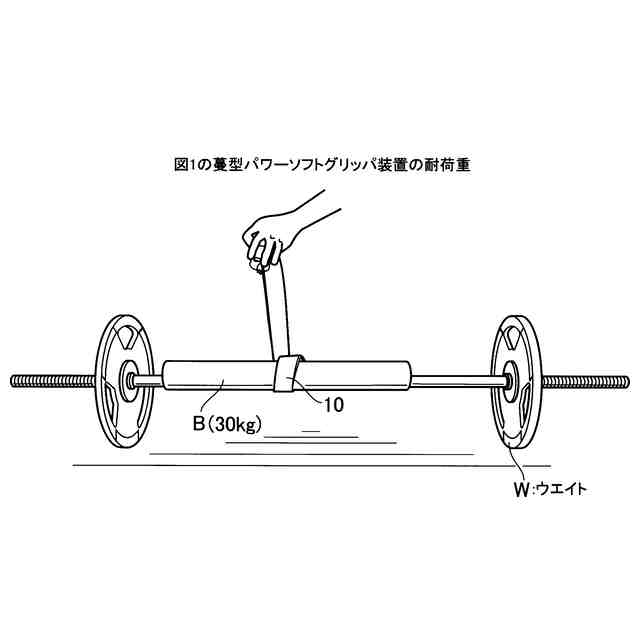

図１の蔓型パワーソフトグリッパ装置による定格荷重以上の物体の把持動作を説明するための図である。
本発明に係る蔓型パワーソフトグリッパ装置の第２の実施の形態を示す斜視図である。
図１０の蔓型パワーソフトグリッパ装置による定格荷重以上の物体の把持動作を説明するための図である。
図１０の蔓型パワーソフトグリッパ装置の駆動方法を説明するための斜視図である。
本発明に係る蔓型パワーソフトグリッパ装置の第３の実施の形態を示す斜視図である。
図１３の蔓型パワーソフトグリッパ装置の蔓型パワーソフトグリッパの駆動方法を説明するための斜視図である。
図１３の蔓型パワーソフトグリッパ装置の他の蔓型パワーソフトグリッパの駆動方法を説明するための斜視図である。
本発明に係る蔓型パワーソフトグリッパ装置の第４の実施の形態を示す斜視図である。
図１６の蔓型パワーソフトグリッパ装置の動作を説明する横面図である。
図１６の蔓型パワーソフトグリッパの巻付駆動動作を説明するための図である。
図１６の蔓型パワーソフトグリッパの空圧人工筋肉を用いた巻付駆動動作を説明するための図である。
図１３の蔓型パワーソフトグリッパ装置の変更例を示す斜視図である。
図２０の蔓型パワーソフトグリッパ装置の動作例を示す斜視図である。
本発明に係る観察装置の実施の形態を示す図であって、（Ａ）は非観察状態であり、（Ｂ）は観察状態である。
本発明に係るジャッキアップ装置の実施の形態を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
